1 适用范围

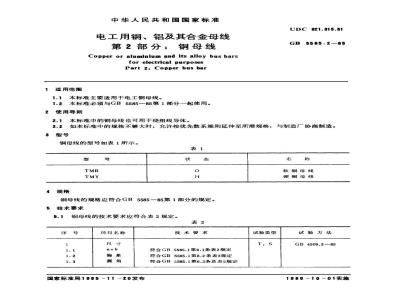

中华人民共和国国家标准 电工用铜、铝及其合金母线 第2部分：铜母线
Copper or aluminium and its alloy bus bars for electrical purposes Part 2: Copper bus bar
1.1 本标准主要适用于电工铜母线。
1.2 本标准必须与 GB5585.1-85 第1部分一起使用。
2 使用导则
2.1 本标准中的铜母线也可用于绕组线导体。
2.2 如本标准中的规格不够大时，允许按优先数系规则延伸至所需规格，并应与制造厂协商制造。
3 型号
铜母线的型号如表1所示：
表1 型号及规格免费标准下载网bzxz
型号：TMR、TMY
规格：符合 GB5585.1-85 第1部分规定
5 技术要求
5.1 铜母线的技术要求应符合表2规定：
表2 铜母线主要技术要求
序号 | 项目名称 | 技术要求 | 试验类型 | 试验方法
---|---|---|---|---
1 | 尺寸 axb | 符合 GB5585.1 第6.1条表2规定 | T, s | GB4909.2-85
1.1 | 偏差 | 符合 GB5585.1 第6.2条表3规定 | T, s | GB4909.3-85
1.2 | 圆角 | 符合 GB5585.1 第6.3条及表5规定 | T, s | GB4909.6-85
2 | 抗拉强度 | 符合本标准第5.2条表3规定 | T, s | GB3048.2-83
3 | 伸长率 | 符合本标准第5.2条表3规定 | T, s | GB3048.2-83
4 | 硬度 | 符合本标准第5.3条表4规定 | T, s | GB4909.2-85
5 | 弯曲度 | 符合本标准第5.4条表5规定 | T, s | GB4909.2-85
6 | 电阻率 | 符合 GB5585.1 第11章规定 | T, s | GB4909.2-85
7 | 直度 | 符合 GB5585.1 第11章规定 | T, s | GB4909.2-85
5.2 抗拉强度与伸长率
铜母线的抗拉强度和伸长率应符合表3规定：
表3 抗拉强度与伸长率
型号 | 抗拉强度（最小 N/mm²） | 伸长率（最小 %） | 试验方法
---|---|---|---
TMR | 206 | 35 | GB4909.3-85
TMY | 206 | 35 | GB4909.3-85
5.3 弯曲
5.3.1 铜母线用边弯曲90°时，表面应不出现裂纹，弯曲圆柱的直径根据 a 边尺寸选定，应符合表4规定。
表4 弯曲圆柱直径与尺寸
（具体尺寸根据 a 边尺寸选定，详见 GB5585.2-85）
5.4 电阻率
铜母线的电阻率应符合表5规定：
表5 电阻率
型号 | 直径 Qmm²/m | 电阻率 P20（不大于 Ω·mm²/m）
---|---|---
TMR | 5 | 0.017241
TMR | 8 | 0.017241
TMY | 16 | 0.01777
TMY | 32 | 0.01777
TMY | 63 | 0.01777
计算时，20℃时铜母线的物理参数取值：
- 密度：8.89 g/cm³
- 线膨胀系数：0.0000171 /℃
- 电阻温度系数：TMR 型 0.003931 /℃，TMY 型 0.003811 /℃
6 试验
产品应按表2规定试验。
附加说明
本标准由中华人民共和国机械工业部提出，由机械工业部上海电缆研究所归口，并由该所起草，起草负责人为袁和生。
