GB/T 3048.11-1994
基本信息
标准号： GB/T 3048.11-1994
中文名称：电线电缆电性能试验方法 介质损失角正切试验
标准类别：国家标准(GB)
英文名称： Test methods for electrical properties of wires and cables - Dielectric loss tangent test
标准状态：已作废
发布日期：1994-05-01
实施日期：1995-01-01
作废日期：2008-05-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：电气工程>>29.060电线和电缆
中标分类号：电工>>电工材料和通用零件>>K13电缆及其附件
出版信息
页数：2页
标准价格：10.0 元
相关单位信息
复审日期：2004-10-14
起草单位：上海电缆所
归口单位：全国电线电缆标准化技术委员会
发布部门：中国电器工业协会
主管部门：中国电器工业协会
标准简介
本标准规定了介质损失角正切试验的试验设备、试样准备、试验步骤、试验结果及计算和注意事项。本标准适用于工频交流电压下测量电缆的介质损失角正切(tgδ)值，但不适用于绕组线产品。 GB/T 3048.11-1994 电线电缆电性能试验方法 介质损失角正切试验 GB/T3048.11-1994 标准下载解压密码：www.bzxz.net

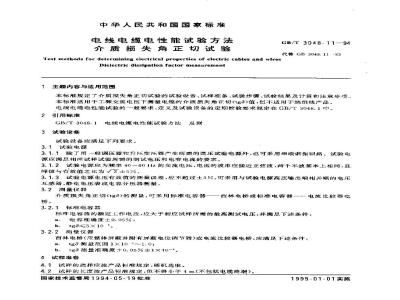

标准图片预览
标准内容
中华人民共和国国家标准
电线电缆电性能试验方法
介质损失角正切试验
GB/T 3048.11—94
代替 GB 3048.11 -83
Test methods for determining electrical properties of electric cables and wlresDielectric dissipation faclor measurement1主题内容与适用范围
本标准规定了介质损失角正切试验的试验设备、试样准备，试验步骤、试验结果及计算和注意事项，本标准适用于工频交流电压下测量电缆的介质摄失角正切（tg)值，但不适用于绕组线产品。电线电缆电性能试验的一般要求、定义及试验设备的定期校验要求规定在GB/T3048.1巾。2引用标准
GB/T3048.1电线电缆电性能试验方法总则3试验设备
试验设备应满足下列要求。
3.1试验电源
3.1.1除了用一般调压器和升压变乐器产生所需的高压试验电源外，也可来用申联谐振回路。试验电源应满足相应试样试验所需的测试电压和电容电流的要求。3.1.2试验电源应为颖率40～6011z的交流电压.电压的波形应接近正弦波，两个半波基本上相同，且峰值与有效值之比为艺土5%。
3.1.3试验电源电压有效值的测最误差，应不超过土3%，可采用与试验电源高压输出相并联的电压互感器、静电电压表或电容分压器测量。3.2测量仪幕
介质损失角正切（tg)的测量，可采用标准电容器——西林电桥或标准电容器一--电流比较器电桥。
3.2.1标准电容器
标准电容器的额定工作电压，应大于相应试样所需的最高测试电压，并满足下述条件：电容雁确度士0.05%：
b. tg5×10 5。
3.2.2测量仪器
西林电桥(应整体屏蔽并附有屏蔽电位调节器)或电流比较器电桥，应满足下述条件：a.tga测范围 1×10 *～1. 0;
b， tg测量准确度+0.05%±1×10-1。4试样准备
4.1试样的选择应按产品标准规定，随机选取。4.2试样的长度接产品标准规定，但不得小于1m（不包括电缆终端）。国家技术监督局1994-05-19批准1995-01-01实施
GB/T3048.11—94
4.3试样终端部分的长度和做终端的方法，应保证在规定的最高测试电压下不发生沿其表面闪络放电战内击穿。
4.4为了提高测量的准确度，允许在被测试样的端部开切保护环，非被测部分接地端接地。4.5对范油或充气电缆试样的油压或气压的要求按产品标准规定。4.6试样测戚极对地应具有一定绝缘电阻值。5试验步骤
5.1除产品标准中另有规定外,应按下列方式接线。5.1.1单芯电缆芯线导体接高压端，金属套或屏蔽或附加电极接测量极。5.1.2分相铅套电缆依次将每--芯线导体接高压端，其他芯线相互连接并与金属套、屏蔽·起接至测极。
5.1.3多芯电缆依次将每：-芯线接高压端，其他芯线相互连接并与附加电极一起接至测量极；或每-芯线接高压极·其他芯线相互连接并与金属套，屏蔽或铠装一起接至测量极。5.2除品标准另有规定外，-股均在试验场的环境温度下测量，试样的温度与周围环境温度之差不应超过士3。
5.3试验前应用温度计(准确度为土0.5C)测量坏境温度，温度计与试样的距离应不超过1 m。5.4测时电压从较低值不应超过产品标准所规定的测试电压值的10%)开始.缓慢平稳地升至所规定的电压值（电压偏差不应超过要求值的土3%)，然后进行电桥平衡（检流计灵敏度应从最低值开始）。测量结束后，应降低电压至所规定的测试电压的40%，然后再切断电源，检流计灵数度调至最低值，
6试验结果及计算
6.1按试验所采用测量电桥的线路，计算试样的1g8值。6.2试验报告应包括所采用测量电桥的型号、规格放其准确度，测量时所施加的电压有效值及相应的tg?值的坏境条件（包括空气温度和相对混度）等，7注意事项bzxZ.net
7.1试验环境空气相对湿度不应超过 85%。7.2测量前试样应先经过工频交流耐受电压试验（在试样上施加测量tg时所需的最高测试电压有效值，连续维持5tlin，试样不应有任何异常现象）。7.3标准电齐和试样与测量仪器之间的连接线，应采用满足测基仪器要求的相同规格和长度的屏敲电缆。
附加说明：
本标准出中华人民共和国机械电子工业部提出。木标准由机械电子工业部上海电缆研究所归口。本标准出机械电子工业部上海电缆研究所等起草。本标准主要起节人杨文才。
本标准于1965年首次发衔，于1983年11月第一次修订，于1994年5月第二次修订。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
