本标准适用于国内铁路、水路和公路运输的5D型通用集装箱。凡新设计和制造的该类型集装箱,均应符合本标准。 GB/T 3218-1982 5D型通用集装箱的技术条件和试验方法 GB/T3218-1982 标准下载解压密码:www.bzxz.net
本标准适用于国内铁路、水路和公路运输的5D型通用集装箱。凡新设计和制造的该类型集装箱,均应符合本标准。
标准内容
适用范围

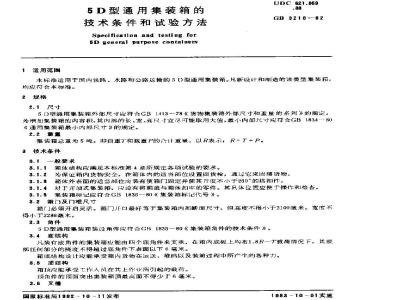

中华人民共和国国家标准
5D型通用集装箱的
技术条件和试验方法
Specificatlon and testing forSD general purpose containersUDC 621.869
GB 3218-82
本标准适用于国内铁路、水路和公路运输的5[)型通用集装箱。凡新设计和制造的该类型集装箱,哟应符台本标难。
2规格
2.1 尺寸
5[型通用集装箱外部尺寸成符合GB1413~-78《货物集装箱外部尺寸和重星的系列》的规定。为增加集装箱的内容积,其内部的长,宽,高尺寸宜尽可能取用大值,最小内部尺寸应符合GB1834B0《通用集装箱最小内部尺寸》的规定。2. 2重置
集装箱总重为5吨。即自重7和载重P的合计重鼠。以R表示:R=T+P。3技术条件
3. 1 一般要求
3.1.1箱体结构应满足本标准第 4 章所规定各项试验的要求。3.1.2为保证箱内货物安企,在箱体内的适当部位设置固货栓,通过它来固缚货物。3.1.3箱体外表面的适当部位应装有使箱门固定并使其开度不小于260°的搭扣件。3.1.4对下开顶式集装箱,应设有将箱盖与箱体扣牢的零件。其只体位置应便于操作和检查。3.1.5策装箱标记应符合GB1836一80(集装箱标记代号》。8.2籍门及门框尺寸
箱!」必须开启灵活。箱门F口最好等于集装箱内部断面尺寸,但高度不得小于2100毫米。宽度不得小于2286毫米。
3.3角件
5D型通用集装箱装设角件应符合GB1835一80《集装箱角件的技术条件》。3.4底结构
凡装有底角件的集装箱应能由四个底角件来支承,在箱内底板上均布1.8R一下载荷情况下,其底部任何部分的搅度不得超过底角件下表面以下6毫米。箱底结构设计应能承受箱内货物在运送,堆码以及装箱过程中所产牛的各种力。8.5预结构
箱顶应能承受工作人员在其上作业所引起的载荷。顶剂件的预面突出集装箱顶最高面不得少下6笔米。3.6叉槽
淘家标准局1982-10-11发布
1983 -10-01实施
GB 321882
5D型通用集装箱必须装设义情。叉模要纵向充全贯通集装箱的箱底结构,以便叉车可以从相对的江面进行叉举作业,不要求沿整个箱长敷设叉底板,但在义槽两端应铺设底板。叉惜的位置和尺寸如图1所示。
图中490050毫米+
B305毫米,
℃2102老米,
D 20毫米。
4试验
4.1总则
除男有说明外,符合第3条要求的集装箱还应能经受4.2至4.10条规定的各种试验。风雨密性试险戒在其他试验之后进行。
集装箱内试验载荷应均匀分布。行下述各项试验中所规定的试验载荷都是最低要求。4.2堆码试验
4.2.1 H的
本验是检验集装箱在承受两个托吨褥载集装箱雄码时的承载能力。既考虑到铁路、港口集装箱场堆码条件以受在船舱格架谁码时所受到的班速作用,又考虑到集装箱与格架之间的问隙而造成的上下层集装箱闻的相对编码。
4.2.2方法
将集装箱置坚固的水出台上由箱体四个底用件支成,社箱内装!.尺一T的均布载菊,外钱施下赖件上,使每个顶角件时承受09尺,的竖。外裁差塘过势在出间的下角性或模拟件:(与前件实物具有相应的平面尺寸、开孔,翻角,棱边阅角及差轰求)施加于被试验的籍体,个角件或模拟件应在同侧方向编置,横向偏25.4毫米,向偏3墓米,观繁和测量底结椅和各柱的变形情况。试验简图如图2。
$预部起吊试验
*.3.1国的
GB321882
本试鉴是险验集装箱单受由顶部乘声起吊或吊索与铅垂线呈45角起品的承载能打。同时捡验底板利箱底结树承受箱内载荷在起吊作业加速用下产生的各种载荷力的承载能力。4.3.2方法
箱内装人2尺一T的均布载荷,吊索与铅垂线是45角,四角平稳一起越。集装箱吊起后应悬品5分钟,再稳放下。观紊箱体变形情况,并测最箱底结构的变形。试验简图如图3。l2Ry
4.4底部起吊试验
4.4.1回的
GB3218—82
本试验是检验集装箱承受底部起吊日吊索与水半成6角时的起吊能力同时检验底板和箱底结构承受箱内载荷在起吊作业尔速作用下产生的各种载荷力的承载能力。试验如箱士不要求进行时可以不做。4.4.2方法
箱内装人2尺一T的均布载衙,通过四个底角件步稳起吊。应使起吊力作出线行于集装箱侧壁,且与角件外侧表面间的距离不大十绍毫米,但不得触度箱休的任何部位。起吊力作用线与水半线的夹角为的0”,起吊后维持5分钟,再平稳放下。观察箱休变形情况和测鼠箱底结构的变形。试验简图如图4。Re
4.5纵向栓固试验
4. 5. 13的
2sin60%
2R- T
2sin60
本试验是检验集装箱在铁路运行的动载荷情况下(亦即29加速作用情况下),对纵向小固动载街的承载能力。
4.5.2方法
箱内装人R-T的均布载荷,将箱体一端的两个底角件定于性支座上,然后向另端的两个底角件施加相当于2尺的纵间水平力,先朝向固定件,然后反向施力。观繁箱体变形情况,测量两根下侧梁的长度变化。试验简图如图5。R-T
4. 6侧壁试验
4.6.1月的
检验集装箱侧壁在个,船行驶时对动载荷的承载能力。4.6.2方法
尚集装箱侧壁内侧施以0.6P的均布载莅。若两个侧壁为对称结构,可只对一侧做试验。若两个GB 821B82
侧壁结构不对称,则需对两个侧壁分别做试验。观察并测量该侧壁的变形情况。试验简图如图6。n.6 P.
4.7端壁试验
4.7. t的下载标准就来标准下载网
检验集装箱端壁在车,船行驶时对动载荷的承载能力。4.7.2方送
向集装箱端部内壁施以0.6P,的均布载荷。券两个端辟结构不同(如一端有箱门等),则应分别进行试验。观察并测该端整的变形情况。试验简图如图7。9.6
,8箱顶试验
4.8.1国的
检验集装箱质部当工作人员在其上工作时的承载能力。4.8.2方法
对具有箱顶强度要求的集装箱,在箱顶结构最弱处300×300平方毫米的面积上施以150公斤的均GB321882
布载荷。观察并測箱顶的变形况。试验简图如图。nsokg
4. 9叉举试验
4. 9.1口的
验验集装箱在义举过程中的承载能力。4.9.2方法
箱内装人1.25R一T的购布载,用两根宽度为200暑米的叉齿伸入叉槽并支箱体,使其有效长度为叉槽的3/4,支承5分钟后再平稳放下。观案准测靠箱底变形情况。试验简图如图9。J.25R-T
4.10不平地试验(扭曲试验)
4.10.1日的
检验集装箱对在不平地条件下作业的适应性。此项试验在箱工或承运单位要求时进行。4.10.2方法
将满裁的集装箱(均布载街)处于三点支承,“点悬空的状态(门端左有底角悬空各试一次)。检查箱门是否可以白出闭。试验简图如图。GB 3218—B2
具体试验要求根据箱主或凝选单位的要求确定。悬
4.11风雨密性试验
4.11.1 H的
验集装箱所有表面及各接头、接缝处是否有渗漏。4.11.2方法
对集装箱所有表面的按头和按缝处子以喷水,喷内径为12.5毫米,出压力为100kPal1千克力!虚米)喷嘴距集装箱支面保持1.5米,移动速度为100毫米/秒。4.12试验要求
4.12,1经本标准的第4.2条全4.10余各项试验结束届,在集装箱的任何部优均不得出现影响使用的水久变形成畸变,并仍满足装卸,搬运、固定和换装的要求。年.12.2经4.11风雨密性试验后,筋内不得有渗漏现象。附加说明:
本标准出全国集装箱标准化技术委员会提出,由该技术委员会秘书处归山。本标准出铁道部科学研究院运输研究所、标准计望研究所色责起草。本标准书要起草人王着梅、费名。
