本标准规定了通风机的基本型式、尺寸参数及性能曲线。本标准适用于一般用途的离心式和轴流式通风机。对其他用途的通风机(混流通风机)亦可参照使用，技术上或其他方面的特殊要求可在产品标准或合同协议中规定。本标准不适用于横流通风机或家用或类似用途的风机设备。 GB/T 3235-1999 通风机基本型式、尺寸参数及性能曲线 GB/T3235-1999 标准下载解压密码：www.bzxz.net

GB/T3235—1999

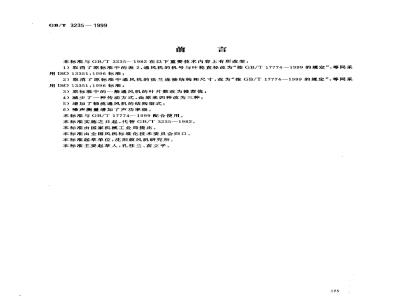

本标准与GB/T3235-1982在以下重要技术内容上有所改变：1）取消了原标准中的表2，通风机的机号与叶轮直径改为“按GB/T17774一1999的规定”，等同采用ISO13351：1996标准；
2）取消了原标准中通风机的法兰连接结构和尺寸，改为“按GB/T177741999的规定”，等同采用ISO13351：1996标准；
3）原标准中的一般通风机的叶片数改为推荐值；4）减少了一种传动方式，由原来四种改为三种；5）增加了轴流通风机的结构型式；6）噪声测量增加了声功率级。
本标准与GB/T 17774~-1999配合使用。本标准实施之日起，代替GB/T3235—1982。本标准由国家机械工业局提出。本标准由全国风机标准化技术委员会归口。本标准起草单位：沈阳鼓风机研究所。本标准主要起草人：孔桂兰、苗立平。175
1范围
中华人民共和国国家标准
通风机基本型式，尺寸参数
及性能曲线
Basic types sizes parameters and characteristics of fans本标雄规定了通风机的基本型式、尺寸参数及性能曲线。GB/T3235--1999
代替GB/T3235—1982
本标准适用于一般用途的离心式和轴流式通风机。对其他用途的通风机（混流式通风机）亦可参照使用，技术上或其他方面的特殊要求可在产品标准或合同协议中规定。本标准不适用于横流通风机或家用或类似用途的风机设备。2引用标准bZxz.net
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标推的各方应探讨使用下列标准最新版本的可能性。GB/T321—1980优先数和优先数系GB/T1236--1985通风机空气动力性能试验方法GB/T2888-1991风机和罗茨鼓风机噪声测量方法GB/T17774—1999工业通风机尺寸JB/T2977-1992风机和罗茨鼓风机术语3基本型式
3.1通风机按气流运动方向分类可分为离心式和轴流式通风机，其定义见JB/T2977。3.2通风机按压力分类可分为低、中、高压风机：a）离心通风机按全压的大小可分为低、中、商压离心通风机，其定义见JB/T2977；b）轴流通风机按全压的大小可分为低、高压轴流通风机，其定义见JB/T2977。3.3离心通风机按进气方式可分为单吸人和双吸人两种，其定义见JB/T2977。3.4通风机按旋转方向可分为顺时针旋转和逆时针旋转，其定义见JB/T2977。3.5通风机的传动型式可分为电动机直联、皮带轮联轴器等型式。3.5.1离心通风机各传动型式的代表符号与结构说明见表1和图1。国家质量技术监督局1999-06-14批准176
1999-11-01实施
传动型式
电动机直联
皮带轮
联轴器
GB/T 3235 1999
结构说明
通风机叶轮直接装在电动机轴上叶轮悬臂安装，皮带轮在两轴承中间皮带轮悬臂安装在轴的一端，叶轮悬臂安装在轴的另一端皮带轮悬臂安装，叶轮安装在两轴承之间（包括双进气和两轴承支撑在机壳或进风口上）的结构型式
叶轮悬臂安装
叶轮安装在两轴承之间
3.5.2轴流通风机与传动装置的连接及结构型式如图2所示。a
基本尺寸、参数
GB/T3235—1999
图2（完）
4.1通风机的机号为通风机叶轮直径（mm）/100并冠以符号\No\表示。4.2通风机的机号与叶轮直径应符合GB/T17774的规定。4.3通风机的法兰连接结构和尺寸应符合GB/T17774的规定。4.3.1等毂比轴流通风机的毂比与轮毂直径应符合表2的规定。178
轮毂直径
叶轮直径
GB/T 3235—-1999
.0.350
轮毂直径
叶轮直径
GB/T 3235—1999
表2（续）
轮毅直径
叶轮直径
GB/T 3235 - 1999
表2（续）
轮毅直径
叶轮直径
A1 250
注：带“”者为优先选用数。
GB/T3235--1999
表2（完）
GB/T 32351999
4.4离心通风机叶轮叶片的进、出口几何角（β1A、β2A）的表示方法如图3所示。G
β2A90—后向叶轮
旋转方向
β24 — 90°—-径向叶轮
旋转方向
β2a>90°—前向叶轮
4.5离心通风机的导流叶片（叶轮前的导叶片）的安装角，以叶片全开时的位置作为零度，如图4和图5所示。
4.6离心通风机进气箱的位置，按叶轮旋转方向，并根据安装角的不同各规定五种基本位置（从原动机侧着），如图6所示。
顺时针旋转叶轮
顺909
寳135
顺180°
逆135
逆180°
逆时针旋转叶轮
逆90°
GB/T3235—1999
离心通风机出气口的安装位置，按叶轮旋转方向，并根据安装角度的不同各规定八种基本位置（从原动机侧看），如图7所示。当不能满足使用要求时，则允许采用表3所列的补充角度。表3
补充角度
顺315°
顺270°
瓶135°
顺225°
逆135°
80°180°
逆225
逆909
逆270°
单451
逆315
4.8轴流通风机的叶轮叶片、导流叶片（叶轮前的导叶片）与整流叶片的安装角的表示方法如图8所示。该安装角度是指平均半径rm处的数值，其计算公式为：rm
式中;α=
叶轮的毅比；
D叶轮直径；
轮毂直径。
gp—导流叶片安装角t8-叶轮叶片安装角;一整流叶片安装角图8
4.9通风机集风器的进口直径D（见图4和图9）、简形进口直径D。（见图10）、轴流通风机扩散簡出口直径D（见图9）与具有圆截面的出风口直径应符合表4的规定。184
带“A\者为优先选用数（R20系列）；2n为大于1的正整数。
GB/T3235-—1999
表4（表中数字乘10\）
通风机叶轮采用推荐叶片数见表5。表5
注：叶片数40.48、64只适用于离心通风机。A4.00
4.11离心通风机在最高全压效率（矿井风机为最高静压效率）的动压系数p与全压系数之比，不得大于用下式所计算的值：
对系列通风机其每个规格的最高全压效率应大于等于70%。4.12
5性能曲线
5.1通风机的性能用通风机的空气动力特性和噪声特性来评定，一般用性能曲线表示。除非合同另有规定外，一般用途的通风机用标准状态下的空气绘制。5.2性能曲线由下列参数与流量间的关系性能曲线组成：a）通风机的全压、全压内效率（或全压效率）；b）通风机的静压、静压内效率（或静压效率)；c）通风机的动压；
d）通风机的轴功率（或轴内功率）；e）通风机的噪声（A声级或声功率级）。注：根据具体情况，a)与b)和b)与c)充许绘制其中之一5.3通风机的性能曲线
GB/T3235-1999
a）已定型产品的出厂试验，应以样本规定的流量范围为推，允许比样本略宽；b）新产品（模型、样机）的试验，其流量应该是从接近喘振点开始（无明显喘振时从接近零流量开始)至最大流量时的整条性能曲线。当轴流通风机用改变叶轮叶片及导流叶片和离心通风机用改变导流叶片的安装角进行性能调节时，应绘出其叶片或导流叶片在不同安装角度时的性能曲线；当通风机为转速可调时，根据通风机的使用需要绘制出多种转速下的性能曲线。5.4通风机的经济工作区域由通风机最高全压效率的90%对应的两个工况的流量值范围决定。5.5通风机的空气动力性能试验应按照GB/T1236执行。6通风机的噪声测试应按照GB/T2888执行。5.6
