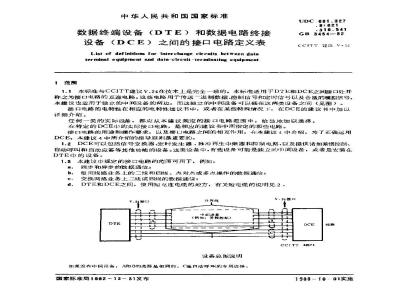

中华人民共和国国家标准
数据终端设备（DTE）和数据电路终接设备（DCE）之间的接口电路定义表List of definitious for Interchange circuits bet weent datater minal equdpment end data-circuilt -ter minating equipmeat1范围
UDC 681.327
.8:621
.316.541
GB 3454-82
CCITT 建议 V-24
1.1本标准与CCITT建议V.24在技术上是完全一致的。本标准适用于DTE和DCE之间接口处并称之为接口电路的互连电路。这些电路用于传送一进制数据、控制信号和定时信号以及合适的模拟情号。本建议也适用于独立的中间设备的两边，而这独立的中间设备可以插在这两类设备之间（见图）。接口电路的电特性在相应的电特性建议书中，或者在某些特殊情况下，在DCE的建议书中加以详细介绍：
任何一类的实际设备，都应从本建议规定的接口电路范围中，恰当地加以选择。在特定的DCE中的实际接口电路，是相应的建议书中所指定的那些电路。接口电路的用途和操作要求，以及接凹电路之间的相互作用，在本建议4中介绍。为了正确运用DCE，本建议4 中所介绍的指导原则是董要的。1.2DCE可以包括信号变换器、定时发生器，脉冲再生中继器和控制电路，以及提供诸如差错控制、自动呼吼和自动应答等其他功能的设备，这类设备中，有些设备可能是独立的间设备，或者是安装在DTE中的设备。
1.3本建议中规定的接口电路的范围可用于，例如；同步和异步的数据通信
租用线路业务上的二线和四线、点对点或多点操作的数据通信！b.
交换网络业务上二线或四线的数据通信；DTE和DCE之间，使用短互连电缆的地方，有关短电缆的说明见2，d.
V.24接口
分界线
中间设备
【例如：养能控制）
设备总图说明
如果没有中间设备，A和B的选择是相同的。C是声动呼叫的专用选择。国家标准局1982 -12 31发布
.24接口
CCITT 4671
1989-1001实施
GB3454—82
1.4签合木建议规定的DTE接口，也可用来与公用数据网络互连。对于这些情况，接口电路在实现和操作要求上的补充资料，记载在X系列客建议中。2分界线
DTE和DCE之间的接口位于连接器处，这是这两类设备之间的接口点。对于与信号变换或类似设备有关的接口电路，与自动呼叫设备（ACE）有关的接口电路，都可以提供单独的连接器。接口的机械特性，见IS02110［11或IS04902［2了。连接器不必实际地装在DCE上，而可安装在DTE附近的一个固定位置上。DTF通常摄供一条互连电缆或多条电缆。建议使用短电缆。电缆的长度仅受负载电容和有关电特性建议规定的其它电特性的限制。3接日电路的定义
3.1100系列——--股应用
这些接口电路的名称以表格形式列于表1中。表1100系列接口电路一览表
电路名称
信片地或公共回线
DTE公共回线
DCE公共回线
公共写线
发送数据
接收数据
清求发送
发送准备好wwW.bzxz.Net
数据设备准备好
把数据设备接至线路
数据终端准备好
数据信道接收线路信号检测器
数据信号质量检测器
数据信号速率选择器(DTE)
数据危号速率选择器(DCE)
发送器信号码元定时(DTE)
发送器估号码元定时（DCE)
接收器信号码元定时（DCE）
选择备用设备
各用设备指兴器
及向信道发送数据
反问信道接收数据
发送反向信道线路信号
反向信道准备好
璐名称
反同信道接收线路信号检测器
反向信道信号质量检测器
选择频率群
叫指示器
选择发送频率
选择接收频率
接收器信号码元定时（DTE)
请求接收
发送反问单音
接收的字符定时
反回至非数据方式
接收准备好
接收数据存在
新信号
环回/维护测试
本地坏回
满试指示器
发送的话音应答
接收的音应答
GB3454—82
续表·1
电路102一信号地或公共向线
此导线符合V.28建议的电特性，为非平衡接口电路建立信号公共回线，并符合V.10、V.11和V.35的建议，为接口电路建立百流参考电位。在DCE内，此电路应接至一个点，且它应能在此设备内用一金属带把这个点接至保护地线或天地。根据可行的安全条例或根据尽减少将噪声引进电子电路的要求，这个金属带可在安装时接.上或除去。应当采取谨慎的措施，以避免建立的地线环路带有大电流。电路102a-
DTE公共过线
此导线连接到DTF电路的公共回线，并用作CE内V.10建议的非平衡型接口电路接收器的参考电位。
DCE公共回线
电路102b-
此导线连接到DCE电路的公共回线，并用作DTE内V.10议非平衡型接口电路接收器的参考电位。
注：在间接门中，混合使用V.10U和V.11建议电路的场合，必须对V.10建议的公共回我电路！12a与102b和真流参考电位导线的电路102或要求有保护地线的接线，制定单独的案款。电路102G一公共回线
在使用公共回线的一些场合中，根据V.31建议的电特性，本导线为接点闭合所控制的单流接口电路，建立信号公共回线。
在有接口电路信号源的设备中，本导线不论是位于DCE或DTE中，都必须与信号地或保护地隔离。
电路103—发送数据
方：至DCE
GB 854--82
由DTE始发而通过数据信道发往一个或多个远地数据站的数据信号，或在DTE控制下为了维护测试目的而通过DCE送出的数据信号，都要在这条电路上送往DCE。电路104—
一接收数据
方向：来自DCE
DCE响应远地数据站送来的数据信道线路信号而产生的数据信号，或响应DTE维护测试信号而产生的数据信号，都经这条电路发往DTE。注：维护测试信号的接收状态按电略I心7的规定。电路105——请求发送
方向：至DCE
此电路上的信号控制DCE数据信道的发送功能。“接通状态使DCE采取数据信道的发送方式。“断开”状态，当电路103上传送的所有数据都发送完毕时，“断卉”状态使DCE采取数据信道的非发送方式。
电路106—发送准备好
方向：来自DCE
此电路上的信号表示DCE是否准备好接受数据信道上发送的数据信号，或DTE控制下用作维护测试目的的数据信号，
“接通”状态表示DCE准备接受从DTE来的数据信号。“断开”状态表示DCE不准备接受从DTE来的数据信号。电路107——数据设备（数传机）准备好方向：来自DCE
此电路上的信号表示DCE是否准备好工作。“接通”状态：在电路142处于“断开”状态或没有安装电路142的情况下，“接通”状态表示信号变换器或类似设备已接至线路，并且DCE已准备与DTE进一步交换控制信号以便启动数据的传送。
*接通”状态与电路142的“接通”状态一起表示DCE已准备为了维护谢试目的与DTE交换数据信号。
“断开”状态表示DCE尚未准备好工作。电路108/1—一把数据设备（数传机）接至线路方向：至DCE
此电路上的信号是控制信号变换设备或类似设备接至线路或脱开线路的转换。“接通”状态使DCE把信号变换设备或类似设备接至线路。“断开”状态，当以前通过电路103和（或）电路118传送至线路的全部数据都传送完毕时，“断开”状态使DCE拆除信号变换设备或类似设备与线路的连接。电路108/2——数据终端准备好
方间：至DCE
此电路上的信号是控制信号变换设备或类似设备接至线路或脱开线路的转换。“接通”状态，表示DTE已准备好工作。这个状态使DCE准备把信号变换设备或类似设备接至线路，而且在使用辅助手段建立连接之后保持这种连接。且DTE作好准备发送或接收数据时，允许DTE在电路108/2上呈现“接通”状态。“断开”状态：当以前通过电略103和（或）电路118发送的全部数据都传送完毕时，“断开”状态使DCE拆除信号变换设备或类似设备与线路的连接。电路109-
数据信道接收线略信号检测器
方向：来自DCE
GB 3454--82
此电路上的信号表示收到的数据信道上的线路信号是否在合适的限定范围内，如同在有DCE建议中所规定。
“接通”状态，表示收到的信号在合适的限定范围内。“断开”状态，表示收到的信号不在合适的限定范围内。电路110—数据信号质量检测器
方向：来自DCE
此电路上的信号表示数据信道上收到的数据内，是否有合理的一次差错概率，所示的信号质量，符合有关DCF建议的规定。
“接通”状态，表示没有理由相信已发生差错。“断开”状态，表示存在合理的差错概率。电路111-一数据信号速率选择器（源丁DTE）方向：至DCE
此电路上的信号用于从双速率同步DCE的两个数据信号速率中选择一个速率，或从双速率范围.的异步DCE的两个数据信号速率范围中选择-个速率范围。“接通”状态选择较高的速率或速率范图。“断开”状态选择较低的速率或速率范围。电路112—
一数据信号速率选择器（源FDCE）方向：来自DCE
此电路上的信号用于从DTE内的两个数据信号速率或速率范围中选择一种速率或速率范围，以便与双速的同步DCE或双速范国的异步DCF使用的数据信号速率成速率范围相一致。“接通”状态选择较高的速率或速率范围。“断开”状念选择较低的速率或速率范围。电路113-—发送器信号码元定时（源于DTE)方向：至DCE
此电路上的信号给DCE提供信号码元定时信息。此电路上的状态通带应尼周期时间相等的“接通”与“断开”状态。而“接通”到“断开”状态的跃变，通常应指在电路103上每个信号码元的正中央。电路114——发送器信号码元定时（源于DCE）方向：来白DCE
此电路上的信号给DTE提供信号码元定时信息。此电路上的状态通常应是周期时间相等的“接通”与“断开”状态。DTE应向电路103上送一个数据信号，信号码元之间跃变通常发生在电路114从“断开”既变到“接通”状态的时刻。电路115接收器信号码元定时(源于DCE)向：来自DCE
此电路上的信号给DTE提供信号码元定时信息。此电路上的状态通常应是周期时间相等的“接通”与“断开”状态，而“接通”到“断开”状态的跃变，通常将指在电路104上每个信号码元的正中央。电路116选择备用设备
方向：至DCF
此电路上的信号用来选择正带的或备用的设备，如信号变换器和数据信道。“接通”状态选择备用的工作方式，使DCE以其备用的设备代替预定设备。“断开”状态使DCE以正常的设备代替备用的设备。一且不要求使用备用的设备时，此电路上将保持在“断开”状态。
电路117—备用设备指示器
GB 3454—82
方向：来自DCE
此电路上的信号表示DCE是否已调整到以其备用的方式进行工作，并以其备用的设备代替预定的设备。
“接通”状态表示DCE已调整到以其备用的方式工作。“断开”状态表示DCE已调整到以其正常的方式工作。电路118—反向信道发送数据
方向：至DCE
此电路与电路103等效。它仅于通过反向信道发送数据。电路119——反向信道接收数据
方向：来良DCE
此电路与电路104等效，但它用干通过反向信道接收数据。电路120—一发送反向信道线路信号方向：至DCE
此电路与电路105等效，但它用于控制DCE反向信道的发送功能。“接通”状态使DCE取反向信道发送的方式。“断开”状态，所有在电路118上传送的数据均已发送至线路时，“断开”状态使DCE取反向信道的非发送方式。
一反向信道准备好
电路121—
方向：来自DCE
此电路与电路106等效，但它用于表示是否已将DCE谢整到在反向信道上发送数据。“接通”状态表示已将DCE调整到在反向信道上发送数据。“断开”状态表示尚未将DCE调整到反拘信道上发送数据。电路122——反向信道接收线路信号检测器方向：来自DCE
此电路与电路109等效，但它用于表示收到反向信道的线路信号是否在有关DCE建议规定的合适的限度范围内。
电路123-—反向信道信号质量检测器方向：来自DCE
此电路与电路110等效，但它用于表示收到的反尚信道线路信号的信号质。电路124选择频率群
方向：至DCE
此电路上的信号用于从DCE已有的频率群中选择所需的颇率群。“接通”状态使DCE用全部频率群来代表数据信号。“断开”状态使DCE按规定压缩的频率群数来代表数据信号。电路125
一呼叫指示器
方向：来自DCE
此电路上的信号表示DCE是否正在接收呼叫信号。“接通”状态表示正在接收呼叫信号。“断开”状态表示未收到任何呼叫信号，而这个状态也可以在脉冲调制的呼叫信号中断时出现。电路126—选择发送频率
方间：至DCE
此电路卜的信号用来选择DCE所需的发送频率。“接通”状态选择较高的发送频率。“断开”状态选择较低的发送频率。电路127——选择接收频率
GB3454--82
方向：至DCE
此电路上的信号用来选择DCE所需的接收频率。“接通”状态选择较低的接收频率。“断开”状态选择较高的接收频率。电路128——接收器信号码元定时（源于DTE）方向：至DCE
此电路上的信号给DCE提供信号码元定时信息。此电路上状态的周期时间通常应是相等的“接通”与“断开”状态，DCE应在电路104上呈现数据信号，其信号码元间的跃变通常应在电路128上的信号从“断开”状态跃变到“接通”状态时发生。电路129—请求接收
方向：至DCE
此电路上的信号用来控制DCE的接收功能。“接通”状态使DCE取接收方式。“断开”状态使DCE取非接收方式。电路130——发送反向信道单音
方向：至DCE
此电路上的信号是控制反向信道单音的发送。*接通”状态使DCE发送反向信道单音。“断开”状态使DCE停止发送反尚信道单音。接收的字符定时
电路131—
方向：来息DCE
此电路上的信号给DTE提供有关DCE建议规定的字符定时信息。电路132——返回至非数据方式
方向，至DCE
此电路上的信号用来恢复DCE提供的非数据方式，而不必释放与远地站的线路连接。“接通”状态使DCE恢复非数据方式，在非数据方式建立之后，这电路必须转变为“断开”状态。电路133——接收准备好
方向：至DCE
此电路上的信号控制着电路104上的数据传送，表示DTE是否能够接受给定数最的1数据（如一组数据），数据的数量在合适的中间设备如差错控制设备的建议中有所规定。“接通”状态；每当DTE能够接受数据时，必须保持“接通”状态，并使中间设备把接收的数据发往DTE。
*断开”状态表示DTE不能接受数据，并使中间设备把这些数据保留下来。电路134-
接数据有存在
方向：来自DCE
此电路上的信号用于把电路104传送的信息文电同监控信息分开，如同在适当的中间设备如差错控制设备建议中所作的规定。
“接通”状态表示数据是信息文电的数据。“断开”状态：在所有其它时间内都应保持“断开”状态。电路136新信号
方向：至DCE
此电路上的信号用来控制DCE接收器的响应时间。GB 3454—82
“接通”状态：电路136的“接通”状态命令DCE的接收器本身作好准备，对信号的消失进行快速检测。（例如，使电路109相关的响应时间电路停止工作）。当接收的线路信号下降到低于接收线路信号检测器的门限之后，DCE将，a将电路109转变为“断开”状态；h，接收器做好准备，对新线路信号的出现进行快速检测（例如，重置接收器定时恢复电路）。一且电路136转变为“接通”，在经过一个码元的间隔时间之后，可以把电路136转变为“断开”并且在电路109转变为“断开”之后，必须把电路136转变成“断开”状态。在所有其它的时间，电路136都应呈“断开”状态。
一环问/维护测试
申路140
方向，至DCE
此电路上的信号用来启动及释放DCE中的环或其它维护测试的状态。“接通”状态使维护测试状态启动。“撕开”状态使维护测试状态释放。电路141-
本地环回
方向：至DCE
此电路上信号用来控制本地DCE中环路3的测试状态：“接通”状态：电路141的“接通”状态是在本地的DCE内建立环路3的测试状态。“断开”状态：电路141的*断开”状态是在本地的DCE内释放坏路3的测让状态。电路142——测试指示器
方向：来自DCE
此电路上的信号表示是否处于维护状态。“接通”状态表示DCE处在维护状态，不能接收远端DTE发来的数据信号或把数据信号发往远端DTE。
“断开”状态表示DCE不处于维护测试状态。电璐191——发送话音应答
方向：至DCE
DTE内话产应答单元所产生的信号，通过此电路发往DCE。此模拟接口电路的电特性是相应的DCE建议的一部分。
电路192—--接收话音应答
方向：来自DCE
远地DTF的话音应答单元产生的话音信号，经DCE接收后，由此电路送往DTE。此模拟接口路的电特性，是相应的DCE建议的一部分。3.2200系列一专用于自动呼叫
这些接口电路以表格的形式列于表2中。对于自动呼叫的过程,见公用交换网的V.25建议及用户1电报网的S16建议【3］。表2专用于自动呼叫的20系列接口电路接口电路编号
接口电路名称
信号地或公共回线
呼叫请求
数据线路占线
远端站接通
放弃呼叫
数字信号（2″）
来自DCF
至DCE
接口电路编号
电路201-
GB8454-82
续表2
接口电路名称
数宇信号（21）
数字信号（22）
数字信号（2\）
呈现卜一个数字
数字呈现
电源指示
-信号地或公共回线
来自DCE
至DCE
此导线是为全部200系列接口电路建立信号公共参考电位的。在自动呼叫设备中，此电路必须接至个点，而且应有可能在此设备中用一金属带把这个点接至保护地或大地。根据可行的安全条例或按照尽景减少将噪声引进电子电路的要求，这个金属带可在安装时装上或除去。应当采取谨慎的措施，以避免建立的地线环路带有大电流。电略202-—-呼叫请求
方向：至DCE
此电路上的信号用来把自动呼叫设备处于能够发出呼叫，以及能够把自动呼叫设备接至线路，或把自动呼叫设备与线路断开。
“接通”状态使DCE把自动呼叫设备处于能够发出呼叫井把设备接至线路。“断开”状态使自动呼叫设备与线路断开，并表示DTE已经释放自动呼叫设备。一数据线路占线
电路203-
方向：来自DCE
此电路上的信号表示有关线略是否在使用（例如，用于自动呼叫数据传输或话音通信、测试过程）“接通”状态表示线路正在使用。“断开”状态表示线路未被使用，因而DTE可以发出呼叫。电路204——远端站接通
方向：来自DCE
此电路上的信号表示是否色与远端数据站（或用户电报站）建立连接，“接通”状态表示收到远端DCE信号设备发来的信号，说明已与该设备建立起连接。“断开”状态：在所有其它时间应保持“断开”状态。电路205-放奔呼叫
方向：来自DCE
此电路上的信号表示呼叫过程中，相继事件之间的预定时间是否已经过去。“接通”状态表示此呼叫应当放弃。“断开”状态表示可以继续进行呼叫。数字信号电路：
电路206——数字信号（2\）
电路207——数字信号（2\）
电路208数字信号（22）
电路209——-数字信号（23）
方向：至DCE
DTE在这些电路上提供表3所示的编码组合；这些编码组合是被呼数据站（或用户电报站）的数字号码和划分界限的控制字符。信
控制字符EON
控制字符SEP
GB8454—82
进制状态
控制字符FON（号码结束）使DCE采取适当动作，等待被叫数据站发来的应答。控制字符SEP（分隔）表示在连续的数字之间或在数字串之前需要有一个停顿，而且SEP还使自动呼叫设备插人适当的时间间隔。上表列的编码组合准备用于采用V.25和S.16建议的设备。电路210—呈现下一个数字
方向：来自DCE
此电路上的信号表示自动呼叫设备是否作好接收下：一个编码组合的准备。“接通”状态表示自动呼叫设备已经作好接收下个编码组合的准备。“断开”状念表示自动叫设备还术作好在数字信号电路上接收信号的准备。电路211-
数字荐在
方向：至DCE
此电路上的信导控制数字信号电路上呈现编码组合的读取。“接通”状态使自动呼叫设备读取数字信号电路上呈现的编码组合。“断开”状态：此电路上的“断开”状态阻止自动呼叫设备在数字信号电路上读取编码组合。电源指示
电路213-
方向，来自DCE
此电路上的信号表示自动呼叫设备内是否备有电源。“接通”状态表示自动呼叫设备内备有电源。“断开”状态表示自动呼叫设备内没有电源。3.3电路故障（电气的）
在装设有下列接口电路的地方，应用这些电路来检测通过接口连接的设备，检测其断电状态或瓦接电缆的断开状态：
电路105—请求发送
电路107——数据设备准备好
电路108/1-—把数据设备接至线路108/2—数据终端准备好
电路120——发送反向信道线路信号电路202-
呼叫请求
电路213—电源指示
GB 3464—82
在有关电特性的建议应该规定·个确定故障状态的标准。这些电路的接收器应把断电状态或互连电缆的断开看作是这些电路上的“断开”状态。3.4接[电路的终结
按照新接口电路的定义和有关DCE的V系列建议中基本电路附加的非基本（即选用）电路表，接收器电路可在辅助设备中设有发生器的DTE或DCE中提供。因此在接收器不与发生器连接的情况下，在装有接收器的设备中，应提供能禁止或不理会接收器任何可能假启动的手段。操作要求
下面给出使用接1.1电路的操作要求，并详尽地说明了装有接口电路时它们之间要求的相互关系。4.1数据电路
很明显，当装设的接口控制电路上未呈现所要求的状态时，就有可能损害正常的数据传输。因此除非在下述4条电路（如提供这些电路），即105、106、107、108/1或108/2上都呈现“接通”状态，否则DTE不应在电路103上传送数据。当装设的上述4条电路上都呈现“接通”状态时，电路103上传送的全部数据都应由DCE发送，更详细说明见4.4和4.5两条。
除非装设的下述4条电路，即120.121.107和108/1或108/2电路上全部呈现“接通*状态，否则DTE不应在电器118上传送数据。
当装设的上述4条电略上都显现“接通”状态时，电路118上传送的企部数据都应由DCE发送。4.2空闲期间
当电路105和电路106处于“接通”状态，而又无数据可发送的间隔期间内，DTE可以发送二进制1”的状态，或发送保持定时同步的多次反转或其它序列如SYN编码字符、或发送按照数据链路控制规程使用的空闲字符等等。
使用特殊要求的地方，在有关的DCE建议中加以说明。4.8钳位
4.3.1在所有的应用中，如果提供下列电，DCE应保持：。\电路109处于“断开”状态时，DCE应保持电路104处于二进制“1”状态。b。当电路122处于“断开”状态时，DCE应保持电路119处丁一进制“1”状态4.3.2另外，当在二线制的线路上，强制DCE作半双工操作时，DCE应保持：9.在电路105处于“接通”状态时，DCF应保持电路104处于二进制“1”状态和电路109处了“断开”状态。而且在电路105上发生由“接通”翁“断开”的跃变之后，还应把上述两电路的状态保持一短暂的时间（这在有关DCE的建议中有所规定）b在电路120处于“接通”状态时，DCE应保持电路119处于二进制“1”状态并保持电路!12处于“断开”状态，而且在电路120上发生由“接通”至“断开的跃变之后，应把上述两电路的状态保持一短暂时间（在有关DCE的建议中有所规定）。4.4电路107、108/1和108/2的操作电路107上的信号应看作对启动线路连接信号（如电路108/1）的响应，然而在电路107转变到接通”状态之前，不可能指望对数据信道进行调整，如均衡和去掉钳位。当电路108/1或108/2转变为“断开”状态时，而DCE还未把电路107转变为“断开”状态之，不应再次将电路108/1或108/2转变为“接通”状态。在DCE中应提供跳线选择以便选择电路108/1或电路108/2的操作。当调整DCE对呼叫进行自动应答时，只有在对呼叫信号与电路108/2上的“接通”状态这两者并响应时，才能与线路连接。
在某些使用租用电路的场合，可能没有提供电路108，在这种情况下，可以将此电路上的状态当价永久处于“接通”的状态。
GB 3454—82
在某些测试条件下，DTE和DCE都可以使用某些接口电路。应该知道，当电路107处于“断开\时，除电路125和定时电路上的那些状态外，DTE是不理采从DCE接口电路给出的状态。另外，当电路108/1或108/2处于“断开”状态时，DCE将不理采从DTE接口电路给出的状态，因此，电路107和108/1或108/2上的“接通”状态，是把DCE或DTE接口电路（电路125除外）分别给出的信号，作为有效信号加以接收的先决条件。电路108/1或108/2上的“断开”状态不应中断电路125的操作。在V.54建议规定的环测条件下，当DTE未参与维护测试时，电路107应处于“断开”状态，而且不应对电路108/1城108/2进行响应。当DTE参加与本地或远地DCE一起进行维护测试时，电路142应处于“接通”状态而电路107应对电路108/1或108/2作出响应。4.5电路103、105和106的相互关系DTE通过转变电路105到“接通”状态，表明它要求发送数据。然后，DCE的贵任是进人发送方式，即作好准备发送数据，而且也是提醒远地的DCE，将自已调整到可以接收数据的状态。DCE进入发送方式和提醒与调整远地DCE所用的方法，在相应的DCE建议中有所介绍。当发送的DCE把电路106转变为“接通”状态时，允许DTE通过电路103的接口发送数据。把电路106转变为“接通”，意味着在4条电路105、106、107、108/1或108/2中的任何一条电路再次转变为“断开”状态之前所有的数据将通过接口传送至线路。然而，电路106的“接通”状态不一定保证远端DCE处于接收方式（通过接口传送一个位的时间直至将代表这个位的信号码元发送到线路上的时间，这两个时间之间可能有一延时，其范围从小于1毫秒至几秒。延时的多少取决于发送信号变换器的复杂程度和完善的程度）。
通过电路103的接LI传送完最后一位（数据位或停止单元）之前，DT起不应将电路105转变为“断：开”状态。同样，在不提供电路105的某种全双工交换网的应用中（见专用的DCE建议)当电路108/1或108/2转变为“断开”状态以结束次交换网的呼叫时，这个要求同样适用。在提供电路105的地方，电路106上的“接通”和“断开”状态应该是对电路105的“接通”和“断开状态的响应。关于电路106适宜的响应时间，以及在不提供电路105时电路106的操作，见有关DCE的建设。
当电路105和电路106都处于“断开”状态时，DTE在电路103上应保持二进制“1”的状态。当电路105转变为“断开”时，DCE不应在电路106转变为“断开”状态之前把电路105再次转变为“接通”状态。
注：这些条件同样也适用于电路120、121与118之间的关系。4.6定时电路
通过接口传送的定时信息，最好是不局限在实际进行数据正在传输的期间，然而，在不通过接口不传送定时信息的时间间隔内，有关电路应保持处于“断开”状态，下列条件适用于：4.6.1电路113——发送器信号码元定时源于DTE）在使用电路113的场合，当DTE处于电源接通的条件下，而DTE内的定时源能产生定时信息的全部时间内，DTE应该通过接口在这个电路上不停地传送定时信息。4.6.2电路114—发送器信号码元定时（源于DCE）在使用电路114的场合，当DCE处于电源接通条件下，而DCE内的定时能产生定时信息的全部时间内，DCE应该通过接口在这个电路上不停地传送定时信息。但要看到，通过本地电话环路从中心局的电池获得电源的DCE，当环路断开时（即挂机时），DCE是处于电源断开的状态。4.6.3电路115—接收器信号码元定时（源于DCE）在使用电路115的场合，在定时源能产生定时信息的全部时间内，DCE应通过接口在此电路上不停地传送该定时信息。
应该看到，当DCE与线路的连接断开时，通过本地环路从中心局获得电源的DCE处于电源断开状态，定时源停工作。同时也应看到，如果没有驱动（外部同步）信号，那么某些定时源也不公继续无限期地运转下去。
