本部分规定了导纳法测定铝及铝合金阳极氧化膜封孔质量的方法。本部分适用于在水溶液中封孔的，膜厚大于3 mm的铝及铝合金阳极氧化膜封孔质量的快速无损测定。本部分规定的方法既适用于热封孔的阳极氧化膜，也适用于冷封孔的阳极氧化膜。本部分可作为产品质量控制方法，也可作为供需双方商定的验收方法。 GB/T 8753.3-2005 铝及铝合金阳极氧化氧化膜封孔质量的评定方法第3部分：导纳法 GB/T8753.3-2005 标准下载解压密码：www.bzxz.net

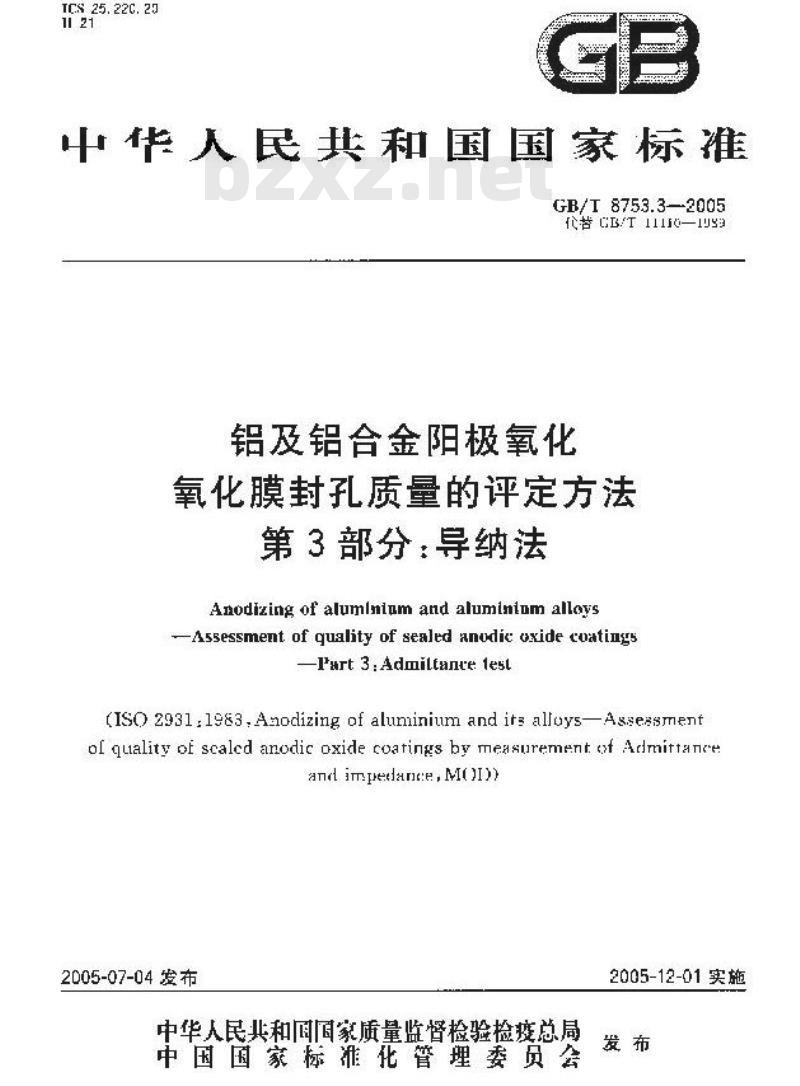

TCS 25.22C.20
中栏人民共和国国家
GB/I8753.3—2005
铝及铝合金阳极氧化
氧化膜封孔质量的评定方法
第3部分：导纳法
Anodizingof alumlniumandaluminiumalloys-Assessment of quality of sealed anudic oxide coatingsPart 3:Admiltanre 1est
(ISO293l.1983,Anodizing of aluiniumand itsalluys—Assessmentol guality of scaled anodic oxide coatings by measurement of Admittancand imuedanee,M))
2005-07-04发布
中华人民共和国国家质量监督检验检总局中国国家标化管理委员会
2005-12-01实施
GR/T8753.3--2005
G/T75铝及铅合金阳极化氧化款-H.版的评定力法分为划下4个部分：GB/T8753。1—23，铅及铝合金阳极氧化载化缴划引.质左的产是方法第1部分无硝致预浸的薄等酸达
G5/T8753,2—2005铝及销合全阳极案化年化膜孔质的证定方法第2部分由浸的薄络酸达
B/675.1—200及仙合金阳极氧化氧化总对质量的评定法第部分5
G3/T5753.4一20U5铝及铝合金阳氧化氧化膜时质量的评定方法第4部分醛处理所的色既点法
本部分为（675的第部分
本部分静收采币1021：1983暂效其合2阳氧化导纳或压抗法测定载化账的划礼质盘：（英文版），并根批15）1，重新单。为了使比教，在资料性附录A中列出了本部分卓条和应的区际标准单杀的对账一览表六部分在采书际标准付进行了售改·这些技术用重直单线标识在它们所步设的条款的页边空凹处主要差异如下：
本部分只采用IS2231：1983中的导纳法。因抗法宁纳法测定氧化漠封孔质量的原卵和方法相间，拍仪器有券：我国实际生产六带住件抗快，欧盟标准EN12373.1·~1然73.1S1999铝及智合金召圾公化3也只次用了导纳法：本部分增加，试游低告的内容。本分代学（/111C—名及铝合金H极氧化正极氧化膜的时质药源定方法导纳法了。
本部分与（13/T1111C—19H相出，土要变化如下，第宁“适用十及创会金在水游策或水蒸汽宁持孔的阳级氧化账封孔质量的洪定“修改为适用于们及铅合会阳技氧化总划-H.责量的快速沈划创定\第7.1.市中的\均后246~72上内通试\餐改为*孔片24h以上通诚”，本部分以阳极求化膜的以绝缘性间表判断了质具，属无摄验力达，可作为生产控制应验。本部分的附录A为资样件附录，
本部分出中国有负金属工业协会提山六部分山全国有色金属标准化执术委员会山11本部分质资起草革位；北点有色金石码充总院：本部分券加新中单位：广东至美暂型材厂有划公司深圳华加月业有限公司，本部分主安起草人：沫担片，李水丰，献悦早，关业武、谢推、姚立新、草林，本部分归全围有自查属标准化执代委总会负解挥，本部分所代举的以次报术标准发不竹况为：G/1111-1989.
1范函
铝铝合金阳极氧化
氧化膜封孔质三的评定方法
第3部分：导纳法
木部分规定丁了销法测定铅及铝合相极氧化啮封孔质量的方法GB/T 8753.3-2005
木部分适用下在水游液中形的，膜厚大于3Ⅱ口的铝及铝合金羽极氧化膜封孔质益的快速无损到定
本部分规定的方法既清用十热封孔的阳氧化，也活用下冷过孔的阳微氧化模：中部分作为产质第整制行法，也可性放供两双方商定的验也力法。2方法愿理
用导纳法微定铝及然合金阳短氧化腰经封孔后的表面孕的值，川划氢化膜的电绝缘性（即阳抗），从而划断氧化膜封孔质量，
沿及合金的阴援氧化膜可以等效沟主者下电阳和电穿在交流电路中经串联和并联纽成的电路，导纳值决定丁以下变量：错合金材质、封孔艺、阳极氧化购的厚理和谢度，等色方状、封礼与创试之间的叫隔时司和存改条件，
3术语
下列术语适用于本形分：
导纳admittanee
导纳为组抗的倒数，按试(1)计算1
导约，单位关微酒门子（S)：
电厘，单位为欧姆（)：
——交流电数率单立为赫盛（Ix）：一同容，单位为拉()
4.1无水7.萨GHOII)成丙南(CICOCH）4.2氧化铁Mg0)
4.3电度：疏粮钾济波（35号/E.)或整化销孩（5：/1）。5仪器
5.1纳仅：量程3531精±率1200+13H。5.2心解池：由内经15m厚度5mm的自析橡晚构成电解池内去山机为133mm-
GA/TE753.3-2005
6试样
6样尺十形状不限·但检现部位而积应大于心解池内表而积，险划率登的膜厚应大于3m6.2污拌的测式部位用无水乙醇或内酮进行脱脂预处理。如试样在对孔后丧西已茶要石蜡、情池或流漆，则光月无水乙醇或丙酮脱脂，黏后用氢化或浮行特和水操，直卒瓦本遗，7试步率
7.1测试条件
7.1.1水汽或热水孔的试样，应在川孔并冷却至室资后11--41内测试,不得证过48h。冷封孔范试样声在封五后出以上试，
7.1.2测温度用为_3℃--35%：
7.2测试步骤
7.2.1将导纳议的中极拷到试烊.与基体保持义虾的电接肥，7.2.2将月解池粘纠齿样的网试部位加试样的1何形状改变「心矫池的面和，则叫解池积必纳新测定！，
7.2.3将良解液（1.4)延人电解池（如测试部控不能水平放胃，可将浸遵电舒液的映脂棉放人自解饱中）。4达洲过盘使用新的校腔科和新的电解较：7.2.4至电解液中指人导销发的另，·个电极，对了指针显示仪表，应选择测盈范属.街英导的值大于新度1.3
7.2.5拍人电轻2min后该数加2min后导纳值还继续增再过3r.i斤垃后读效。7.2.6定测证部任的东化膜厚度。H纳果表示
需对大同务件下的测量数括进行比较时：成进行如下计第，计穿电解池面乳：133m时的寻纳接T值Yi -Yex
实中：
Y—用池面积为133mm时的然修正值，单位为微西门子（S！；Y二导约实示漫单佰，单使为微西门子:r)：A-：出解池原测量面识，单位平落米）算中解池面积为13%mm测成温为2汇时的导纳龄止怕Y，Y.xj.
或4：
电胖池面积为133mm源试温学为25C时能导纳修档，单像为微四门子（)：中辨池面积为11mm对的导纳候上位，单位为微酉门了(S)实示测试温变下的温虚系效，基查系数杆温度的关系见表1。表 1温度系敏和巡度的关系
GB/18753,3—2005
e）计票心解使面积为133mm配试温度为28，氧化奠厚表为20m时的导纳钱正值Y = Y×%
武中：
Y——电能池面火33测退23氧化脑原度2m时的导结信值，你微子
Y.也窄池而积为133mm，测量温度为25时的导纳够正值，单位为微西门了（g5)氧化腰实际测盘厚意，单位为来m)。9试险据告
试验报凸包报以下为：
本册分编号：
仪举型号生产厂名：
兰产批号：
心解池面积，
衡域滞度（电解液据图）；
测试部位氧化膜厚准
氧化膜测量导纳恒：
车化膜号纲值您正值：
通试人民。
GB/T 8753.3—2005www.bzxz.net
资料性附录”
本部分章条编号与IS02931：1983案编号戏照表A.1本部分章条缩号与1302931:1983享条陷号对照本都分率系始号
对质的区床标难量条能
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
