GB/T 1450.1-2005
基本信息
标准号： GB/T 1450.1-2005
中文名称：纤维增强塑料层间剪切强度试验方法
标准类别：国家标准(GB)
标准状态：现行
发布日期：2005-05-18
实施日期：2005-12-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：103233
标准分类号
标准ICS号：橡胶和塑料工业>>83.120增强塑料
中标分类号：建材>>建材产品>>Q23纤维增强复合材料
关联标准
替代情况：GB/T 1450.1-1983
出版信息
出版社：中国标准出版社
书号：155066.1-26276
页数：5页
标准价格：8.0 元
计划单号：20021813-T-609
出版日期：2005-09-23
相关单位信息
首发日期：1978-11-04
起草人：胡中永、邻友英、李艳华、张荣琪、郑会保
起草单位：北京玻璃钢研究设计院、中国兵器工业集团第五三研究所、渤海船舶重工有限责任公司
归口单位：全国纤维增强塑料标准化技术委员会
提出单位：中国建筑材料工业协会
发布部门：中华人民共和国国家质量监督检验检验总局 中国国家标准化管理委员会
主管部门：中国建筑材料工业协会
标准简介
本标准规定了层间剪切强度试验的试样、试验设备、试验条件、试验步骤及结果计算等。本标准适用于测定织物增强塑料的层间剪切强度。 GB/T 1450.1-2005 纤维增强塑料层间剪切强度试验方法 GB/T1450.1-2005 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
ICS 83.120
中华人民共和国国家标准
GB/T1450.1—2005
代替GB/T1450.1—1983
纤维增强塑料层间剪切强度试验方法Fibre-reinforced plastic composites-Deternination of interlaminar shear strength2005-05-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施

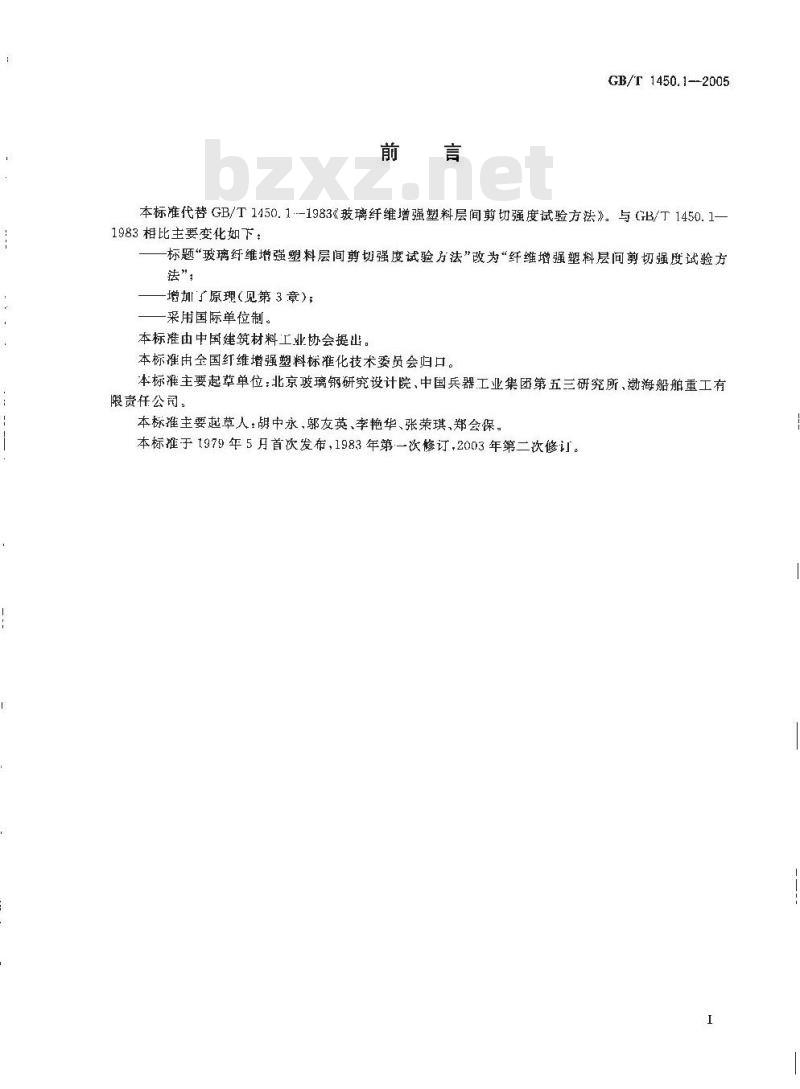

GB/T 1450.1--2005
本标准代替GB/T1450.1·-1983《玻璃纤维增强塑料层间剪切强度试验方法》。与GB/T1450.1-1983相比主要变化如下：
一标题“玻璃纤维增强塑料层间剪切强度试验方法”改为“纤维增强塑料层间剪切强度试验方法”
增加了原理（见第3章）；
采用国际单位制。
本标准由中国建筑材料工业协会提出。本标推由全国红维增强塑料标准化技术委员会归口。本标准主要起草单位：北京玻璃钢研究设计院、中国兵器工业集团第五三研究所、渤海船舶重工有限责任公司。
本标准主要起草人：胡中永、郭友英、李艳华、张荣琪、郑会保。本标准于1979年5月首次发布，1983年第一次修订，2003年第二次修订。1

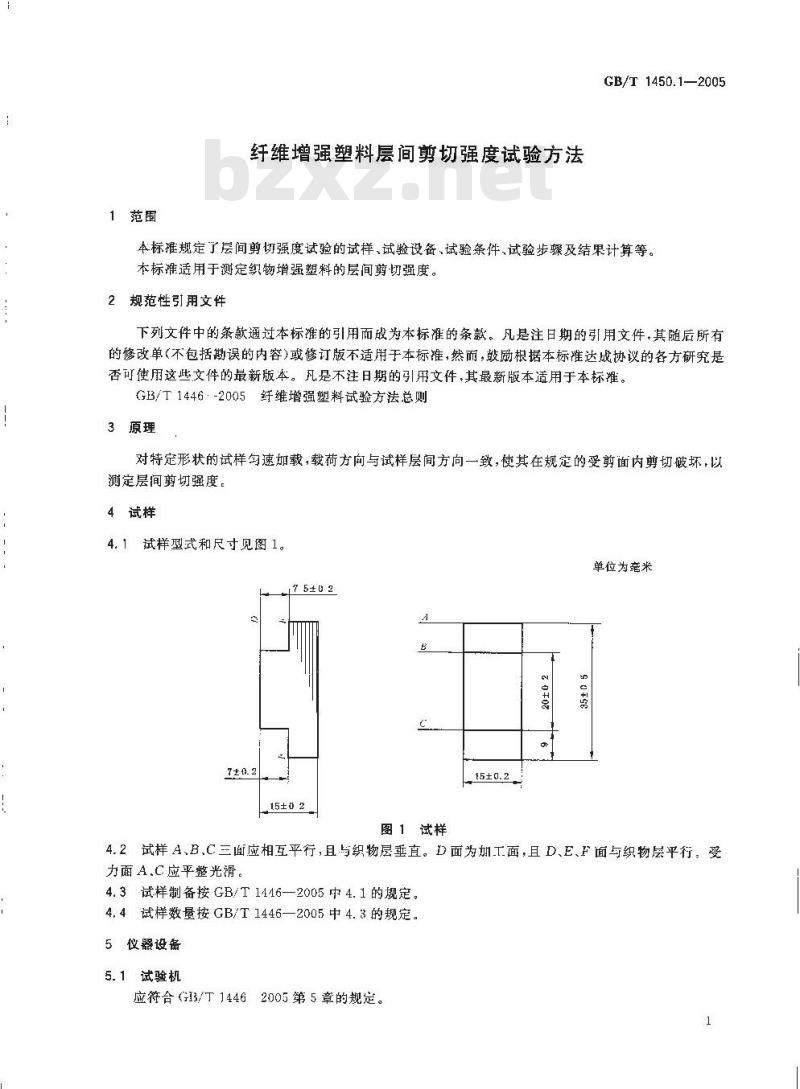

1范围
纤维增强塑料层间剪切强度试验方法GB/T 1450.1—2005
本标推规定了层间剪切强度试验的试样、试验设备、试验条件，试验步骤及结果计算等。本标准适用于测定织物增强塑料的层间剪切强度。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版不适用于本标准，然而，鼓励根据本标难达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1446：-2005纤维增强塑料试验方法总则3原理
对特定形状的试样勾速如载，载荷方向与试样层间方向一致，使其在规定的受剪面内剪切被坏，以测定层间剪切强度。
4试样
4. 1试样型式和尺寸见图1。
单位为旁米
75± 0 2
15±0 2
图1试样
4.2试样A、B、C三面应相互平行，且与织物层垂直。D面为加T面，且D、E、F面与织物层平行。受力面A.C应平整光滑。
4.3试样制备按GB/T1446—2005中4.1的规定。4.4试样数量按GB/T1446—2005中4.3的规定。5仪器设备
5.1试验机
应符合（13/14462005第5章的规定。1
GB/T 1450.1—2005
5.2剪切夹具
剪切夹具见图2。
1—前盖板，
2一试样；
盖板：
4--螺钉M4×14t
螺拴M8×30；
滑块；
9…-—底座。
6试验条件
6.1试验环境条件
图2层间剪切夹具
按GB/T1446—2005第3章的规定。6.2加载速度
常规试验加载速度为（5~15）mm/min，仲裁试验加载速度为10mm/mn.7试验步骤
7.1试样外观检查按GB/T1446—2005中4.2的规定，单位为毫米
7.2试样状态调节按GB/T1446—2005中4.4的规定。7.3将合格试样编号，测量试样受剪面任意三处的高度和宽度，取算术平均值。测量精度按GB/T1446—2005中4.5的规定。
7.4将试样放入层问剪切夹具中，A面向上，夹持时以试样能上下滑动为宜，不可过紧。然后把夹具放置试验机上，使受力面A的中心对准试验机上压板中心。压板的表面必须平整光滑，7.5加载速度按6.2的规定
7.6对试样施加均匀、连续的载荷，直至破坏。记录破坏载荷。7.7有明显内部缺陷或不沿剪切面被坏的试样，应予作废。同批有效试样不足5个时，应重做试验，8计算

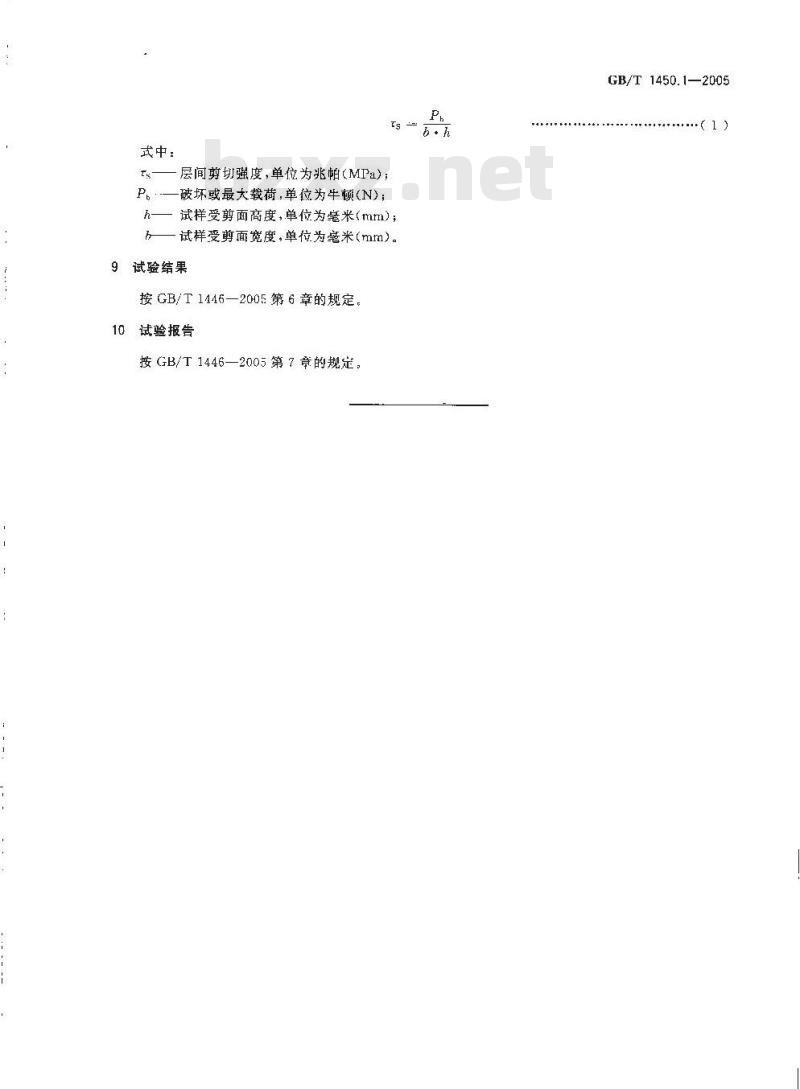

层间剪切强度按下式计算：
式中：
一层间剪切强度，单位为兆帕（MPa)：P.—破坏或最大载荷，单位为牛顿(N)；ts
h——试样受剪面高度，单位为毫米(mm);一试样受剪面宽度，单位为毫米（mm）。9试验结果
按GB/T1446—2005第6章的规定。10试验报告
按GB/T1446—2005第7章的规定。Ph
GB/T1450.1—2005
（1）
GB/T14501-2005
中华人民共和国
国家标准
纤维增强塑料层间剪切强度试验方法GB/T14501—2005
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码.100045
网址 bzcbs,com
电话6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2005年11月第一版2005年11月第一次印刷*
书号155066·1-26276定价800元如有印装差错由本社发行中心调换版权专有侵权必究www.bzxz.net
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T1450.1—2005
代替GB/T1450.1—1983
纤维增强塑料层间剪切强度试验方法Fibre-reinforced plastic composites-Deternination of interlaminar shear strength2005-05-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施
GB/T 1450.1--2005
本标准代替GB/T1450.1·-1983《玻璃纤维增强塑料层间剪切强度试验方法》。与GB/T1450.1-1983相比主要变化如下：
一标题“玻璃纤维增强塑料层间剪切强度试验方法”改为“纤维增强塑料层间剪切强度试验方法”
增加了原理（见第3章）；
采用国际单位制。
本标准由中国建筑材料工业协会提出。本标推由全国红维增强塑料标准化技术委员会归口。本标准主要起草单位：北京玻璃钢研究设计院、中国兵器工业集团第五三研究所、渤海船舶重工有限责任公司。
本标准主要起草人：胡中永、郭友英、李艳华、张荣琪、郑会保。本标准于1979年5月首次发布，1983年第一次修订，2003年第二次修订。1
1范围
纤维增强塑料层间剪切强度试验方法GB/T 1450.1—2005
本标推规定了层间剪切强度试验的试样、试验设备、试验条件，试验步骤及结果计算等。本标准适用于测定织物增强塑料的层间剪切强度。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版不适用于本标准，然而，鼓励根据本标难达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1446：-2005纤维增强塑料试验方法总则3原理
对特定形状的试样勾速如载，载荷方向与试样层间方向一致，使其在规定的受剪面内剪切被坏，以测定层间剪切强度。
4试样
4. 1试样型式和尺寸见图1。
单位为旁米
75± 0 2
15±0 2
图1试样
4.2试样A、B、C三面应相互平行，且与织物层垂直。D面为加T面，且D、E、F面与织物层平行。受力面A.C应平整光滑。
4.3试样制备按GB/T1446—2005中4.1的规定。4.4试样数量按GB/T1446—2005中4.3的规定。5仪器设备
5.1试验机
应符合（13/14462005第5章的规定。1
GB/T 1450.1—2005
5.2剪切夹具
剪切夹具见图2。
1—前盖板，
2一试样；
盖板：
4--螺钉M4×14t
螺拴M8×30；
滑块；
9…-—底座。
6试验条件
6.1试验环境条件
图2层间剪切夹具
按GB/T1446—2005第3章的规定。6.2加载速度
常规试验加载速度为（5~15）mm/min，仲裁试验加载速度为10mm/mn.7试验步骤
7.1试样外观检查按GB/T1446—2005中4.2的规定，单位为毫米
7.2试样状态调节按GB/T1446—2005中4.4的规定。7.3将合格试样编号，测量试样受剪面任意三处的高度和宽度，取算术平均值。测量精度按GB/T1446—2005中4.5的规定。
7.4将试样放入层问剪切夹具中，A面向上，夹持时以试样能上下滑动为宜，不可过紧。然后把夹具放置试验机上，使受力面A的中心对准试验机上压板中心。压板的表面必须平整光滑，7.5加载速度按6.2的规定
7.6对试样施加均匀、连续的载荷，直至破坏。记录破坏载荷。7.7有明显内部缺陷或不沿剪切面被坏的试样，应予作废。同批有效试样不足5个时，应重做试验，8计算
层间剪切强度按下式计算：
式中：
一层间剪切强度，单位为兆帕（MPa)：P.—破坏或最大载荷，单位为牛顿(N)；ts
h——试样受剪面高度，单位为毫米(mm);一试样受剪面宽度，单位为毫米（mm）。9试验结果
按GB/T1446—2005第6章的规定。10试验报告
按GB/T1446—2005第7章的规定。Ph
GB/T1450.1—2005
（1）
GB/T14501-2005
中华人民共和国
国家标准
纤维增强塑料层间剪切强度试验方法GB/T14501—2005
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码.100045
网址 bzcbs,com
电话6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2005年11月第一版2005年11月第一次印刷*
书号155066·1-26276定价800元如有印装差错由本社发行中心调换版权专有侵权必究www.bzxz.net
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
