本标准规定了顶杆示差法测定纤维增强塑料平均线膨胀系数的试样、仪器设备、试验步骤、计算和试验报告。本标准适用于用示差法测定纤维增强塑料的平均线膨胀系数。 GB/T 2572-2005 纤维增强塑料平均线膨胀系数试验方法 GB/T2572-2005 标准下载解压密码：www.bzxz.net

ICS 83.125
中华人民共和国国家标准
GB/T2572—2005
代寄Gé/T2572--1981
纤维增强塑料平均线膨胀系数试验方法Fifer-reiforced plastics composites-DeterminatianFor mean cefficient f linear expansion2005-05-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标推化管理委员会
2005-12-01实施

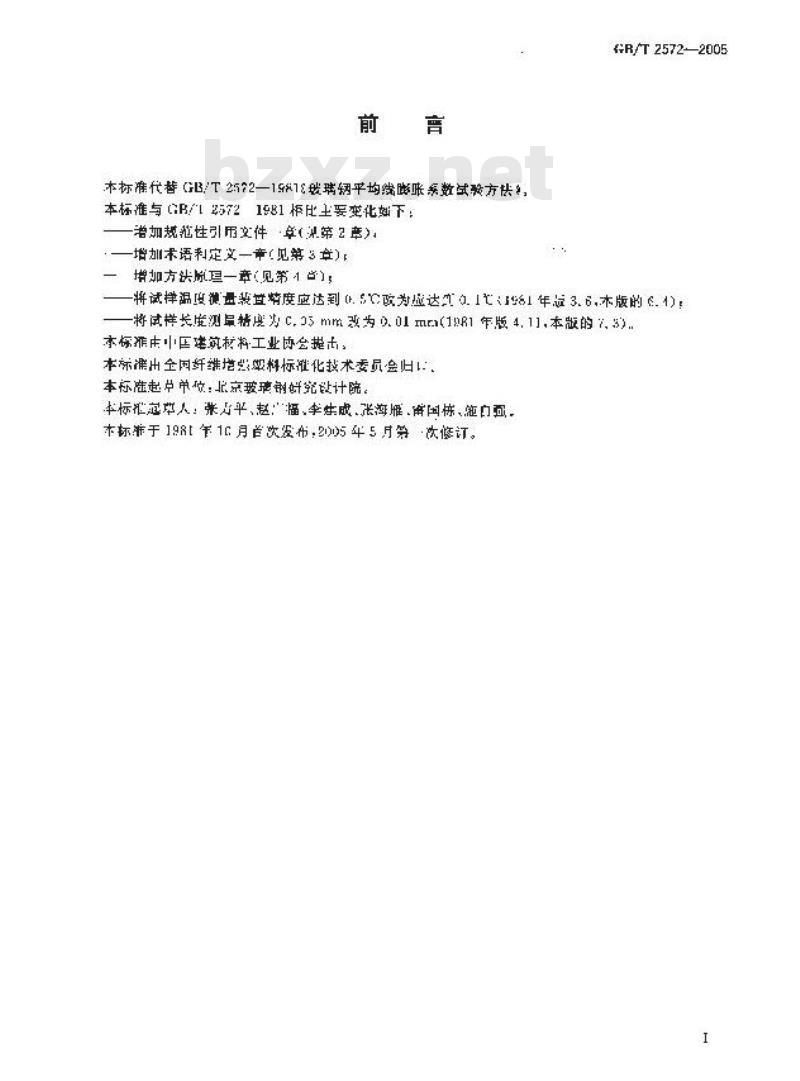

本标准代替GB/T2572—1818璃钢平均线账帐系数或验方快，本标准与（B/25721981柜比主要变化如下：治加规范性引用文件章（泌第2章）—增加术语利定文一童（见第章)增加方法所一章（见第1凸）
$R/T2572-—2005
将试样温德量装查情度应达到（.5政为应达0.11961年近3.6.本版的6.1)将试样长测晨精度为c,33mm改为0.01mra(10R1年版4.11.本版的7.3).本标雅由中区建筑材料工业协会提击：本标准出全国纤维增总率料标准化技术委员会归：本标准起草单位：北京戒璃钢研究设计院。本标准起草人，张平、赵幅、李生成.张海雁.带国栋、施自面，本标准于198[年1C月首次发布，2005年5月第次修订。1范围

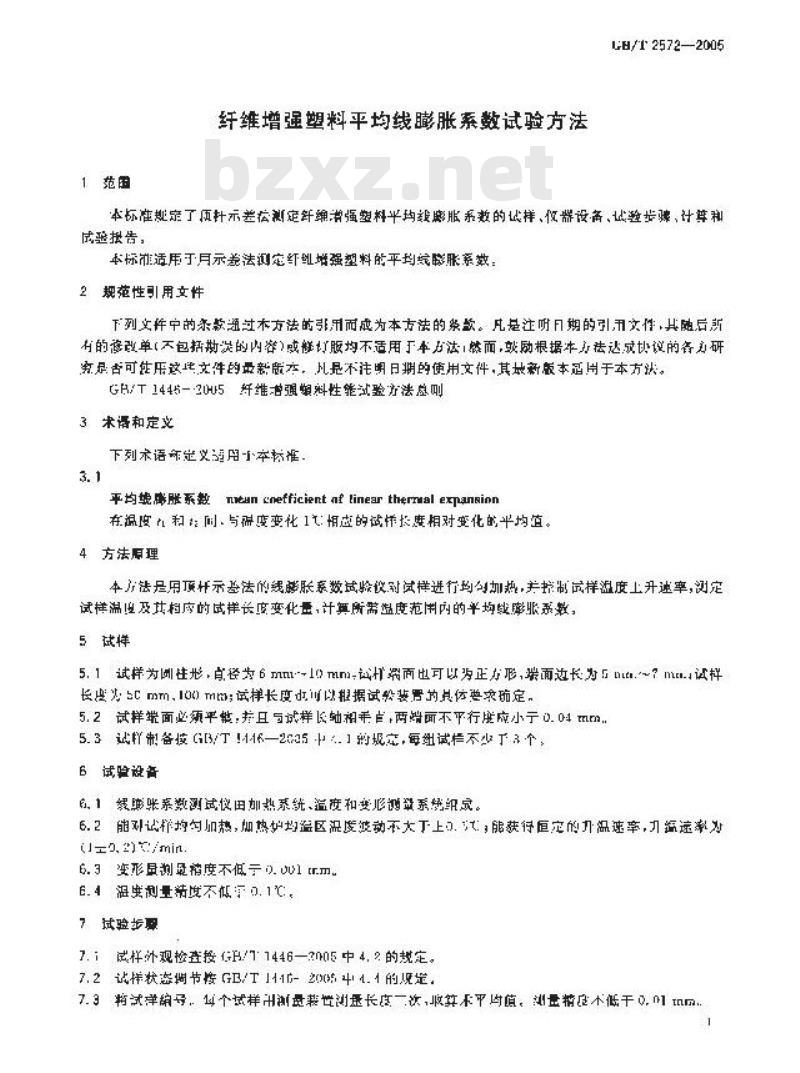

纤维增强塑料平均线膨胀系数试验方法CE/T2572—2005
本标准规定了历杆示差忘测定纤绳带强塑料平均我膨服系救的试样、仅器设备，试整步赚、计算和成整报告，
本标剂适用于月示差法测定虾灿增强塑料的平均统膨胀系效：2规范性引用文件
下列文件中的条款通过本方法的引用而成为本方法的条缺。是注明月期的引,用文件,其随后所有的渗改单（不包括期误的内咨)或解订服均不适用于本力法然而，鼓励根据牢力法达成快议的备为研究是可性这此文件的最新版本，从是不注明日期的使用文件，其地新版本用于本方法。GR/T1446-·3005纤维潜弧塑料性能试验方法总则3术语和定义
下列术语年定义用小本标准。
平均绕感服系数nean cnefficientnf tinear thermal expanginn在温度和：间、与需度变化1：相应的试样长度相对变化的半均值。4方法原理
本方法是用顶杆示差法的线能胀系数试验议对试样进行均勺加热，关控制成样温度土升速率，测定试样温理及其料底的成样长度变化量，计算所需盘度范用内的平均载率眼系数，5试样
5.1试样为酬住形，卓径为6mm--10mn-或案面也可以为正形，端面长为5nt.~？mm试样长变5cmm，100mm试择长度d可以推据试验装胃的具仿要求确定，5.2试样带面必须平错，并且与试样长轴相手自，两端面不乎行度应小亍.04mm，5.3试样制备疫G[3/！446—2095寸7.1的圾宽，每组试格不少于3个6试验设备www.bzxz.net
的，1线照账系数测试仪田如热系统、温度和变形诞量系织点。6.2能邓试样均勾加热，加热炉均盗区况废波动不大下上.：，能获得恒定的升温速率，几速率为(9.2):/min
6.3变形员测量精度不低于0).U1(r.m。6.4温量精度不低示0.1℃
？试验步双
7.：试样外观检查按6/71446—3005中4,2的规定。7.2试样状恋期节GB/T1115-20(514.1的规，7.3拍试详确号，4个试样测量装世测还长度一次，收算不平因值，量精定不低干0叫mGB/T2572—2005

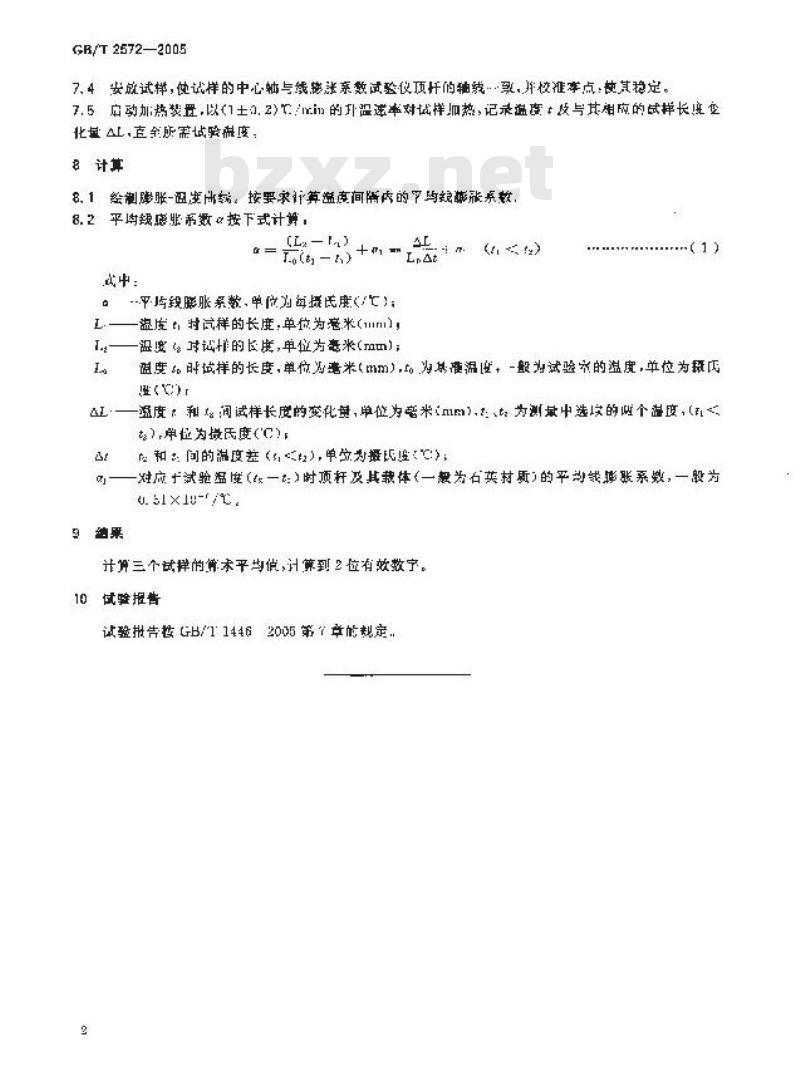

7.4安放试样，使试样的中心辖与线移涨系数试验仪项杆的轴线--致，并校准享点：快其奖定。7.5启动加热数置，以（1土，2)Tvim的升温速率对试样加热，记录温度+及与其相应的试样长度企化量让，直全所需站验温度
8计算
绘制膨胀-祖患函。按要求计算溢度间隔内的了线谢涨系效，8. 1
平因虑非系数α按下式计，
-平与毁膨胀系数，单定为每摄氏度（；L.
一湿虚t，对瓦样的长度：单位为毫米（m）温度（对试样的长典，单位为毫米（mm)；（1
值度呼试样的长度，单位为害米（mm），为其准温，-般为试验实的温度，单位为摄盗度：和间试样长度的变化量，单位为毫米mm)：为测量中选垃的两个温度，t,单位为摄氏度(C）
和间的温度差（单效为握度>
对应十减验温度（一）时顶杆及其兼体（一为石英材）的平动我账系效，一般为u.slxlu-r/c.
9随果
并算三个试样的算本平均供，计算到2位有效数宁，10试验报告
让验批告按GB/114462005第章的规定，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
