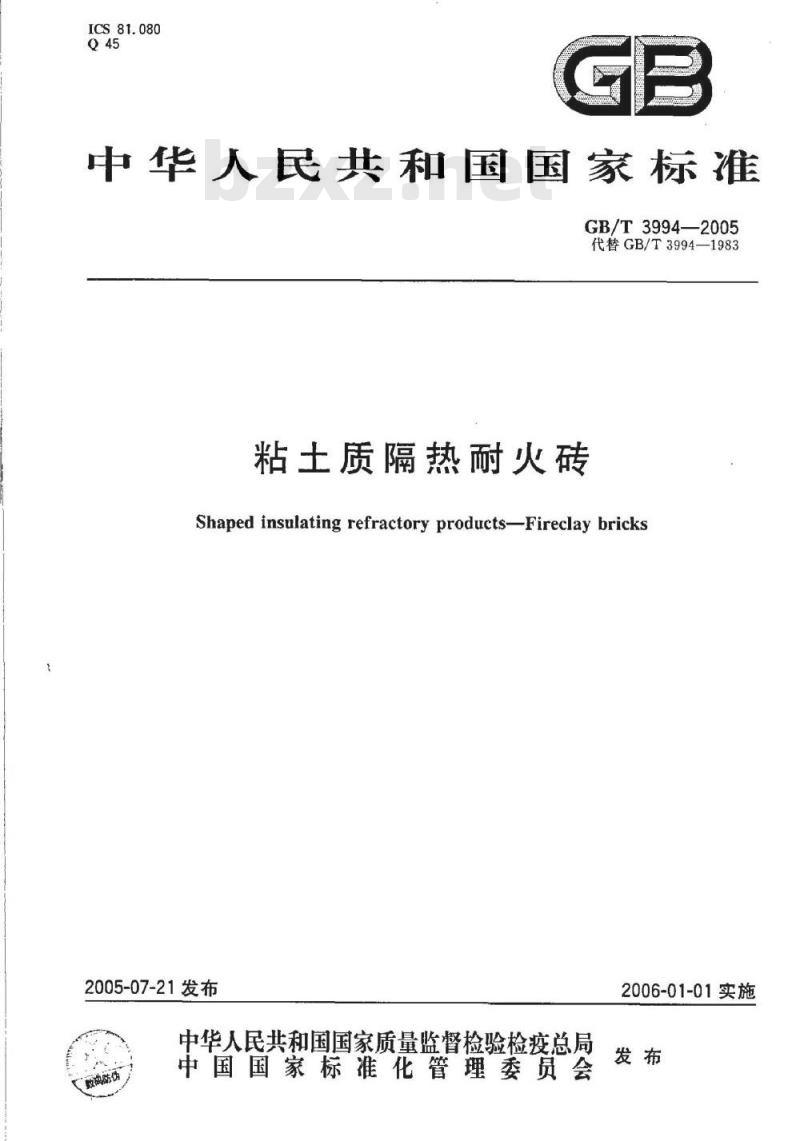

GB/T 3994-2005粘土质隔热耐火砖

ICS81.080
中华人民共和国国家标准
GB/T3994—2005
代替GB/T3994—1983
粘土质隔热耐火砖
Shaped insulating refractory products-Fireclay bricks2005-07-21发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-01-01实施

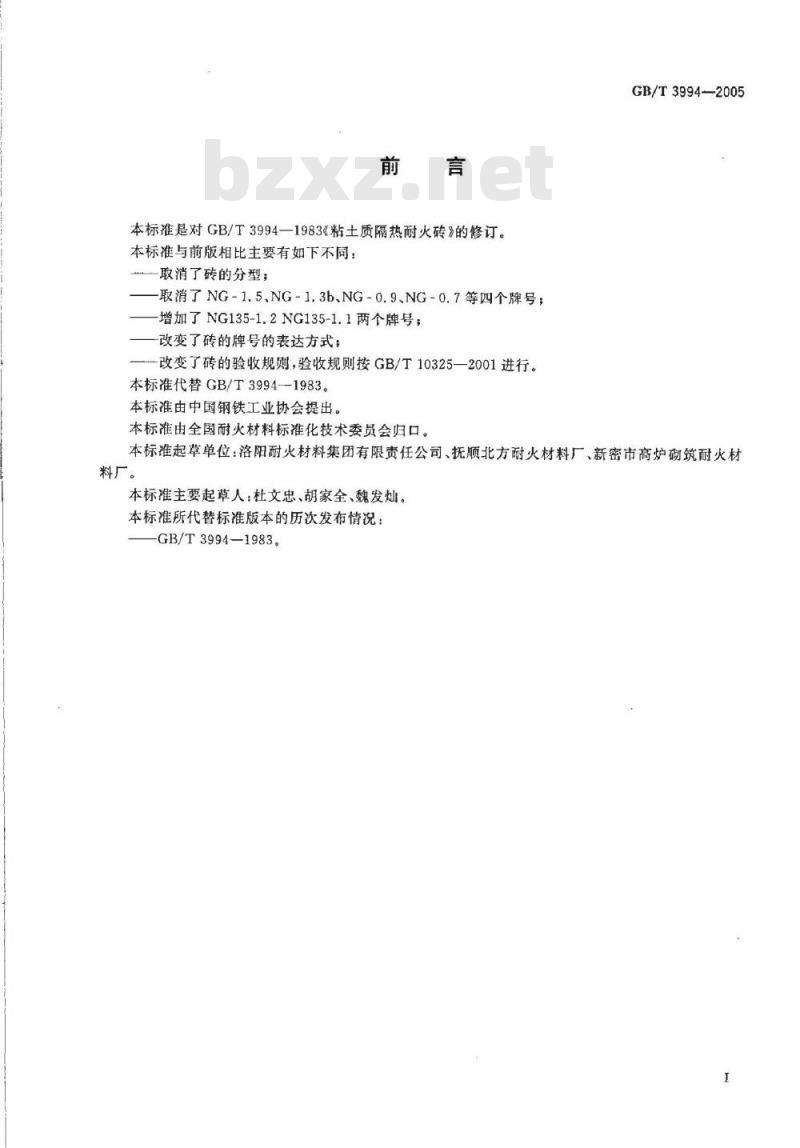

本标准是对GB/T3994—1983《粘土质隔热耐火砖》的修订。本标准与前版相比主要有如下不同：一取消了砖的分型；
-取消了NG-1.5、NG-1.3b、NG-0.9、NG-0.7等四个牌号；增加了NG135-1.2NG135-1.1两个牌号；-改变了砖的牌号的表达方式；
一改变了砖的验收规则，验收规则按GB/T10325一2001进行。本标准代替GB/T3994—1983。
本标准由中国钢铁工业协会提出。本标准由全国耐火材料标准化技术委员会归口。GB/T3994—2005
本标准起草单位：洛阳耐火材料集团有限责任公司、抚顺北方耐火材料厂、新密市高炉砌筑耐火材料厂
本标准主要起草人：杜文忠、胡家全、魏发灿。本标准所代替标准版本的历次发布情况：-GB/T3994-1983。

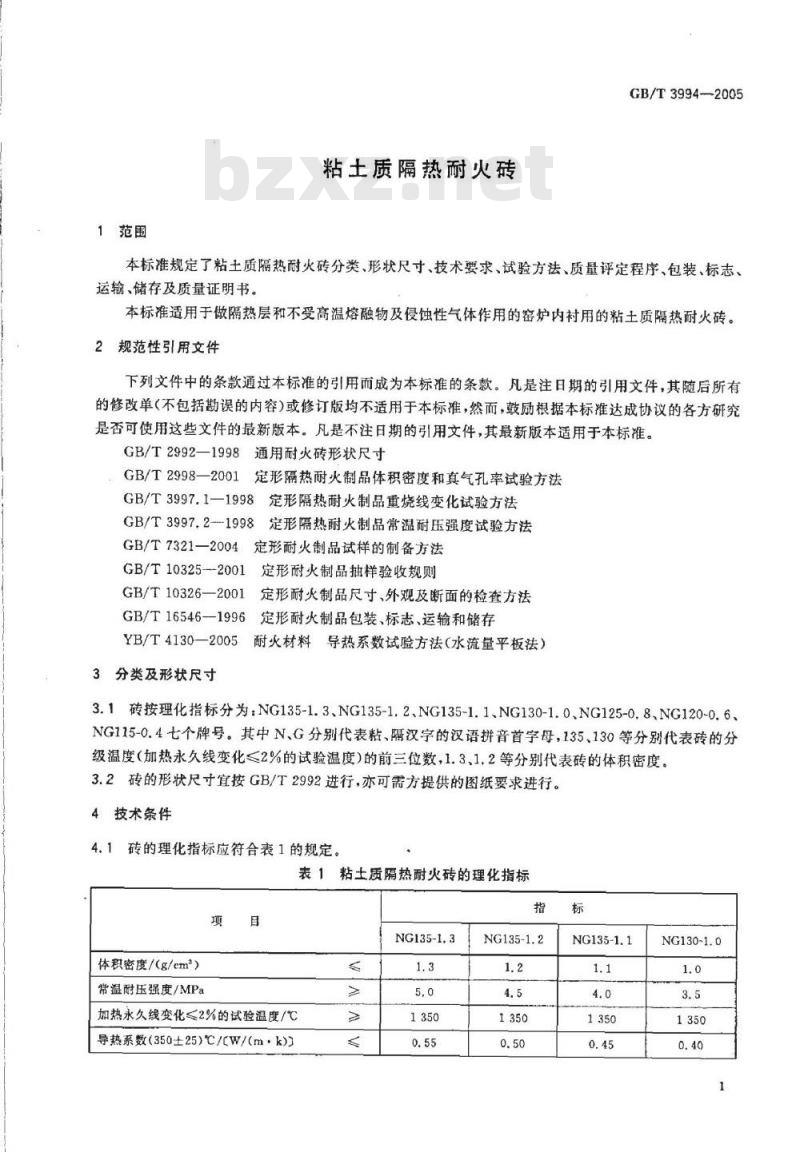

1范围
粘土质隔热耐火砖
GB/T3994—2005
本标准规定了粘土质隔热耐火砖分类、形状尺寸、技术要求、试验方法、质量评定程序、包装、标志、运输、储存及质量证明书。
本标准适用于做隔热层和不受高温熔融物及侵蚀性气体作用的密炉内衬用的粘土质隔热耐火砖。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2992—1998通用耐火砖形状尺寸GB/T2998—2001定形隔热耐火制品体积密度和真气孔率试验方法GB/T3997.1—1998定形隔热耐火制品重烧线变化试验方法GB/T3997.2--1998定形隔热耐火制品常温耐压强度试验方法GB/T7321—2004定形耐火制品试样的制备方法GB/T10325—-2001定形耐火制品抽样验收规则GB/T10326—2001定形耐火制品尺寸、外观及断面的检查方法GB/T16546—1996定形耐火制品包装、标志、运输和储存YB/T4130—2005耐火材料导热系数试验方法（水流量平板法）3分类及形状尺寸
3.1砖按理化指标分为：NG135-1.3、NG135-1.2、NG135-1.1、NG130-1.0、NG125-0.8、NG120-0.6、NG115-0.4七个牌号。其中N、G分别代表粘、隔汉字的汉语拼音首字母，135、130等分别代表砖的分级温度（加热永久线变化≤2%的试验温度）的前三位数，1.3、1.2等分别代表砖的体积密度。3.2砖的形状尺寸宜按GB/T2992进行，亦可需方提供的图纸要求进行。4技术条件
4.1砖的理化指标应符合表1的规定。表1粘土质隔热耐火砖的理化指标项
体积密度/（g/em）
常温耐压强度/MPa
加热水久线变化≤2%的试验温度/℃导热系数（350±25）℃/(W/（m.k））NG135-1.3
NG135-1.2
NG135-1.1
NG130-1.0
GB/T3994—2005
体积密度/（g/cm2）
常温耐压强度/MPa

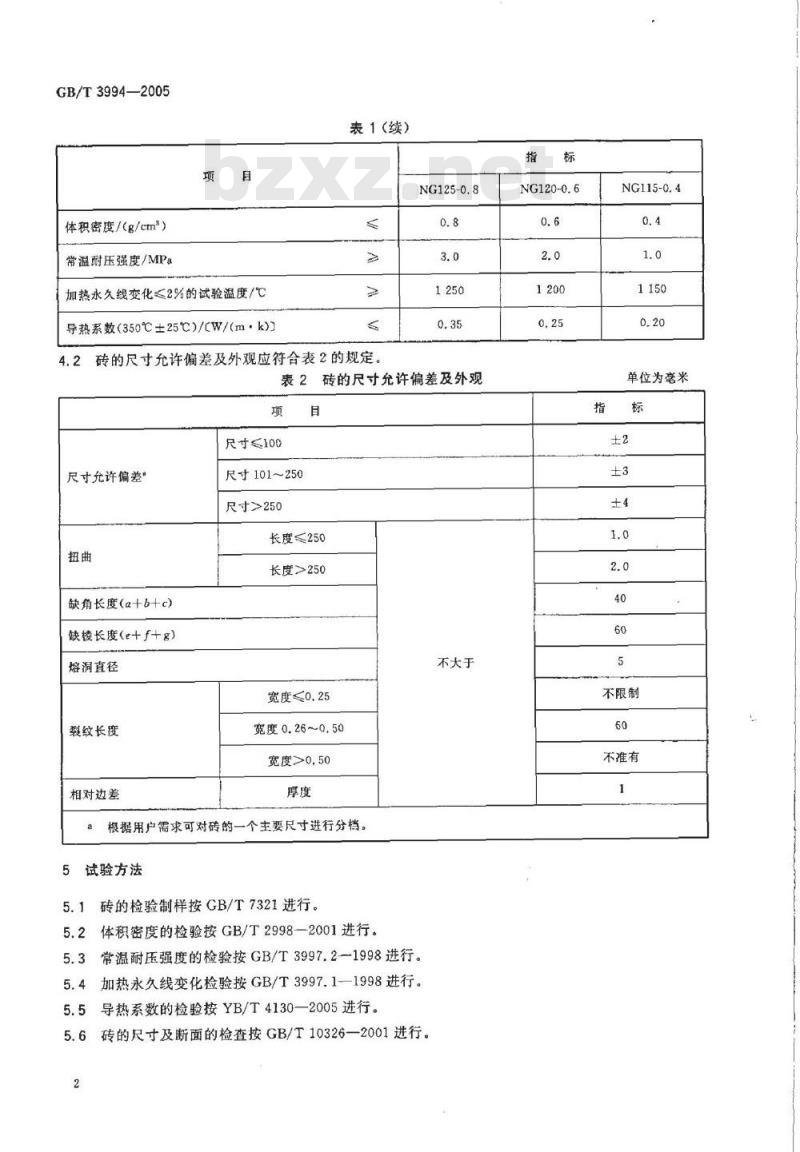

加热水久线变化≤2%的试验温度/℃导热系数（350℃±25℃)/cW/(m·k)）表1(续）
NG125-0.8
砖的尺寸允许偏差及外观应符合表2的规定4.2
表2砖的尺寸允许偏差及外观
尺寸≤100
尺寸允许偏差”
缺角长度（a+b+c)
缺棱长度（e++g）
熔洞直径
裂纹长度
相对边差
尺寸101~250
尺寸≥250
长度≤250
长度>250
不大于
宽度≤0.25
宽度0.26~0.50
宽度>0.50
根据用户需求可对砖的一个主要尺寸进行分档。5
试验方法
5.1砖的检验制样按GB/T7321进行。5.2体积密度的检验按GB/T2998—2001进行。5.3常温耐压强度的检验按GB/T3997.2-1998进行。5.4加热永久线变化检验按GB/T3997.1—1998进行。5.5导热系数的检验按YB/T4130—2005进行。5.6砖的尺寸及断面的检查按GB/T10326一2001进行。指
NG120-0.6
NG115-0.4
单位为毫米
不限制
不准有

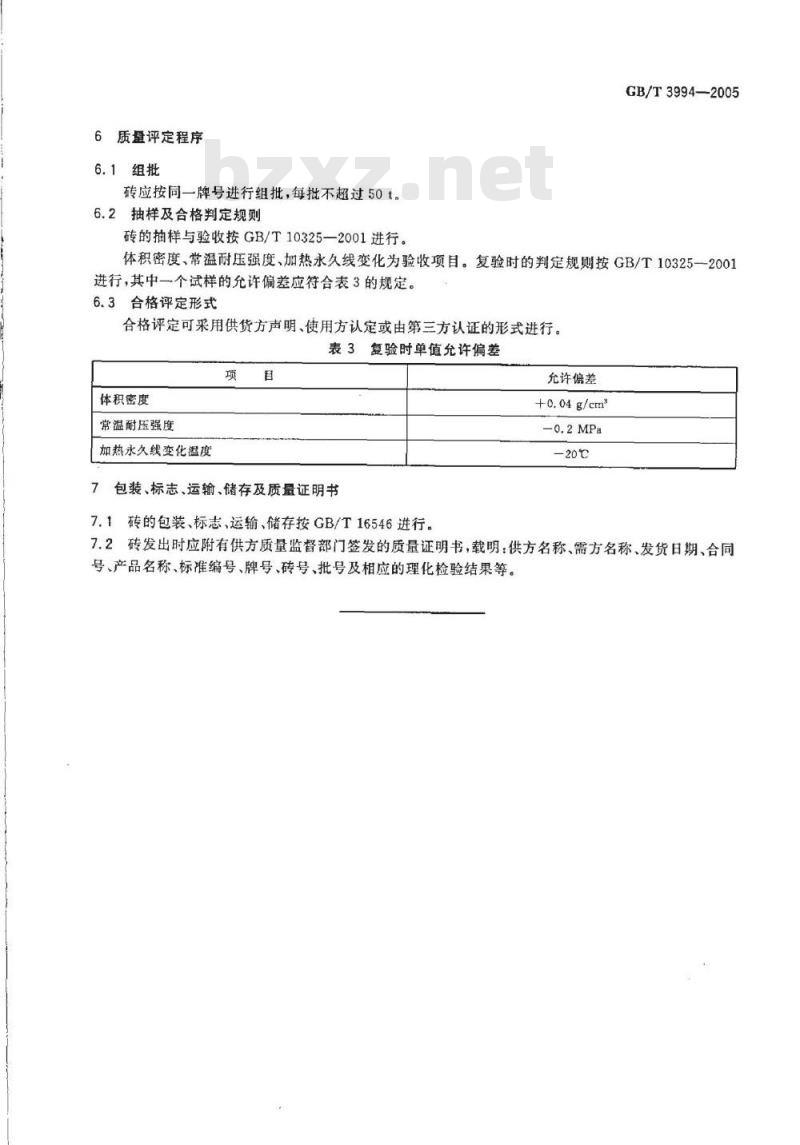

6质量评定程序
6.1组批
砖应按同一牌号进行组批，每批不超过50t。6.2抽样及合格判定规则
砖的抽样与验收按GB/T10325—2001进行。GB/T3994—2005
体积密度、常温耐压强度、加热永久线变化为验收项目。复验时的判定规则按GB/T10325一2001进行，其中一个试样的允许偏差应符合表3的规定。6.3合格评定形式
合格评定可采用供货方声明、使用方认定或由第三方认证的形式进行。表3复验时单值允许偏差
体积密度
常温耐压强度
加热永久线变化温度
7包装、标志、运输、储存及质量证明书7.1砖的包装、标志、运输、储存按GB/T16546进行。允许偏差
+0.04 g/crn
-20℃
7.2砖发出时应附有供方质量监督部门签发的质量证明书，载明：供方名称、需方名称、发货日期、合同号、产品名称、标编号、牌号、砖号、批号及相应的理化检验结果等。GB/T3994-2005
