UDC621.886.6

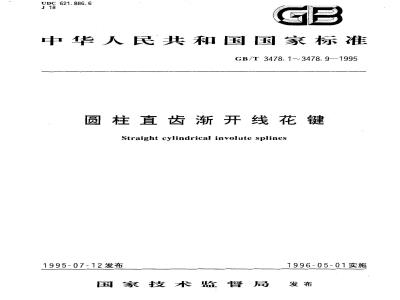

中华人民共和国国家标准
GB/T 3478. 1~3478. 9--1995
圆柱直齿渐开线花键
Straight cylindrical involute splines1995-07-12发布
1996-05-01实施
国家技术监督局发布bzxZ.net
中华人民共和国国家标准
圆柱直齿渐开线花键
Straight cylindrical involute splinesMeasuring pin
GB/T 3478.9—1995
本标准参照采用ISO4156《圆柱直齿渐开线花键一米制模数一齿侧配合一总论、尺寸和检验》第三部分“检验”。
主题内容与适用范围
本标准规定了测量圆柱直齿渐开线花键齿槽宽和齿厚用的量棒尺寸及技术要求本标准用于测量模数为0.25至10mm、齿数10至100、标准压力角为30°37.5°和45°的圆柱直齿渐开线花键的量棒。
2引用标准
优先数和优先数系
3量棒尺寸
3.1量棒型式和尺寸见图1和表1。3.2
当量棒尺寸超过表1数值时，可按GB321标准中的R40选取。I型
国家技术监督局1995-07-12批准其余
1996-05-01实施
量棒直径DR
基本尺寸一
极限偏差
GB/T 3478.9—1995
表1量棒尺寸
量棒型式
量棒直径DR
基本尺寸
极限偏差
GB/T3478.9—1995
续表1
量棒型式
3.3量棒直径的公差应遵守包容原则。4技术要求
4.1量棒的测量面不应有锈迹、黑斑和划痕等明显影响使用质量和外观的缺陷，两端面不应有锈迹和裂纹。
4.2量棒可用合金工具钢、炭素工具钢等耐磨材料制造。493
GB/T 3478.9—1995
4.3量棒测量面的硬度应为664~～825HV。4.4量棒应经稳定性热处理。
5标志与包装
5.1量棒上应标志：
制造厂注册商标；
b．量棒直径的基本尺寸。
量棒直径小于16 mm时，允许系挂带有上述标志的标签。5.2产品盒上应标志
a．产品名称、制造厂厂名与注册商标；b、量棒直径的基本尺寸。
5.3量棒在包装前应经涂油等防锈处理，并妥善包装。不得因包装不善在装运过程中损坏产品。5.4产品盒中应附有产品合格证。产品合格证上应有本标准的标准号、产品序号和出厂日期，检验部门印记。
附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部机械标准化研究所归口。本标准由机械工业部机械标准化研究所、成都工具研究所、长春汽车研究所、哈尔滨东安发动机厂等单位参加起草。
本标准主要起草人詹昭平、邱德裕、田其铸、常宝印、明翠新。494
