本标准规定了建筑结构用钢板的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书等。本标准适用于制造高层建筑结构、大跨度结构及其他重要建筑结构用厚度为6mm～100mm的钢板。钢带亦可参照执行本标准。 GB/T 19879-2005 建筑结构用钢板 GB/T19879-2005 标准下载解压密码：www.bzxz.net

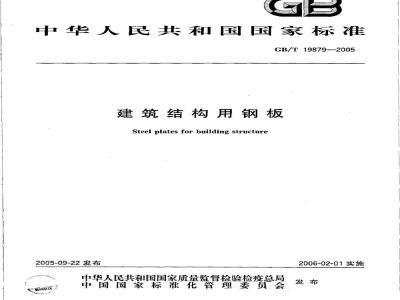

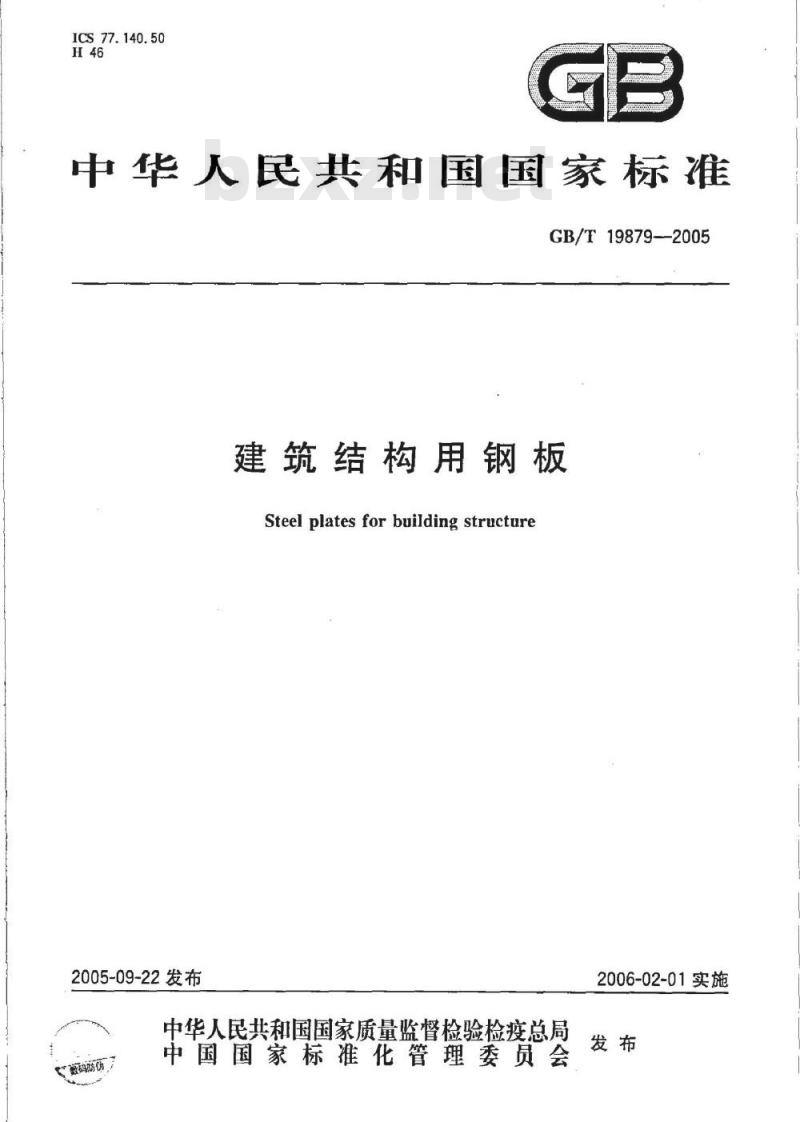

ICS 77.140.50
中华人民共和国国家标准
GB/T19879--2005
建筑结构用钢板
Steel plates for building structure2005-09-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
酸码脑伪
2006-02-01实施
GB/T19879-2005
本标准与日本工业标准JISG3136：1994《建筑结构用轧制钢材》的一致性程度为非等效。本标准与JISG31361994主要技术差异如下：提高了强度级别，增加了390MPa、420MPa、460MPa三个属服强度系列；降低了磷、硫含量和焊接碳当量；提高了届服强度下限值，降低了强度的厚度效应；提高了冲击功值；
增加了冷弯：
厚度方向性能可以保证到Z35级别。本标准与通用的碳素钢、低合金钢标准的主要差异：规定了屈强比、屈服强度波动范围；规定了碳当量CE和焊接裂纹敏感性指数Pcm降低了P、S含量。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：舞阳钢铁有限责任公司、冶金工业信息标准研究院。本标准主要起草人：常跃峰、赵文忠、王晓虎、张华红、唐-凡。本标准为首次发布。

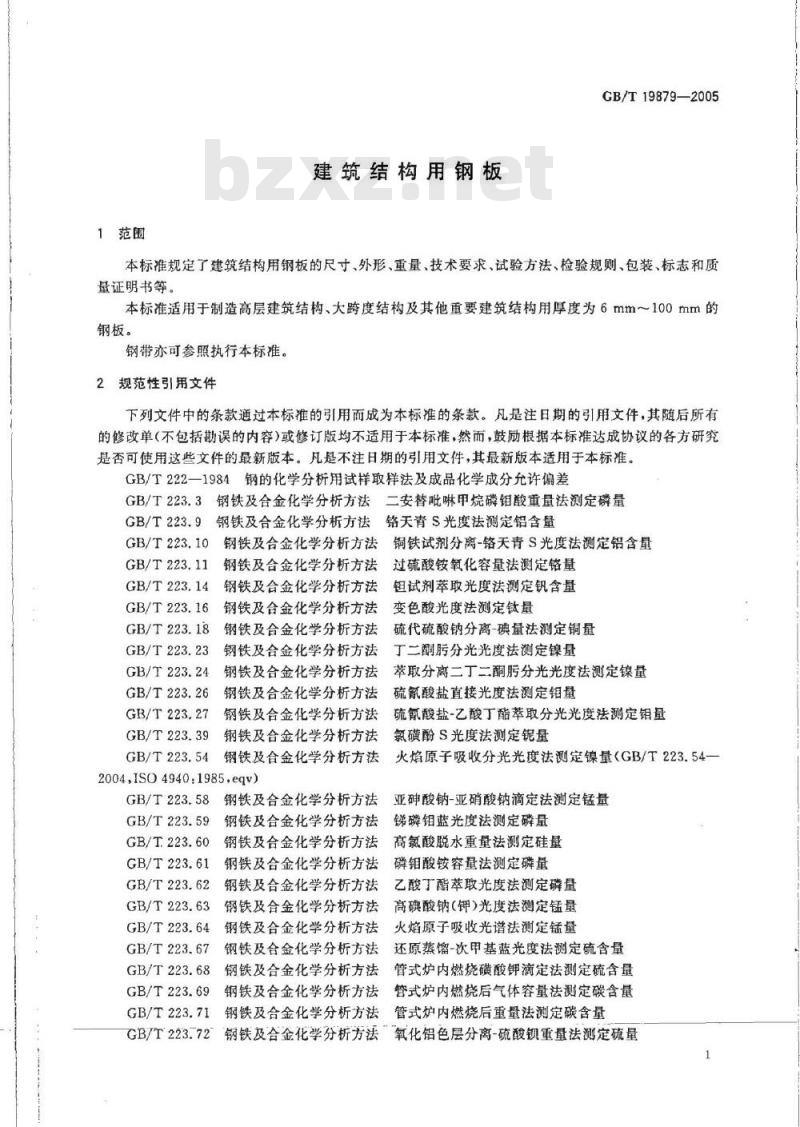

1范围
建筑结构用钢板
GB/T19879—2005
本标准规定了建筑结构用钢板的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书等。
本标准适用于制造高层建筑结构、大跨度结构及其他重要建筑结构用厚度为6mm～100mm的钢板。
钢带亦可参照执行本标准。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T222—1984钢的化学分析用试样取样法及成品化学成分允许偏差GB/T223.3钢铁及合金化学分析方法去二安替吡啉甲烷磷钼酸重量法测定磷量GB/T223.9钢铁及合金化学分析方法4铬天青S光度法测定铝含量
GB/T223.10
钢铁及合金化学分析方法
铜铁试剂分离-铬天青S光度法测定铝含量GB/T 223.11
钢铁及合金化学分析方法
GB/T223.14
钢铁及合金化学分析方法
GB/T223.16
GB/T223.18
钢铁及合金化学分析方法
钢铁及合金化学分析方法
GB/T 223. 23
钢铁及合金化学分析方法
GB/T 223.24
GB/T 223.26
GB/T 223.27
GB/T223.39
GB/T223.54
过硫酸铵氧化容量法测定铬量
钼试剂萃取光度法测定钒含量
变色酸光度法测定钛量
硫代硫酸钠分离-碘量法测定铜量丁二酮分光光度法测定镍量
钢铁及合金化学分析方法
萃取分离二丁二酮分光光度法测定镍量钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
2004,ISO4940.1985.eqv)
GB/T 223.58
GB/T223.59
GB/T. 223.60
GB/T223.61
GB/T223.62
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
GB/T 223.63
钢铁及合金化学分析方法
GB/T223.64
GB/T223.67
GB/T 223.68
GB/T223.69
GB/T223.71
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
硫氰酸盐直接光度法测定钼量
硫氟酸盐-乙酸丁酯萃取分光光度法测定钼量氟磺酚S光度法测定锯量
火焰原子吸收分光光度法测定镍量（GB/T223.54亚砷酸钠-亚硝酸钠滴定法测定锰量锑磷钼蓝光度法测定磷量
高氯酸脱水重量法测定硅量
磷钼酸铵容量法测定磷量
乙酸工酯萃取光度法测定磷量
高碘酸钠（钾）光度法测定锰量火焰原子吸收光谱法测定锰量
还原蒸馅-次甲基蓝光度法测定硫含量管式炉内燃烧磺酸钾滴定法测定硫含量管式炉内燃烧后气体容量法测定碳含量管式炉内燃烧后重量法测定碳含量GB/T223.72
钢铁及合金化学分析方法
氧化铝色层分离-硫酸钡重量法测定硫量1
GB/T19879--2005

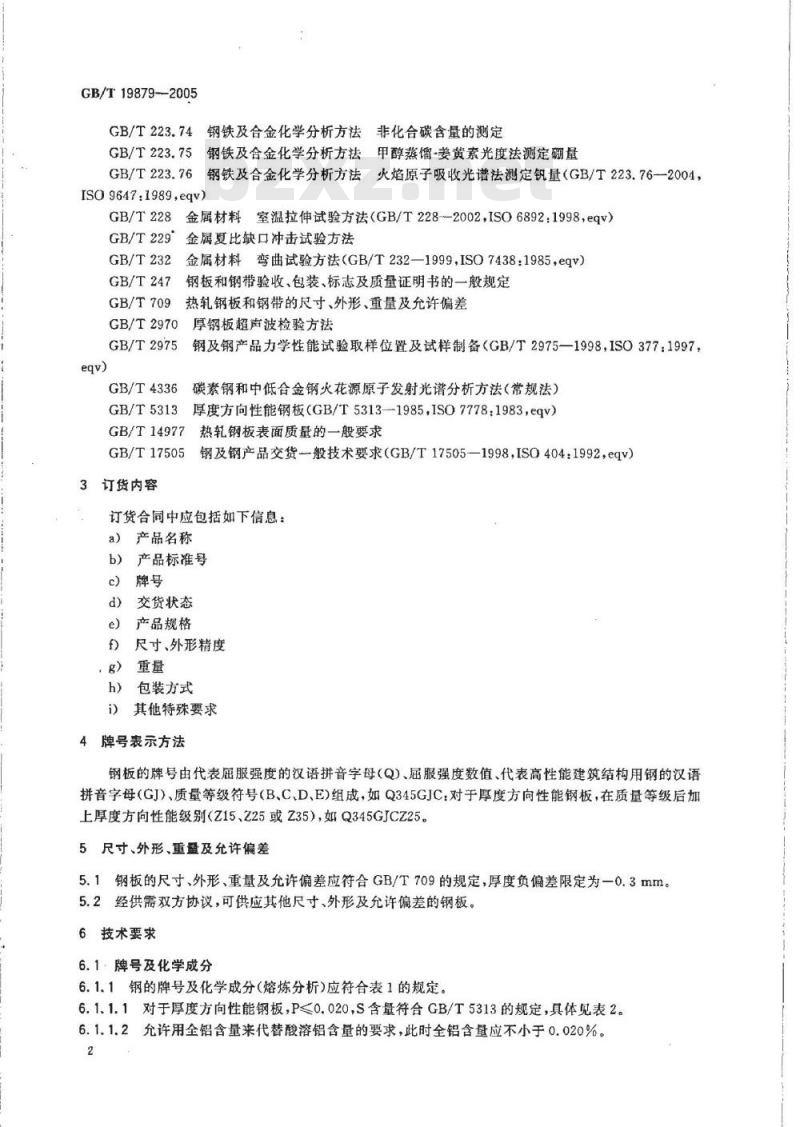

GB/T223.74钢铁及合金化学分析方法非化合碳含量的测定GB/T223.75钢铁及合金化学分析方法甲醇蒸馏-姜黄素光度法测定硼量GB/T223.76钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量（GB/T223.76—2004，ISO9647:1989,eqv)
GB/T228
GB/T229
GB/T232
GB/T247
GB/T709
GB/T2970
GB/T2975
GB/T4336
GB/T5313
室温拉伸试验方法（GB/T228--2002，ISO6892:1998，ev）金属材料
金属夏比缺口冲击试验方法
金属材料弯曲试验方法（GB/T232—1999，ISO7438：1985，eqv）钢板和钢带验收、包装、标志及质量证明书的一般规定热轧钢板和钢带的尺寸、外形、重量及允许偏差厚钢板超声波检验方法
钢及钢产品力学性能试验取样位置及试样制备（GB/T2975—1998，ISO377：1997，碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）厚度方向性能钢板（GB/T5313-1985，ISO7778：1983，egv）GB/T 14977
GB/T17505
3订货内容
热轮钢板表面质量的一般要求
钢及钢产品交货-般技术要求（GB/T17505—1998ISO404：1992，eqv）订货合同中应包括如下信息：
a）产品名称
b）产品标准号
c）牌号
d）交货状态
e）产品规格
f）尺寸、外形精度
：g）重量
h）包装方式
i）其他特殊要求
4牌号表示方法
钢板的牌号由代表屈服强度的汉语拼音字母（Q）、屈服强度数值、代表高性能建筑结构用钢的汉语拼音字母（GJ）、质量等级符号（B、C、D、E)组成，如Q345GJC：对于厚度方向性能钢板，在质量等级后加上厚度方向性能级别（Z15、Z25或Z35），如Q345GJCZ25。5尺寸、外形、重量及允许偏差
5.1钢板的尺寸、外形、重量及允许偏差应符合GB/T709的规定，厚度负偏差限定为一0.3mm。5.2经供需双方协议，可供应其他尺寸、外形及允许偏差的钢板。6技术要求
6.1牌号及化学成分
6.1.1钢的牌号及化学成分（熔炼分析)应符合表1的规定。6.1.1.1对于厚度方向性能钢板，P≤0.020,S含量符合GB/T5313的规定，具体见表2。6.1.1.2允许用全铝含量来代替酸溶铝含量的要求，此时全铝含量应不小于0.020%。2
6.1.1.3Cr、Ni.Cu为残余元素时，其含量应各不大于0.30%。GB/T19879—2005
6.1.1.4为了改善钢板的性能，可添加微合金化元素V、Nb、Ti等，当单独添如时，微合金化元素含量应不低于表中所列的下限；若混合加人，则表中其下限含量不适用。混合加人时，V、Nb、Ti总和不大于0.22%。
应在质量证明书中注明用于计算碳当量或焊接裂纹敏感性指数的化学成分。表1
Q235GT
质盘厚度/
Q345GJ
Q460GJ
≤0.55≤1.60
≤0.55≤1.60
<0.55≤1.60
厚度方向性能级别
化学成分（质量分数)/%
6.1.2碳当量(CE)或焊接裂纹敏感性指数(Pcm）Nb
0.0150.30≤0.30≤0.30
≥0.0150.30≤0.30≤0.30
≥0.0150.300.30≤0.70
≥0.015≤0.40≤0.30≤0.70
≥0.0150.700.300.70
硫含盘(质盘分数)/%
各牌号所有质量等级钢板的碳当量或焊接裂纹敏感性指数应符合表3的相应规定，应采用熔炼分析值并根据公式（1)或公式（2)计算碳当量或焊接裂纹敏感性指数，一般以碳当量交货。经供需双方协商并在合同中注明，钢板的碳当量可用焊接裂纹敏感性指数替代。CE(%)=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15（1）
GB/T19879-2005
Pcm(%）C+Si/30+Mn/20+Cu/20+Ni/60+Cr/20+Mo/15-+V/10+5B***.（2）表3
规定厚度下的碳当量CE/%
Q235GJ
Q345GJ
Q390GJ
Q420GJ
Q460GJ
交货状态
≤50mm
AR.N.NR.N+T
AR.N、NR.N+T
AR.N、NR.N+T
AR,N.NR,N+T、
Q+T、TMCP
>50~100mm
供需双方协商
规定厚度下的焊接裂纹
敏感性指数Pcm/%
≤50mm
供需双方协商
注，AR.热轧，N：正火NR：正火轧制，T：回火，Q：率火；TMCP：温度一形变控轧控冷。>50~100mm
供需双方协商
6.1.3成品钢板化学成分的允许偏差应符合GB/T222--1984的规定，供方如能保证，可不进行分析。6.2冶炼方法
钢由转炉或电炉冶炼。
6.3交货状态
钢板的交货状态为热轧、正火、正火轧制、正火十回火、淬火十回火或温度一形变控轧控冷。交货状态由供需双方商定，并在合同中注明。6.4力学性能和工艺性能
6.4.1钢板的拉伸、冲击、弯曲性能应符合表4的规定。6.4.1.1若供方能保证弯曲性能符合表4规定，可不作弯曲试验。若需方要求作弯曲试验，应在合同中注明。
6.4.1.2当厚度≥15mm的钢板要求厚度方向性能时，其厚度方向性能级别的断面收缩率应符合表5的相应规定。
届服强度R/（N/mm*）
钢板厚度/mm
Q235GJ
≥235
抗拉强
度，R./
(N/mm）
伸长率
冲击功
（纵向）
温度℃
不小于
180°曲试验
d一弯心直径
a=试样厚度
钢板厚度/mm
强比，
不大于
Q345GJ
Q390GJ
Q420GJ
Q460GJ
用服强度Re/(N/mm）
钢板厚度/mm
≥420
≥460
注1：1N/mm=1MPa。
表4（续）
抗拉强
度，R/
(N/mm）
伸长率
冲击功
(纵向）
温度℃
不小于
注2：拉伸试样采用系数为5.65的比例试样，注3：伸长率按有关标准进行换算时，表中伸长率A=17%与Asgmm=20%相当。表5
厚度方向性能级别
三个试样平均值
≥>15
断面收缩率2/%
GB/T19879-~2005
180\弯曲试验
d=弯心直径
a=试样厚度
钢板厚度/mm
单个试样值
屈强比，
不大于
6.4.1.3冲击功值按一组三个试样算术平均值计算，充许其中一个试样值低于表4规定值，但不得低于规定值的70%。
夏比（V型缺口）冲击试验结果不符合上述规定时，应从同一张钢板（或同一样坏上）再取3个试样进行试验，前后两组6个试样的算术平均值不得低于规定值，允许有2个试样小于规定值，但其中小于规定值70%的试样只允许有1个。6.4.2厚度小于12mm的钢板应采用小尺寸试样进行夏比（V型缺口）冲击试验。钢板厚度>8mm~12mm时，试样尺寸为7.5mm×10mm×55mm；钢板厚度6mm~8mm时，试样尺寸为5mm×10mm×55mm。其试验结果应分别不小于表4规定值的75%或50%。6.5表面质量
6.5.1钢板表面不允许存在裂纹、气泡、结疤、折叠、夹杂和压人的氧化铁皮。钢板不得有分层。6.5.2钢板表面允许有不妨碍检查表面缺陷的薄层氧化铁皮、铁锈、由压人氧化铁皮脱落所引起的不5
GB/T19879—2005
显著的表面粗糙、划伤、压痕及其他局部缺陷，但其深度不得大于厚度公差之半，并应保证钢板的最小厚度。
6.5.3钢板表面缺陷允许修磨清理，但应保证钢板的最小厚度。修磨清理处应平滑无棱角。需要焊补时，应按GB/T14977的规定进行。6.6超声波检验
厚度方向性能钢板应逐张进行超声波检验，检验方法按GB/T2970的规定，其验收级别应在合同中注明。其他牌号的钢板根据用户要求，并在合同中注明，也可进行超声波检验。6.7其他特殊技术要求
经双方协议，需方可对钢板提出其他特殊技术要求。7试验方法
每批钢板的检验项目、取样数量、取样方法、试验方法应符合表6的规定。表6
8检验规则
检验项目
化学分析
厚度方向性能
超声波检验
取样数量
1个(每炉号）
钢板验收由供方技术监督部门进行，需方有权进行验证。8.1
取样方法
GB/T222
GB/T2975
GB/T5313
试验方法bzxz.net
GB/T223
GB/T4336
GB/T228
GB/T229
GB/T232
GB/T5313
GB/T2970
8.2钢板应成批验收，每批钢板由同一牌号、同一炉号、同一厚度、同一交货状态的钢板组成，每批重量不大于60t。
对于要求厚度方向性能钢板，如果按批验收，每批应不大于25t。8.2.1Z25、Z35级钢板应逐张（原轧制钢板)检验厚度方向断面收缩率。8.2.2Z15级钢板可根据用户要求逐张（原轧制钢板）或按批检验厚度方向断面收缩率。按批检验时，应符合8.2条款的规定。
8.3钢板检验结果不符合本标准要求时，可进行复验。8.3.1检验项目的复验应符合GB/T17505的规定。8.3.2厚度方向断面收缩率的复验应符合GB/T5313的规定。9包装、标志、质量证明书
钢板的包装、标志、质量证明书应符合GB/T247的规定。GB/T19879-2005
中华人民共和国
国家标推
建筑结构用钢板
GB/T19879—2005
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数13千字2005年11月第一版2005年11月第一次印刷如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
