本标准适用于焊接护目镜和面罩的非光学测试。 GB/T 3609.2-1983 焊接护目镜和面罩非光学测试方法 GB/T3609.2-1983 标准下载解压密码：www.bzxz.net

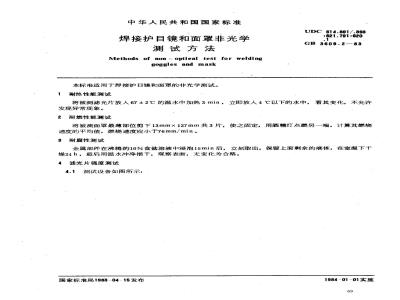

中华人民共和国国家标准
焊接护目镜和面罩非光学
测试方法
Methods of non - optieal test for weldinggoggles and mask
本标准适用于焊接护目镜和面罩的非光学测试。耐热性能测试
UDC 614.891/.893
: 621.791:620
GB 3609.2—83
将被测滤光片放人67±2℃的温水中加热3min，立即放人4℃以下的水中，看其变化，不允许发现异常现象。
2耐燃性能测试
将被测面罩最薄部位剪下13mm×127mm共3片，使之固定，用酒精灯点燃另一端。计算其燃烧速度的平均值，燃烧速度应小于76mm/min。3耐腐性测试
金属部件在沸腾的10%食盐溶液中浸泡15min后，立刻取出，保留上面剩余的液体，在室温下干燥24h，最后用温水冲净措干，观察表面，无变化为合格。滤光片强度测试
测试设备如图所示：
国家标准局1983-0415发布
1984-01-01实施
固定螺栓
稳定压板
测试样品免费标准bzxz.net
橡胶垫
支撑座
钢球投放孔
GB3609.2—83
定位尺
固定螺栓
标高柱
镜片抗冲击测试装置示意图
设备的主要部件，均由不锈钢制成。基本结构以标高柱为界，可分为上、下两个部分，上半部是标高柱，与标高柱连接的部分是定位尺，可随时调节自由上、下滑动，所需高度用固定螺栓把位置固定，定位尺的另一端是钢球投放孔，孔的中心要对准测试样品的中心。下半部为固定样品的支架装置，钢座中间为中空尺寸略小于镜片尺寸，可分别备有长方形和圆形的两种样品槽。测试长方形镜片，钢座的上面（中间）铣出一个长108mm、宽50mm、深6mm的样品槽；测试圆形镜片，钢座上面（中间）铣出一个直径为54mm、深6mm的样品槽，放测试样品。样品的上、下面各放有厚度3mm、布氏硬度为40±2的橡胶垫圈，最上面再由稳定压板和固定螺栓将测试样品固定于槽内。4.2测试方法简要说明
16g的钢球，从高度为0.6m处，不给予任何动能，使之自由垂直下落到滤光片或保护片上，无破损者为合格。如果是1片保护片、2片滤光片，或是2片保护片、1片滤光片合在一起的情况，用同样设备、相同重量的钢球从1.2m处自由下落到镜片上，连续冲击3次无坏损为合格。4.3测试过程
将测试样品置于样品槽中，样品保持水平状态，上、下各放置橡胶圈垫，装上稳定压板，把定位尺固定在0.6m的位置，并用固定螺栓将样品及定位尺固定。然后使用16g的钢球由投放孔中，不给任何动能，使之自由落到测试样品上。测试3层镜片，用同样的方法进行，定位尺固定在标高柱的1.2m处即可按上述过程进行。70
GB3609.2-83
附加说明：
本标准由中华人民共和国劳动人事部提出。本标准由北京市劳动保护科学研究所负责起草。本标准主要起草人李淑贤、邢志明、提长清、杜霞。71
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
