中华人民共和国国家标准
软磁合金直流磁性能测量方法
Measurement method of direct magnetic propertiesof soft magnetic alloys
GB 3657—83
本标准适用于在室温下测量由软磁合金（铁～镍、铁－钴－钒、铁～铝系合金等）所制备的环形试样的基本磁化曲线和磁滞回线上的各磁性参数：磁感应强度B、磁场强度H、磁导率μ、剩余磁感应强度B，、矫顽力He、矩形比B,/Bm。不大于测量误差时，允许采用其它测量方法。测量原理及线路

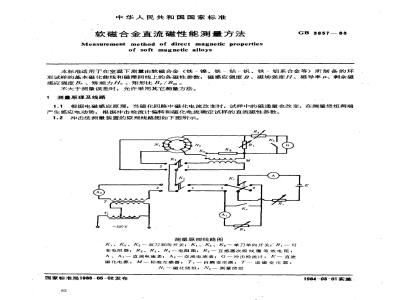

1.1根据电磁感应原理，当磁化回路中磁化电流改变时，试样中的磁通量也改变，在测量绕组两端产生感应电动势，根据冲击检流计偏转和磁化电流确定试样的直流磁性参数。1.2冲击法测量装置的原理线路图如下图所示。测量原理线路图
K,、K2、K双刀双向开关，K、Ks、K单刀单向开关R可变电阻器，R2、R3、R。-电阻箱，Rs一互感器次级线圈等效电阻，A、A1一直流电流表，A2一交流电流表，G一冲击检流计，E一直流磁化电源，M—标准互感器，T,一自耦变压器，T一退磁变压器，N—磁化绕组：Nz一测量绕组
国家标准局1983-05-02发布
1984 -03 -01实施
GB 3657-88
1.3本测量装置中标准互感器M用来对冲击检流计进行定标。自耦变压器T，和退磁变压器T用来对试样进行退磁。
2试样
2.1对厚度不小于0.15mm的带材采用环形试样，其内直径为32mm，外直径为40mm，查加厚度为5～7mm；对厚度小于0.15mm的带材，沿轧制方向取宽10mm的条，卷绕成内直径为25mm，外直径为32mm的环形试样。
2.2试样应平整，无毛刺和裂纹等缺陷。2.3试样在热处理前用精度为0.02mm的卡尺测量内直径和外直径，然后用公式（2）计算平均直径用感量为千分之一克的天平称量试样，然后用公式（3）计算试样的横截面积。2.4制备好的试样，首先要进行热处理。经热处理后的试样不应再受到应力（冲击、压缩、拉伸、弯曲、振动等）的作用。
2.5将热处理后的试样装入由非磁性绝缘材料作成的试样盒中，在试样盒外均匀地绕上测量绕组N2，然后再绕上磁化绕组NMi。
3测量装置中的仪器和元件
3.1冲击检流计
自由振动周期不小于18s；
电量常数不大于10*C/（mm·m），电流常数不大于10-°A/（mm·m）；3.2直流电流表A和A1
A和A,为多量程电流表，其精度不低于0.5级，测量范围分别为1mA～6A和1mA～1A。3.3直流磁化电源E
输出电压：0～20V连续可调，
输出电压稳定性：每分钟不超过±0.05%，纹波电压：满档不大于2mV，
输出电流：0～6A。
3.4标准互感器M
标准互感器的精度不得低于0.2级，互感值可为0.1或0.05H。3.5滑线电阻R
该电阻最大可允许通过6A电流。3.6电阻箱R2、R3、R
阻值范围为0～100000，最小步进值为0.1α，功率不小于0.25W。3.7电阻Rs
该电阻值与互感器次级线圈的电阻值相等。3.8仪器检定
本标准所用的仪器、仪表应定期送往计量部门检定。4测量步骤
4.1首先用标准互感器对冲击检流计进行定标。按图1所示，将测量绕组Nz两端用试样测量绕组的等值电阻连接，转换开关K2、K：置于1位置，K闭合，K.接通M，调节电阻R1，使标准互感器的初级线通一适当大小的电流I。当用开关K，使电流换向时，冲击检流计的光点发生偏转，由（1）式计算出冲击检流计的冲击常数K：83
GB 3657--88
式中：K-
一冲击检流计冲击常数，Wb/分格，一标准互感系数，H，
一电流，A，
一冲击检流计光点偏转，分格。a
测量常数K时检流计的偏转在标尺的1/3、1/2、2/3处三点取平均值。检流计冲击常数K与冲击检流计的串联电阻R3和并联电阻R,有关，根据测量要求调节R3和R4，然后再测常数。4.2如果在基本磁化曲线的拐点以下测量，测量前应用感应法对试样退磁，如图1所示。开关K2K置于2位置，将试样接人退磁回路中，调节自耦变压器T，使试样磁化到基本饱和（超过磁化曲线拐点），然后把退磁变压器T的次级绕组缓慢地抽出约1m的距离，再将次级绕组转90度角，断开电源。退磁时间约为20s，退磁频率为50Hz。4.3在给定的磁场强度下测量磁感应强度和磁导率。测量时将试样按图1接人测量装置中，开关K和K，均置于1位置，K，置于2位置，K闭合，K。接通电阻R5，调节电阻R满足给定的磁化电流，用开关K使电流换向，冲击检流计的光点偏转α，用公式（4）、（5）和（7）计算磁场强度和试样在该磁场强度下的磁感应强度和磁导率。4.4在每一磁场下进行测量时，首先在该磁场下进行磁锻炼，磁锻炼频率约为每秒一次，磁锻炼次数约7～10次。
4.5在测完磁感应强度后，在同-一磁场下测剩余磁感应强度B，用K,断电，记下冲击检流计偏转格数αo，把α带人（6）式计算出剩余磁感应强度B。4.6在给定的磁场下按4.3的步骤进行测量，然后打开K4，开关K1从1位置迅速置于2位置时，冲击检流计偏转格数αc，反复调节R2直到αc=α/2为止，将A,的示值Ic代人（4）式计算出矫顽力Hc
4.7为保护冲击检流计，只有当读冲击检流计光点偏转时，才将开关K,打开。5计算
5.1试样的平均直径用（2）式计算：d
式中：d-
试样平均直径，m，
试样内直径，m，
D-—试样外直径，m。
5.2试样的横截面积用（3）式计算：s-
式中：S-
-试样的横截面积，m2，
试样质量，kg，
试样密度，kg/m2。
5.3磁场强度H用（4）式计算：
式中：H
磁场强度，A/m，
磁化绕组匝数；
磁化电流，A。
（3）
（4）
GB 3657--83
5.4试样的磁感应强度B用（5）式计算：B
式中：B-—磁感应强度，T
冲击检流计偏转格数，分格：
N2——测量绕组匝数。
5.5剩余磁感应强度B，用（6）式计算：B, =
式中： B,-
一剩余磁感应强度，T
一冲击检流计偏转格数，分格；Ka
K(α-2ao)
——测量Br时K,断电冲击检流计偏转格数，分格。ao
试样的相对磁导率ur用（7）式计算：5.6
式中：μ-wwW.bzxz.Net
测量误差
相对磁导率
磁导率，H/m；
4元月
-真空磁导率（μa=4元×10-7），H/m。X 107
如果满足本标准的要求，测量磁感应强度B的相对误差不超过±3%，测量磁场强度H的相对误差不超过±2%。
GB 3657—83
附录A
（参考件）
本方法所用到的公式均采用国际单位制，如果换成高斯单位制则是：2MI
式中：K-
检流计冲击常数，Mx/分格，
M——互感系数，H，
一电流，A，
α1冲击检流计偏转格数，分格。B=
式中：B-
磁感应强度，Gs;
a、ao
式中：H-
剩余磁感应强度，Gs
冲击检流计偏转格数，分格，
试样横截面积，cm2
测量绕组匝数。
磁场强度，Oe
Ni——磁化绕组匝数；
试样平均直径，cm。
式中：u-
磁导率。
式中：d-
试样内直径，cm，
D——试样外直径，cm。
式中：m—
试样质量，g：
-试样密度，g/cm3。
附加说明：
K(α-2αo)
本标准由中华人民共和国治金工业部提出。本标准由大连钢厂负责起草。
本标准主要起草人俞贞顺、吴隆鹏、董安智。86
