中华人民共和国城镇建设行业标CJ/T 3042-1995
污水处理用辐流沉淀池
周边传动刮泥机
The scraper with peripheral drive for radial flow sedimentationtankin sewagetreatmentplant
1996-01-03发布
中华人民共和国建设部发布
1996~06-01实施
中华人民共和国城镶建设行业标污水处理用辐流沉淀池
周边传动刮泥机
The scraper with peripheral drive forradial flow sedimentation tank in gewage treatment plant主题内容与适用范围
CJ/T 3042—1995
本标准规定了污水处理用辐流沉淀池闹边传动刮泥机（以下简称刮泥机）的型式与基本参数、型号编制、技术要求、试验力法和检验规则、标志、包装和运输。本标适用于刮泥机：也适用于周边传动吸泥机的设计、制造、检验和验收。2引用标准
电控设备第一部部分：低压电器电控设备GB4720
源自网络
GB 4879防锈包装
GB4942.2低压电器外死防护等级GB 5083
GB 5226
GBJ 14
GBJ 17
生产设备安全卫生设计总则
机床电器设备通用技术条件
室外排水设计规范
钢结构设计规范
CGBJ205钢结构工程施工及验收规范JB8产品标牌
JB2839人字形刷握及巢电环
SYT4007涂装前钢材裘面处理规范用者馍之
CJ/T3035城镇建设和链筑工业产品型号编制规则3型式与基本需数
3.1型式
刮泥机主要由中心支座、主梁，排渣斗，传动装置，刮板、桁架等部件组战。型式如图1所示。中华人民共和国建设部1996-01-03批准-TTKAONT KAca-
1996-06-01实施
3. 2 基本参数
CJ/T3042—1995

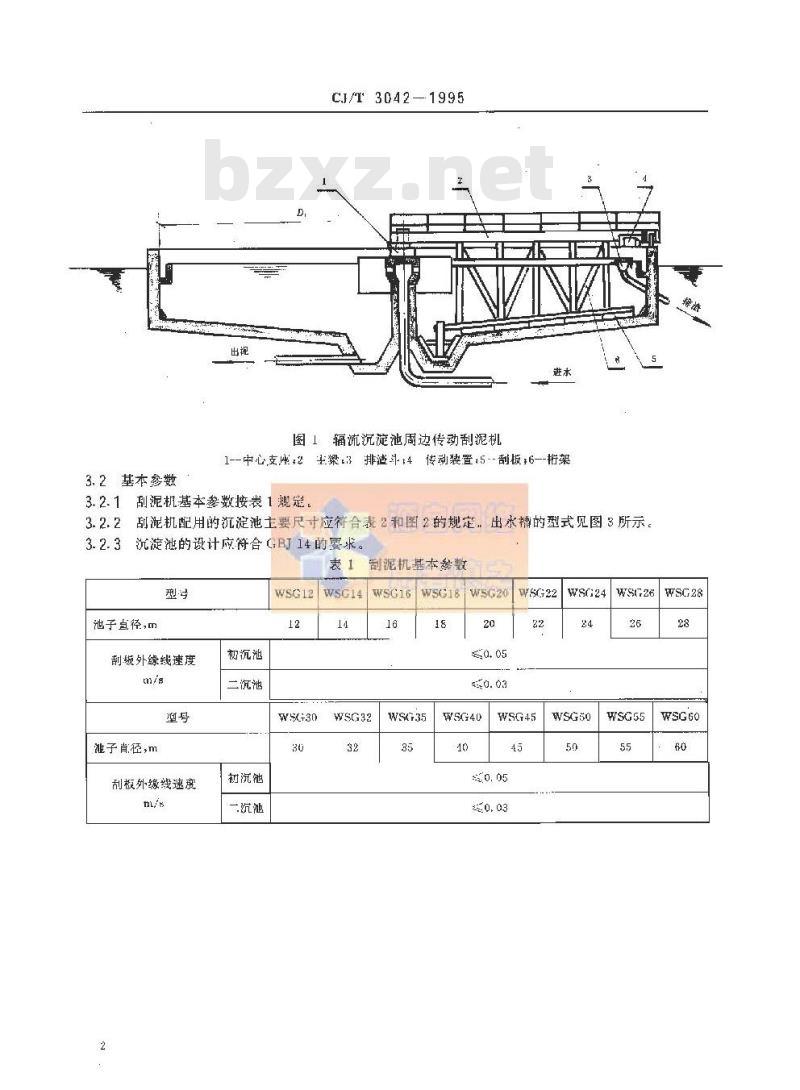

图1辐流沉淀池周边传动刮泥机
1--中心支座2主梁.3排泄斗14传动装置15-刮板：6--桁架3.2.1刮泥机基本参数按表1规是。3.2.2刮泥机配用的沉淀池主要尺寸应符合表2和图2的规定出水槽的型式见图3所示。3.2.3沉淀池的设计应符合BT14的要求。表1
池子点径,m
刮版外缘线速度
泄子首径，m
刮板外缘速度
初沉泄
三流池
初流池
二沉池
刮泥机基本盆数
WsG18wsG20
斜112
CJ/T30421995
图2沉淀池十要尺寸

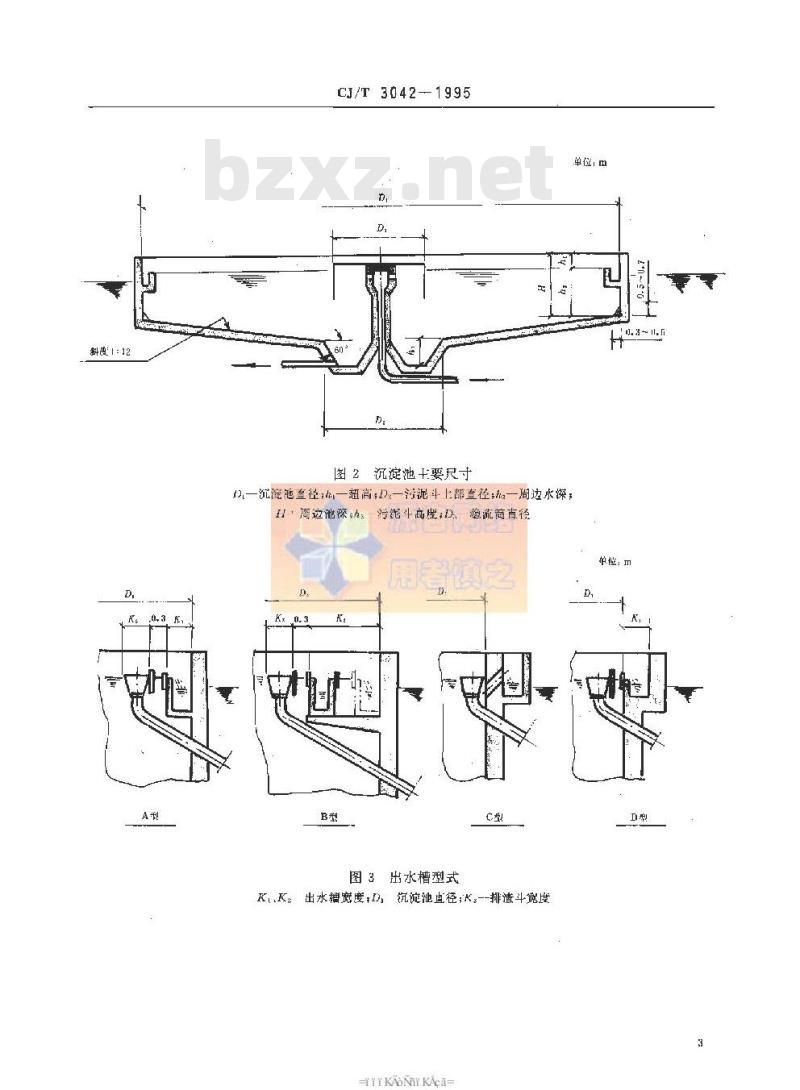

一沉流范直径：4一超高：D一污泥平上部直径，h一周边水湾边池深污范牛中度D、施流简直待用者慎之
图3出水槽型式
Ki.K出水糟宽度，D沉淀池点径;K--排渣斗觅度-TTKAONTKAca-
单位m

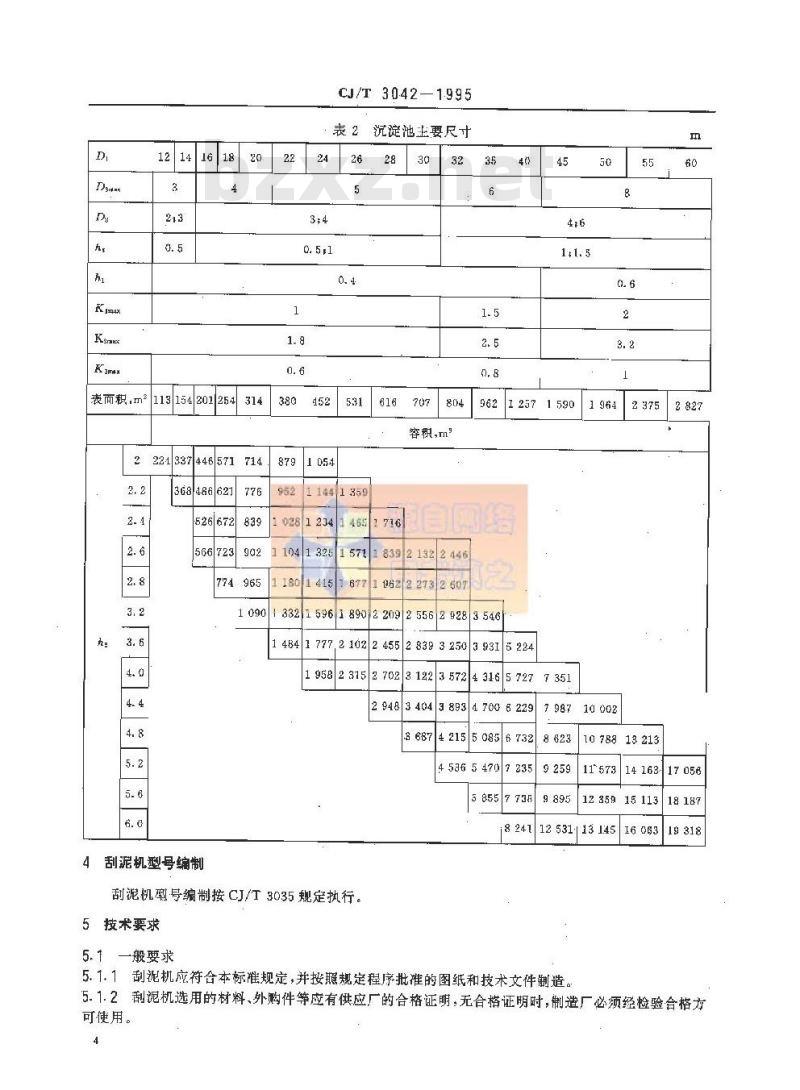

. , n
Ksatoe
表而积.n\
113154201254
224337446571714
368486621
526672
566723902
4刮泥机型号编制
CJ/T3042—1995
11441359
沉淀池主要尺寸
1028123414551716
容积，m
110413251571
183921322446
118014157677196222732607
10901332159618902209255629283546148417772102245528393250393152241958231527023122357243165727735129483404389347006229
798710 002
4215508567328623此内容来自标准下载网
453654707235
5855773
刮泥机型导编制按CJ/T3035规定执行。5技术要求
5.1一般要求
1078818213
14 16317 056
123591511318187
12 53113 14516 063
5.1.1刮机应符合本标准规定，并按规定程序批准的图纸和技术文件制造。5.1.2刮泥机选用的材料、外购件等应有供应厂的合格证明，无合格证明时，制造厂必须经检验合格方可使用。
CJ/T3042—1995
引.1.3所有的零件、部件必须经检验合格：方可进行装配。5.1.4水下紧固件应使用不锈钢材料。5.2整机性能要求
5.2.1刮泥机外形尺寸应符合沉淀池主要尺寸的要求。5.2.2刮泥机刮板外缘线速度应符合表1规定。5.2.3刮泥机运转应平稳正常，不得有冲击、振动和不正常的响声。5.2.4池底刮泥板安装后应与池底坡度相吻合，阑板与池底距离为50～100mm，橡胶刮板与池底的距离不应大于10mm。分段刮板运行轨迹应筱此重叠，重叠量为150~250mm。5.2.5焊接件各部焊缝应平整，光滑，不应有任何裂缝和较严重的气孔、夹渣、未焊透、未熔合等缺陷，其质量应按GB J205中的三级标准进行检验。主染的对接焊缝焊接质盘应按GBJ205中的二级标准进行检验。5.2.6刮泥机无故障工作时间不应少于8000h，使用寿命不应少于15a。5.3对主要部件的要求
j.3.1传动装臀
车轮应转动灵活，无卡滞和松动现象：a
用拉钢丝方法调整车轮箱，应使车轮轴的轴线指向中心支座中心；h.
传动系统应设胃过载保护装置。5. 3.2中心支座
旋转中心与池体中心应重合，同轴度误差不应大正贴5mm中心支座基础面应水平，标高的极限偏差为-。mm。5.3.3集电装置
人字形刷握及集电环应符合JB2839的要求，著值真a.
转动时炭刷与巢电环须紧密接触其接触面不小于炭刷面的1/3人字形刷握配用的恒力弹簧，不允许电流通过，巢电环安装必须精确、整齐，并符合有关的电气安装质量标准及安全规定。5.3.4主染、桁架等钢结构焊接件a.
主梁及桁架等钢结构焊接件的设计应符合GBJ17的要求，主梁要求的最大挽度不应大于跨度的1/700
b.钢结构焊接件的制造，拼装、焊接、安装、验收，均应符合GBJ205的规定，主梁的制造误差应符合GBJ205中表3.9.1-4的规定。5.4对圆周轨道的要求
5.4.1行车车轮采用钢轮时，对轨道的要求轨道半径极限偏差应符合表3的规定表3轨道半径极限偏差
刮泥机规格+m
极限偏差，mm
$12~26
$28~35
$40-~60
轨道顶面任意点对中心支座平台表面相对标高差不应大于5m加，且轨面平面度误差不应大h
于 0.40/1 000;
c。轨道接头闻隙，夏季安装时为2~～3 mm，冬季安装时为5～6mmd
轨道接处高差不应大于0.5mm，端面错位不应大于1mm。5.4.2行车车轮采用橡胶轮时，对轨道表面的要求-TKANIKAca=
CJ/T 3042—1995
池周边轨道表面标商差不应大于土5mm，平面度谟差不应大于2/1000。5.5涂装要求
5.5.1金属涂装前应严格除锈，钢材表面的除锈质量应符合SYJ4007中规定的8t级或Sa2的1/2级。
5.5.2设备末加工金属表面，按不同的技禾要求，分别涂底漆和面漆，涂漆应均勺、细致、光亮、完整，不得有粗糙不平，更不得有漏漆现象，漆膜应牢固，无剥游、裂纹等缺陷。5.5.3漆膜厚度应符合以下规定
a水上金属表面150~200um；
b.水下金表面200~250μm。
5.5.4最易腐蚀的水线部位（水面上200mm，水面下800mm）金屏表面宜采用重腐涂料进行防腐处理。
5.6轴承及润滑
5.6.1电机、减迷机及各轴承部位按应使用说明书的要求加注润滑油、脂，所加各种油脂均应洁净无杂质，符合相应的标准要求。
5.6.2运转中轴承部位不得有不正常的噪音，滚动轴承的温度不应高于70℃，温升不应超过40C；滑动轴承的温度不应高于60℃，温升不应超过30℃。5.7安全防护要求
5.7.1刮泥机的设计、制造应符合GB5083的规定。5.7.2电控设备应符合GB4720.GB5226的规定，并应设有过电流，久电压保护和信号报警装图。5.7.3电器外壳的防护等级应符合GB4942.2中IP55级规定。5.7.4电动机与电控设备接地电阻不得大于4.Q，电5:7.5泥机窗丁磷天时，电动机掌电气设备应加设防雨食之5.7.6
刮泥机应每年空池检修一次。
6试验方法及验收规则
每台产品必须经制造」技术检查部门检查合格后方能出！，并附有证明产品质合格的文件。6.14
集电装置应作电器绝缘耐压试验，试验用交流电压不应低于2000V.试验1min无击穿现象。6.3电气系统的检验应按GB5226和GB4720中的规定进行，6.4涂漆质量应符合第5.5.2条的规定，漆膜厚度使用电磁式膜厚计测量，应符合第5.5.3条的规定。6.5设备安装前应先检验与其配合的沉淀池的主要尺寸，符合要求后方可进行设备安装。检验的项目有：
6.5.1沉淀池池体中心同中心支座中心的同轴度应符含要求。6.5.2中心支座平台表面预埋爆栓，穿电线管的位置尺寸应符合要求。6.5.3各部位的相对标高应符合要求。6.5.4对预埋地脚螺栓的要求
地脚螺栓伸出支承面的长度误差为+20mma
b.中心距误差（在根部和顶部两处测量）为土2mm。6.6池底刮泥板安装后应与池底坡度相吻合，刮板与池底的距离应符合第5.2.4条的规定。6.7确认各部位及总装合格后方可进行空池试运转，试运转连续运行时间不少于8h，运行应平稳，无卡滞现象，设备运转的金瞩部件不得与池内任何部位接触。一切调试正常后，才能通水运行。6.B负荷运转连续运行时间不应少于72h。6
7标志，包装和运输
CJ/T3042-1995
7.1每台设备应在明显部位固定标牌，其型武与尺寸应符合JB8中的规定。标牌内容如下：
产品型号、名称：
主要技术特性：
沉淀池直径，m；
周过池深，m，
运行速度：m/s1
电机功率，kw；
重盘，kg:
外形尺寸：长×宽×高，mm×mmXmm。c
制造厂名称：
出厂百期！
出厂编号。
7.2产品可分部包装或包扎，应适合陆路和求路运输的要求。设备的外露加工表面，应涂以防锈脂，并用油纸或塑料薄膜包扎。传动装置应符合GB4879中的B7.3
级防锈包装要求，机械加工部件应符合C级要求。7.4零部件在包装箱内应固定牢靠，包装箱应能适风风雨。网络
7.5包装箱外壁应有明显的文子标记，内容包括：，
收货单位、地址，.
产品名称、型号；
制造厂名称、地址：
净重、毛重、箱号、外廓尺寸及运愉标记。用者慎之
非封闭包装之零部件应系上标记牌，标记内容同上。7.6随机文件应用塑料袋封装，并面定在第一个包装箱内，随机文件应包括：装箱单：
产品质最证明书：
产品使用说明书；
产品总图，安装图及易损件图。附加说明：
本标准由建设部标准定额研究所提出。本标准由建设部水处理设备器材标准技术归口单位中国市政工翟华北设计院归口。本标难中国市工程华北设计院、唐山市第一机床厂负资起草。本标准主要起草人，赵乘森、薛如英，李惠英。本标准委托中国市政工程华北设计院负责解释。TTKAONTKAca-
超自网络
用者颂之
中华人民共和国城镇建设
行业标准
污水处理用疆流沉淀池
阁边传动刮泥机
CJ/T 3042—1995
中画标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：8522112
中国标准出版社皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不褥翻印
开本880×12301/16印张3/4字数14千字反1996年8月第一次印刷
1996年8月第一版
印数1-1500
书号：155066·2-10583
定价6.00元
标口293-195
