本标准参照采用ISO 3966-1977(E)《封闭管道中流体流量测量—采用皮托静压管的速度面积法》。本标准规定了水量计量仪表水柱差压指示式均速管流量计的术语、分类、技术要求、试验方法和检验规则等。流量计由传感器、水柱差压计两部分组成。本标准适用于自来水行业水的计量。 CJ/T 3054.1-1995 水量计量仪表 均速管流量计 CJ/T3054.1-1995 标准下载解压密码：www.bzxz.net

法》。

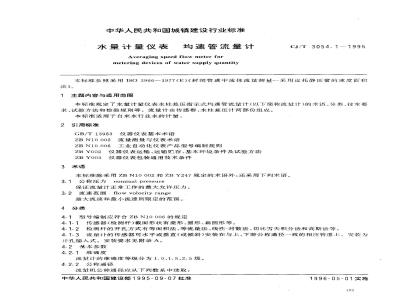

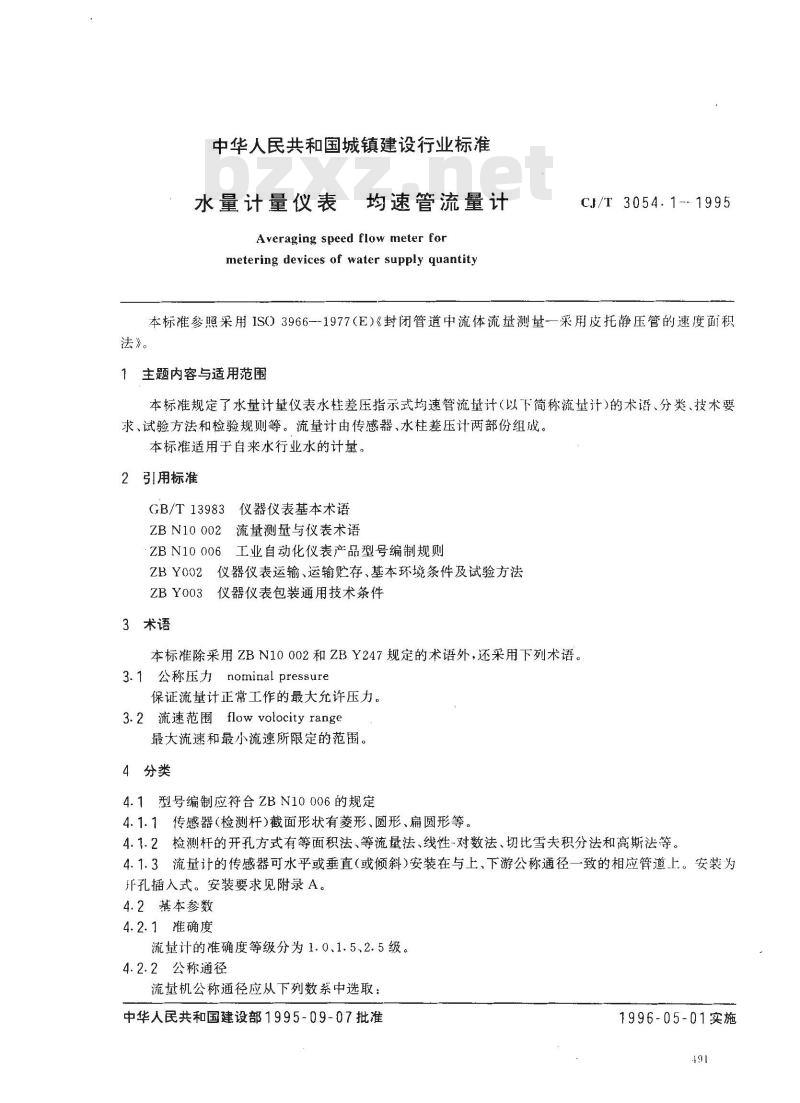

中华人民共和国城镇建设行业标准水量计量仪表
均速管流量计
Averaging speed flow meter formetering devices of water supply quantityCJ/T3054.1--1995
本标准参照采用ISO3966-1977（E）《封闭管道中流体流量测量一采用皮托静压管的速度面积1主题内容与适用范围
本标准规定了水量计量仪表水柱差压指示式均速管流量计（以下简称流量计）的术语、分类、技术要求、试验方法和检验规则等。流量计由传感器、水柱差压计两部份组戒。本标准适用于自来水行业水的计量。2引用标准
GB/T13983仪器仪表基本术语
ZB N10 002流量测量与仪表术语ZBN10006工业自动化仪表产品型号编制规则ZBY002仪器仪表运输、运输贮存、基本环境条件及试验方法ZBY003
仪器仪表包装通用技术条件
3术语
本标准除采用ZBN10002和ZBY247规定的术语外，还采用下列术语。3.1公称压力nominal pressure
保证流量计正常工作的最大允许压力。3.2流速范围flow volocity range最大流速和最小流速所限定的范围。4分类
4.1型号编制应符合ZBN10006的规定4.1.1传感器(检测杆)截面形状有菱形、圆形、扁圆形等。4.1.2检测杆的开孔方式有等面积法、等流量法、线性-对数法、切比雪夫积分法和高斯法等。4.1.3流量计的传感器可水平或垂直（或倾斜)安装在与上、下游公称通径一致的相应管道上。安装为开孔插入式。安装要求见附录A。4.2基本参数
4.2.1准确度
流量计的准确度等级分为1.0、1.5、2.5级。4.2.2公称通径
流量机公称通径应从下列数系中选取：中华人民共和国建设部1995-09-07批准1996-05-01实施
CJ/T 3054.1--1995

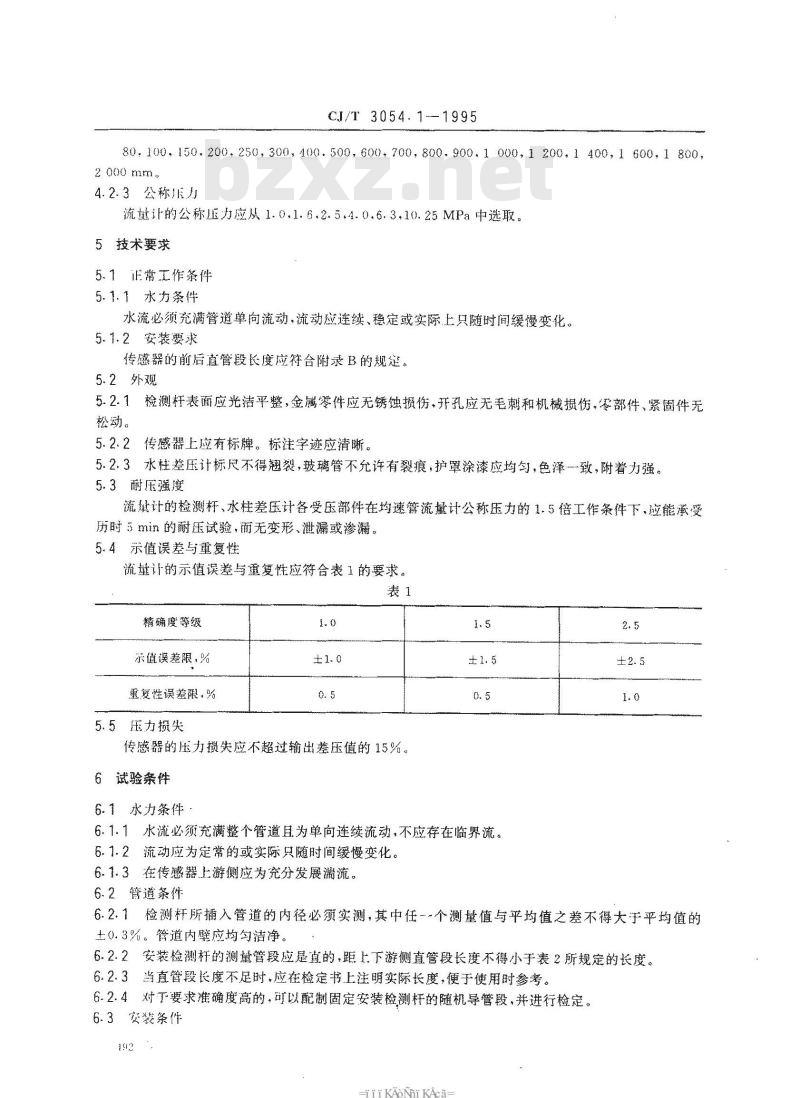

80.100,150.200-250,300,100.500,600.700,800.900.1 000,1 200,1 400,1 600.1 800,2 000 mrn.
4.2.3公称#力
流让的公称压力应从1.0.1.6.2.5，4.0,6.3.10.25MPa中选取5技术要球
5.1正常工作条件
5.1.1水力条件
水流必须充满管道单向流动，流动应连续、稳定或实际上只随时阅缓慢变化。5.1.2安装要求
传感器的前后直管段长度应符合附录B的规延。5.2外观
5.2.1检测杆表面应光洁平整，金属燃件应无锈蚀损伤，开孔应无毛刺和机械损伤，零部件、紧固件无松动。
5.2.2传感器上应有标牌。标注字迹应清晰。5.2.3水柱差压计标尺不得翘裂，玻璃管不允许有裂痕，护罩涂漆应均匀，色泽致，附着力强。5.3耐压强度
流建计的检测杆，水柱差压计各受压部件在均速管流量计公称压力的1.5倍工作条件下，应能承受历时5min的耐压试验，而无变形、泄漏或渗漏。5.4示值误差与重复性
流计的示值误差与重复性应符合表1的要求。表1
精确度等级
示值误差限，%
爱复性误差限，%
5.5压力损失
传感器的压力损失应不超过输出差压值的15%。6试验条件
6.1水力茶件
6.1.1水流必须充满整个管道且为单向连续流动，不应存在临界流。6.1.2流动应为定常的或实际只随时间缓慢变化。6.1.3在传感器上游侧应为充分发展流。6.2管遵条件
6.2.1检测杆所插入管道的内径必须实测，其中任一个测量值与平均值之差不得大于平均值的土0.3%。管道内壁应均匀洁净。6.2.2安装检测杆的测量管段应是直的，距上下游侧直管段长度不得小于表2所规定的长度。6.2.3当直管段长度不足时，应在检庭书上注明实际长度，便于使用时参考。6.2.4对于要求准确度高的，可以配制固定安装检测杆的随机导管段，并进行检定。6.3安装条件
TTr KAoNi KAca-
C/3054.1.1995

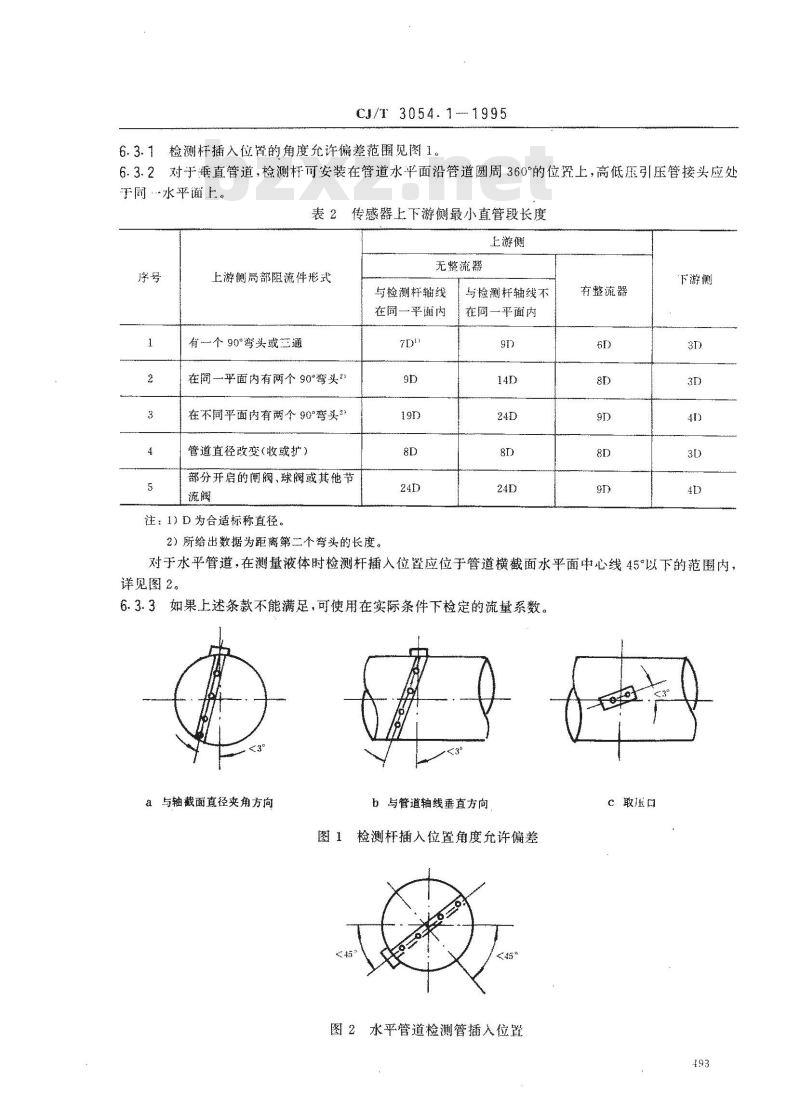

6.3.1检测杆插入位置的角度允许偏差范围见图1。6.3.2对于垂直管道，检测杆可安装在管道水平面沿管道圆周360°的位置上，高低压引压管接头应处手同水平面上。
表2传感器上下游侧最小直管段长度上游侧
上游侧局部阻流件形式
有一个90°弯头或二通
在间一平面内有两个90°弯头”在不同平面内有两个90°弯头3
管道直径改变(收或扩)
部分开启的闸阀、球阀或其他节滋阀
注：1）D为合适标称直径。
无整流器
闯检测杆轴线
在同一平面内
2）给出数据为距离第二个弯头的长度。与捡测杆轴线不
在间一平面内
有整流器
下游侧
对于水平管道，在测量液体时检测杆播入位置应位子管道横截面水平面中心线45°以下的范围内，详见图2。
6.3.3如果上述条款不能满足，可使用在实际条件下检定的流量系数。a 与轴截面直径夹角方向
b与管道轴线垂直方间
检测杆插入位置角度允许偏差
图2水平管道检测管插人位置
c敢压口
CJ/T 3054.1--1995

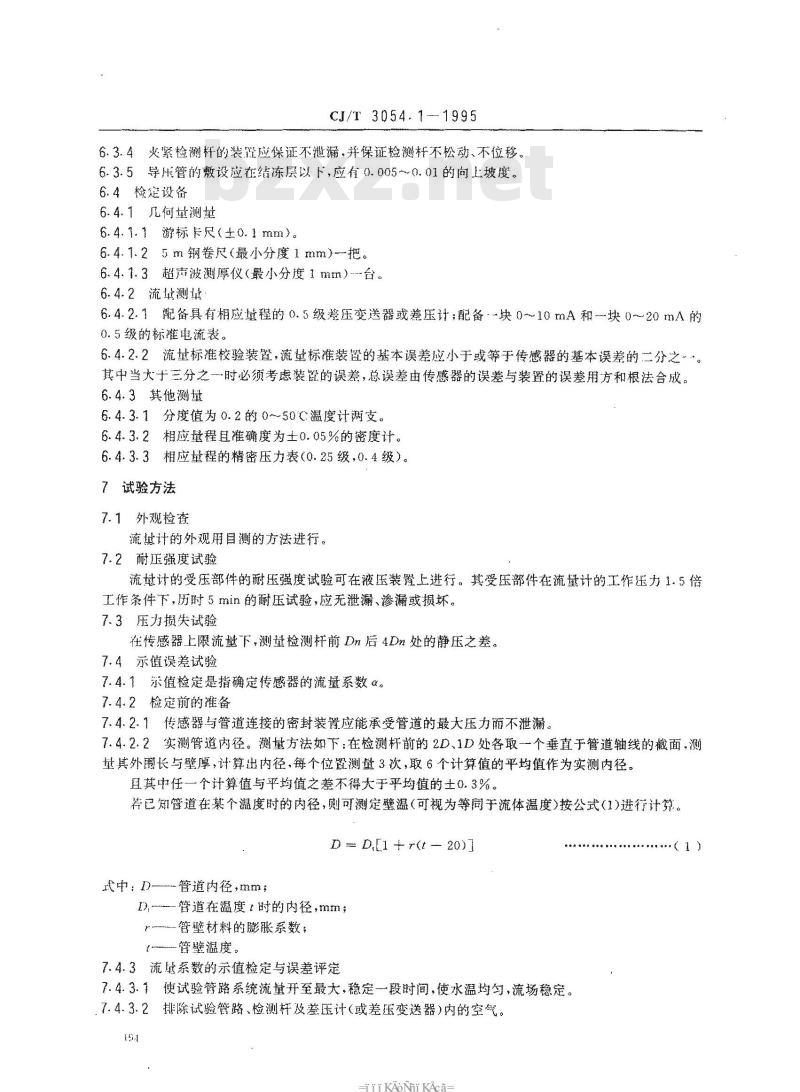

6.3.4更紧检测杆的装置应保证不泄漏，并保证检測杆不松动、不位移。6.3.5导压管的敷设应在结冻层以下，应有0.005~~0.01的向上坡度。6.4检定设备
6.4.1几何量测量
6.4.1.1游标卡尺（±0.1mm）。6.4.1.25m钢卷尺（最小分度1mm）把。6.4.1.3超声波测厚仪（最小分度1mm）---台。6.4.2流量测量
6.4.2.1配备具有相应量程的0.5级差压变送器或差压计；配备块0~10mA和块020mA的0.5级的标准电流表。
6.4.2.2流基标准校验装置，流量标准装置的基本读差应小于或等于传感器的基本误差的二分之其中当大于三分之一时必须考虑装的误差，总误差由传感器的误与装置的误差用方和根法合成。6.4.3其他测量
6.4.3.1分度值为0.2的0~50℃激度计两支，6.4.3.2相应量程且准确度为土0.05%的密度计。6.4.3.3相应量程的精密压力表(0.25级，0.4级）。7试验方法
7.1外观检查
流试计的外观用目测的方法进行。7.2耐压强度试验
流世计的受压部件的耐压强度试验可在液压装臂上进行。其受压部件在流量计的工作压力1.5倍工作条件下，历时5min的耐压试验，应无泄漏、渗漏或损坏。7.3压力损失试验
在传感器上限流壁下，测量检测杆前Dn后4Dn处的静压之差。7.4示值误差试验
7.4.1示值检定是指确定传感器的流量系数α。7.4.2检定前的准备
7.4.2.1传感器与管道连接的密封装置应能承受管道的最大压力说不泄漏。7.4.2.2实测管道内径。测量方法如下：在检测杆前的2D、1D处各取一个垂直于管道轴线的截面，测量其外围长与壁厚，计算出内径，每个位置测量3次，取6个计算值的平均值作为实测内径。且其中任一个计算值与平均值之差不得大于平均值的土0.3%。荐已知管道在某个温度时的内径，则可测定壁（可视为等同于流体温度）按公式（1）进行计算。D = D.E1 + r(t - 20)]
式中；D管道内径，mm
管道在度时的内径，mm
——-管壁材料的膨胀系数；
1管壁温度。
7.4.3流量系数的示值检定与误差评定7.4.3.1使试验管路系统流量开至最大，稳定一段时间，使水温均句，流场稳定。7.4.3.2排除试验管路、检测杆及差压计（或差压变送器）内的空气。191
HTrKAoNiKAca
CJ/T 3054.1—1995

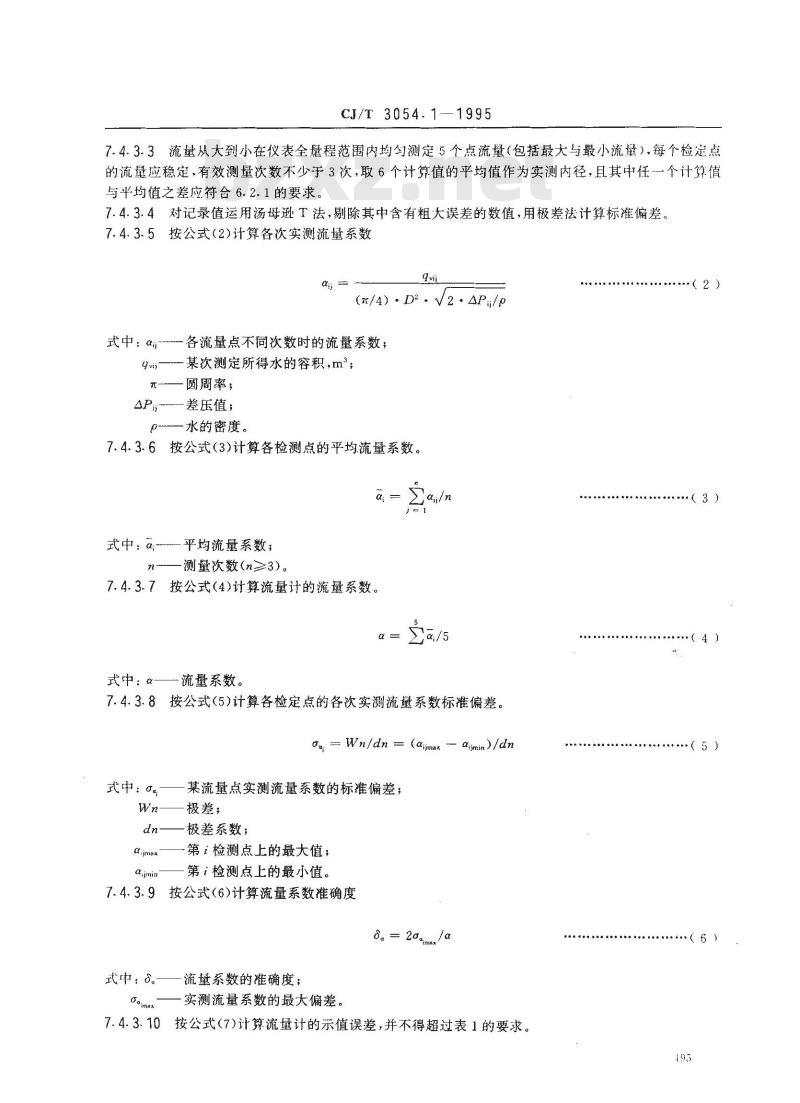

7.4.3.3流量从大到小在仪表全程范围内均匀测定5个点流量（包括最大与最小流量），每个检定点的流量应稳定，有效测量次数不少于3次，取6个计算值的平均值作为实测内径，且其中任一个计算值与平均值之差应符合6.2.1的要求。7.4.3.4对记录值运用汤母逊T法，剔除其中含有粗大误差的数值，用极差法计算标准偏差。7.4.3.5按公式（2)计算各次实测流量系数a
式中：ai
(n/4) . D2 - V2 . AP./p
各流量点不同次数时的流量系数；某次测定所得水的容积，m；
圆周率；
APi差压值；
β—水的密度。
7.4.3.6按公式（3)计算各检测点的平均流量系数。ij/n
平均流量系数；
式中：α
测量次数(n≥3)。
7.4.3.7按公式(4)计算流量计的流量系数。a
式中：α-
-流量系数。
7.4.3.8按公式（5)计算各检定点的各次实测流量系数标准偏差。Oa, - Wn/dn (aijmax \- Aijmin)/dn式中：a
aijmax
αtjmin
某流量点实测流量系数的标准偏差；极差；
极差系数；
-第1检测点上的最大值，
第1检测点上的最小值。
按公式（6)计算流量系数准确度d = 2αcmx /α
式中;
Daimax
流量系数的准确度；
实测流量系数的最大偏差
7.4.3.10按公式（7)计算流量计的示值误差，并不得超过表1的要求，（2）
（3）
（5）
式中：,-—示值误差；
—标准装管的准确度。
7.5重复性试验
CJ/T 3054.1---1995
流量计的重复性试验与示值检定同时进行，按公式（8)进行计算，并不得超过表1的要求。82 = 0aim /α
式中：22-——重复性误差；免费标准bzxz.net
实测流系数最大偏差。
8检验规则
每台流量计需经制造厂技术检验部门检验合格，并附有证明产品质量合格的文件方许出厂。流量计的检验分出厂检验与型式检验。8.1：型式检验
在下列情况之一时，流量计应按本标准全部技术要求进行型式试验：新试制的流量计或老产品转厂生产的试制定型鉴定和样机试验；流量计的设计、工艺或使用材料有重大改变可熊影响产品性能时；每年一次例行的型式试验；
产品长期停产后再恢复生产时；国家技术监督机构提出进行型式检验要求时；出厂检验结果与上次型式检验有较大差异时。8.1.2
被试流量计的数量
被试流量计的数量，最少为二种规格各一台。8.1.3型式试验程序
型式试验应包括下列各项，并按下列顺序进行：a.
外观；
耐压强度；
压损试验；
几何尺寸；
示值误差；
重复性。
8.2出厂检验
检验应包括下列各项，并按下列顺序进行：a.
外观；
耐压强度；
示值误差(或传感器的几何尺寸)。9标志、包装、贮存
9.1标志
TTKAoNni KAca
（7）
CJ/T3054.1—1995
流量计应有标牌、标志牌，标志牌上应标有制造厂名、型号、公称通径、许可证标志、出厂编号、制造年月、公称工作压力、精确度等级等。9.2包装
9.2.1流量计包装应符合ZBY003规定要求。9.2.2随机文件
a，装箱单，
b．产品出厂合格证书，
c．产品使用说明书。
9.3贮存
流量计应存放在清洁、干燥、无腐蚀性气体的场所。497
CJ/T3054.1-1995
附录A
均速管流量传感器的安装要求
(参考件）
A1传感器的总压孔必须正对流向，偏差不大于7°。如图A1所示。图Al
A2传感器应沿管道直径方向插入到底。偏差不大于如图A2所示。[oH
A3传感器对于垂直管道可安装在管道水平面沿管道圆周360°的任何位置上[如图A3(a)]。高低引压管应处于同一平面上；对于水平管道，测量时向下侧倾斜安装[如图A3(b)]。198
iikAoNnikAca
CJ/T 3054.1 1995
A4传感器通过接头固定在管道上，柠紧接头后，检测杆不得松动与泄漏。附凝
均速管流量传感器上、下游侧的最短直管段长度(参考件）
传感器上、下游侧最短直管段长度见表B1。均以管道内径的倍数表示。表B1
上游侧最短直管段长度
均速管流量传感器上
游侧局部阻流件形式
无整流器
冏一平面
不同年面
有整漩器
下游侧最短
直管殿长度
CJ/T 3054.1--1995
续表B1
上游侧最短直管段长度
均速管流量传感器上
游侧局部阻流件形式
无整流器
TTiKAoiKAca
不同平面
有整流器
下游侧最短
直管段长度
附加说明：
CJ/T3054.1-1995
续表 B1
上游侧最短直管段长度
均速管流量传感器上
游侧局部阻流件形式
本标准由建设部标准定额研究所提出。无整瀛器
一平面
不同平面
有整流器
本标准由建设部城填建设标准技术归口单位建设部城市建设研究院归口。本标准由无锡市自来水公司水表厂负责起草。本标摊主要起草人张国澄。
本标准委托无锡市自来水公司水表厂负贵解释。下游侧最短
直管段长度
