为了统一城市地下管线探查、测量、图件编绘和信息系统建设的技术要求，及时、准确地为城市规划、设计、施工以及建设和管理提供各种地下管线现状资料，保证其成果的质量，以适应现代化城市建设发展的需要，制定本规程。本规程适用于城市市政建设和管理的各种不同用途的金属、非金属管道及电缆等地下管线的探查、测绘及其信息管理系统的建设。 CJJ 61-2003 城市地下管线探测技术规程(附条文说明) CJJ61-2003 标准下载解压密码：www.bzxz.net

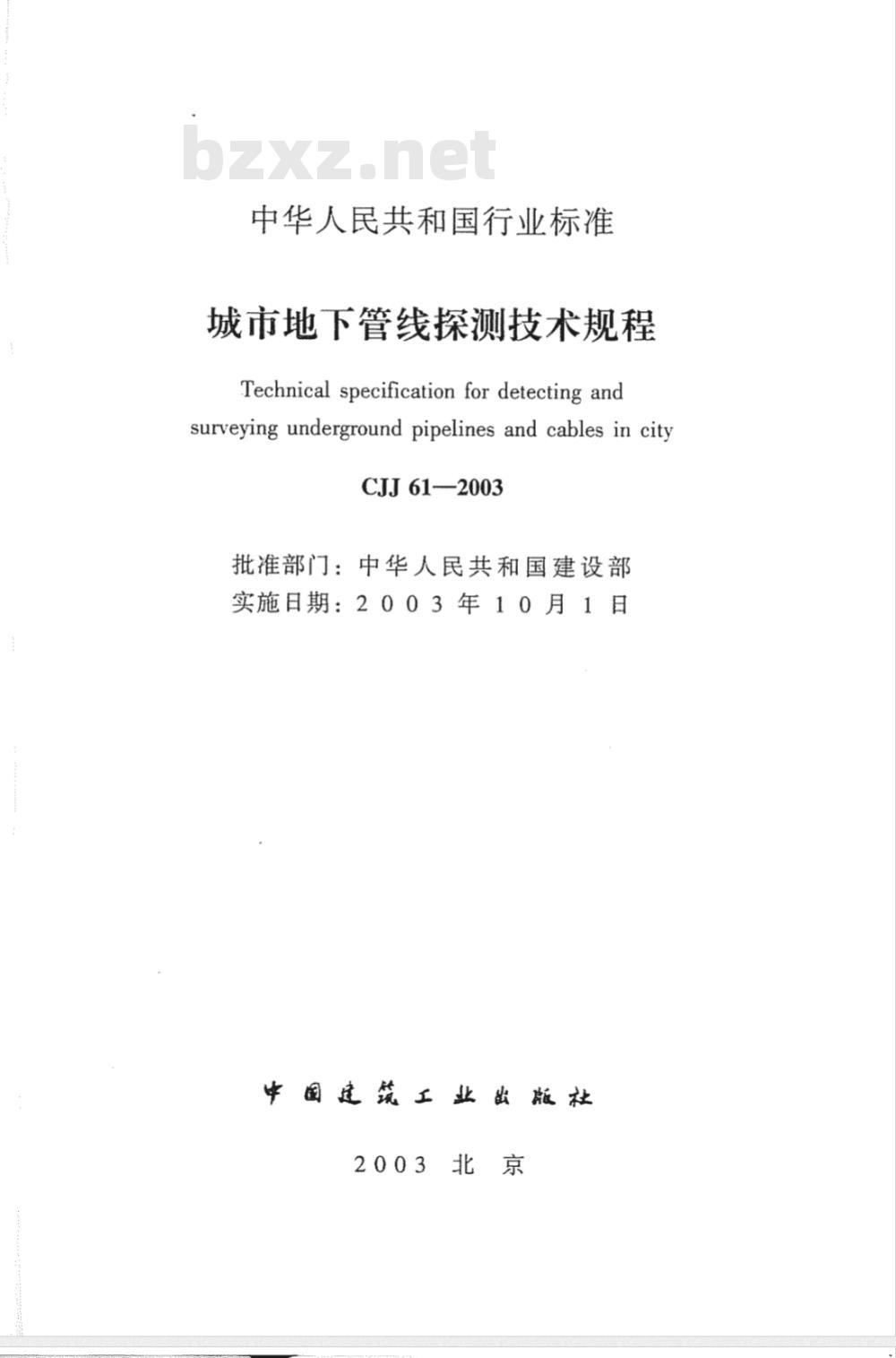

中华人民共和国行业标准
城市地下管线探测技术规程
Technical specification for detecting andsurveying underground pipelines and cables in cityCJJ 61-—-2003
J2712003
003年0月288
2003北京

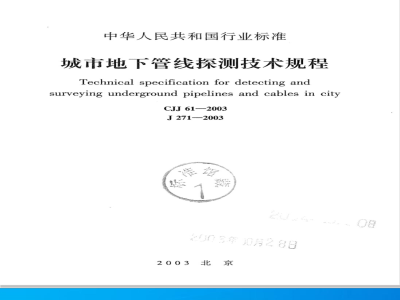

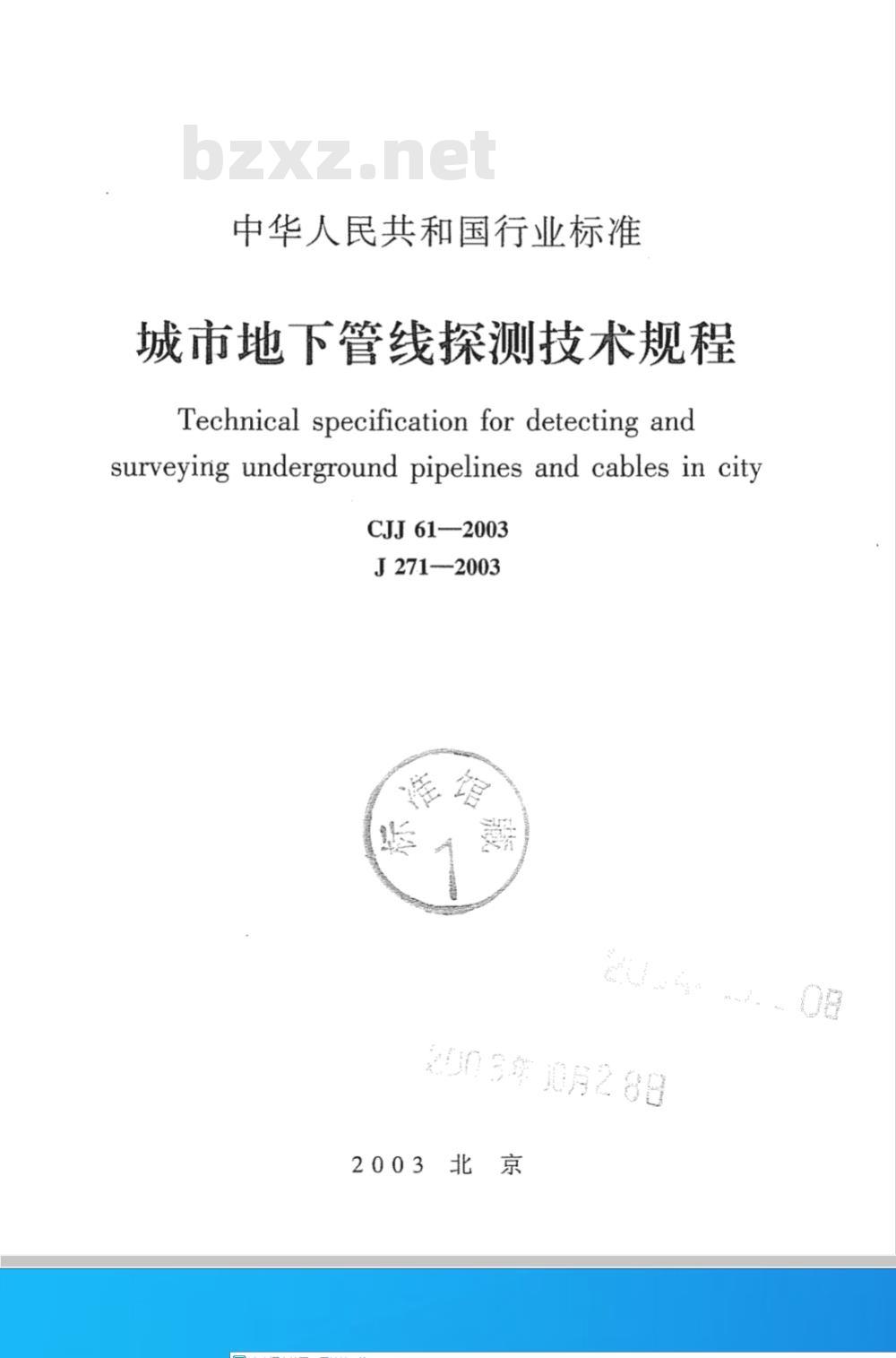

中华人民共和国行业标准
城市地下管线探测技术规程
Technical specification for detecting andsurveying underground pipelines and cables in cityCJJ61-2003
批准部门：中华人民共和国建设部实施日期：2003年10月1日
中国建筑工业出版社
2003北京

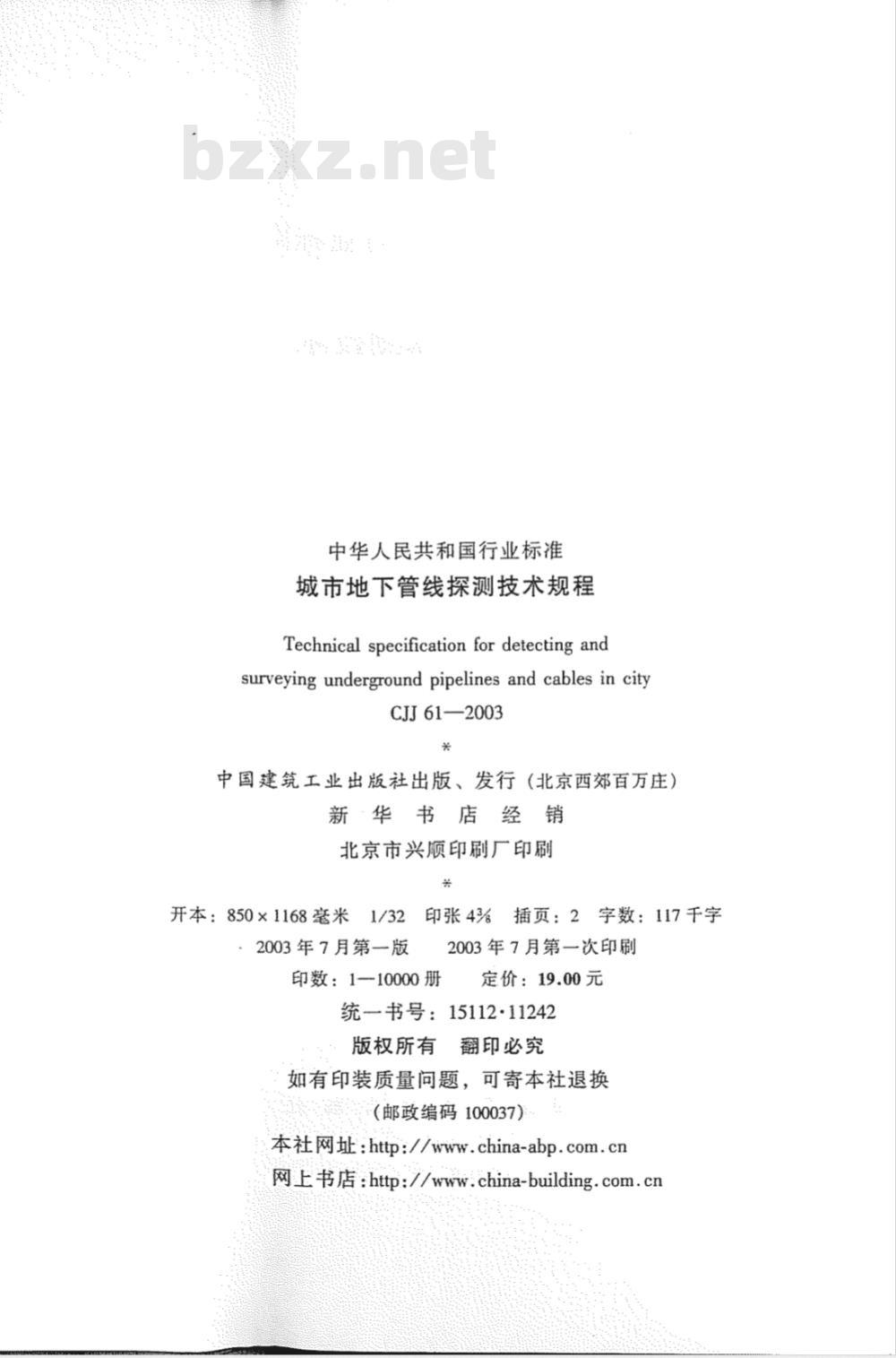

中华人民共和国行业标准
城市地下管线探测技术规程
Technical specification for detecting andsurveying underground pipelines and cables in cityCJJ61-2003
中国建筑工业出版社出版、发行（北京西郊百万庄）新华书店经
北京市兴顺印刷厂印刷
开本：850×1168毫米1/32
印张4%插页：2字数：117千字
2003年7月第一版
印数：110000册
2003年7月第一次印刷
定价：19.00元
统一书号：15112·11242
版权所有
翻印必究
如有印装质量问题，可寄本社退换（邮政编码100037）
本社网址：http：//www.china-abp.com.cn网上书店：http：7/www.china-building.com.cn中华人民共和国建设部

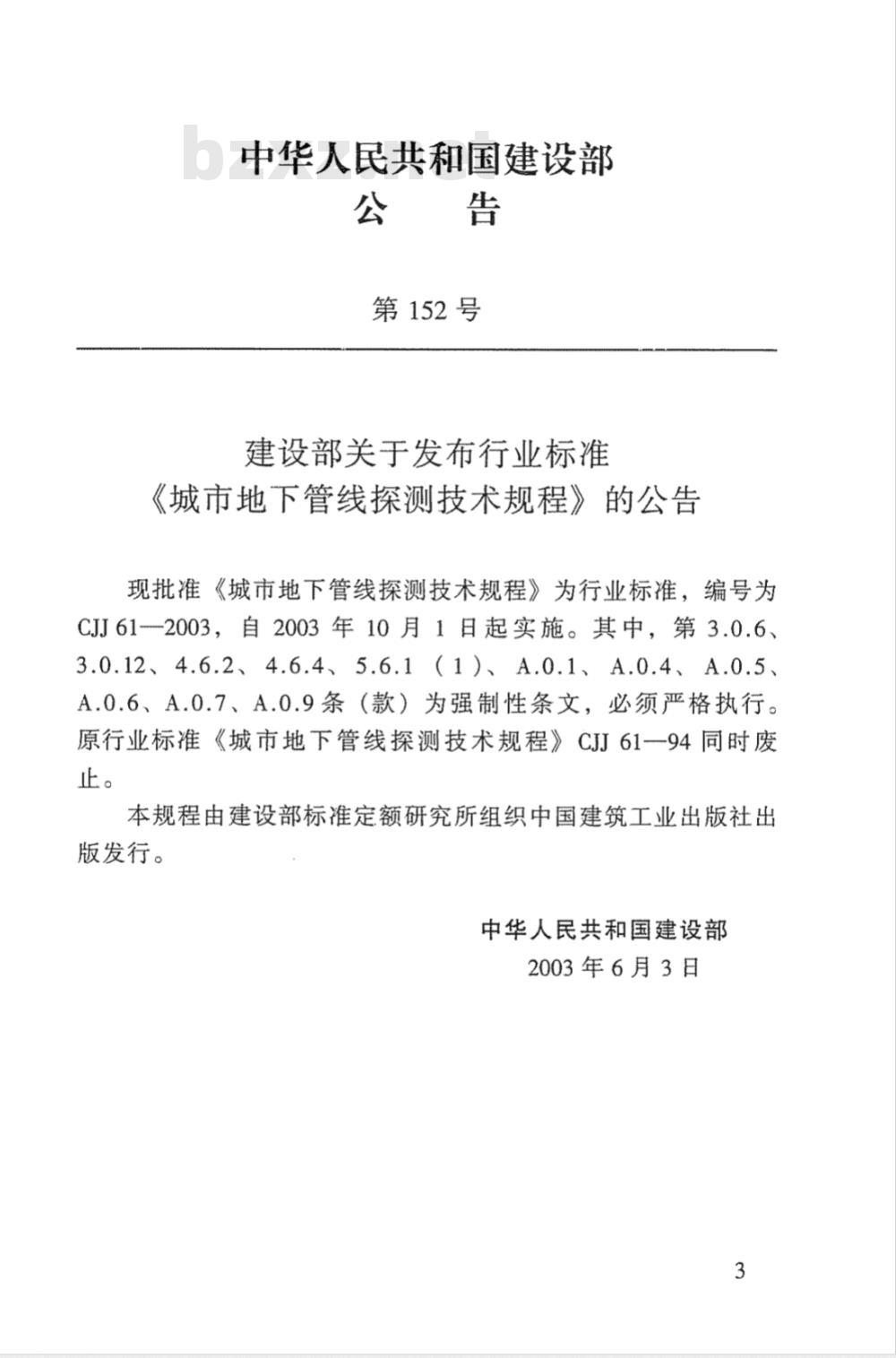

第152号
建设部关于发布行业标准
《城市地下管线探测技术规程》的公告现批准《城市地下管线探测技术规程》为行业标准，编号为CJJ61--2003，自2003年10月1日起实施。其中，第3.0.6、3.0.12、4.6.2、4.6.4、5.6.1（1）、A.0.1、A.0.4、A.0.5、A.0.6、A.0.7、A.0.9条（款）为强制性条文，必须严格执行。原行业标准《城市地下管线探测技术规程》CJJ61-94同时废止。
本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部
2003年6月3日

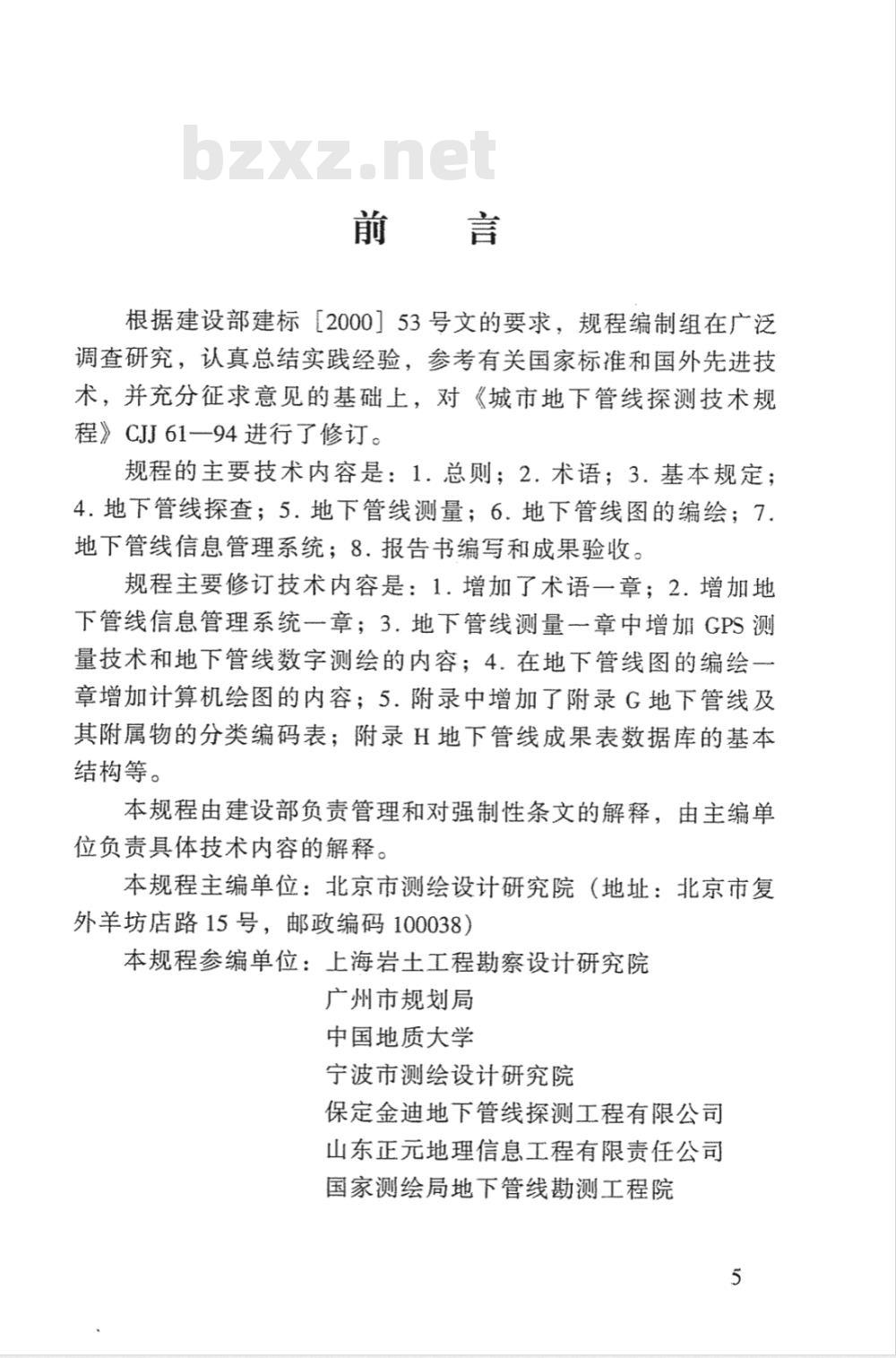

根据建设部建标「2000153号文的要求，规程编制组在广泛调查研究，认真总结实践经验，参考有关国家标准和国外先进技术，并充分征求意见的基础上，对《城市地下管线探测技术规程》CJJ61—94进行了修订。
规程的主要技术内容是：1.总则；2.术语；3.基本规定；4.地下管线探查；5.地下管线测量；6.地下管线图的编绘；7.地下管线信息管理系统；8.报告书编写和成果验收。规程主要修订技术内容是：1.增加了术语一章；2.增加地下管线信息管理系统章；3.地下管线测量章中增加GPS测量技术和地下管线数字测绘的内容：4在地下管线图的编绘一章增加计算机绘图的内容；5.附录中增加了附录G地下管线及其附属物的分类编码表；附录H地下管线成果表数据库的基本结构等。
本规程由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。
本规程主编单位：北京市测绘设计研究院（地址：北京市复外羊坊店路15号，邮政编码100038）本规程参编单位：上海岩土工程勘察设计研究院广州市规划局
中国地质大学
宁波市测绘设计研究院
保定金迪地下管线探测工程有限公司山东正元地理信息工程有限责任公司国家测绘局地下管线勘测工程院5
周凤林
区福邦
本规程主要起草人：洪立波
施宝湘
刘雅东
黄永进
金善爆
江贻芳
张亚南
李学军
李四维
李见阳
基本规定
地下管线探查bZxz.net
般规定
实地调查
目藍次
地下管线探查物探方法和技术
探查仪器技术要求
地面管线点标志设置
探套工作质量检验
地下管线测量
一般规定
控制测量·
已有地下管线测量
地下管线定线测量与峻工测量
地下管线数字测绘
测量成果质量检验
地下管线图编绘
般规定
专业地下管线图编绘
综合地下管线图编绘
管线断面图编绘
地下管线成果表编制
地下管线图编绘检验
7地下管线信息管理系统
7.1一般规定
7.2系统总体结构与数据标准
7.3系统的基本功能
系统的建立与维护
8报告书编写和成果验收·
般规定
报告书编写
成果验收
8.4成果提交
附录A
地下管线探测安全保护规定
附录B
地下管线探测附表
附表B.0.1地下管线探查记录表
附表B.0.2地下管线探查质量检查表.
附录C：
探查地下管线的物探方法
附录D地下管线的代号和颜色
附录E地下管线图图例
附录F地下管线图样图
附图F.0.1××市专业地下管线图附图F.0.2××市综合地下管线图·…附图F.0.3地下管线横断面图
附录G地下管线点成果表
附录H地下管线成果表数据库的基本结构附录I地下管线及其附属物的分类编码本规程用词说明
条文说明
1总则　
1.0.1为了统一城市地下管线探查、测量、图件编绘和信息系统建设的技术要求，及时、准确地为城市规划、设计、施工以及建设和管理提供各种地下管线现状资料，保证其成果的质量，以适应现代化城市建设发展的需要，制定本规程。1.0.2本规程适用于城市市政建设和管理的各种不同用途的金属、非金属管道及电缆等地下管线的探查、测绘及其信息管理系统的建设。
1.0.3本规程以中误差作为衡量探测精度的标准，二倍中误差作为极限误差。
1.0.4城市地下管线探测，应积极采用高新技术、新方法和新仪器，但应满足本规程的精度要求。1.0.5
城市地下管线探测，除应符合本规程外，尚应符合国家现行有关强制性标准的规定。
2术语
2.0.1地下管线探测UndergroundPipeline Detecting and Surveying确定地下管线属性、空间位置的全过程。2.0.2地下管线普查GeneralSurveyofUndergroundPipeline按城市规划建设管理要求，采取经济合理的方法查明城市建成区或城市规划发展区内的地下管线现状，获取准确的管线有关数据，编绘管线图、建立数据库和信息管理系统，实施管线信息资料计算机动态管理的过程。
2.0.3.现况调绘Actuality Survey and Drawing由各专业管线权属单位负责组织有关专业人员对已埋设的地下管线进行资料收集，并分类整理、调绘编制现况调绘图，为野外探测作业提供参考和有关地下管线属性依据的过程。2.0.4管线点SurveyingPointofUndergroundPipeline地下管线探查过程中，为准确描述地下管线的走向特征和附属设施信息，在地下管线探查或调查工作中设立的测点。2.0.5偏距Setover
管线点与地下管线中心线的地面投影之间的垂直距离。2.0.6图幅无缝拼接SeamlessJointingofMapSheei对两侧原本相连的图形作精确的衔接，使其在逻辑上和儿何上融成连续-一致的数据体的过程。2.0.7拓扑结构TopologicalStructure在地下管线信息管理系统中，对管线和管线点等目标体之间空间连接关系的描述即拓扑关系；自标体之间的拓扑关系总称为拓扑结构。
2.0.8实时动态定位技术（RTK）RealTimeKinematic一种基于载波相位观测值的实时差分GPS定位测量技术。2
地下管线信息管理系统UndergroundPipelineInformationSystem
在计算机软件、硬件、数据库和网络的支持下，利用GIS技术实现对地下管线及其附属设施的空间和属性信息进行输入、编辑、存储、查询统计、分析、维护更新和输出的计算机管理系统。
