UDC681.89:621.317.08

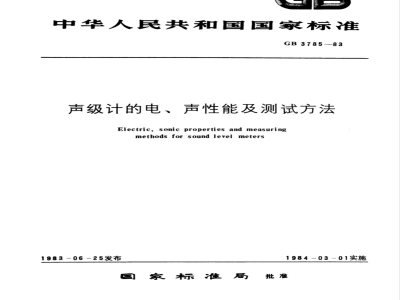

中华人民共和国国家标准
GB3785-83
声级计的电、声性能及测试方法Electric, sonic properties and measuringmethods for sound level meters1983-06-25发布
1984-03-01实施
家标准局批准
名词术语·
产品分类…
技术要求·
试验方法·
附录A
附录B
附录C
峰值因数和脉冲占空因数的关系.扩散场灵敏度.
对猝发出的理论响应：
（2）
（9）
中华人民共和国国家标准
声级计的电、声性能及测试方法Electric，sonicpropertiesandmeasuringmethodsfor soundlevelmeters
本标准适用于以一定的频率计权和时间计权测量声压级的仪器（声级计）。UDC681.89:621
.317.08
GB3785-83
本标准是声级计产品设计、生产和使用的技术依据，也是制订各型声级计产品标准的依据。本标准是参照国际电工委员会（IEC）651《声级计》标准制订的。1名词术语
1.1计权声压级：简称声级，是计权声压和参考声压之比值取以10为底的对数乘以20，以dB（分贝）表示，即：
Lp=20log1o
式中：.1
Lp—计权声压级，dB；
p——计权声压，Pa；
P,—参考声压，Pa。
计权声压级应标明所用的频率计权及时间计权。注：①计权声压，即被测声压按本标准规定的频率计权A、B、C或D和时间i计权“快（F）”、“慢（S）”脉冲（1）”或“峰值（Peak）”进行计权的声压。②P=20uPa，它不随频率计权和时间计权而变化。③1Pa（帕）=1N/m2（牛顿/米2）。1.2峰值因数：信号的峰值因数是在一段规定的时间内测得的峰值和有效值之比值。对于连续短形脉冲和猝发声，峰值因数和脉冲占空因数之间的关系见附录A。1.3指示器主要范围：是一规定的指示范围，在此范围内，声级计指示值在3.5.9和3.5.10规定的线性公差之内。
1.4级线性：声级计的读数在规定公差内是输入信号级的线性函数。1.5参考方向：是制造厂规定的声音人射方向，在此方向上试验声级计的绝对灵敏度、指向性和频率计权。
1.6参考频率：由制造厂在200～1000Hz范围内规定的一个频率，用于检查声级计的绝对灵敏度。建议采用1000Hz。
1.7参考声压级：由制造厂规定用于校准声级计绝对灵敏度的某一声压级。建议采用94dB。1.8参考量程：由制造厂规定用于校准的某一量程，参考声压级应在此量程内。1.9固有误差：在基准条件（见4.3.1）下测定的某工作特性的误差。2产品分类
2.1本标准规定声级计按精度等级分为四类，分别称之为0、1、2及3型。2.2各型声级计的技术要求有同样的中心值，仅仅是允许的公差不同，其公差随着类型数字的增大而放宽。
国家标准局1983-06-25发布
1984-03-01实施
GB3785—83
2.3.0型声级计用作试验室参考标准。1型声级计供试验室及声学环境能够严格控制的场合使用，在一般场合使用时，往往达不到这种仪器应有的精度。2型声级计适合于一般测量使用。3型声级计主要用于现场噪声普查。
3技术要求
3.1般特性
3.1.1声级计通常由传声器、具有频率计权的放大器和一定时间计权特性的检波指示器等组成。为了满足某些要求所必须的附件（如延伸杆、延伸电缆、无规入射校准器等）都应视为声级计的组成部分。
在基准条件下，将声级计置于由平面行波组成的声场中，使频率为参考频率、声压为参考声3.1.23
压级的声波沿参考方向到达传声器，在制造厂规定的预热时间后，声级计绝对灵敏度的固有误差见表1。在产品标准中应提供检查和校准的方法。表1各型声级计的固有误差
固有误差
3.1.3制造厂应提供用电信号进行测试的方法。以便在不带传声器情况下进行整机试验。3.2指向特性
3.2.1制造广应规定参考方向，一般以传声器参考轴为参考方向。dB
3.2.2声级计在偏离参考方向±30°角范围内，灵敏度的最大变化应不超过表2规定数值。偏离参考方向土90°角范围内，灵敏度的最大变化应不超过表3规定数值。传声器按制造厂规定的正常使用方法进行安装。观察者应不影响传声器处的声场。表2和表3中的数值应使用同一传声器装置来检查：dB
31.5~1000
1000~2000
2000~4000
4000~8000
8000~12500
31.5~1000
10002000
2000~4000
4000~8000
800012500
偏离参考方向±30°角范围内灵敏度最大变化0型
偏离参考方向±90°角范围内灵敏度最大变化0型
GB3785-83
3.2.3制造厂应给出至少包括1000、2000、4000、8000Hz（对2、3型声级计）和12500Hz（对0、
1型声级计）的指向性响应，并按附录B计算扩散场灵敏度。3.3频率计权和放大器特性
3.3.1声级计应有一种或几种称为A、B和C的频率计权特性。也可以包括用于航空噪声测量的D计权特性和具有平坦响应的线性特性。在参考方向上测量时，计权特性的频率响应和公差分别见表4和表5。
具有线性响应特性的声级计可测量声压级（不计权），或作为前置放大器使用。制造厂应规定它的频率范围和频响公差，公差应不大于计权特性的公差。注：D计权特性的响应和公差与IEC537标准相同。3.3.2放大器应有足够的峰值因数容量，以满足3.5.1的要求。对于0型声级计，放大器级间应设置过载检测器，并且在超过峰值因数容量时给出指示。建议1型、2型声级计也使用过载检测器。包含有“脉冲”特性的任何类型声级计，都应提供过载检测器。3.3.3当传声器由等效电阻抗代替时，对于每种计权特性，读数至少应比规定的最低可测计权声压级低5dB。
频率计权特性
在参考方向上相对的自由场频率响应标称频率*
准确频率*
*标称频率与IS0266标准相同。
A计权
B计权
**准确频率以4位有效数字给出并等于1000×10\，这里n是正整数或负整数。C计权
D计权
标称频率
标称频率
准确频率
GB3785—83
续表4
A计权
B计权
各型声级计频率计权特性的公差1型
+3，-8
*对所有计权特性的公差是一样的，并以参考频率上的读数为参考。4
C计权
+5，00
D计权
+5，-8
+5，-8
+5，-8
标称频率
+1，-1.5
+1，-2
+2，-3
+2，-3
+2，-3
+2，-3
GB3785—83
续表5
+1.5，-2
+3，-6
+3，-80
+5，-0
+5，-8
+ 5, -
如果在滤波器连接处及交流输出端有可供使用的输出信号，则在输入31.5～8000Hz频率范围内的正弦信号时，输出的总谐波失真应小于1%，试验信号的电平比可测计权声压级的等值电平上限最多低10dB。
在制造厂规定的声压级上限，输人200～1000Hz范围内任何频率的声音。在输出端测得的总谐波失真应小于10%。
3.3.5对各种频率计权，在每个指示器主要范围上限，制造厂应指出在声音输入和信号输出之间因非线性失真所引起的误差为±1dB时的最低频率。建议在大于或等于31.5Hz的所有频率，此误差应小于土1dB。
3.4量程控制器
当声级计有量程控制器时，相对于参考量程位置，所有其它量程位置引入的误差应不大于表3.4.1
6所列数值。
31.5~8000
2012500
声级量程控制器精度的公差
对手动量程控制器，其分挡是10dB时，量程至少应重叠5dB。如分挡较大，则至少重叠10
3.4.3为了减少过载出现的机会，以及在高声压级时有最宽的动态范围，声级计可配置相互独立的双重可调量程控制器，用来操纵置于计权电路前后的衰减器。制造厂应说明控制器的操作方法。如果使用自动量程控制系统，应该说明它的置位时间。3.5检波器和指示器的特性
3.5.1具有“快”和“慢”检波指示器特性的声级计应指示被测信号的有效值，并且分别规定平均时间。具有“脉冲”特性的声级计应指示被测信号短时间有效值的最大值。对各种信号峰值因数，有效值检波指示器系统的允许最大误差列于表7中。6
整值因数
GB3785—83
有效值检波指示器系统的允许最大误差3
注：①符号0I型指包括脉冲特性的0型声级计。②对3I型，见3.5.3。
3.5.2“快”和“慢”检波指示器的原理方框图见图1，它们的时间计权特性对猝发声的响应应衍合表8的规定。对突然施加信号或阶跃信号所产生的过冲应符合表9的规定，当施加的信号突然切断时，对“快”特性，指示器指示值下降10dB的时间不大于0.5s；对“慢”特性，不大于3s。输人
检波指示器
*见附录C。
平方电路
试验猝发声
的持续时间
指数平均电路
F：时间常数125ms
S：时间常数1000ms
以连续信号响应wwW.bzxz.Net
为参考，对试验
猝发声的最大响
对猝发声的响应
以分贝标度的指示器
各型声级计最大响应的公差
检波指示器特性
GB3785—83
最大过冲
“脉冲”检波指示器的原理方框图见图2。指数平均电路的时间常数对充电和放电是一样的。峰值检波器的上升时间常数与斗均电路的35ms时间常数相比应很小，但它的下降时间很长，衰减速率应为2.9dB/s，对0、1型声级计公差为±0.5dB/s，对2、3型为±1dB/s，这分别相当于1500土250ms和1500±500ms的时间常数。输入
平方电路
单极指数均电路
B-间常数35m
蜂值检被器衰减
时间常数1500ms
以分贝标度的指示器
“脉冲”检波指示器对于单个猝发声和连续猝发声的响应应分别符合表10和表11的数值。如果3型声级计包含有“脉冲”特性，则应满足对2型的猝发声试验的要求。表10对单个猝发声的响应
持续时间
重复频率
*见附录C。
以连续响应信号为参
对试验猝发声的
最大响应*
0、1型
表11对连续猝发声的响应
以连续响应信号为参
考，对试验猝发声的
最大响应*
0、1型
不试验
GB3785—83
3.5.4在31.5～8000Hz频率范围内，“快”、“慢”和“脉冲”检波指示器对稳态正弦信号的指示，对0、1、2型声级计偏差不大于0.1dB，对3型偏差不大于0.2dB。3.5.5如果声级计配置峰值测量，其检波器的上升时间由制造厂规定。0型声级计，对50μs持续时间的任：何极性单脉冲所产生的指示比同样峰值幅度、持续时间为10ms的单脉冲所产生的指示最多低2dB；其它类型声级计，用100μs持续时间的单脉冲进行试验，所产生的指示最多低2dB。3.5.6各种声级计的指示器范围应至少为15dB，指示器主要范围应至少为10dB。3.5.7对于模拟指示器（电表或记录仪），它的刻度分格至少在15dB范围内每格不大于1dB，1dB分格至少宽1mm。
3.5.8当提供数字指示器或其它不连续显示的指示器（如声级灯）时，声级计应具有保持功能，以显示测量期间最大计权声压级。可附加按固定时间间隔或按指令自动地保持显示的方式。如果是平均方式，也应指示有效值声级。当声级计提供自动显示方式时，其循环时间应是每秒-次。当提供数字形式的电气输出时，应给出输出速率。数字显示应有优于0.1dB的分辨率。对不连续的模拟显示，允许降低分辨率，对0、1型声级计应不低于0.2dB，对2型为1dB，对3型为3dB。当分辨率太低时，需提供专门的试验方法，以证明本标准的全部要求都可以满足。3.5.9由检波指示器的手动或自动量程控制器组成的系统。以参考声压级为参考，其线性应满足表12的要求。
以参考声压级为参考的级线性公差表12！
指示器主要范围内
指示器主要范围外
3.5.10在指示器主要范围内、外两种情况下，各型声级计对相隔1dB和相隔10dB的点所允许的线性公差见表13。
表13不同级的线性公差
指示器主要范围内相隔1dB的点
指示器主要范围内相隔10dB的点指示器主要范围外相隔1dB的点
指示器主要范围外相隔10dB的点0型
3.6环境影响
3.6.1静压力变化10%，整机在200～1000Hz之间的灵敏度变化，对0、1型声级计不大于±0.3dB；对2、3型不大于±0.5dB。
3.6.2用等效电阻抗代替传声器，将声级计置于从参考方向来的声场中，试验声压级为100dB，其响应至少比正常使用时得到的读数低20dB。对于31.5～8000Hz范围内的所有频率的正弦波信号，均8
应满足这一要求。
GB3785—83
3.6.3声级计工作时，应尽可能减小机械振动的影响。制造厂应给出在20～1000Hz之间1m/s2加速度的正弦振动对声级计的影响。如正常使用时传声器不安装在延伸电缆上，这个数据应适用于整个声级计。否则，应给出对传声器组件的影响。3.6.4声级计工作时，应尽可能减小磁场和电场的影响。装有传声器的声级计置于50Hz强度为1Oe（奥斯特）的磁场中进行试验，对于每种计权特性，磁场的影响应由制造厂给出。3.6.5由交流电源供电的声级计，应能保证在电源电压220V±10%，电源频率50Hz土±4%的情况下正常工作。
用电池工作的声级计，制造厂应说明电池的规格和保证连续正常工作的小时数或工作电流，并提供适当的方法来检查电池能否足以使声级计正常工作。3.6.6在制造厂规定的预热时间（不大于10分钟）后，在恒定的试验条件下，连续I作一小时之内，声级计读数的变化不大于表14所示值。表14连续工作一小时内读数的最大变化0型
3.6.7声级计应能承受产品标准规定的温度试验。在额定使用范围内，相对于20℃时的指示，整机（包括传声器）校准的变化，对0、1型不大于±0.5dB，对2、3型不大于±1dB。试验应在200～1000Hz的某一频率上进行。
3.6.8声级计应能承受产品标准规定的湿度试验。在额定使用范围内，相对于65%相对湿度时的指示，整机（包括传声器）灵敏度的变化，对0、1和2型不大于±0.5dB，对3型不大于1dB。试验应在200～1000Hz的某一频率上进行。4试验方法
试验项目
声级计绝对灵敏度固有误差的测量；指向特性的测量；
频率计权和放大器特性的试验；量程控制器精度的测量；
检波器和指示器特性的试验；
系统线性的测量；
大气压力变化对声级计灵敏度影响的测量；声场影响的测量；
机械振动对声级计工作影响的测量；电磁场影响的测量；
电源电压变化影响的测量；
连续工作稳定性的测量。
4.2主要仪器和设备要求
4.2.1信号发生器
频率范围：20～20kHz
频率误差：±2%
输出电压：0.1mV~100V
