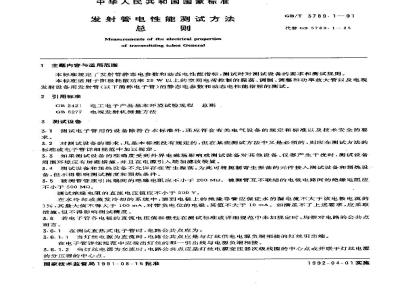

中华人民共和国国家标准
发射管电性能测试方法
Measurernents of the electrical propertiesof trangmittlng tubes General1主题内容与适用范围
GB/T3789.1—91
代替 G 3789. 1. 83bZxz.net
本标准规定了发射管静态电参数和动态电性能指标，测试时对测试设备的要求和测试规则。本标准适用于阳极耗散功率25W以上的空间电荷控制的振、调制、调整和功率放大管以及电视发射设备用发射管（以下简称电子管）的静态电参数和动态电性能指标的测试。2引用标准
GB2421电工电子产品基本环境试验规程总划GB6277电视发射机测量方法
3测试设备
3.1测试电子管用的设备除符合本标准外，还应符合有关电气设备的规定和标准以及技术安全的要求。
3.2对溯试设备的要求，凡是本标准没有规定的，但在某些测试方法中又是必须的，则应在测试方法的：标推或电子管详细规范中加以规定。3.3如果测试设备的准确度受到外界电磁场影响或测试设备对其他设备、仪器产生干扰时，测试设备周围环境应有屏蔽措施，并且在电源引入端加滤波装置。3.4测试设备和预热设备不允许存在寄生振荡。为此可将拖制寄生振满的元件接入测试设备和预热设备，但不得影响测试精度和预热条件。3.5被测管管座引[出端间的绝缘电阻应不小于200M2。被测管互不联结的电极电路间的绝缘电阻应不小于 500 M9。
测试绝缘电阻的直流电压值应不小于500V。在水冷却或蒸发冷却的系统中，装到电极上的绝缘导管应保证水的漏电流不大于该电极电流的1%，其最大值不得大于100mA，对带负电位的电极，其值不大于10mA。如满足不了上述要求，应采取措施，但不得影响测试精度。
3.6若电子管各电极的直流电压值和极性在测试标准或详细规范中未加规定时，均指对电路的公共点而言。
3.6.1在测试直热式电子管时，电路公共点应为：3.6.1.1当灯丝电源为直流时，电路公共点应是与灯丝供电电源负端相接的灯丝引出端。在电子管详细规范中应指出灯丝的那一引出线与电源负端相接。3.6.1.2当灯丝电源为交流时，电路公共点应是灯丝电源变压器次级线圈的中心点或并联于灯丝电源的分压器的中心点。
国家技术监督局1991-08-15批准1992-04-01实施
GB/T 3789. 1 - 91
3.6.2在测试旁热式电子管时，被测管的阴极引出端为公共点。如阴极电路中接有白偏压电阻时，电路公共点应是电阻与阴极不相接的一端。3.7供电的直流电源接在带有交流成分的电路上时，必须对交流分量有很小的内阻或用电容器来旁路。电容器必须符合下列要求：当交流分量流过时，电容器上的压降不超过总交流分量的1，其交流分量的有效值不得超过直流电压值的1%。
3.8如果在对阴极具有正电位的电极电路中接有測试仪表，保护装置和具他元件，在电极电流为规定值时，在它上面产生的直流电压降不得超过该电极规定电压的0.5%。3.9：测量灯丝电压的电压表至电子替灯丝引出端（电子燃灯丝管脚）的电压降应不超过灯丝电压规定值的0.2%。如达不到时，电压表应跨接在电子管灯丝引出端。3.10强制冷却电子管的空气流量和方向、冷却水的流量、温度和压力、蒸发冷却系统、超发冷却系统的要求应符合详细规范的规定。3.10.1在测试自然玲却的电子管时，测试设备内靠近被测电子管处不应有任何能引起电子管过热的隔板及其他零部件。若被测管在闭合箱内，必须有通风孔。3.10.2强制空气冷却电子管的测试设备，其冷却系统必须附有测量空气的压力和流量的仪器。3.10.3强制水冷却电子管的测试设备，其冷却系统必须附有测量进水和出水的温度，以及水流量的仪器。
3.10.4蒸发冷却电子管的测试设备，其冷却系统的蒸发水撸应能满足阳极最大耗散功率的散热量。冷却系统必须具备气压和水槽水位恒定的装置，以及测量冷凝后水流量和温度的仪器。3.10.5超蒸发冷却电子管的测试设备，其冷却系统必须附有测量进水和出水的温度、压力以及水流量的役器。
3.71测试设备电原理图必须符合测试标准所列举的电原理图，并应注意以下几点：3.11.1当多种管型用同一台设备进行某管型的测试时，多余的电路可不使用，但不得影响测试精度。3.11.2在确保安全的条件下，测量阳极电流或第二栅极电流的仪表可以接在电源负端和电路公共点之间，也可以接在电源正端和电极引出线之间。3.11.3在不影响测试精度的情况下，信号源的供给可采用与直流电源串馈或并馈的方法。3.12设备.上的电气测试仪表应符合下列精度等级：3.12.1电子管测试用的直流仪表应不低于1.5级，第一栅极直流仪表和双向刻度的直流仪表应不低手1级。
3.12.2电子管测试用的交流仪表应不低于2.5级，而灯丝电压表的精度应不低于1.5级。在交流电源电路工，采用便被形失真的元件时，所用的交流仪表的选用保证其测试精度满足上述要求，否则交流电源的波形失真系数应小于1%。3.12.3．电子管测试用的脉冲电压表其误差应不大于5%。：3.12.4预热设备上的直流或交流仪表应不低于2.5级。3.13在校验装在测试设备上的电气测试仪表时，原则上不应将仪表从设备的工作位置上卸下，并应在该设备.作温度下行。
3.14电气测试仪表量程的选择，应使被测值的读数必须大于量程的1/3。测灯丝电压的仪表应使被测值的读数大于量程的 1/2。
3.15为了保护仪表免受突然过载；充许在设备上采用各种保护装置，但不得影响测试精度。3.16设备所用的直流电源，尤其是栅极电源，一般应采稳压装置。也充许采用其他形式的直流电源，如蓄电池及干电池
第一栅电源应接有泄放电阻，其泄放电流应大于正栅流，当第二栅存在负栅流时，也应接上泄放电阻，其泄放电流应大于负栅流。GB/T 3789. 1—91
3.-17被测管管座测得的电源波纹系数应符合下列规定：3.17.1阳极耗散功率小于或等于1kW时，阳极和辅助栅极电源的波纹系数应小丁1%：阳极耗散功率大于 1 kW时,波纹系数应小于 5%。3.17.2第一栅极负压电源波纹系数应小于0.5%。3.17.3测试阴极发射电流的电源波纹系数应小于5%。3.18供给阳极和对阴极具有正电位的栅极电路用的直流电压电源，当负载从零变到最大值时，由电源内阻引起的电源电压的变化应不大于10%。供给灯丝用的电源，当负载从零变到最大值时，由电源内阻引起的电源电压的变化应不大于3. 19
20%。
3.20脉冲电源电压的脉冲宽度和重复频率应符合详细规范的规定。3.21脉冲电压、电流波形及参数要求应符合图1和表1的规定。Ap
图1脉冲电压、电流波形图
图中，A一脉冲幅度。通过脉冲顶部所划的X-Y平滑线（不包括项冲)中点的高度所确定的脉冲项部的平均值，
脉冲宽度。电流或电压的瞬时值为脉冲幅度50%的瞬间之间的时间间隔：脉冲前沿。电流或电压从脉冲幅度的10%升到90%所需要的时间;Fi
注：pe
脉冲后沿。电流或电压从脉冲幅度的90%降到10%所需要的时间；脉冲顶降。通过脉冲顶部所划的X-T平滑线(不包括顶冲)与脉冲波形两交点的脉冲輪度之差：
顶冲。在脉冲幅值上面短时间的急变，其值不大于脉冲幅度的5%。脉冲项降系数。 脉冲顶降与脉冲幅度之比值。表
脉冲宽度
脉冲前沿
脉冲后沿
脉冲项降
热5%A
1~10 μs
>10 μs
≤10%Ar
GB/T 3789.1—91
3.22测量电视用发射管动态电性能指标时，对电源、测试负裁、测试设备，测量设备与发射机间的连接、发射机的要求,测试信号等应符合 GB 6277的规定。4测试规则
4。卡电子管测试规范和采用的其体测试方法，应在详细规范中规定。，4.2在测试电子管时，各个电极电压应按下列顺序接通：灯丝电压、对阴极为负电位的栅极电压、阳极电压、其余电极电压。电极电压的断开，应与接通时的相反顺序进行或同时断开。4.3对灯丝电流大于20A的电子管，在调节灯丝电压的过程中，灯丝电流的瞬时值不应超过规定值的1,5倍。
4.4测试强制冷却的电子管时，应先接通冷却系统，方可加上各极电压。测试完毕时，应先断开各极电压，在详细规范中没有规定时，至少5min后方可断开冷却系统。4.5在测试标准或详细规范中没有规定的情况下，测试没有公用电极引出线的李生管某单管时，另一单管的阳极和其他栅极应与阴极相连接，测试具有公辅助栅极的李生管的某一单管时，另一单管的阳极应上工作点电压，而在第一极上应加以足够大的负电压，使该单管的阴极电流等于零。4.6测试应在GB2421规定的正常大气条件下进行。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
