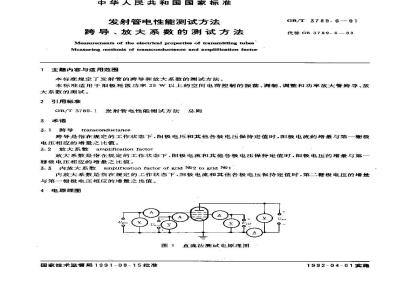

中华人民共和国国家标准
发射管电性能测试方法
跨导、放大系数的测试方法
Measuremnents of the electrical properties of transmftting tubesMcesuring methods of trantsconductazce nd arnplification factor1主题内容与适用范围
本标准规定了发射管的跨导和放大系数的测试方法。GB/T 3789.6-91
代替 GB 3789.6—83
本标准适用于阳极耗功率25W以上的空间电荷控制的振荡、调制、调整和功率放大管跨导、放大系数的测试。
2引用标准
GB/T3789.1发射管电性能测试方法总则3术语
3.1跨导transconductance
跨导是指在规定的工作状态下，阳极电压和其他各极电压保持定值时，阳极电流的增量与第一概极电压相应的增量之比值。
3.2放大系数amplification factor放大系数是指在规定的工作状态下，阳极电流和其他各极电压保持定值时，阳极电压的增量与第一栅极电压相应的增量之比值。
3.3内放大系数amplification factor of grid N2 to grid N1内放大系数是指在规定的工作状态下，阳极电流和其他各极电压保持定值时，第二栅极电压的增与第一栅极电压相应的增量之比值。4电原理图
图1直流法测试电原理图
国家技术监督局1991-08-15批准1992-04-01实施
图2中：
·脉冲信号发生器：
GB/T 3789. 6—91
图2脉冲法测试电原理图
无感电阻器。其误差不大于1%，阻值应符合：R0. 03 Rmln
式中：Ridn-
电子管在导通时的最小内阻；
当R阻值较小时，应考虑导线及接触电阻的影响。出于受热耗散的影响，阻值的变化不应超过正常值的士0.5%。
一电容器。容量应符合：
Ra、Re2
—电阻器。阻值应符合：
式中：T-—脉冲宽度，
T—-脉冲周期;
P—脉冲顶降系数
R2n—电子管导通时第二榭极与阴极之间的等效最小电阻。Z,1—电阻器（B,）或电感器（I）。其上的直流电压降不应超过第一栅极直流电压的0.5%；C,l-一电容器。其选择条件：当栅极脉冲电流流过时，在电容器上的压降不应超过脉冲幅值的1%：Pi、P—脉冲电压表（或示波器）。5测试设备及测试规则
测试设备及测试规则应符合GB/T3789.1的规定。6测试方法
6.1跨导的测试
6.1.1图1的测试方法
6.1.1.1按规范加上灯丝电压和其他各极电压。6.1.1.2在保持阳极电压及其他栅极电压和灯丝电压为定值的条件下，调节第一栅极电压，使阳极电流达到相应的规定值1。和I\。并分别记下相应的第一栅极电压值U和U\。或者调节第一栅极电压达到较小的规定值U,，并记下阳极电流值1。然后调节第一栅极电压达GB/T 3789. 6—91
到较大的规定慎 U,\,并记下阳极电流值 I,\。6.1-1. 3跨导按式(1)计算：
U\ -H!
6. 1. 2 图 2 的测试方法
6.1.2.1按规范加上灯丝电压和各极直流电压。（1）
6.1.2.2在保持阳极电压、其他栅极电压和灯丝电压为定值的条件下，调节第一栅极脉冲电压，使阳极脉冲电流达到相应的规定值Iap和I\，并分别记下相应的第一栅极脉冲电压值UIu和U。Is\。或者调节第一栅极脉冲电压达到较小的规定值，并记下阳极脉冲电流值1.。然后调节第一栅极脉冲电压，使之达到较大的规定值Ui\，并记下阳极脉冲电流值I\。6.1.2.3跨导按式(2)计算：
6. 2放大系数的测试
6.2.1图1的测试方法
Tap\ I'
Uein\ _ U,t'
6.2.1.1按规范加上灯丝电压和其他各极电压，+(2)
6.2.1.2在保持其他各极电压为定值的条件下<阳被电压为规定的较大值1。>调节第一栅极电压，使阳极电流达到规定值，并记下相应的第一栅极电压值。6.2.1.3保持其他各极电压为定值，按规范降低阳极电压到规定值0.\，调节第一栅极电压，使阳极电流不变记下此时第·一栅极电压值 U,\。6.2.1.4放大系数按式(3)计算：U —U\
U, -U,\
6.2.1.5内放大系数是在保持阳极电流和其他各极电压为定值的条件下，改变第二栅极电压和第一栅极电压进行测试。测试方法同上。内放大系数按式(4)计算：bzxZ.net
Ue— ts\
6. 2. 2图 2 的测试方法
6.2.2.1按规范加上灯丝电压和各极直流电压。(4)
6.2.2.2在保持其他各极电压为定值的条件下（阳极电压为规定的较大值U！），在第一栅极上加一规定的正脉冲电压，调节第一栅极负电压，使阳极电流达到规定值，记下此时第一栅极负电压值U，。6.2.2.3保持其他各极电压为定值，按规范降低阳极电压到规定值U.\，调节第一栅极负电压，使阳极电流不变,记下此时第一栅被负电压值U.1\。6.2.2.4放大系数按式(5)计算，UU.n
6.2.2.5内放大系数是在保持阳极电流和阳极电压及其他各极电压为定值的条件下，调节第二栅极电压和第一栅极负电压进行测试。测试方法同上。内放大系数按式(6)计算：
GB/T 3789. 691
Ua' -Ua\
注：图1的测试精度较高，建议在产品检验中应优先采用，但要注意各电极的耗散功率不应超过极限值。附加说明：
本标推由中华人民共和国机械电子工业部提出。本标由机械电子工业部电子标准化研究所和779厂负责起草。（６）
