GB/T 3789.9-1991
基本信息
标准号： GB/T 3789.9-1991
中文名称：发射管电性能测试方法 栅极最大耗散功率的测试方法
标准类别：国家标准(GB)
标准状态：现行
发布日期：1991-08-15
实施日期：1992-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：电子学>>31.100电子管
中标分类号：电子元器件与信息技术>>电真空器件>>L35电真空器件综合
关联标准
替代情况：替代GB/T 3789.9-1983
出版信息
出版社：中国标准出版社
页数：2页
标准价格：8.0 元
出版日期：1992-04-01
相关单位信息
首发日期：1983-06-29
复审日期：2004-10-14
起草单位：机械电子工业部电子标准化研究所和779厂
归口单位：全国电真空器件标准化技术委员会
提出单位：中华人民共和国机械电子工业部
发布部门：国家技术监督局
主管部门：信息产业部（电子）
标准简介
本标准规定了发射管阳极最大耗散功率和阳极过载耗散功率的测试方法本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡、调制、调整和功率放大管栅极最大耗散功率的测试。 GB/T 3789.9-1991 发射管电性能测试方法 栅极最大耗散功率的测试方法 GB/T3789.9-1991 标准下载解压密码：www.bzxz.net

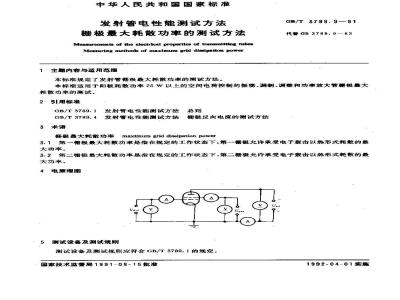

标准图片预览
标准内容
中华人民共和国国家标准
发射管电性能测试方法
栅极最大耗散功率的测试方法
Meanirements of the ehectrical propertles ot frandmltting tubesMeasurlag methada of maximum grdd diasipation power主题内容与适用范围
本标准规定了发射管栅极最大耗散功率的测试方法。GB/T 3789. 9—91
代誉 GB 3789. 9—83
本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡、调制、调整和功率放大管耦极最大耗散功率的测试。
2引用标准
发射管电性能测试方法总则免费标准下载网bzxz
GB/T 3789. 1
GB/T3789.4发射管电性能测试方法栅极反向电流的测试方法3术语
栅极最大耗散功率maximumgriddissipation power3.1第一栅极最大耗散功率是指在规定的工作状态下，第一极允许承受电子轰击以热形式耗散的最大功率。
3.2第二栅极最大耗散功率是指在规定的工作状态下，第二栅极允许承受电子轰击以热形式耗散的最大功率。
电原理图
测试设备及测试规则
测试设备及测试规则应符合GB/T3789.1的规定。国衰技术监骨局 1 9 9 1 - 0 8 - 1 5 批准1992-04-01实施
6测试方法
6.1第一栅极最大耗散功率的测试方法GB/T 3789. 9—91
按规范加上灯丝电压和阳极负电压、第二栅极负电压。调节第一栅极正电压，使第一栅极电压值和第一栅极电流值的乘积等于规定的第一栅极最大耗散功率，并在详细规范规定的时间（无规定时应为10min)内保持不变。然后迅速地按GB/T3789.4对被测管进行第一栅极反向电流的测试。6. 2 第二栅极最大耗散功率的测试方法按规范加上灯丝电压和阳极负电压、第一栅极负电压、第二栅极正电压。调节第一栅极负电压，使第二栅极电压值和第二栅极电流值的乘积等于规定的第二栅极最大耗散功率，并在详细规范规定的时间（无规定时应为10min）内保持不变。然后迅速地按GB/T3789.4对被测管进行第一栅极反向电流的测试。
附加说明，
本标准由中华大民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
