GB/T 3789.10-1991
基本信息
标准号： GB/T 3789.10-1991
中文名称：发射管电性能测试方法 第一栅极截止电压的测试方法
标准类别：国家标准(GB)
标准状态：现行
发布日期：1991-08-15
实施日期：1992-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：电子学>>31.100电子管
中标分类号：电子元器件与信息技术>>电真空器件>>L35电真空器件综合
关联标准
替代情况：替代GB 3789.10-1983
出版信息
出版社：中国标准出版社
页数：2页
标准价格：8.0 元
出版日期：1992-04-01
相关单位信息
首发日期：1983-06-29
复审日期：2004-10-14
起草单位：机械电子工业部电子标准化研究所和779厂
归口单位：全国电真空器件标准化技术委员会
提出单位：中华人民共和国机械电子工业部
发布部门：国家技术监督局
主管部门：信息产业部（电子）
标准简介
本标准规定了发射管第三栅极控制能力的测试方法本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡、调制、调整和功率放大管第一栅极截止电压的测试。 GB/T 3789.10-1991 发射管电性能测试方法 第一栅极截止电压的测试方法 GB/T3789.10-1991 标准下载解压密码：www.bzxz.net

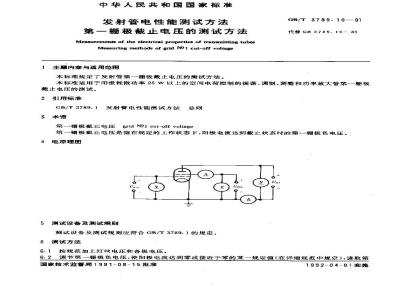

标准图片预览
标准内容
中华人民共和国国家标准
发射管电性能测试方法
第一栅极裁止电压的测试方法
Measurements of theelectrdcal propertles of transmitting tubesMenguring methods of grid N1 cut-off voltage1 主题内容与适用范围
本标准规定了发射管第一栅极截止电压的测试方法，GB/T3789.10—91
代警 GB 3789.10-- 83
本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡、调制、调整和功率放大管第一栅极截止电压的测试。
2引用标准
GB/T3789、1发射管电性能测试方法总则3术语
grid Nel cut-off voltage
第一栅极截止电压
第一栅极截止电压是指在规定的工作状态下，阳极电流达到截止状态时的第一栅极负电压。4电原理图bzxZ.net
5测试设备及测试规则
测试设备及测试规则应符合GB/T3789.1的规定。6测试方法
6.1按规范加上灯丝电压和各极电压。6.2调节第一栅极负电压，使阳极电流达到零或接近于零的某一规定值（在详细规范中规定），读取第国家技术监督局1991-08-15批准1992-04-01实施
栅极电压值。
附加说明：
GB/T 3789.10—91
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
