GB/T 3789.12-1991
标准分类号
标准ICS号:电子学>>31.100电子管
中标分类号:电子元器件与信息技术>>电真空器件>>L35电真空器件综合
出版信息
出版社:中国标准出版社
页数:2页
标准价格:8.0 元
出版日期:1992-04-01
相关单位信息
首发日期:1983-06-29
复审日期:2004-10-14
起草单位:机械电子工业部电子标准化研究所和779厂
归口单位:全国电真空器件标准化技术委员会
提出单位:中华人民共和国机械电子工业部
发布部门:国家技术监督局
主管部门:信息产业部(电子)
标准简介
本标准规定了发射管极间绝缘——极间漏电流或极间绝缘电阻——的测试方法。本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡、调制、调整和功率放大管极间绝缘的测试。 GB/T 3789.12-1991 发射管电性能测试方法 极间绝缘的测试方法 GB/T3789.12-1991 标准下载解压密码:www.bzxz.net
标准内容

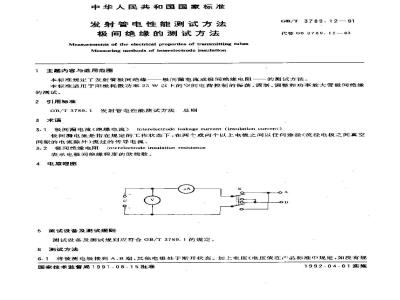

中华人民共和国国家标准
发射管电性能测试方法
极间绝缘的测试方法
Measurements of the electrical propertles of trarismitting hubesMeasuring methods of interelectrode insulatlon主题内容与适用范围
本标准规定了发射管极间绝缘-
极间漏电流或极间绝缘电阻
GB/T 3789. 1291
代替GB3789.12—83
的测试方法
本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡、调制、调整和功率放大管极间绝缘的测试。
2引用标准
发射管电性能测试方法总则
GB/T 3789. 1免费标准bzxz.net
3术语
3.1极间漏电流(绝缘电流)interelectrodeleakagecurrent(insulation current)极间漏电流是指在规定的工作状态下,在两个或两个以上电极之间以任何途径(流径电极之间真空间隙的电流除外)流过的传导电流。3.2极间绝缘电阻intctelectrode insulation resistance表示电极间绝缘程度的欧姆数。4电原理图
5测试设备及测试规则
测试设备及测试规则应符合GB/T3789.1的规定。6测试方法
6.1将被测电极接到A、B端,其他电极处于断开状态。加上电压(电压值在产品标准中规定,如没有规国家技术监督局1991-08-15批准1992-04-01实施
GB/T3789.12—91
定,则应为500V),此时,徽安计的指示值即为漏电流(或刻度为绝缘电阻值)。如果没有规定外加电压的极性,那么测试应在两个极性下(即转换开关两个位置下)进行。并读取较小的阻值(或较大的电流值)为测试结果。
6.2测试阴极与灯丝之间绝缘电时,必须在阴极加热及其他电极处于断开状态下进行。预热时间在产品标准中没有规定时,则应为3min。测试阴极和其他电极间绝缘电阻时,如果灯丝是在加热状态下,则只允许阴极为正电位。
附加说明:
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
