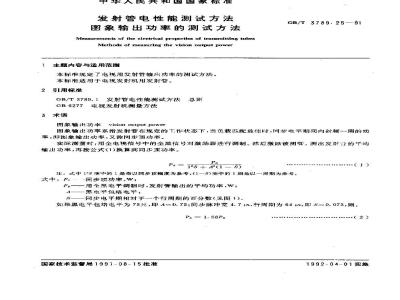

中华人民共和国国家标准
发射管电性能测试方法
图象输出功率的测试方法
Measurements of the electrical propertles of transmitting tubesMethods of measuring the vision output power主题内容与适用范围
本标准规定了电视用发射管输出功率的测试方法。本标准适用于电视发射机用发射管。2引用标准
GB/T 3789. 12
发射管电性能测试方法总则
GB6277电视发射机测量方法
3术语
图象输出功率visian output powerGB/T 3789. 25—91
图象输出功率系指发射管在规定的丁.作状态下，当负载匹配最佳时，同步电平期间内射频一周的功率，即图象输出功率，文称同步顶功率。实际测量时：用全电视信号中的全黑信号对激励器进行调制。然后激励被测管。测出发射管的平均输出功率，再按公式(1)换算到同步顶功率。Pe
Ps= 12S + A(1-5)
：式中 13S 项中的 1 是指以同步项幅度为象考，(1一8)项中的1则是以一周期为参:考。式中，Ps：-同步顶功率,W；
Pe—一用全黑电平调制时，发射管输出的平均功率，W，一黑电平包络电平，
S一向步电平期相对于一个行周期的百分数(见图 1)。()
如果黑电平包电平为75%，即A=0.75；同步脉冲宽4.7μs.行周期为64us，即8==0.073，则：P, - 1. 68P#
国家技术监督局 1 9 91 - 0 8 - 15 批准-(2
1992-04-01实施
测试方法
GB/T 3789.25—91
图1测图象输出功率时的波形
功率测量有很多方法，例如基热法、比较法、变电阻法、电流电阻法、电压电阻法、直读法、定向耦合器法等。本标准推荐以下三种测量方法。4.1量热港
量热法系指作为负载的热耗散元件（例如电阻器）用流动的水或其他液体作为冷却剂（或者流动液体本身就作为热耗散元件时，通过测量冷却剂耗散功率，求得负裁吸收功率的一种方法。热耗散元件上消耗的功率，可用冷却剂的温升、流量及冷却剂的性能参数按下列公式(9)进行计算：P:
式中: P-
耗散功率，W
密度，kg/L(水的密度为1kg/L)；—比热容,J/(kg·℃)[水的比热容为4187J/温升，（负载的出口与进口的冷却剂谥度之差）。用水作冷却剂,若：
u的单位用L/s，则P(kw)为：
P=4.187gN
qu的单位用 I/mit,则：
P = 0. 069 8 4v
9v的单位用L/h，则：
P = 0. 001 16 gv - At
4.1.1测试方框图
测试方框图如图2所示
测试信号发生限
游形监视器
GB/T3789.25—91
激励器
被测情
放人器
图2图象输出功率测试方框图
4.1.2测试设备及测试规则
测试设备及测试规则应符合GB/T3789.1及GB6277第4章的规定。a
避试负裁
射频或包资
杀波器bZxz.net
用图2设备外加冷却剂流量表和进出口温度计。温度计应精确到0.1℃C。h
测试前应先用示波器将黑电平包络电平校准，使其尽可能达到75%，若调不到75%，应记下相c
应的百分数。
测试应在进出口处的冷却剂温度稳定后进行。测试过程中流量应保持不变。注：（①冷却剂的温度最好在环境温度附近的一个小范围内变化，以免由于热辐射及冷却剂热性能而影响测量精度。
②）测仪微周围不应有强辐射场，否则会影响读数，4.1.3测试步骤
4.1.3.1按规范加上各极电压。
信号发生器送图3所示的测试信号K（—0mV）。4. 1. 3. 2
64 μs
图3测试信号K(平场信号）
GB/T 3789. 2591
4.1.3.3将被测管放大器调到规定工作状态(如果在发射机上测试，则不加伴音激励）。4.1.3.4待进出口冷却剂温度稳定后，读取进出口冷却剂的温度和流量。4.1.4数据处理
4.1.4.1将4.1.3.4条的数据代入式(3)或式（4)、式(5)式(6)计算出平均功率Ps。4.1.4.2将A.1.4.1条计算出的平均功率P代入式(1)或式(2)可得到同步顶功率P*。4.2比较法
比较法以测试负载电阻或电阻的冷却剂的溢升作为比较基点，用能由普通仪器测量的工频（或直流)功率源代替射频功率源的一种方法。即将发射管调到规定的工作状态，记下温度稳定后负载的温升。然后，在其余条件相同的情况下，用工频（或直流）功率源代替射频功率源，并使负载温升达到与发射管输出射频功率时相同的温升。再用普通仪器测量出此时工频（或直流)功率源的输出功率。该输出功率与发射管输出的射频功率树等。注：（i）如果测试负载是用冷却剂冷却的，卿应尽量减少出于可能出现的电解现象（特别是用直流电源代换时），而导[起的测量误差。
②测量仪器周围不应有强辐射场，否则会影响读数。4.2.1测试原理图
测试原理图如图4所示。
交流电
4.2.2测试设备及测试规则
压或隔离变器
图4比较法功率测量原理图
测试设备及测试规则应符合GB/T3789.1及GB6277第4章的规定。a
测试负载
b测量前应先用示波器将黑电平包络电平校准，使其尽可能达到75%。若调不到75%，应记下相应的百分数。
c。测试和比较应连续进行，以免由于环境的变化引起误差。d当替代功率源的波形较差时，避免用整流式电压表、电流表，以免引入较大误差。要用按有效值指示，H与频率无关的电表，例如热偶表、电动式或动铁式电表等。所有电压、电流、功率表的精度要比被测参数要求的精确度高级。
4.2.3测试步骤
按规范加上各极电压。
4.2. 3.2信号发生器送图 3所系测试信号K(u=0 mV)。4.2.名.3将被测管放大器调到规定的工作状态（如果是在发射机上测，不加伴音激励）。4.2.3.4待被测管放大器输出端的测试负载达到热稳定状态后，记下负载上或进出口冷却剂的温升。4.2.3.5切断激励器及被测管放火器的电源。将替代功率源接到测试负载。调节替代功率源的电压，使负载上或进出口冷却剂的温升与4.2.3.4条相间。4. 2. 3. 6
4. 2. 3. 7
记下替代功率源所连接的电压表、电流表的读数。4.2.4数据处理
GB/T 3789. 25—91
4. 2. 4. 1 用直流功率源替代时,功率P(W)为PU.I
式中：-—电压,Vi
1-电流,A。
用交流功率源替代时，功率P为：P = U fcod
式中，U-—电压（有效值),V,
I——电流(有效值),A
cost——功率因数。
4.2.4.2由式(7)或式(8)得到的功率P等效于黑电平调制时的平均功率P，再通过式(1)或式(2)换算成同步顶功率Ps。
4. 3直读法
直读法系指用射频功率计直接读取功率的一种方法。功率计可以是通过式的，也可以是吸收式的(热偶功率计或热敏电桥等）。这些功率计可通过大功率衰减器扩大量程。4.3.1测试方框图
测试方框图如图 5 所示。
测试信号
发生器.
波形监视器
4.3.2测试设备及测试规则
凝励器
被测营故大器
麻减器
示链器
图5直读法功率测基方框图
测试设备及测试规则应符合GB/T3789.1及GB6277第4章的规定，通过式
功率计
测试负载
按图5进行连接。若用吸收式功率计，则将其接于衰减器后，且无须另接负载，功率计的输入阻b.
抗应与被测管放大器要求的负载阻抗一致。测试前应先用示波器将黑电平的包络电平校准，使其尽可能达到75%，落调不到75%，应记下相应的百分数。
d。待负载热稳定后读数。
4. 3. 3测试步骤
4.3.3.1按规范加上各极电压。
4.3.3.2信号发生器送图3所示测试信号K（u=0mA）。4.3.3.3将被测管放大器调到规定的工作状态（如果在发射机上测试，则不加伴音激励）。待负载热稳定后读功率计上的示数。
4.3.4数据处理
GB/T 3789.25—91
4. 3. 4. 1不接衰减器时,4. 3. 3. 3 条的读数即为发射管输出的平均功率 Pa。接衰减器时,则要将读取的功率值乘以衰减倍数，方为发射管输出的平均功率Pz。4. 3. 4. 2将 4. 3. 4. 1 条所得的平均功率 P。代入式(1)或式(2),即可换算成同步功率 Ps。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
