基本信息

标准号: GB/T 3789.30-1991

中文名称:发射管电性能测试方法 由亮度信号不同引起的色度信号失真 (微分增益DG和微分相位PP)的测试方法

标准类别:国家标准(GB)

英文名称: Test method for electrical performance of transmitting tubes Test method for chrominance signal distortion (differential gain DG and differential phase PP) caused by different brightness signals

标准状态:现行

发布日期:1991-08-15

实施日期:1992-04-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:89.82 KB

相关标签: 发射管 电性能 测试方法 亮度 信号 不同 引起 色度 微分 相位

标准分类号

标准ICS号:电子学>>31.100电子管

中标分类号:电子元器件与信息技术>>电真空器件>>L35电真空器件综合

关联标准

替代情况:替代GB 3789.30-83

出版信息

出版社:中国标准出版社

页数:4页

标准价格:8.0 元

出版日期:1992-04-01

相关单位信息

首发日期:1991-08-15

复审日期:2004-10-14

起草单位:机械电子工业部电子标准化研究所和799厂

提出单位:中华人民共和国机械电子工业部

发布部门:国家技术监督局

主管部门:信息产业部(电子)

标准简介

本标准规定了发射管由于亮度信号电平不同引起的色度信号的失真的测试方法。本标准适用于电视发射设备用发射管。 GB/T 3789.30-1991 发射管电性能测试方法 由亮度信号不同引起的色度信号失真 (微分增益DG和微分相位PP)的测试方法 GB/T3789.30-1991

标准内容

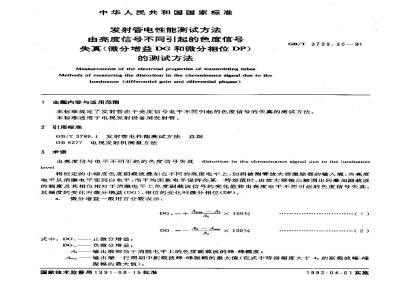

中华人民共和国国家标准
发射管电性能测试方法
由亮度信号不同引起的色度信号失真(微分增益DG和微分相位DP)的测试方法
Measurements of the electrical properties of trausmitting tubesMethods of measuring the distortion in the chrominance signal due to theluminance (dirferentlal gain and dfferential pbqase)主题内容与适用范围
GB/T 3789-30—91
本标准规定了发射管由于亮度信号电平不同引起的色度信号的失真的测试方法。本标准适用于电视发射设备用发射管。2引用标准
GB/T3789.1发射管电性能测试方法总则GB6277电视发射机测量方法
3术语
由亮度信电平不同引起的色度信号失真distortioninthechrominancesignalduetotheluminancelevel
将恒定的小幅度色度副载波登加在不同的亮度电半上,加到被测管放大器激励器的输入端,当亮度电平从消隐电平变到白电平,而平均图象电平保持在某:特定值时,由放大器输出解调出的叠加副载波的幅度及其相位相对于消电平上色度副载波信号的变化值称由癌度电平不同引起的色度信号失真。其幅度的变化叫微分增益(DG),相位的变化叫微分相位(DP)。微分增益一般用百分数表示:
武中:DG
正微分增益1
负微分增益:
= A × 100%
As - Al × 100%
输出端相当于消隐电平上的色度副载波的峰-峰幅度,1)
输出端-行周期中副载波峰-峰振幅的最大值(在式中特指幅度大于A。的副载波峰-峰振幅的最大值);
国家技术监督局1991-08-15批准1992-04-01实施
GB/T 3789. 30—91
输出端一行周期中副载波峰-峰振幅的最小值(在式中特指辐度小于 A的副载波峰-峰振幅的最小值)。
当失真波形的实际幅度大于 A 时,DG 为正,小于 A,时,DG 为负。总的微分增益 DG 为:
Aax _ Amm × 100%
-DG- DG
h。微分相位常以消隐电平上的色度副载波的相位为基准。当其他亮度电平上的色度副载波相位超前于基准电平的相位时,则DP为正,反之为负:DP+=+(-)
DP_= -( )
中: P+
正微分相位;
负微分相位;
——消隐电平上的色度副载波相位,度,一其他宪度电乎梯级上前的色度副载波相位,度p
其他亮度电平梯级上帮后的色度副载被相位,度。总的微分相位DP为:
DP = DP+— DP_ = —
4测试方框图
测试方框图如图1所示。
测试信号发生解
波形A
监视端B
失量示波器
或 DG.DP测量仪
激颇器
斑测管www.bzxz.net
放大端
[的象解调器
图1微分增益、微分相位测试方框图测试负载
b、当波形监视器内不带 4. 43 MHz 带通滤波器时,应在解调器与波形监视器之间加接 4. 43 MHz带通滤波器。
5测试设备及测试规则
测试设备测试规则应符合GB/T3789.1及GB6277第4章的规定。6测试方法
6.1按规范加上各极电压。
GB/T 3789. 3091
6.2测试信导发生器送如图2所示测试信号D(APL一12.5%,50%87.5%)。其中叠加正弦信号的频率为 4. 43 MHz,幅度为 140 mV。6.3用失量示波器或DG、DP测试仪,分别测出APL=12.5%,50%,87.5%时的DG、DP值。m
a.APL.=50%叠加色度信号的峰-蜂幅度140mVmv
b- APL=12.5%
C. APL= 87.5%
图2测试信号D(阶梯波叠加副载波)7
数据处理
GB/T 3789. 30—91
将 6. 3 条中的数据选出最大的作为被测管的 DG 和 DP,并同时注明相应的平均图象电平。b、不用总的 DG、DP 表示时,应注明 DG、DP的正或负。附加说明:
本标推出中华人民共和国机械电了工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。

小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
