ICS33.160.30

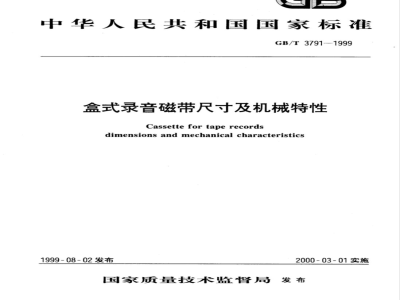

中华人民共和国国家标准
GB/T3791-1999
盒式录音磁带尺寸及机械特性
Cassettefortaperecords
dimensions and mechanical characteristics1999-08-02发布
2000-03-01实施
国家质量技术监督局发布
GB/T3791—1999
本标准是对国家标准GB3791一1983《盒式录音磁带尺寸及机械特性》的修订。本标准中的主要参数等效采用国际标准IEC94-7：1996《商品有声及家用盒式磁带》的相应部分。本标准与GB3791一1983相比较，主要作了下列修改：a）在第1章中明确了本标准不适用于微盒式录音磁带，此外还增加了“引用标准”和“定义”两章内容。
b）对原标准中磁带的卷带力矩和测量录音机的技术要求等内容，根据现在的技术水平作了适当的修改，提高了指标要求。
增加了对引带长度要求等内容，去掉了带盒综合量规的测量精度为0.01mm的规定内容。c）考虑到目前国内的实际情况和技术的发展，标准中保留了原来的测量方法，同时明确了可以采用能得到同样结果的其他测量方法和测量设备。对“测量方法”的各条内容均按实际测量要点和步骤作了适当的补充和修改，使其更明确、更完善。d）将图6的名称改为“带盒与录音机整机配合必须保证的极限尺寸”，这样使该图的含义更为明确，便于理解。
本标准从实施之日起代替GB/T3791一1983。本标准由中华人民共和国信息产业部提出。本标准由全国录制设备标准化技术委员会归口。本标准起草单位：上海广电上录电器有限公司、中国电子技术标准化研究所。本标准主要起草人：沈允立、李旭进、甘伟萍、付菁。I
1范围
中华人民共和国国家标准
盒式录音磁带尺寸及机械特性
Cassette for tape records
dimensions andmechanical characteristicsGB/T3791-1999
代替GB/T3791—1983
本标准规定了盒式录音磁带互换性所需的尺寸及机械特性，并规定了相应的测量方法。本标准适用于带宽为3.81mm的盒式录音磁带，但不包括微盒式录音磁带。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2018—1987磁带录音机测量方法（neqIEC94-3）GB/T2019-1987
GB/T4013—1995
3定义
磁带录音机基本参数和技术要求录音录像术语（eqvISO2211：1977）本标准采用的术语符合GB/T4013的规定。4尺寸及机械特性
4.1磁带尺寸
带宽：3.81-0.05mm；
最大厚度：0.020mm。
4.2磁迹位置及尺寸
按GB/T2019的规定。
4.3带盒尺寸
按图1至图11的规定。
4.4主导轴
允许主导轴的最大直径为3mm。
4.5盒式录音磁带支承平面
盒式录音磁带在使用中只允许图7中的支承部分支承在录音机上。4.6卷带力矩
磁带在带盒中运转时所需的力矩应小于0.2N·cm。4.7压垫
当录放头按图9规定的尺寸伸人带盒时，压垫对磁头工作面的压力应为0.1N～0.25N。4.8引带
4.8.1引带长度
国家质量技术监督局1999-08-02批准2000-03-01实施
GB/T3791-1999
引带的强度应足够起到保护磁带的作用。4.8.2引带固定强度
引带与盘芯连接处应能承受的最小拉力为10N。4.9磁带与引带的粘结强度
粘结后的磁带与引带应能承受3N的拉力，而不断裂或脱胶。4.10带盒窗的粘结强度
带盒窗应能承受10N的压力而不损坏。4.11防消片强度
防消片应能承受3N的压力而不损坏。4.12抖晃率
盒式录音磁带的录放抖晃率应不劣于士0.4%（计权峰值）。5测量方法
5.1测量条件
温度：15℃～35℃，（有争议时，仲裁温度为15℃～25℃）；相对湿度：45%~80%；
大气压：86kPa~106kPa；
电源电压：220V士3%；
频率：50Hz±0.5Hz。
5.2测量设备的技术要求
5.2.1测量用录音机
带速：4.76cm/s；
带速误差：士0.5%；
抖晃率：士0.15%（计权峰值）；录放信噪比：优于48dB(不计权）；录放幅频响应：20Hz～12.5kHz，士2dB。5.2.2带盒综合量规
应满足图1～图11中尺寸的测量要求。5.2.3卷带力矩测量仪
转盘转速：带头40r/min~50r/min，带尾15r/min~20r/min；转速波动：≤1%；
力矩表量程：0.9N·cm；
力矩表精度：0.01N·cm。
5.2.4专用测克计
量程：0.5N；
精度：0.01N。
5.2.5拉力计
量程：5N，20N；
精度：二级，允差士0.5%（最大量程）。5.2.6压力计
量程：5N，20N。
精度：二级，允差士0.5%（最大量程）。5.2.7抖晃仪
E0F8E9
家需2味X±耳重
“里家普X
“（2国基
型聚置2
频率范围：0.2Hz~200Hz；
测量频率：3150Hz；
指示方式：计权峰值；
计权特性：按GB/T2018的规定。5.3测量方法
GB/T3791-1999
本标准推荐以下测量方法，但不排除能得到同样测量结果的其他方法。5.3.1带盒尺寸的测量
用带盒综合量规（图12)及其他常规量具进行测量。按图12测量前，应调整带盒的X、Y、Z三个基准面，使其与综合量规的相应基准面一致。5.3.2卷带力矩的测量
将被测盒式录音磁带放置在卷带力矩测量仪（图13)的转盘上，使转盘按规定转速旋转，测量带头及带尾的卷带力矩。
5.3.3压垫压力的测量
将专用的测克仪（图14)的传感头压人带盒3.6mm处，读取压力值。5.3.4引带固定强度的测量
按图15所示，将盘芯固定在轴上，引带的另一端固定在拉力计上，逐渐加大拉力至10N，检查引带是否脱离盘芯。
5.3.5磁带与引带粘结强度的测量将粘结后的磁带和引带按图16所示方法固定，逐渐加大拉力至3N，检查是否产生断裂或脱胶现象。
6带盒窗粘结强度的测量
按图17所示，将带盒固定，用压力计对带盒窗中部加压，并逐渐加大至10N，检查是否有损坏现象。
5.3.7防消片强度的测量
按图18所示，将带盒固定，移动压力计，逐渐加大对防消片中部的压力至3N，检查是否有断裂现象。
5.3.8抖晃率的测试
将抖晃仪上3150Hz振荡输出接至测量录音机输人端，用被测磁带记录数分钟，然后将这段磁带重放三次，其输出接至抖晃仪上，取三次读数平均值。3
导引面
GB/T3791—1999
19.2±0.2
37.4±0.2
66.6±0.2
1各导引面的半径应在0.4mm～1mm之间。2-5.2
导引面
2磁带只在磁带导引面与带盒接触，在两端的导引面P和S处。空隙不能太大，以防灰尘进人带盒。所有导引面必须与Z基准面垂直。
图2导引面的位置
磁带途径的极限
图3磁带途径
允许磁头及自停传感器伸入带盒的最大自由空间图4
GB/T3791—1999
局部放大
注：阴影部分必领保证不与磁带接触。图5与磁带不接触部分
基准孔
注：本图是对标准的补充，它所给出的标准尺寸，可用于检查磁头、自停传感器等插元件的位置是否正确。各开口处的标准尺寸略小于图1和图4中所规定的尺寸，这是考虑到某些录音座的特殊使用要求。这种录音座在基准孔处带有一个定位销，在使用时其中心线可能偏离Y基准面：士0.15mm2=士0.075mm（如图1中D一D部分)在极限尺寸中包括了这一偏移量。图6带盒与录音机整机配合必须保证的极限尺寸5
标志部分wwW.bzxz.Net
GB/T3791-1999
图7标志和支承部分的位置
支承部分
.3-0.3
1）带盒窗部分允许突出的最大高度。3.5±8：
3.35±8:1
GB/T3791-1999
图8带盒窗部分
录散头
娃更求中嫩画
消音头
自停传感器
压带轮
图9插入件的规定深度
M3：）
GB/T3791-1999
带盒面标志磁迹位置与防消片P之间的关系附加的传感孔
66.25±0.25
高矫顽力磁带用的附加传感孔位置?
