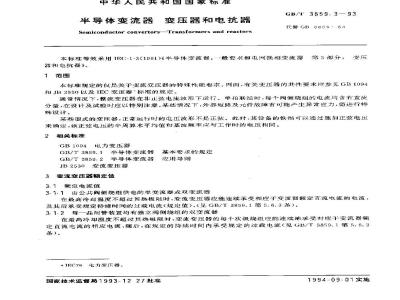

中华人民共和国国家标准
半导体变流器变压器和电抗器
Semiconductor convertorsTransformers and reaetorsGB/T 3859.3—93
代替GB3859-83
本标准等效采用IEC-1-3(1991)半导体变流器：般要求和电网换相变流器第3部分：变压器和电抗器。
1范围
本标准规定的仪是关于变流变压器的特殊性能要求。因而，有关变压器的共性要求应参见GB1094和JB2530以及IEC变压器‘标准的规定。通常情况下，整流变压器在非止弦电流波形下运行。单拍联结时，每个阀侧绕组的电流均含有直流分量，在设计及试验时应以特别注意。某些情况下，外部短路及元件故障有可能产生异常应力，需进行特殊设计。
某些型式的变压器，正常运行时的电压波形不是正弦。此时，其设备的铁损可以通过施加正弦电压来确定，该正弦电压的半周算术平均值和基波频率应与工作时的电压相同。2相关标准
GB1094电力变压器
GB/T3859.1半导体变流器
基本要求的规定免费标准bzxz.net
GB/T3859.2半导体变流器
应用导则
JB2530变流变压器
3变流变压器额定值
3.1额定电流值
3.1.1由公共阀侧绕组供电的单变流器或双变流器在最高冷却温度不超过其热极限时，变流变压器应能连续承受相应于变流器额定百流电流的电流，及其后承受规定持续时间的过载电流（规定值），（见GB/T3859.1第5.6.3条）。3.1.2每一晶闸管装置均有独立阀侧绕组的双变流器在最高冷却温度不超过其热极限时，变流变压器的每个次级绕组应能连续地承受对应变流器额定直流电流的相应电流，随后，在规定的持续时问内承受规定的过载电流（见G/T3859.1第5.6.3茶）。
*1FC76电力变压器。
国家技术监督局1993-1227批准
1994-09-01实施
GB/T 3859. 3-93
当两个阀侧绕组共用-~个网侧绕组时，其额定电流的确定与第3.1.1条相同。3-2冷却媒质的温度极限
温升极限规定见第5.3涤，当本标准的规定与JB2530有出入时，供需双方可协商解决。3.2.1户外空气冷却设备
变变压器应设计在不超过40℃的环境空气温度下工作，年平均温度不高于20C，以及任何24的平哟温度不高于30℃
3.2.2户内空气冷都设备
变流变压器应设计在不超过40℃的环境空气温度下工作。3.2.3水冷设备
变流变压器应设计在冷却水进口温度不超过25C的条件下下作。4变压器及电抗器的损耗和电压降4.1变压器绕组的损耗
正常运行情况下，绕组中产生的损耗包括用直流法测得的绕组电阻的损耗、由涡流以放在绕组和框架部分的杂散磁通所产生的附加损耗(与频率有关）。由于请波的存在，绕组的实练摄耗端在变压器与装置正常运行情况下测量。
因这种测量方法太复杂且不准确，故不予推荐，除非变压器和装置的总损耗合成次测量。此时，对额定输出不超过300kW的设备，其损耗可以在正常额定负载运行耐测量。在其他所有情况下，绕组损耗是在正弦电流下，由短路量的结果来计算。这种方法的依据是：假定其重叠角忽略不计（见表2），绕组所通过的正弦电流与装置运行时在绕组所存在的电流具有相同的方均根值。
由于绕组同装置在正常运行期间的电流方均根值较试验时略微偏小，因而存在正误差。假定该正误差由运行时由被忽略的(谐波产生)附加杂散损耗所引起的负误差来补偿。4.2相间变压器、均流电抗器，串联平波电抗器，互感器以及其他电流调节辅助设备的损耗4.2.1平衡电抗器（相间变压器）厂方应在所提供磁通计算的频率和电压下测量铁芯损耗，面磁通是与变流器在额定电流和电压及规定相位控制下的运行状况相对应，所使用的频率可调节到非常接近于相间变压器的主频率。绕组拟耗可由绕组直流电阻和绕组直流电流的平方的乘积来计算。4.2.2均流电抗器
均流电抗器的铁心损耗通常带忽略不计。绕组损耗，既可在变流器损耗测量时作为其一部分迹行测鼠，也可由测得的绕纽直流电阻和绕组王电流方均根植的平方的乘积来计舜，直基于电流波形为矩形。4.2.3串联平波电抗器
其铁心损耗通常忽略不计。
绕组摄耗，既可在变流器损耗测时作为其一部分进行测量，也可由绕组的直流电阻和直流电流的平方的乘积来计算。
4.2.4五感器及具他电流调书辅助设备铁心损耗应在相应于变流器在额定电流、额定电网电压以及规定的直流电压下运行时的磁通情况来测量或计算。测量时所使用的频率在最接近互感器铁心磁通的主频率下进行。功率绕组的摄耗是由测得的绕组直流电阻和绕组电流方陶根值的平方的飛积来计算，且垒理想的电流波形(忽略杂散电感）下进行。当功率绕组是由粗导线绕制时，测涡流损耗应用计算的方法来确定并累计。
注：这些摄耗仅用！效率计算，而在设计时不计算。4.3变压器及电抗器的电压降
GB/T 3859.3—93
电压降在损耗测量的基上计算得出，其计算公式见GB/T3859.1第5.7.3条。5变流变压器的试验
下面规定的试验仅是变流变压器特殊性能部分的试验：全面的性能试验应接GB.1094和JB2530的规定进行，当与本标准规定有差异时，则依据本标准的规定。5.1换相电抗的测量以及感性电压降的确定5.1.1换相电抗
为了测量换相电抗，变压器网侧端子应短路。在阀侧绕组同-换相组的相邻两相通以额定频率的交流电流，测量出这样馈电方式下端子之间的电压。换相电抗2X，等于由此测量计算所得出阻抗的感抗分量，至少应在每一个换相组的不同相序试验两次，并取这些测量所得的算术平均值。个并联或串联连接的换相组装置可由同一个网侧绕组来馈电，并且同时进行换相。这种情况下，作上述试验时，对应于这些换相组的阀侧绕组，相与相应作并联连接。5.1.2感性电压调整率
感性电压降可用下列公式，由X,值来计算。dn (oqs/2元g)X ·(Ian/Udu)
式中：g—分流Ian的换相组的组数；Q—换相组组数：
Ian额定直流电流；
s—串联换相组组数：
Uaio-—理想空载直流电压：
每一初级绕组同时换相的换相组数。同样，感性电压降也可由5.1.1所述的试验来获得，试验期间通以电流，其有效值为：(/2/4) .(8/g)+1an
这种情况下，输入电压的感性分量以端子间额定电压U的标么值米表示，即感性电压调整率dx1。表1所列各种联结形式的感性电压调整率，可按表1第17栏所规定的次级短路试验所得的结果来计算,除序号第3,4,6,9及12的联结形式外，其余联结时建议进行5.1.1规定的短路试验(GB/T 3859.2第 5. 3.4条)。
假如次级电流太大，不能采用此方法，可采用其他任何构成一个阀侧绕组短路的等效方法。5.2短路试验（型式试验及出厂试验）进行本试验是为了获得变压器绕组的总损耗。表1列出了最常用联结形式试验时适用的短路联结。变压器绕组的电流应为正弦波，其方均根值与在额定直流电流和额定频率下作正常运行时（重叠角忽略不计）存在」网侧导线中的电流相同。短路试验 A,B,C =种情况的输入功率应分别测量,并用 Pa、PB 和 Pc 表示,总损耗可按表 1 给出的公式进行计算。
所测得的绕组损耗修止至所规定的极限温度值（表2)加20℃。5.3温升试验（型式试验）
变压器绕组的温升测量应在连续施加额定负载后进行，该温升不应超出表2规定值。表1所给出的值以第3.2条所规定的环境温度和冷却媒质温度以及在不超过1000m的海拔高度下运行为基础，当冷却媒质温度较高时按本标准附录A修正。3859.3—93
量短的杆
助按嘴
9/($++)
--1---
联结代号
3859.3—93
30860+*0
翘的下
测“时携端
6 ce auas
联结代号
3859.3—93
雉的子
“时接端
本本本本本本，
联结代号
变流器.工.作制等级
GB/T3859.3—.93
表2温升极限
变压器冷却媒质
变压器温度等级
用电阻法测量的绕组
极限温升,K
注：①温升数值是基于最高环境湿度为40℃，年平均温度不高于26℃和日平均环境温度为30℃。②若用户和供方取得一致，可以采用其他变压器温度等级，此时若在表中找不到温升的数值时，亦可由供双方商定。
③工作制等级见GB/T3859.1第5.6.3.5条。GB/T 3859.3—93
附录A
环境温度和冷却媒质温度高于规定时变压器的送行(参考件）
当运行环境空气温度或玲却媒质温度超过正常运行条件的最高规定值时（但最多不超过15K），为使变压器和电抗器安全运行，其充许的极限温升应相应降低，接下表修正。冷却媒质温度高于标准值时，温升极限值的降低数变压器和电抗器运行情况
自然风冷和强迫对流冷却
冷却空气最高温度每超过1K
时,从5.3 条所给的极限中扣除
绝缘等级A或B)
流体——空气冷却
年平均或日平均冷却空气最高
温度每超过1K（无论哪一个超
过较大时），从5.3条所给的极
限值中扣除(绝缘等级为A)
流体—水冷却
年平均或日平均冷却永最高温
度每超过IK(无论娣一个超过
较大时),从5.3条所给的极限
值中扣除（绝缘等级为A）
附加说明：
本标准由中华人民共和国机械工业部提出。本标推由全国电力电子学标准化技术委员会归。IN
工作制等级
本标推由机械工业部西安电力电子技术研究所负责起草。本标准主要起草人周观允。
