GB/T 4028-1994
基本信息
标准号： GB/T 4028-1994
中文名称：计时仪器的检验位置标记
标准类别：国家标准(GB)
英文名称： Inspection position marking for timing instruments
标准状态：现行
发布日期：1994-12-30
实施日期：1995-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：精密机械、珠宝>>钟表学>>39.040.20钟
中标分类号：轻工、文化与生活用品>>钟表、自行车、缝纫机>>Y11钟表
出版信息
出版社：中国标准出版社
页数：平装16开， 页数：5， 字数：6千字
标准价格：8.0 元
出版日期：1995-10-01
相关单位信息
首发日期：1983-12-17
复审日期：2004-10-14
起草人：林书琴、赵燕玉
起草单位：轻工部钟表研究所
归口单位：全国钟表标准化技术委员会
提出单位：中国轻工总会
发布部门：国家技术监督局
主管部门：中国轻工业联合会
标准简介
本标准规定了计时仪器的检验位置标记和定义。本标准适用于指针式计时仪器的检验位置标记，也适用于机心及无常规表盘的计时仪器的检验位置标记。本标准规定的标记和定义与计时仪器的型号、结构或尺寸无关。 GB/T 4028-1994 计时仪器的检验位置标记 GB/T4028-1994 标准下载解压密码：www.bzxz.net

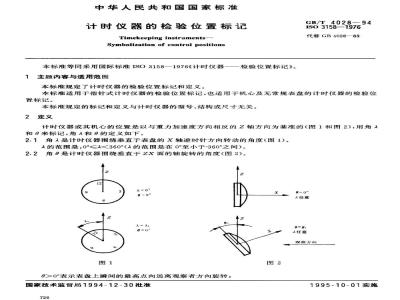

标准图片预览
标准内容
中华人民共和国国家标准
计时仪器的检验位置标记
Timekeeping instruments-
Symbolization of controlpositions本标准等同采用国际标准ISO3158—1976《计时仪器—1主题内容与适用范围
本标准规定了计时仪器的检验位置标记和定义。一检验位置标记》。
GB/T4028--94
ISO3158—1976
代替GB4028—83
本标准适用于指针式计时仪器的检验位置标记，也适用于机心及无常规表盘的计时仪器的检验位置标记。
本标准规定的标记和定义与计时仪器的型号、结构或尺寸无关。2定义
计时仪器或其机心的位置是以与重力加速度方向相反的Z轴方向为基准的（图1和图2），用角入和6来标记，角入和6的定义如下。2.1角入是计时仪器围绕垂直于表盘的X轴逆时针方向转动的角度（图1）。入的范围是：0≤<360°（入的范围是在0°至小于-360°之间）。2.2角是计时仪器围绕垂直于ZX面的轴旋转的角度（图2)。2
入=0°
入=入
>0°表示表盘上瞬间的最高点向远离观察者方向旋转；国家技术监督局1994-12-30批准726
入任意
入任意
观察方向
1995-10-01实施
GB/T4028—94
9<0°表示表盘上瞬间的最高点向接近观察者方向旋转；6的范围是：一90≤9≤+90°（8的范围是在士90°之间）。2.3当入=0°和9=0°时，通过6时和12时的轴应与Z轴方向重合（对于无常规表盘的计时仪器或机心，应按第4章的规定）。
3常用检验位置表示方法
3.1垂直位置
垂直位置按表1规定的方法表示。表1
符号(图)
3时上
6时上
9时上
12时上
3H或3个
6H或6+
9H或9
12H或12个
入90°
入=180°
入=270°
入=0°
要标记与上述位置不同的垂直位置，可采用类似的表示方法，即用表盘最上端的数字来表示。例如：4时在最上端时用4H或4个。
3.2水平位置
水平位置按表2规定的方法表示。727
符号(图)
3.3倾斜位置
GB/T4028—94
表盘面向上（面上）
后盖向上bzxZ.net
(面下)
表盘面向下
倾斜位置按表3规定的方法表示。符号(图)
向后倾斜12时上（表盘的
最高点向远离观察者方向
倾斜30°）
CH或C↑
FH或F
CB或C
12H+30°
12++30°
入任意
0=+90°
入任意
6-—90°
入0°
9=+30°
要标记与上述位置不同的实际倾斜位置，先标明表盘最上端的数字，后面紧随H或+，再标出θ的角度值。
4无常规表盘的计时仪器或机心位置的表示方法对于无常规表盘的计时仪器（数字显示式计时仪器)或单独的机心，应用下述方法表示。无常规表盘的计时仪器或单独的机心，可以设想在通常使用位置有个虚构的表盘。按正常识别位置读数时，该表盘的中心轴线Z通过12时和6时，中心线的左边为9时，右边为3时，然后按第3章所述方法标记。
附加说明：
本标准由中国轻工总会提出。
本标准由全国钟表标准化技术委员会归口。本标准由轻工业部钟表工业科学研究所负责起草。本标准主要起草人林书琴、赵燕玉。728
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
