GB 4871-1995
基本信息
标准号： GB 4871-1995
中文名称：普通平板玻璃
标准类别：国家标准(GB)
英文名称： Ordinary flat glass
标准状态：现行
发布日期：1995-11-30
实施日期：1996-08-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：玻璃和陶瓷工业>>81.040玻璃
中标分类号：建材>>陶瓷、玻璃>>Q33建筑玻璃
关联标准
出版信息
出版社：中国标准出版社
页数：平装16开， 页数：6， 字数：8千字
标准价格：8.0 元
出版日期：1996-08-01
相关单位信息
首发日期：1985-01-19
复审日期：2004-10-14
起草人：谭景亚、李绍唐、王玉兰
起草单位：秦皇岛玻璃研究院
归口单位：全国建筑用玻璃标准化技术委员会
提出单位：国家建筑材料工业局
发布部门：国家技术监督局
主管部门：中国建筑材料工业协会
标准简介
本标准规定了普通平板玻璃的分类、尺寸、技术要求、检验方法、检验规则、包装及标志、贮存和运输。本标准适用于拉引法生产的，用于建筑和其他方面的普通平板玻璃。 GB 4871-1995 普通平板玻璃 GB4871-1995 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

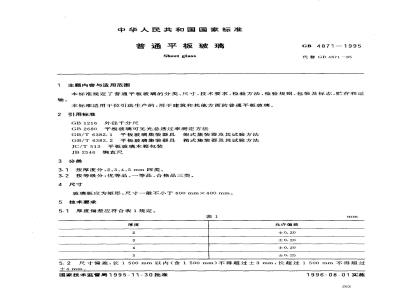

中华人民共和国国家标准
普通平板玻璃
Sheet glass
1 主题内容与适用范围
GB 4871—1995
代替GB4871-85
本标准规定了普通平板玻璃的分类、尺寸、技术要求、检验方法、检验规则、包装及标志、贮存和运输。
本标准适用于拉引法生产的，用于建筑和其他方面的普通平板玻璃。引用标准
GB 1216
外径千分尺
GB2680平板玻璃可见光总透过率测定方法GB/T6382.1平板玻璃集装器具架式集装器及其试验方法GB/T6382.2平板玻璃集装器具
JC/T513平板玻璃木箱包装
JB2546钢直尺
3分类
3.1按厚度分：2.3、4.5mm四类。箱式集装器及其试验方法
3.2按等级分：优等品、一等品、合格品三类。4尺寸
玻璃板应为矩形，尺寸一般不小于600mm×400mm。5技术要求
5.1厚度偏差应符合表1规定。
允许偏差
5.2尺寸偏差，长1500mm以内（含1500mm）不得超过士3mm，长超过1500mm不得超过±4 mm.
国家技术监督局1995-11-30批准1996-08-01实施
GB48711995
尺寸偏斜，长1000mm，不得超过士2mm。弯曲度不得超过 0.3%。
边部凸出或残缺部分不得超过3mm，一片玻璃只许有一个缺角沿原角等分线测量不得超过5.5
5 mm。
5.6可见光总透过率不得低于表2规定。表2
厚度，mm
玻璃表面不许有擦不掉的白雾状或棕黄色的附着物。外观质量应符合表3的分等要求。5.7
缺陷种类
不产生变形的最大入射角
（包括波纹辊子花）
长度1mm以下的
优等品
集中的不许有
长度大于1mm的每平方米允许
宽≤0.1mm
海平方米允许条数
宽≥0.1mm,每平方米允许条数
非破坏性的，直径0.5~2mm，
每平方米允许个数
非破坏性的疙癌波及范围直径不大于3mm，每平方米允许个数
[正面可以看到的每片玻璃允许条数
表面呈现的集中麻点
稀疏的麻点，每平方米允许个数≤6mm.6
长≤50mm
不许有
不许有
不许有
不许有
不许有
注：①集中气泡，麻点是指100mm直径圆面积内超过6个。364
可见光总透过率，%
一等品
50mm边部，30°
集中的不许有
8mm，8
>8~10 mm,2
长≤100mm
宽≤0.4mm
长<100mm
30mm边部
宽≤0.5mm
不许有
合格品
100mm边部，0°
≤10mm,12
>10~20 mm,2
>20~25 mm,1
宽≤0.8mm
长<100mm
宽≤0.5mm
每平方米不超过3处
GB 4871--1995
②砂粒的延续部分，人射角0°能看出的当线道论。5.8玻璃15mm边部，一等品、合格品允许有任何非破坏性缺陷。5.9玻璃不允许有裂口存在。
5.10标准无规定的技术要求，由供需双方协商。6检验方法
6.1尺寸用符合JB2546规定的金属尺测量。6.2厚度用符合GB1216规定的千分尺在玻璃板四边各取一点测量，厚度差均不得超过表1的规定。6.3可见光总透过率按GB2680或使用等效的仪器测定。6.4波筋的测定
6.4.1设备
光源：24V150~240W的卤钨灯。
屏幕：白色、不反光。
c．支架：能使试样垂直放置，并可平行屏幕移动。6.4.2检验步骤
玻璃按拉引方向垂直放置，与光线成60°角，距光源6m。白色屏幕与玻璃平行，相距0.7m，观察屏幕呈现的明暗条纹，参照波筋样板确定等级。6.5气泡、划伤、砂粒、疙瘩、麻点、线道检验6.5.1设备
黑色框架：装有数支40W日光灯管，灯管间距300mm。6.5.2检验步骤
将玻璃按拉引方向垂直放置，与日光灯管平行并相距600mm，观察者距玻璃600mm，视线垂直玻璃观察，缺陷尺寸用符合JB2546规定的金属尺或放大10～20倍的读数显微镜测定。6.6弯曲度的测定
将玻璃垂直放置，不施加外力，沿板边水平放一足够长的直尺。玻璃弓形弯曲时，测量对应弦长的弧高；波形时，测量对应波峰到波峰（或波谷到波谷），距离间的波谷的深度（或波峰高度），按下式计算弯曲度：
式中：c—
弯曲度，%；
弦高或波谷深度（或波峰高度），mm，h
-弦长或波峰到波峰的距离（或波谷到波谷的距离），mm。L
6.7尺寸偏斜及缺角的测定
将直角尺放在玻璃上，使角顶点、一边分别与玻璃顶点、一边对齐，测量直角尺另边1m处与玻璃板边的距离。缺角深度是沿角平分线从原角顶向内测量。7检验规则
7.1检验分类
出厂检验：检验项目为厚度偏差、尺寸偏差、外观质量。型式检验：检验项目为本标准规定的该种产品的全部技术要求。7.2抽样方法
按表4规定进行随机抽样。
91~~150
151280
281~500
501~1200免费标准bzxz.net
1201~3200
7.3判定规则
GB 4871
抽样数
允许不合格片数
7.3.1一片玻璃合格判定：玻璃各项技术要求均达到本标准技术要求时，该片玻璃视为合格。片
7.3.2一批玻璃合格判定：任何一项指标中，不合格片数少于或等于表4规定时，该批玻璃视为合格8标志、包装、运输、贮存
8.1玻璃用木箱或集装箱（架）包装。箱（架）应便于装卸、运输。木箱包装应符合JC/T513要求；集装箱（架）应符含GB/T6382.1和GB/T6382.2要求。8.2运输时，箱头朝向车辆运动方向，应防止箱（架）倾倒滑动。运输和装卸时箱盖朝上，不得倒放或斜放并需有防雨措施。
8.3玻璃应在干燥通风的库房中存放。附加说明：
本标准由国家建筑材料工业局提出。本标准由国家建筑材料工业局秦皇岛玻璃研究院负起草。本标准主要起草人谭景亚、李绍唐、王玉兰。366
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
普通平板玻璃
Sheet glass
1 主题内容与适用范围
GB 4871—1995
代替GB4871-85
本标准规定了普通平板玻璃的分类、尺寸、技术要求、检验方法、检验规则、包装及标志、贮存和运输。
本标准适用于拉引法生产的，用于建筑和其他方面的普通平板玻璃。引用标准
GB 1216
外径千分尺
GB2680平板玻璃可见光总透过率测定方法GB/T6382.1平板玻璃集装器具架式集装器及其试验方法GB/T6382.2平板玻璃集装器具
JC/T513平板玻璃木箱包装
JB2546钢直尺
3分类
3.1按厚度分：2.3、4.5mm四类。箱式集装器及其试验方法
3.2按等级分：优等品、一等品、合格品三类。4尺寸
玻璃板应为矩形，尺寸一般不小于600mm×400mm。5技术要求
5.1厚度偏差应符合表1规定。
允许偏差
5.2尺寸偏差，长1500mm以内（含1500mm）不得超过士3mm，长超过1500mm不得超过±4 mm.
国家技术监督局1995-11-30批准1996-08-01实施
GB48711995
尺寸偏斜，长1000mm，不得超过士2mm。弯曲度不得超过 0.3%。
边部凸出或残缺部分不得超过3mm，一片玻璃只许有一个缺角沿原角等分线测量不得超过5.5
5 mm。
5.6可见光总透过率不得低于表2规定。表2
厚度，mm
玻璃表面不许有擦不掉的白雾状或棕黄色的附着物。外观质量应符合表3的分等要求。5.7
缺陷种类
不产生变形的最大入射角
（包括波纹辊子花）
长度1mm以下的
优等品
集中的不许有
长度大于1mm的每平方米允许
宽≤0.1mm
海平方米允许条数
宽≥0.1mm,每平方米允许条数
非破坏性的，直径0.5~2mm，
每平方米允许个数
非破坏性的疙癌波及范围直径不大于3mm，每平方米允许个数
[正面可以看到的每片玻璃允许条数
表面呈现的集中麻点
稀疏的麻点，每平方米允许个数≤6mm.6
长≤50mm
不许有
不许有
不许有
不许有
不许有
注：①集中气泡，麻点是指100mm直径圆面积内超过6个。364
可见光总透过率，%
一等品
50mm边部，30°
集中的不许有
8mm，8
>8~10 mm,2
长≤100mm
宽≤0.4mm
长<100mm
30mm边部
宽≤0.5mm
不许有
合格品
100mm边部，0°
≤10mm,12
>10~20 mm,2
>20~25 mm,1
宽≤0.8mm
长<100mm
宽≤0.5mm
每平方米不超过3处
GB 4871--1995
②砂粒的延续部分，人射角0°能看出的当线道论。5.8玻璃15mm边部，一等品、合格品允许有任何非破坏性缺陷。5.9玻璃不允许有裂口存在。
5.10标准无规定的技术要求，由供需双方协商。6检验方法
6.1尺寸用符合JB2546规定的金属尺测量。6.2厚度用符合GB1216规定的千分尺在玻璃板四边各取一点测量，厚度差均不得超过表1的规定。6.3可见光总透过率按GB2680或使用等效的仪器测定。6.4波筋的测定
6.4.1设备
光源：24V150~240W的卤钨灯。
屏幕：白色、不反光。
c．支架：能使试样垂直放置，并可平行屏幕移动。6.4.2检验步骤
玻璃按拉引方向垂直放置，与光线成60°角，距光源6m。白色屏幕与玻璃平行，相距0.7m，观察屏幕呈现的明暗条纹，参照波筋样板确定等级。6.5气泡、划伤、砂粒、疙瘩、麻点、线道检验6.5.1设备
黑色框架：装有数支40W日光灯管，灯管间距300mm。6.5.2检验步骤
将玻璃按拉引方向垂直放置，与日光灯管平行并相距600mm，观察者距玻璃600mm，视线垂直玻璃观察，缺陷尺寸用符合JB2546规定的金属尺或放大10～20倍的读数显微镜测定。6.6弯曲度的测定
将玻璃垂直放置，不施加外力，沿板边水平放一足够长的直尺。玻璃弓形弯曲时，测量对应弦长的弧高；波形时，测量对应波峰到波峰（或波谷到波谷），距离间的波谷的深度（或波峰高度），按下式计算弯曲度：
式中：c—
弯曲度，%；
弦高或波谷深度（或波峰高度），mm，h
-弦长或波峰到波峰的距离（或波谷到波谷的距离），mm。L
6.7尺寸偏斜及缺角的测定
将直角尺放在玻璃上，使角顶点、一边分别与玻璃顶点、一边对齐，测量直角尺另边1m处与玻璃板边的距离。缺角深度是沿角平分线从原角顶向内测量。7检验规则
7.1检验分类
出厂检验：检验项目为厚度偏差、尺寸偏差、外观质量。型式检验：检验项目为本标准规定的该种产品的全部技术要求。7.2抽样方法
按表4规定进行随机抽样。
91~~150
151280
281~500
501~1200免费标准bzxz.net
1201~3200
7.3判定规则
GB 4871
抽样数
允许不合格片数
7.3.1一片玻璃合格判定：玻璃各项技术要求均达到本标准技术要求时，该片玻璃视为合格。片
7.3.2一批玻璃合格判定：任何一项指标中，不合格片数少于或等于表4规定时，该批玻璃视为合格8标志、包装、运输、贮存
8.1玻璃用木箱或集装箱（架）包装。箱（架）应便于装卸、运输。木箱包装应符合JC/T513要求；集装箱（架）应符含GB/T6382.1和GB/T6382.2要求。8.2运输时，箱头朝向车辆运动方向，应防止箱（架）倾倒滑动。运输和装卸时箱盖朝上，不得倒放或斜放并需有防雨措施。
8.3玻璃应在干燥通风的库房中存放。附加说明：
本标准由国家建筑材料工业局提出。本标准由国家建筑材料工业局秦皇岛玻璃研究院负起草。本标准主要起草人谭景亚、李绍唐、王玉兰。366
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
