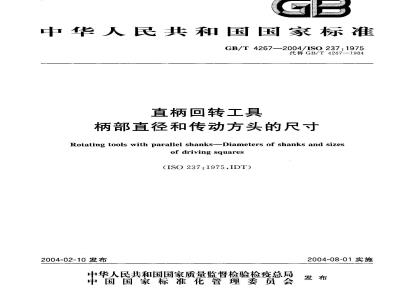

ICS 25. 100. 30
中华人民共和国国家标准
GB/T4267—2004/ISO237:1975
代替GB/T4267--1984
直柄回转工具
柄部直径和传动方头的尺寸
Rotating tools with parallel shanks-Diameters of shanks and sizesof driving squares
(ISO 237:1975,IDT)
2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施
GB/T4267--2004/ISO237:1975
本标准等同采用ISO237:1975《直柄回转工具柄部直径和传动方头的尺寸》(英文版)。为便于使用,本标准做了下列编辑性修改:删除了国际标准前言;
用“本标准”一词代替“本国际标准”;用小数点“”代替作为小数点的逗号“,”,-改正印刷错误:对于国际标准的4.1.2的表,将其中的柄部直径范围为0.3189~1.4764”改为\1.318 9~~1.476 4”。
本标准自实施之日起,代替GB/T4267一1984《直柄回转工具用柄部直径和传动方头尺寸》。本标准与GB/T4267—1984相比主要变化如下:-增加了“前言”、“第1章范围”、“第2章优先直径”“第3章互换性”的内容;
在第系列和第二系列中增加了相应的英制尺寸;一增加了柄部直径和方头尺寸的米制与英制的换算方法;一增加了第系列和第二系列a/d比值的取值范围;在4.1.1和4.1.2中增加了表注和脚注,4.2.1和4.2.2中增加了表注。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标推起草单位:成都工具研究所。本标准主要起草人:夏千。
本标准所代替标准的历次版本发布情况为:-GB/T 4267—1984。
1范围
GB/T 4267—2004/ISO·237:1975直柄回转工具柄部直径和传动方头的尺寸本标准规定了直柄回转工具(如铰刀、丝锥等)的柄部直径和传动方头的尺寸。本标准包括两个尺寸系列:第一系列和第二系列。每个系列都列出了以毫米为单位的尺寸及相当的英制尺寸。
对每个系列,还列出了适用于给定直径的传动方头尺寸。整个直径范围,划分成若干直径分段。不仅对第一系列,而且对第二系列的各个直径分段都列出了相应的标准方头尺寸,这是因为在小直径区域有些使用场合完全有必要予以细分。在各米制尺寸表中,方头对边尺寸a和优先直径d·均按优先数R20系列排列;各直径分段的上下极限是按优先数R40系列取的中间值。在各英制尺寸表中,a和d值是由相应的米制值换算得出,方头尺寸取至小数第三位,直径尺寸取至小数第四位。
在第一系列中,各表除列出各直径分段的上下极限外,还对每个直径分段列出了优先直径(见后面的表),方头对边尺寸和优先直径之比相当于理论最佳值a/d=0.8。在任何一个直径分段中,比值a/d对第一系列在0.75到0.85之间,第二系列在0.80到0.85之间,这是按α和d的公称值计算的,若考虑它们的公差,在最坏的情况下不低于0.72。2
优先直径(见表1)
互换性
0,2795
不论用毫米还是英寸来确定尺寸,均应使其对应于一个直径分段的方头尺寸都相同。1.3976
此外,由于英寸和毫米直径分段的上下极限精确相等,所以,属于同一直径分段的两个直径(不论英寸或毫米)的传动方头都相同。
GB/T 4267--2004/IS0 237: 19754柄部直径和传动方头(见图1)4.1第系列
毫米为单位的尺寸(见表2)
柄部直径
传动方头
柄部优先
柄部直径:
可供选择的型式(用于小直径)传动方头
在每一直径分段内的各个可能的直径中间,选用最接近优先直径(见表的最后一栏)的数值。柄部优先
4.1.2英寸为单位的尺寸(见表3)柄部直径:
传动方头
柄部优先
柄部直径此内容来自标准下载网
GB/T4267—2004/ISO237:1975
传动方头
在每一直径分段内的各个可能的直径中间,选用最接近优先直径(见表的最后一一栏)的数值。
注:针对4.1.1和4.1.2
公差:
方头a的公差:h12,包括形状和位置误差(建议制造公差:h11);1)
安装方头的方孔尺寸a的公差:D11;柄部公差:精密力具:h9t
其他刀具:hl1。
对于英制尺寸,由 h9、h11,h12和D11的米制公差值直接换算成英寸。柄部优先
GB/T 4267-2004/ISO 237: 19754.2第二系列(尽可能不采用)
毫米为单位的尺寸(见表4)
柄部直径。
传动方头
柄部直径
在每一直径分段内的各个可能的直径中间,选用最接近上限的数值4
传动方头
4.2.2英寸为单位的尺寸(见表5)柄部直径:
传动方头
柄部直径”
在每一直径分段内的各个可能的直径中间,选用最接近上限的数值GB/T4267--2004/ISO237:1975
传动方头
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
