本标准适用于彩色复印机测试版的制作和应用。本标准作为彩色复印机图像印品性能的测试标准，是为了更好地确认和比较各种复印机之间的性能和局限性。 GB/T 21185-2007 信息技术 办公设备 用模拟测试版评价彩色复印机图像印品性能的方法 制作和应用 GB/T21185-2007 标准下载解压密码：www.bzxz.net

ICs 37.100.01

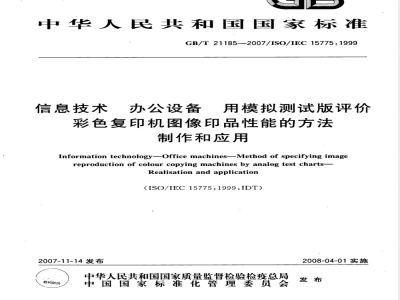

中华人民共和国国家标准
GB/T21185—2007/ISO/IEC15775:1999信息技术
办公设备
用模拟测试版评价
彩色复印机图像印品性能的方法制作和应用
Information technology--Office machines--Method of specifying imagereproduction of colour copying machines by analog test charts-Realisation and application
（ISO/IEC15775：1999IDT）
2007-11-14发布
中华人民共和国国家质量监督检验检疫总局数码防
中国国家标准化管理委员会
2008-04-01实施
规范性引用文件
术语和定义
测试版
4.1测试版的材料
可用于半色调测试版材料的举例可用于连续色调测试版材料的举例4.2测试版的版面设计
图像区的基本版面设计和边框区4.2.1
测试版1～4中图像区和边框区的版面设计图像B1的版面设计和内容要求
图像B1的数字图像数据和分辨率的要求用半色调技术制作测试版的要求版面设计文件和EPS图像文件（或等效的文件）次
用于测试版的PS文件和PDF文件（或等效的文件）…测试版产品
目标颜色和产品颜色的对照
GB/T21185—2007/ISO/IEC15775:1999ISO识别编码、ISO参考材料编码和ISO图像版本编码测试版边框区的内容和目的
用于识别的文本编码的使用·
边框线条的测试·
5阶灰度级的测试
位置标记和y坐标值的测试
彩色线条位移的测试
测试版图像区的内容和目的
测试版1（黑白测试版：高明度对比）测试版2（彩色测试版：CMYN颜色）测试版3（黑白测试版：中等明度对比）测试版4（彩色测试版：OLVN颜色）测试
总则·
目视检查
测试条件
缺口环分辨力的应用·
色度规范
色度计
测量·
GB/T21185—2007/IS0/IEC15775:19995.3.3评定·
6测试报告：
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（规范性附录）
附录G（资料性附录）
附录H（资料性附录）
附录1（资料性附录）
附录」（资料性附录)
附录K（资料性附录）
附录L（资料性附录）
图像区目视检查表A
图像区目视检查表B
图像区目视检查表C
图像区目视检查表D
边框区目视检查表E
边框区目视检查表F
色度计算的说明
目标颜色和产品颜色
测试版使用指南
半色调光栅单元数据
颜色名称
测试版的材料
本标准等同采用ISO/IEC15775：1999《信息技术像印品性能的方法
制作和应用》(英文版）。
为了便于使用，本标准做了下列编辑性修改：a)
“本国际标准”一词改为“本标准”；用小数点“”代替作为小数点的逗号“，”；删除国际标准的前言；
增加了4.2.4中分辨率的单位dpi；GB/T21185—2007/ISO/IEC15775:1999办公设备
用模拟测试版评价彩色复印机图表H.6中A3改为C3，表H.7中C2改为D2，表H.8中C2改为D2，表H.9中C2改为D2，表H.10中A2和C6改为C2和D6，表H.11中C1改为D1；表L.1和表L.2中“彩色测试版3”和“黑白测试版4”改为“黑白测试版3”和彩色测试版4”；f）
删除了资料性附录M。
本标准的附录A～附录F均为规范性附录，附录G～附录L均为资料性附录。本标准由中国机械工业联合会提出。本标准由全国复印机械标准化技术委员会（SAC/TC147)归口。本标准起草单位：上海富土施乐有限公司、佳能（中国)有限公司、珠海天威飞马打印耗材有限公司、天津大学精密仪器与光电子工程学院、国家复印机质量监督检验中心、北京印刷学院印刷与包装工程学院。
本标准起草人：仇相如、冯晓川、鲁俊和、汤付根、刘文耀、徐艳芳。本标准为首次制定。
1范围
GB/T21185—2007/IS0/IEC15775:1999信息技术办公设备用模拟测试版评价彩色复印机图像印品性能的方法制作和应用
本标准适用于彩色复印机测试版的制作和应用。本标准作为彩色复印机图像印品性能的测试标准，是为了更好地确认和比较各种复印机之间的性能和局限性。使用本标准测试复印机时，至少应使用8张测试版中的2张测试版（1张黑白的和1张彩色的）。复印品可做目视检查，也可与测试版相比较，还可以对这些复印品进行客观测量。本标准的8张测试版，包括4张半色调测试版（1张照相，3张胶印），4张连续色调测试版（照相）。根据本标准生产的所有模拟测试版，有效期为三年。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是未注明日期的引用文件，其最新版本适用于本标准。GB/T148-1997印刷、书写和绘图纸幅面尺寸（neqISO216：1975）GB/T451.2--2002纸和纸板定量的测定（ISO536:1995，EQV）GB/T456--2002纸和纸板平滑度的测定（别克法）（ISO5627：1995，IDT）GB/T15432005纸和纸板不透明度（纸背衬）的测定（漫反射法）（ISO2471：1998，MOD）GB/T5032—2002
纸、纸板和纸浆表示性能的单位（ISO5651：1989，EQV）GB/T5702—2003光源显色性评价方法（neqCIENO.13.3：1995）GB/T7705--1987
平版装潢印刷品（neqISO5737：1983）GB/T7706-1987
凸版装潢印刷品（neqISO5737：1983）GB/T7707—1987
GB/T7973—2003
凹版装潢印刷品（neqISO5737：1983）纸，纸板和纸浆漫反射因数的测定（漫射/垂直法）（ISO2469：1994，NEQ）GB/T11186.1—1989
涂膜颜色的测量方法第一部分：原理（eqvISO7724-1：1984）涂膜颜色的测量方法第三部分：色差计算（eqvISO7724-3：1984）GB/T11186.3—1989
印刷技术四色印刷油墨颜色和透明度第一部分：单张纸和热固型卷筒纸胶CY/T31—1999
印（eqvISO2846-1：1997)
ISO554：1976调节和/或试验用标准大气规格ISO8596：1994眼科光学视觉敏锐度测验标准验光字体及其演示1SO8597：1994光学和光学仪器视觉敏锐度测试与验光字体相关的方法ISO/CIE10526：1991比色法用CIE光源标准ISO/CIE10527:1991标准色度观测者ISO12641：1997制图技术印前数据交换用于输入扫描仪校准的色标CIEpubl.15.2：1986比色法
DIN6160：1996诊断红绿色觉障碍用色盲检查镜DIN33866-2：1998信息技术办公设备彩色图像复印设备第二部分：用模拟测试版评价彩GB/T21185—2007/IS0/IEC15775:1999色复印机图像印品性能的方法制作和应用DIN58220-5：1996视力测试第五部分：一般视力检查ITU-RBT.709-2：1995用于生产和国际程序交换的HDTV标准参数值3术语和定义
下列术语和定义适用于本标准。3.1
色彩再现colourrendering
在专有光源或附加光源照射下，通过某种传递过程，再现物体的原始色彩和复制品色彩之间的关系。
注：本标准中有关色彩计算，见附录G。3.2
原始色彩original colour
在参考条件下观测到的用于评价再现色彩的物体色彩。3.3
non-luminous(perceived)colour无光(观测)色彩
无光色彩，即需要由反射光呈现其色貌的区域。3.4
标准三刺激值
standard tristimulus values
X、Y、Z
色彩的心理物理描述量。
注1：标准三刺激值已经被广泛接受并作为色彩测量的一种直接结果。注2：标准三刺激值只描述两种颜色的等同性，而其他描述量则可关联到颜色的种类和色差大小，这里首先需要将X、Y、Z非线性地转换为其他色度系统，色度参数L'、α'、b*为首选。3.5
色差colourdifferencewwW.bzxz.Net
两种颜色刺激引起的颜色感知差异的大小。3.6
明度lightness
光的感知能量（与观测到的色彩密不可分）。3.7
chroma
与等明度无色光之间感知颜色的差异。注：饱和度即彩度与明度之比(C/L')。3.8
缺口环landolt-ring
标准视力表字体定义为一个有开口的环，开口可以位于8个不同的位置。测试版
本标准介绍了测试版的制作。包括半色调和连续色调各4张测试版。依据本标准进行测试时，应2
GB/T21185-—2007/ISO/IEC15775:1999使用8张测试版中的2张或2张以上测试版，其中至少应包括1张黑白的测试版（1或3)和1张彩色的测试版（2或4）。
每一张测试版上有一个图像区和环绕在图像周围的边框区，见图1。每一张测试版1、2、3和4包含一个用于图像区目视检查的表格（相应见附录A、附录B、附录C和附录D)，和两个用于环绕在图像周围的边框区检查的表格（见附录E和附录F）。使用时，至少要填写四个表格：2张黑白测试版的表格（测试版1：表A.1和表,E.1或测试版3：表C.1和表E.1），2张彩色测试版的表格（测试版2：表B.1和表.F.1或测试版4：表D.1和表F.1）。半色调测试版和连续色调测试版都应按以上方法填写四个表格。注：彩色复印机常用于黑白测试版的复印，因此黑白测试版也应用于测试彩色复印机。4.1测试版的材料
测试版的材料取决于测试版是半色调还是连续色调。4.1.1可用于半色调测试版材料的举例测试版1：用于黑白照片的照相纸、光滑、85g/m2测试版2：优质美术纸、光滑、自然白、不褪色、100%非氮化物漂白、150g/m2测试版3：优质美术纸、光滑、自然白、不褪色、100%非氯化物漂白、150g/m测试版4：优质美术纸、光滑、自然白、不褪色、100%非氯化物漂白、150g/m列举的产品特性见附录L中的表L.1。4.1.2可用于连续色调测试版材料的举例测试版1：用于彩色照片的照相纸、光滑、225g/m2测试版2：用于彩色照片的照相纸、光滑、225g/m2测试版3：用于彩色照片的照相纸、光滑、225g/m2测试版4：用于彩色照片的照相纸、光滑、225g/m2列举的产品特性见附录1.中的表1.2。4.2测试版的版面设计
测试版版面设计定义为A4(297mmX210mm）标准格式的PostScript(PS)文件（或等效的文件）。图1～图3为测试版的结构示意图，图4～图7为测试版的图样。4.2.1图像区的基本版面设计和边框区i
D-testchan
图像区和边框区的结构示意图
GB/T21185—2007/ISO/IEC15775:1999图1给出了测试版的基本版面设计，它包含位于中心区域的16幅图像和位于边框区域的文字和其他要素。外边框的基本尺寸为A4（297mm×210mm）。内边框的线宽为0.30mm，基本尺寸为282mm×194mm。
图1A4版上的所有测试要素用左下角标注的值和y值坐标点表示，以mm为单位。用α值和y值表示的地方有：
·16幅图像的左下角；
·4个圆环标记；
·4个5阶灰度级（含黑色N)的正方形的中心；。5个矩形组成的边框区：每一个内边框与相邻的外边框比较，每一个矩形单边递减2mm，左右（上下）共减4mm。
注1：箭头用于检测A4版外边框到纸边的距离，本标准中没有关于箭头的目视检查。注2：边框另外四条线将A4版划分成4等份的A6版。在专门应用于幻灯片和底片的A6版中，必须包括像素图像B1（相当于D1）。为了方便专门应用，4个A6版在A4版中的位置没有特别规定。注3：位置标记用来精确色度计的定位，以测量测试版中彩色样本的色度值L'a'b'。图2和图3包含了所有测试版中样本的定位数据和简化色度的测量。4.2.2测试版1～4中图像区和边框区的版面设计@
Tecthnical
aeigwe
图2测试版1和测试版3中图像区和边框区的结构示意图图2给出了测试版1和测试版3中6幅图像和边框区的版面设计。其中图像区和边框区的版面设计与图1的版面设计基本相似。不同之处只是测试版1和测试版3由6幅图像A1～A6和C1～C6分别代替了图1的16幅图像。
在A2和A3图像区各有个正方形，分别代表5阶灰度级和16阶灰度级的第一个样本（黑色）。正方形中心的值和值是针对图像A2和A3的左下角处给出的。5阶或16阶灰度级样本的边长均为14mm。
注：另外的两个样本包括黑色（N。）和白色（W，）。可以使用PS文件（或等效的文件）中绝对或相对的色度空间明度L'或li对=（L·-L）/（L－L）。色度值L·=0和L·=100能在所使用的材料上产生最暗的黑色（N。）和最亮的白色（W.），它们相对于L和Lw的对比范围会有所不同。图3给出了测试版2和4中7幅图像和边框区的版面设计。其中图像区和边框区的版面设计与图1的版面设计基本相似。不同之处只是测试版2和测试版4由7幅图像B1～B7和D1～D7分别代替了图1的16幅图像。
GB/T21185—2007/IS0/IEC15775:1999图3测试版2和测试版4中图像区和边框区的结构示意图在B1和B3（或D1和D3)图像区各有两个正方形，分别代表第一个CIE测试色和16阶灰度级的黑色样本。正方形中心的值和y值是针对图像B1和B3(D1和D3)的左下角处给出的。各灰度级样本的边长均为7.7mm。
在B4(或D4)图像区里有四个正方形代表色度级W-C、W-M、W-Y和W-N(或W-O、W-L、W-V和W-N)的第一个样本。各色彩级的样本的边长为7.0mm。4.2.3图像B1的版面设计和内容要求测试版2的图像B1（与测试版4中图像D1相同）的主要内容应满足下列要求：图像B1由三部分组成（见图5）。第一部分：图像的上部（130mm×60mm）必须包含尽可能多的色彩。第二部分：14种CIE测试色，加上黑色N。（最暗的黑色）和白色W，（最亮的白色）（130mm×11mm）。第三部分：在黑色NLN=10）和白色W（Lw=94）之间的16阶等间距灰度级（130mm×15mm）。B1中目标的14种CIE测试色的色度值和16阶等间距灰度级样本应与图像B3中颜色的目标值相同。注1：用照相方法（底片材料，采取光源曝光，冲洗）获得的图像B1（三个部分一次光），与扫描过程产生的数字图像B3会导致图像B1和B3中的CIE测试色和灰度级的样本不同。注2：通过最小平方法，将数字图像数据进行转换（例如RGB)用于计算L'α'b'色度值。如果图像BI的L·α'6数据和图像B3的L'α'b'数据在3个CIELAB单位内相等，那么图像B1和B3中的颜色相等。4.2.4图像B1的数字图像数据和分辨率的要求图像B1的RGB图像数据在印刷时应采用以下5个分辨率：8×5，15×10，30×20，60×40，121×81，单位为点/mm（即192×128，384×256，768×5121536×1024，3072×2048，单位为dpi）。注1：这5个分辨率的RGB图像数据可以通过KODAK-photo-CD一process选择“用24位色彩转换成EPS(封装PostScript语言）（或等效的语言）\来获得。注2：推荐将RGB图像数据转换为L'α'b'图像数据。注3：测试版在图像B1的EPS文件（或等效的文件）的页眉中给出用数字表示的3×4阶矩阵变换的数据。从RGB图像数据到L'α'6图像数据的转换可以通过PS解释程序（或等效的程序)计算注4：从RGB图像数据到L·α'6'图像数据的转换适用于所有图像的分辨率。最低分辨率可以用于得到32色（14种CIE测试色+N。+W，和16阶灰度级样本）的RGB图像数据的表格。注5：已知目标的CIE测试色和灰度级，可以计算从RGB图像数据到L'α'b\图像数据的最优化转换。注6：胶卷底片在2级光圈曝光不足和3级光圈感光过度之间，RGB图像数据差距很大。最优化转换会使L'α'b'图像数据产生非常相似的结果。5
GB/T21185—2007/IS0/IEC15775：19994.2.5用半色调技术制作测试版的要求可以使用任何种类的线屏制作半色调测试版，但应说明所使用的线屏。半色调类型定义包含下列项目：半色调类型3：宽度、高度和阈值和/或
半色调类型1：频率、方位和复合点功能。在附录」中给出了用于制作半色调测试版“半色调类型3”矩阵的例子。注：使用具有相同的L'α'b'色度值的测试版，复印机可能会输出不同的半色调复印品。4.3版面设计文件和EPS图像文件（或等效的文件）标准PS和PDF版面设计文件（或等效的文件）生成A4版面设计的测试版。标准版面设计文件只有构成版面的结构示意图而没有图像内容。在PS版面设计文件（或等效的文件）中的特定线段上包含了图像内容。内容在·EPS图像文件（或等效的文件)里定义。
测试版1和测试版3的每一个EPS图像文件（或等效的文件），只能生成一个尺寸的图像，其尺寸范围为120mm×40mm（A2、A4、A5和A6）、120mm×84mm（A1）、245mm×40mm（A3)（见图2）。测试版2和测试版4的每一个EPS图像文件（或等效的文件），只能生成一个尺寸的图像，其尺寸范围为130mmX86mm(B1)、130mm×40mm(B2和B3）、112mm×40mm(B4、B5、B6和B7)（见图3）。标准EPS图像文件生成的图像内容距离输出纸张左下角和方向各25.4mm。4.4用于测试版的PS文件和PDF文件（或等效的文件）综合的PS文件（或等效的文件)包含版面设计的规格和图像内容。PS文件（或等效的文件）称为“数字式”测试版1到测试版4。图4到图7中给出缩小尺寸的图样。注：图像A5、A6、C5和C6中线光栅的输出经常不同于PS和PDF文件（或等效的文件）。测试版1和测试版3给出了线光栅输出的参考值。
1-1TS21.FP
图4数字式测试版1的PS文件（或等效的文件）输出的图样（缩小尺寸）H
ording to ISO 15775: somns
GB/T21185—2007/IS0/IEC15775：1999adrd.10
onhrfee3
图5数字式测试版2的PS文件（或等效的文件）输出的图样（缩小尺寸）sh
taalst
kearha4rd-100
192200208216224222
NEO-E-3TS2EP
图6数字式测试版3的PS文件（或等效的文件）输出的图样（缩小尺寸）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
