ICS29.160.01
中华人民共和国国家标准
GB/T21210—2007/IEC60034-12:2002单速三相笼型感应电动机起动性能Starting performance of single-speed three-phase cage induction motors（IEC60034-12：2002,IDT）
2007-12-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-05-01实施
GB/T21210——2007/1EC60034-12:2002前言
1范围
规范性引用文件
术语和定义
设计代号
6N设计的要求
NY设计的起动要求
H设计的要求
HY设计的起动要求
GB/T21210—2007/IEC60034-12:2002本标准等同采用IEC60034-12：2002《单速三相笼型感应电动机起动性能》。本标准由中国电器工业协会提出。本标准由全国旋转电机标准化技术委员会（SAC/TC26)归口。本标准负责起草单位：上海电器科学研究所（集团）有限公司。本标准参加起草单位：山东华力电机集团股份有限公司、武汉卧龙湖北电机有限公司、无锡华达电机有限公司、西安西玛电机有限公司、长江航运集团电机厂、江苏锡安达防爆股份有限公司、江苏大中电机股份有限公司、衡水电机股份有限公司、横店集团联宜电机有限公司。本标准主要起草人：顾卫东、李秀英、张文斌、邓汉辉、吴国华、陆进生、薄月琴、柏皓光、项怀余、曹中水、黄海燕。

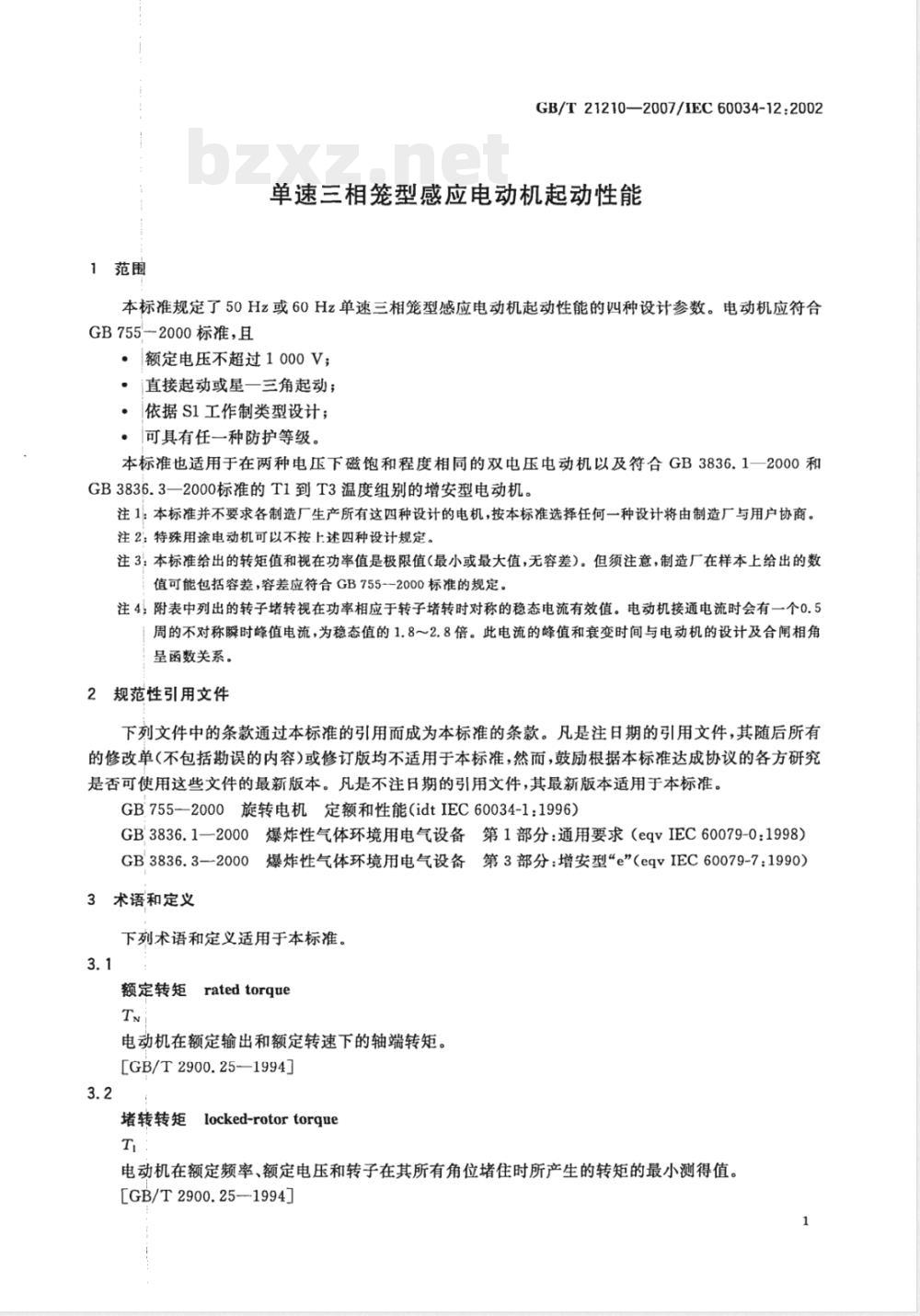

1范围
GB/T21210-—2007/IEC60034-12:2002单速三相笼型感应电动机起动性能本标准规定了50Hz或60Hz单速三相笼型感应电动机起动性能的四种设计参数。电动机应符合GB755—2000标准，且
·额定电压不超过1000V；
·直接起动或星一三角起动；
·依据S1工作制类型设计；
·可具有任一种防护等级。
本标准也适用于在两种电压下磁饱和程度相同的双电压电动机以及符合GB3836.1-一2000和GB3836.3—2000标准的T1到T3温度组别的增安型电动机。注1：本标准并不要求各制造厂生产所有这四种设计的电机，按本标准选择任何一种设计将由制造厂与用户协商。注2：特殊用途电动机可以不按上述四种设计规定。注3，本标准给出的转矩值和视在功率值是极限值（最小或最大值，无容差），但须注意，制造厂在样本上给出的数值可能包括容差，容差应符合GB755-2000标准的规定，注4附表中列出的转子堵转视在功率相应于转子堵转时对称的稳态电流有效值。电动机接通电流时会有一个0.5周的不对称瞬时峰值电流，为稳态值的1.8～2.8倍。此电流的峰值和衰变时间与电动机的设计及合闻相角呈函数关系。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，皱励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB755-2000旋转电机定额和性能（idtIEC60034-1：1996）GB3836.1—2000爆炸性气体环境用电气设备第1部分：通用要求（eqvIEC60079-0：1998）GB3836.3一2000爆炸性气体环境用电气设备第3部分：增安型\e”（eqvIEC60079-7：1990）3术语和定义
下列术语和定义适用于本标准。3.1
额定转矩ratedtorque
电动机在额定输出和额定转速下的轴端转矩。[GB/T2900.25-—1994]
堵转转矩locked-rotortorque
电动机在额定频率、额定电压和转子在其所有角位堵住时所产生的转矩的最小测得值。[GB/T2900.25—1994]
GB/T21210—2007/IEC60034-12:20023.3
最小转矩pall-uptorque
电动机在额定频率、额定电压下，在零转速与对应于最大转矩的转速之间所产生的稳态异步转矩的最小值。
本定义不适用于转矩随转速增加而连续下降的电动机。注：在某些特定的转速下，除了稳态异步转矩外，还会产生与转子功角呈函数关系的谐波同步转矩。在这些转速下，对应于某些转子功角的加速转矩可能为负值。经验和计算表明这是一种不稳定的运行状态，谐波同步转矩不会妨碍电动机的加速，可从本定义中排除。3.4
breakdowntorque
最大转矩
电动机在额定电压和额定频率下所产生的无转速突降的稳态异步转矩最大值。本定义不适用于转矩随转速增加而连续下降的电动机。3.5
额定输出
retedoutput
定额中的输出值。
堵转视在功率
locked-rotorapparentpower
在额定电压和额定频率下，电动机处于停止状态时的输入视在功率。4
设计代号
5.1概述
本标准范围内的电动机分为下列5.2~5.5几种设计。5.2N设计
负载转动惯量
极对数
额定输出
堵转视在功率
额定转矩
堵转转矩
最小转矩
最大转矩
本设计为正常起动转矩的三相笼型感应电动机。电动机采用直接起动，具有2极、4极、6极或8极，额定功率从0.4kW1600kW。2
5.3NY设计
GB/T21210--2007/IEC60034-12:2002本设计类似N设计，但采用星一三角起动，电动机星接起动时的堵转转矩T，和最小转矩T，的最小值应不低手N设计相应值（见表1）的25%。5.4H设计
本设计为高起动转矩的三相笼型感应电动机。电动机采用直接起动，有4极、6极或8极，额定功率从0.14kW160kW，频率为60Hz。5.5HY设计
本设计类似H设计，但采用星一三角起动，电动机星接起动时的堵转转矩T和最小转矩T。的最小值应不低于H设计相应值（见表4)的25%。6N设计的要求
6.1转矩特性
起动转矩由三个特征值来表现。这些特征值应符合表1或表5所给出的相应数值，这些数值均为额定电压下的最小值，但充许高于这些数值。从转速为零至产生最天转矩的任一转速下，转矩应不小于转矩曲线上相应转矩值的1.3倍，此转矩曲线随转速的平方作变化且在额定转速时等于额定转矩。对额定输出天于100kW的2极增安型电动机，在零转速到出现最天转矩的转速之间的任一转速下，电动机的转矩应不小手转矩曲线上相应转矩的1.3倍，此转矩曲线随转速的平方作变化且在额定转速时等于70%额定转矩。增安型电动机的三个特征转矩应符合表5规定的相应值。注：考虑到电动机加速期间端电压比额定电压降低10%，选择系数为1.3。6.2堵转视在功率
堵转视在功率不应大于表2或表6中的规定。表2和表6中的数值与极数无关，并为额定电压下的最大值。增安型电动机的堵转视在功率应符合表6规定的相应值。6.3起动要求
电动机允许在冷态下连续起动二次（二次起动之间电动机应自然停机），和在额定运行后在热态下起动一次，由驱动负载所产生的阻转矩均与转速的平方成正比，并在额定转速时等于额定转矩，此负载的转动惯量应符合表3或表7的规定。上述情况下，当且仅当电动机起动前的温度不超过额定负载下的稳定温度时，才允许再次起动。额定输出大于100kW的增安型2极电动机，其负载阻转矩与转速的平方成正比，且在额定转速时等于70%额定转矩。负载的转动惯量应符合表7的规定。电动机起动后容许承载额定转矩的负载。注：应注意减少起动次数，因为多次起动会影响电动机的寿命。7NY设计的起动要求
起动要求与N设计相同，但须降低阻转矩，使星接时的起动转矩能把某些负载加速到所需的转矩。注：应注意减少起动次数，因为多次起动会影响电动机的寿命。8H设计的要求
8.1起动转矩
起动转矩由三个特征值来表现。这些特征值应符合表4所给出的相应数值，这些数值均为额定电压下的最小值，但充许高于这些数值。8.2堵转视在功率
堵转视在功率数值应不大于表2中规定。表2中的数值与极数无关，并为额定电压下的最大值。5
GB/T21210—2007/IEC60034-1220028.3
起动要求
电动机允许在冷态下连续起动二次（二次起动之间电动机应自然停机），和在额定运行后在热态下起动一次，由驱动负载所产生的阻转矩为一常数（与转速无关）并等于额定转矩，此负载的转动惯量应为表3所规定数值的50%。
上述情况下，当且仅当电动机起动前的温度不超过额定负载下的稳定温度时，才允许再次起动。注：应注意减少起动次数。因为多次起动会影响电动机的寿命。9HY设计的起动要求
起动要求与H设计相同，但须降低阻转矩，使星接时的起动转矩能把某些负载加速到所需的转矩。注：应注意减少起动次数，因为多次起动会影响电动机的寿命。表1N设计各转矩的最小值
额定输出范围/
0.4≤P≤0.63
0.63
1.62.54.06.31016254063100160250400630注：列出的数值为T的标么值。
额定输出范围/kw
0.4≤P≤6.3
6.32563630N和H设计堵转视在功率的最大值注：用P%（kVA/kW)的标么值表示St。4
额率/H2
额定输出/kW
GB/T21210--2007/IEC60034-12:20023负载转动惯量（J）
转动惯量/kgm2
注1转动惯量用mr表示，其中m为质量，r为平均惯性半径。注2：转动惯量的定义见ISO31/31992，第3章～第7章。0.273
注3：负载转动惯量的中间值或更大值应按下式计算。本表列出的数值即按下式计算求得：J=0.04Po.pz.s
50Hz电动机
60Hz电动机
式中：
J=0.03po\pas
负载的转动惯量，单位为千克二次方米（kgm）；电动机的输出，单位为千瓦(kw)；电动机的极对数。
表4H设计各转矩的最小值
额定输出范围/
0.4≤P≤0.63
0.631.01.6GB/T21210—2007/IEC60034-12：2002额定输出范围/
2.54.06.310162540注1：列出的数值为T的标么值。T
表4（续）
注2：T的值为N设计相应值的1.5倍，但不小于2.0.注3：T.的值为N设计相应值的1.5倍，但不小于1.4。注4：T的值等于N设计相应值，但不小于1.9和T.值。表5
额定输出范围/
0.4≤P0.63
0.631.62.56.31016254063100P160
160250400注，列出的数值为Tw的标么值。6
增安型N设计电动机各转矩的最小值极数
GB/T21210-2007/IEC60034-12:2002表6增安型N设计电动机堵转视在功率的最大值额定输出范围/kW
0.4≤P6.3
6.363P630
注：用P%（kVA/kW）的标么值表示SI。增安型N设计电动机的负载转动惯量(J）表7
频率/Lz
额定输出/kW
转动惯量/kgm
注1转动惯量用mr表示，其中m为质量，r为平均惯性半径。注2：转动惯量的定义见IS031/31992，第3章～第7章，0.267
注3：负载转动惯量的中间值或更大值应按下式计算，本表列出的数值即按下式计算求得：LJ=o.036po.\p.s
-50Hz电动机
J=0.027po.8.p.s
60Hz电动机
式中：
一负载的转动惯量，单位为千克二次方米（kgm）；P
电动机的输出，单位为干瓦（kW）：电动机的极对数。
