基本信息

标准号: GB/T 2423.22-2002

中文名称:电工电子产品环境试验 第2部分:试验方法 试验N:温度变化

标准类别:国家标准(GB)

英文名称: Environmental testing for electric and electronic products Part 2: Test methods Test N: Temperature change

标准状态:现行

发布日期:2002-06-13

实施日期:2003-01-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:428701

标准分类号

标准ICS号:试验>>19.040环境试验

中标分类号:电工>>电工综合>>K04基础标准与通用方法

关联标准

替代情况:GB/T 2423.22-1987

采标情况:IEC 60068-2-14:1984

出版信息

出版社:中国标准出版社

书号:155066.1-19053

页数:平装16开, 页数:12, 字数:21千字

标准价格:10.0 元

出版日期:2004-04-04

相关单位信息

首发日期:1981-08-10

复审日期:2004-10-14

起草单位:环标委第四工作组

归口单位:全国电工电子产品环境条件与环境试验标准化技术委员会

发布部门:中华人民共和国国家质量监督检验检疫总局

主管部门:中国电器工业协会

标准简介

温度变化试验适用于确定一次或连续多次温度变化对试验样品的影响。本试验不能用来考核仅由高温或低温所引起的影响,对这种影响,应使用高温或低温试验方法。 GB/T 2423.22-2002 电工电子产品环境试验 第2部分:试验方法 试验N:温度变化 GB/T2423.22-2002 标准下载解压密码:www.bzxz.net

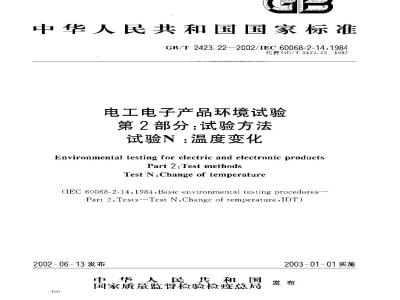

标准图片预览






标准内容

ICS 19.040
中华人民共和国国家标准
GB/T 2423.222002/IEC 60068-2-14: 1984代替G13/T2423.221987
电工电子产品环境试验
第2部分:试验方法
试验N:温度变化
Environmental testing for electric and electronic productsPart 2: Test methods
Test N:Change of temperature(IEC 60068-2-14:1984.Basic environmental testing procedures-Part 2.Tcsis--Tcst N,Changc of temperature,IDr2002-06-13发布
中华人民共和国
国家质量监督检验检疫总眉
2003-01-01实施
GB/T2423.22:2002/IEC:60068-2-14:1984前言
GB/T2123的本部分等同采用IEC60068-2-14:1984(原1EC68-2-14:1984英文版)《基本环境试验规程第2部分:试验方法试验N:温度变化》及其修正件1:1986。修正作见50B(中央办公室)25号文
本部分中标双竖线处是TFC60068-2-11:1984修正件1+1986的修压处,本部分代替(G3/T2423.22—1987《电T电子产品基本环境试验规程第2部分:试验方法减验N:温度变化》。
本部分写GB/T2423.221987主要有下列差异:为与GB/T2423电1电子产品环境试验方法系列标准的名称协谢一致,木部分名称为《电T电了产品环境试验第2部分:试验方法试验N:温度变化》,GB/T2423.22—1987试验方法是等效采用国际标准IEC60068214《基本环境试验规程第2部分:试验方法试验N:温度变化》(1984年版)及其修正件「:1986。在编写格式与表达方式t:与1EC 60068-2-14;1984有差异。
根据(G13/T1.1一2000《标准化T作导则第」部分:标准的结构和编写规则》4.7中采用国际标准规定“对于等同采用国际标推的标准文本.其结构应与被采用的国际标准一致\原则,本部分在技术内容、文本结构和措辞、编写方法和顺序等方面与IFC60068-2-14:1984相同,本部分在编了格式上仪作个别编辑性修改。
本部分足GB/T2123电工电了产品环境试验方法系列标准之一,本部分涉及到与IEC出版物相对应的国家标准有:
GB/T2423.1—200)电【.电子产品环境试验试验A:低温(idtIEC600#8-2-1:1990)GB/T2423.2--2001电工电子产品环境试验试验B:高温(il1EC:60068-2-2:974)GI32424.13—2002电工电子产品环境试验温度变化诚验导则(idIEC600682-33:1971)本部分由中国电器工业协会提出。本部分由全国电I电子产品环境条件与环境试验标准化技术委员会(CSI3TS/TC89)归口本部分起草单位:广州电器科学研究所,本部分起草人:章蔷英。
本部分所代替标准的历次版本发布情况为:G3 2423.22—1981.GB2423.221987.431
GB/T 2423.22—2002/1EC 60068-2-14:1984试验N:温度变化试验的历史概况第-版1954仅包含一个程序,试验Na:快速温度变化,两箱法,第二版1560等同于上述的试验Na:但转换时问为(2~~3)min代替晨大5min。第三版1969介绍:
试验Na两箱法,等同于.上述的试验Na.把30min试验持续时问的选择方案加到3 h,月选取较高和较低温度以代替试验A和试验B的强迫限制。试验 Nb——:箱法。
试验 Ne-两水樽法。
第四版1974介绍:
试验Na一—两箱法,等同于以前的试验Na,1增加了对某些箱子的要求,并包括了散热试验样品的试验。
试验 Nc—-两水槽法,无变化。第五版1984介绍:
试验Na一具有规定转换时间的快速温度变化.等同于以崩的试验Na,但给出的转换时间规定得更精确,并有较长的暴露时间;试验Nb具有规定变化速率的温度变化,等同丁以前的试验Nb,但规定了温度变化速率、并给出厂较长的暴露时间。试验Nc一一快速温度变化两液槽法,等同于以前的试验Nc,但试验时不再限制而水量,并更精确地规定了持续时间参数。4:2
GB/T 2423. 22 - 2002/IFC 60068-2-14:1984电工电子产品环境试验
第2部分:试验方法
试验N:温度变化
温度变化试验适用于确定一或连续多次温度变化对试验样品的影响本试验不能用来考核仪由高温或低温所引起的影响,对这种影响,应使用高温或低温试验方法,影响温度变化试验的主要参数是:温度变化范国的高温和低温温度值;试验样品在高温和低温下的保持时间;低温到高温惑尚温到低温之间湿度变化的速率;一条件试验循环数;
试验样品吸收或放出之总热量
有关选择适用的试验参数的导则,见G[3/T2424.13---2002《电工电子品环境试验第2部分:试验温度变化试验导则,该导贮应和本部分起使用。1试验Na:规定转换时间的快速温度变化1.1目的
确定儿件,设备和其他产品经受环境温度迅速变化的能力所需的暴露时间,取决于试验样品的性质。
1.2试验的~般说明
将试验样品交替暴露于低温利高温空气(或合适的情性(休)中,使其经受温度快速变化的影响,1.3试验设备的说明
1.3.7试验箱
1.3.1.1备有两台试验箱、台低温箱:台高温箱,两箱放置位置应能使试验样品于规定时问内从一个箱转移到另一个箱,转换方法可以用手动或白动。1.3.1.2试验箱中放置试验样品的任·区域内应能保持试验所规定的空气温度。1.3.1.3箱内空气的绝刘湿度不应超过20g/m水汽。1.3.1.4高温箱箱壁温度不应超过试验规定温度(按开尔文温度计)的3%.低温箱箱壁温度不应超过试验规定温度(按开尔文温度计)的8%,这:要求适用于整个试验箱内,且试验样品不应受到不符合上述要求的任何加热或冷却元件的自接辐射,1.3.1.5试验箱的容积和空气速度成满足在放人试验样品后,箱内空气温度恢复到规定容差范的时间,不超过试骑暴露时州的10外。1.3.1.6箱内空气应流通。试验样品周围空气流速应不小于2m/s。1.3.2试验样品的安装架和支撑件除非相关规范另有规楚,安装架和支撑件的热传导随是低的,使诚验样品与安装架之间实际是绝153
GB/T 2423.22—2002/IEC 60068-2-14:1984热的。当儿个试验样品同时试验时·各试验样品之间及试验样品和箱壁之间的空气能自由流通。1.4严醋等级
1.4. 1试验的严酷等级由试验的低温和高温温度值,转换时问和循环数确定,1.4.2关规范应规定低温T,该温度应从GB/T2423.12001试验A:低温和GB/T2423.2-2001试验[3;高温规定的试验温度中选取。相关规范应规定高温T.该温度应从GI3/T2423.1--2001试验A:低温和GB/T2423.22001试验B:尚温规定的试验温度中选取。1.4.3除非相关姚范另有规定.循坏数应为5个。1.4.4除非相X规范另有规定,转换时间t2应为(2~3)min,1.5初始检测
按相关规范要求对试验样品进行外观检查及电气和机械性能的检测。1.6条件试验
1.6.1试验样品应在不包装,不通电的准备便用状态或相关规范规定的其他状态进行试验。条件试验开始时,试验样品的温度应是试验牵环境温度。1.6.2在低温和高温两个温度下的每个暴露试验时间1:的长短取决丁试验样品的热容量。按相关规范规定,暴露时应为 3h.2 h、1 h、30 mi或 10 min。若相关规范末规定试验暴露时问,则为 3 h。注 1 :10 nin 的暴露试验时间适用下小试验样品,注2:考虑到 1. 3. 2.要求,应注意试验样品的热时间常数和现有试验箱的技术性能。1.6.3低温箱内温度预先调节到要求的低温T,然后把试验样品放入箱内。1.6.4低温箱的温度应在T:下保持规定时间t:t值包括放入试验样品后箱内温度稳定到T\。所需的时间,该时间不应大于0.1((见1. 3. 1.5)。江:试验晕露时闻i是从试验样品放人试骏箱的瞬间算起。1.6.5转换时间t
然后,试验样品从低温箱转移到高温箱中。转换时间2包括从…一个取出的时间和放人第一个箱的时间,以及在试验空环境温度下停留的时间。
转换时间应为:(2~3)min、(20~30)s、≤10 s。注上:转换时问的选取取决于试验样品的热时间常数及其在使用中所经受的最急剧温度变化的条件,注2:对一些严酷茶件可规定f为(20~-30)。注3:对严酷条件下的小试验样品,可规定t2小于 1(h 。让4:对较短的转换时问:可使用自动转换试验设备,1.6.6高温箱的溢度应在高温T=下保持规定时间tt,值包括放入试验样品后箱内温度稳定到T所需的时间,该时间不应大于 0. 1 (. (见 1. 3. 1. 5)。注:暴露时间足从试验样品放入箱内的瞬间算起,1.6.7将试验样品按1.6.5规定的转换时间:转移到低温箱.进行下一个循环。1.6.8第,个循环由两个暴露时间1和两个转换时间组成(见图1)1. 6.9除非相关规范刃有规定,试验样品应按1.6.3~1.t.8各个程序经受5个循坏。作试验进行了规定时削!后,若不能立即开始从低温到高温或从高温到低温的下一个转换(例如过夜或周木休息等).则川把试验样品保留在低温箱中。1.6.10最后一个循环结束时,试验样品成按1.7规定须经过恢复程序,454
精内溢度/℃
A--—第一个循环开始:
B—第一个循环结束,第个循环π始,注:点册线说明见1.3.1.5,
1.7恢复
GB/T 2423.22--2002/IEC 60068-2-14: 1984B
1个循环
1.7.1条件试验结束后,试验样品在试验的标准大气条件下恢复,时间要足以达到温度稳定1.7.2对特定类型的试验样品,树关规范可规定相应的恢复时间。1. 8最后检测
按相关规范的要求对试验样品进行外观检查及电气与机械性能的检测。1.9相关规范应给出的信息
相关规范包含本试验时,应给出下列尽可能适用的细节:条款号
试验样品的安装与支撑(若另有规定)a
低温 T。与高温 T:
循环数(若不是5个)
初始检测
试验样品放人试验箱时的状态
暴露时间 t,(若不是 3 h)
若转换时间t2不是(23)min,则白选其值g)
持续时间的延长
j)最后检测
2试验Nb:规定温魔变化速率的温度变化2.1目的
确定元件、设备及其他产品耐环境温度变化的能力和在坏境温度变化期间的工作能力。2.2试验的一般说明
将试验样品暴露在能以定控制速率变化到规定温度的试验箱中。在暴露期问可以监测试验样品的性能。
GB/T2423.22—2002/1EC 60068-2-14:19842.3试验设备的说明
2.3.1试验箱
2.3.1.1试验箱的设计成保证放置试验样品的任何区域的空气均能按下列方式进行温度循环。a)能保持试验所要求的低温:
b)能保持试验所要求的高温:
c)出低温到高温或出高温到低温的变化过程能按试验所要求的温度变化速率进行。2.3.1.2箱内空气的绝对混度应不超过20/m水汽。2.3.1.3在温度稳定状态期间箱壁温度分别不成相差试验所规定坏境温度(按开尔文温度计)的下列值:高温时不大下3,低温时不超过8%。这·-要求适用于整个试验箱率且试验样品不应受到不符上述要求的任何加热或冷却元件的直接辐射。2.3.1.4试验箱内空气应充分流通。试验样品周用之空气流速不小于211/s,2.3.2试验样品的安装架和支撑件除非相关规范另有规定,安装架和支荐件的热传导应是低的:试验样品与安装架之间实际上是绝热的,当几个试验样品同时试验时,应使各试验样品之问及试验样品和箱壁之间的空气能自由流通,2.4严酷等级
2.4.1试验的严醋等级出试验的低温和高温温度值.混度变化速率和循环数束确定。2.4.2相关规范应规定低温Ts。T.应从GB/T2423.1—2001和GB/T2423.2--2001规定的试验温度中选取,
相关规范应规定高温7,T应从GIB/T2423.12001和GB/T2423.2—2001规定的试验温度中选取。
2.4.3除非相义规范另有舰定.试验箱的温度升降变化速率不超过5min的平均值·应按(1±0.2)/min.(3±0.6)C/min或(511)C/min选样有关温度梯度与试验品的质量和热时问常数之间关系的说明,见GB/T2124.13一20022.4.4除非相关规范另有规定,循环数应为2个。2.5初始检测此内容来自标准下载网
按机关规范要求对试验样品进行外观检查及电气和机械性能的检测。2.6条件试验
2.6.1将处于试验室温度下的试验样品,放入同温度的试验箱内,试验样品处在不包装、不通电的准备使用状态,或相关规范另有规定。2.6.2若相关规范要求·试验样品可处于运行状态。2.6.3然后使试验箱的温度按规定降温速率(见2.4.3)降到规定的低温Ts,2.6.4两个温度各自暴露时间t取决于试验样品的热容量。按相关规范规定t,为3h、2 h、1h30 min或 10 min。若相关规范没有规定暴露时间,则认为是3 h。2.6.5试验箱温度达到稳定以后,试验样品暴露在低温条件下保持试验规定的时间。2.6.6然后将试验温度按规定的升温速率(见2.4.3)升到规定的高温T2.6.7试验箱温度达到稳定以后,试验样品暴露在高温条件下保持试验规定的时间1、。2.6.8然后将箱内温度按规定的降温速率见2.4.3)降低到试验室环境温度值。2.6.9这个程序构成一个循环(见图2)2.6.10除非相关规范另有舰定,试验样品应经受次连线循环。2.6.11相关规范应规定:
)在条作试验期间所要进行的电气和机械性能检测的项日;b)多少个循环后进行这些检测,2.6.12试验样品从试验箱中取出前,应使其在试验空坏境温度下达到温度稳定。158
箱内溢度/℃
…第一个循环π始;
第一个循环结束,第二个循环开始:2.7恢复
第个环
GB/T 2423.222002/1EC 60068-2-14:1984第二个循环
2.7.1条件试验结束:将试验样品保留在试验标准大气条件下恢复,时间要足以达到温度稳定。2.7.2对特定类型的试验样品,相关规范可规定相应的恢复时间。2.8最后检测
按相关规范的要求对试验样品进行外观检查及电气与机械性能的检测,2.9 相关规范应给出的信息
当相关规范包含本试验时,应给出下列尽可能适用的细节:条款号
试验样品的安装与支撑(若另有规定)a)
低温T与高温T:
温度变化速率
循环次数(若不是2个)
初始检测
试验样品放人试验箱的状态
暴露时间若不是h)
条件试验期问电气和机械性能检测,以及几个循环斥逆行检测。i)恢复
i)最后检测
3试验Ne:两液槽法温度快速变化3.1目的
确定元件、设备或其他产品经受温度快速变化的能力。2. 3. 2
本试验程序产生一种急剧的热冲出适用于玻璃一金属组成的密封件及类似的试验样品。3.2试验的一般说明
试验样品交替漫于两个液槽中,一个液槽装有低温T的液体,一个装有高温T的液体,3.3试验设备说明
33.1备有两个槽,个低湿槽和一个高温槽。试验时,试验样品应能方地汉入,并能迅速地从一个槽转入另一个槽。液体不能搅动,437
GB/T2423.22—2002/IFC60068-2-14:19843.3.2低温应装有相关规范规定的低温T的液体。若没有规定,则液体温度应是0C。3.3.3高温增应装有相关规池规定的商温7的液体。若没有规定,则液体温度应是100(。3.3.4两液槽的结构应保证在试验期间低温槽的温度升高不超过T,值的2,高温槽的温度降低应不低下T倘的5C
3.3.5试验用的液体应与试验样品生产使用的材料和保扩层相适应。注,在规定的温度范围内,热交换的速率取快所用的液体,日热交换速率将影响试验的严酷等级,在特殊情况下,相关规范应规定所要使用的液体。3.4严酷等级
3.4.1试验的严酷等级函所规定的槽液温度、从一个槽到另--个的转换时间及循坏数来确定。3.4.2本试验有两组标准化了的持续时间参数:第-:t=(8±2)s5min≤t<20min(见3.6.3~3.6.5)第二组:=(2±1)s15st5min(见3.6.3~3.6.5)相关规范应规定所要使用的持续时问参数,并选定的值。3.4.3除非相关规范男有规定,循环数成为10个。3.5初始检测
按相关规范要求对试验样品逊行外观检查及电气和机械性能的检测。3.6条件试验
3.6.1试验样品应在不包装的条件下经受试验。3.6.2试验时.将试验室环境溢度下的试验样品漫入相关规范规定温度的低温液槽巾。3.6.3试验样品浸在低游棋中.保持时间。3.6.4试验样品从低温槽中取出,并浸入相美规范现定的液体温度的高温液槽中。转换时间应按3.4.2的规定。
3.6.5试验样品浸在高温糖中保持:时间。3.6.6然后试验样品从高温槽中取出,以高温榭取出并浸入低温槽中之转换时间:应按3.1.2中的规定。
个循坏包括两个浸渍时间t,利两个转换时间+2见图3),3.6.8除非相关规范男有规定,试验样品应经妥10个循环。3.6.9在最后一个循环结束时,试验样品应经受3.7规定的恢复程序。柚内温度
[个循环
·--第·今循环开茹·
一第个循环结束,第二个循环开始。图3
3.7恢复
GB/T 2423.22—2002/IEC 60068-2-14:19843.7.1条件试验结束后,试验样品应在试验的标准人气条件下恢复,时间要足以达到温度稳定。除去试验样品上的液滴。如有必要,相文规范可规定充许用被休清除试验样品上的沉积物。3.7.2对特定类型的试验样品,相关规范可规定相应的恢复时间。3.8最后检测
按相关规范的要求对试验样品进行外观检查及电气与机械性能的检测,9相关规范应给出的信息
当相关规范包含木试验时,应给出下列尽可能适用的细节。条款号
a)持续时问:第一纽或第二组参数和值循环数(若不是10个)
低温槽的溢度(若不是0C)
高温槽的温度(若不是100C)
使用的液体
f)初始检测
最后检测
3. 3. 2.3.6.2
3.3.3.3.6.4
