1CS 29. 180

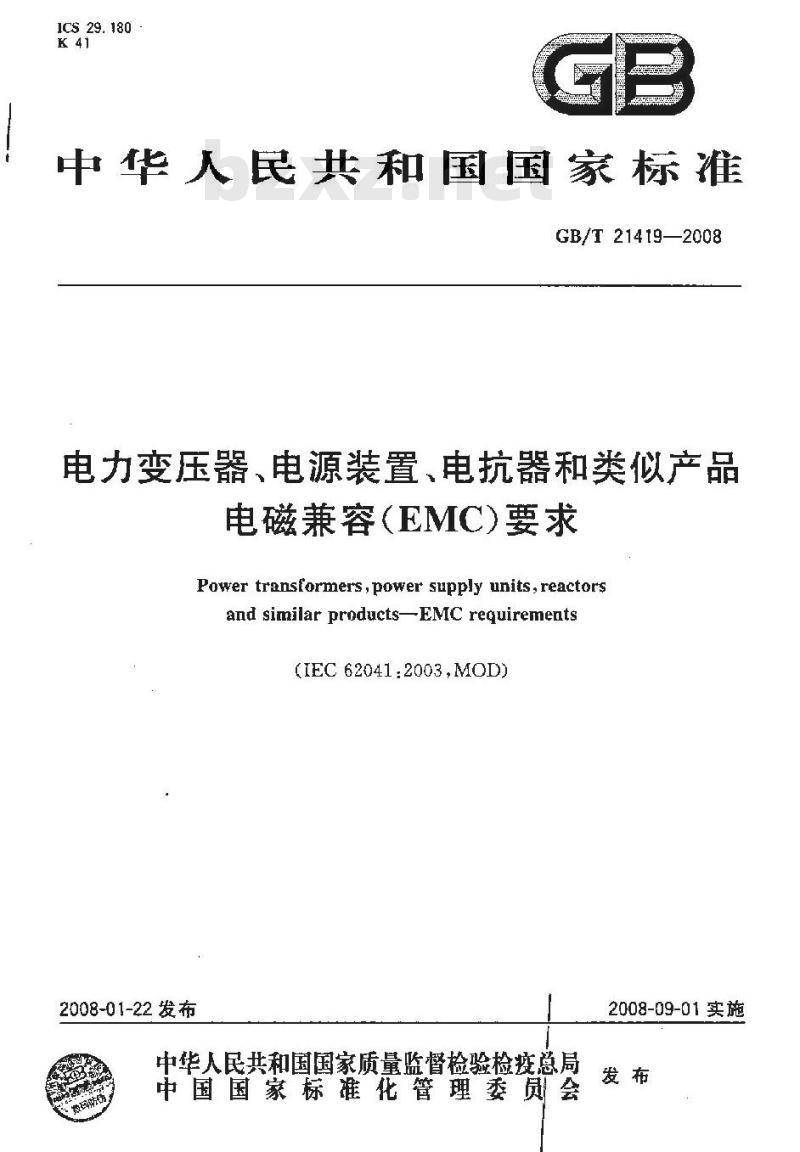

中华人民共和国国家标准
GB/T 21419—2008
电力变压器、电源装置、电抗器和类似产品电磁兼容（EMC)要求
Power transformers,power supply units,reactorsand similar products-EMC requirements(IEC62041.2003,MOD)
2008-01-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施
TiKANTKAca
GB/T 21419-2008
本标准修改采用国际标准IEC62041.2003（第1版)&电力变压器、电源装置，电抗器和类似产品电磁兼容（EMC)要求》（英文版）。本标准根据IEC62041：2003重新起草。本标准与IEC62041:2003的技术性差异除本标推所修改的内容外，全部是由于本标准所引用的GB19212&电力变压器、电源装置和类似产品的安全与相应的IE亡61558标准存在的技术性差异而产生的,详见GB 19212系列标准各自的前言！考虑到我国国情，在采用IEC62041：2003时，本标准做了一些修改。有关技术性差异已编人正文中，并在它们所涉及的条款的页边空自处用垂直单线标识。为便于使用，本标难对IEC 62011:2003了下列编辑性修改：a）“本国际标推\一词改为“本标准”，b）用小数点\，\代替作为小数点的逗号“，”；e）删除IEC62041:2003的前言。本标准由中国电器工业协会提出。本标准由全国变压器标准化技术委员会(SAC/TC44)归日。本标准由沈阳变压器研究所负责起草。本标推主要草人:孙军。
电力变压器，电源装置，电抗器和类似产品电磁兼容（EMC）要求
GB/T 21419—2008
本标准适用于IEC60989和GB19212所包括的独立绕组变压器,电抗器和电源装置。本标准规定了频率范围为 0 Hz~1 000 MHz的发射与抗扰度的电磁兼容要求。对于做成随同电器或电气设备一起供翁的或者与电器或电气设备配套使用的变压器，电抗器和电源装置，则应符合适用于该电器或电气设备的相关标准的要求。但是，对于这些配套用的变压器、电抗器和电源装置，在其装人电器或电气设备之前的单独试验，本标准可作为导则使用。本标谁仅涉及性能变压器.电抗器和电源装置的异常运行情况（例如：为了试验目的，在电路中模拟故障或者检验电磁现象对其功能安全的影响)不在本标难中考虑。往，本标准中的“变压器”术诺，是指变压器、电抗器和电源装置(如果适用)。本标准不适用于：
电动机--发电机组；
-IEC62040所包括的不间断电源装置（UPS)；-IEC61204所包括的电源装置（即IEC60950、IEC61010-1IEC60601-1和IEC60065标准所包括的直流一直流变换器、直流电力和配电设备以及电源装置）；-IEC6I347-1和IEC61347-2-2所包括的降压变换器：-IEC 61347-2-2所包括的与产品一起使用或用于产品内的电源和变换器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件·其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 4824 工业、科学和医疗(ISM)射频设备电磁骚抗特性限值和测量方法(GB 4824--2004,CISPR 11:2004,IDT)
GB17625.1电磁兼容限值谐波电流发射限（设备每相输入电流≤16A)(CB17625.1—2003，IEC 61000-3-2:2001,IDT)
GB/217625.6电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的请波电的限制(GB/2 17625, 6—2003,IEC TR 61Q00-3-1,1998,IDT)试验和测量技术静电效电抗扰度试验（GB/T17626.2—2006，GB/T17626.2电磁兼容
IEC 61000-4-2:2001,IDT)
GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗抗扰度试验（CB/T17626.3--2006，IEC 61000-4-3;2002,DT
GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(GB/T17626.4—1995idt IEC 61000-4-4:1995)
GB/T17626.5电磁容试验和测量技术浪涌（冲击）抗扰度试验（GB/T17626.5—1999，idt IEC 61000-4-5 :1995)
GB/T21419—2008
-HHKAONKAca
GB/T17626.6电磁兼容试验和测盘技术射频场感应的传导骚扰抗扰度（GB/T17626.6—1998，idt EC 61000-4-6:1996)
GB/T17626.11电磁兼容试验和测母技术电压暂降、短时中断和电压变化的抗扰度试验(GB/T 17626. 11—1999,idt IEC 61000-4-11 :1994)CB19212（所有部分）电力变压器，电源装置和类似产品的安全（IEC61558所有部分，MOD)IEC60989独立绕组变压器、自耦变压器、调压器和电抗器3术语和定义
下列术语和定义适用于本标准。3. 1
1类环境
eovironment
适用于充许将安装于居氓区
搬业区或轻工业环境的设备直接与压公共配电网连接的环境，往：以下所列尽管不够翁面适是给出所包括的场所：公禽、旅馆等
居民区，例如在
零售店·例妙商店
韶市等，
营业事务所如办公楼、
银行等：
一公共接特场新如：影剧既、城市酒吧，舞厅增等：-户外场、例如加油站、停军场，艺术中心和体育中心等轻工业
商如，车回、实验室和联务中心等engrnent 2
2类环境
业区的设备用一台指定的配电变压器与工业配电网连接的环境。适用于将安装
注：工业区是用创一
个或多个情况来表延
、医疗（ISM）设备\，
装有工业，科委
经常有枣：
电整性或电容性负数开断：
一电流值和配
4分类
的磁场相当大
根据所配套的元需件和电子线降，将变压器分感如不几类：0类：不论其是带气源保护元器件、但不带电子线路的变压器1类：带无源元器链但味溅电子线路的变压器；2类：带电子线路的变
往1，无源保护元器件实创：熔断器、热熔断热断路器、断路器正温度系数热敏电阻、负湿度系数热微电阻和电随器。
注2：无瓶元器件实例：电容器，电感器.二夜管发光二极管、继电器压敏电留等。注3：电子毁路实例：有源半导体。5试验规定
5.1抗扰度
5.1.1对操扰的抗扰度
变压器对其周国电磁乐扰应具有足够的抗扰度。0类变压器对正电磁骚抗不敏感，因此，认为不需要试验，即可认为符合抗扰度要求。1类变压器应符合下列要求，
1》定义见 GB 4B24 中A类 ISM。2
静电放电：
GB/T 21419—2008
注1：某些无源元器件，如小电容器（划如，Y类）、二极管、发光二极替或继电器可能对静电放电敏感。-电快速舞变脉冲群；
注2：某些无源元器件，如小电容器（例如，Y类）、二极臂、发光二极誉或继电器可能对电快速瞬变敏感。浪涌(冲击)。
注3，某些无源元器件,如小电容器(例如，Y类）、二极管,发光二极管或继电器可能对浪涌(冲击)敏感。5. 1. 2. 1,5. 1. 2. 3,5. 1. 2. 5 等给出了各端口上的技术要求。2类变压器应符合下列要求：
静电放电：
电快连瞬变脉冲群；
镶涌（冲击）
射频场感应的传受骚
辐射射频电磁场
电压暂降和短时电斯
出行各端日上的技术要求
5. 1. 2, 1~-5. 1. 26
试验适用于有美条教年指出的变压器有关端试验应在额定题率的额定电及空载条件下进行，但用于第专章试验的通用EMC标谁已规定的除外。如果变压器不拟在空载条件下运行，对于某些试验，可能需要接上负载再施加干扰。此时，试验报告中应阐述此焕载，
各式验应逐全单融地进行，但各试验的顺序是任意性的，当考虑到一
变压器的电气特性和角途特点后，可能会确靛其中一些试验是不适宜的，因而不必进行。此时，准试验报告中述不进行该项试验的原困！为进行第
蒂所规定的试验，有美试验的说明、试验发生器、试验方法及谁验置等见通用EMC标准中有关规进
试验是按制造单位文件实施的，这些文件包括了EMiC试验中或EMC或验后的试品功能性说明以及性能难则解释，这掌应由制造单位提供并按下列推则纳衣试验报造内。当无这些文件时，应将所需的各种导线、所用尊的面大小型号和长度写人试验报告内。按备在试验中和试验后，应象正常使用时那样连续运待，当葚按原预定使用时，其性能推刻A.
不允许比制造单位所规定的性能水平还要候。性能求平可以用许可的性能损失性能降低或功能损类
来代替。如果制造单规定出最低的性能水平或许可的性能损朱，则可由产品说明书和文件以及由用户按该设备预定的瘦拥给理推导出来。性能准则B，经过试验肩施设备，应象正带使用时那样连续运行，当其按意预定使用时，其性能降低或功能据失,不允许比制避单检所规定的性能水平还要低。性能水平可这用许可的性能损失来代替。然而，在试验过程中允许其性能者所降低。不允许其实际运符获态或套储数据发生变化。如果制造单位未规定出最低的性能水平或许可的性能损失赠可由产品说明书和文件以及由用户按该设备预定的使用合理地推导出来。
性能准则C:允许出现暂时的功能损实：迟要此功能能自行恢复或借助控制操作来恢复。如果由于承受了本标准所规定的试验，设备变得危险或不安全（例如，由于绝缘发生击穿），则认为该设备未通过本试验：
5.1.2试验等级
本试验所逐的试验等级是与典型的1类和2类环境条件对应的。但当最然产品主要用于特殊条件时，应采用基础标准中有关数值并在试验报告中予以闲述。5.1.2.1静电放电
本试验按GB/T17626.2进行，试验等级见表1。除了金属零部件做接触放电试验外，其余均只要求空气放电试验。每个选定试验点应进行10次正极性和10次负极性脉冲放电。每个连续单次放电的时间间隔为1s。3
GB/T 21419-2008
空气放电
接触效电
表 1 静电放电
1类环境
试验值
受试装置应符合性能准则B。
5.1.2.2辐射射频电磁场
外克试验等级
本试验按GB/T17626.3进行，试验等级见表2。表 2辐射射频电磁场
频率范面
试验水平
1类环境
试验值
80 MHz-1 000 MHz
3 V/m(来调制)
1 kHz,80% AM,正弦波
受试装置应符合性能准则 A。
5.1.2.3电快速瞬变脉冲群
试验值下载标准就来标准下载网
外克试验等级
2类环境
2类环境
试验值
B0 MHz--1 000 MHz
10V/m（末调制）
1 kHz,80% AM,正弦被
-TTKAONi KAca-
本试验按GB/T17626.4进行，试验等级见表3和表4。受试装置应符合性能准则B。电快速瞬变是分别在正极性和负极性下施加的，每一极性持续时间不小于1min。表 3 电快速瞬变脉冲群一
试验水部
上升时间/保持时间
盛友频率
1类环境
试验值
0. 5 kv(峰值)
5/50ns
信号和控制线及地端口试验等级2类环境
试验值
1 kv(峰值)
5/50 ng
仅适用于端口与电缆相拨的情况，按制造单位文件，该电缆总长可超过3m。为了进行本试验，要采用容性耦合夹，衰 4电快速避变脉冲群-
试验水平
上升时间/保持时间
重复颊率
5. 1. 2. 4
输入和输出交流和直流电源端口试验等级1类环境
试验值
1 kV(峰值)
5/50ns
射频场感应的传导骚扰
2樊环境
试验低
2 kv(蜂值)
5/50 ns
本试验按G召/T17626.6进行。试验值和等级见表5。受试装置应符合性能准购A，等级
表5射频场感应的传导骚扰一信号线、控制线、地、交直流电源输入和输出端口试验等级特
颜率范围
试验水平
源阻抗
1类环境
试验值
0. 15 MHz--80 MIIs
3 V(r. ta. s)(未调制)
1 kHz,80% AM,正弦被
2类环境
试验值
0. 15 MHz~80 MHz
10 V(r. m. s)(来调制)
1kHz,80%AM,正弦被
1仅适用于端口与电缆相接的情况。按制造单位文件，该电总长可超过3m。4
5.1.2.5浪涌（冲击）
GB/T21419-2008
本试验按GB/T17626.5进行。试验值和等级见表6。受试装置应符合性能准则B。在交流电压波过零及蜂值处各施加5 个正极性脉冲和 5 个负极性脉冲(共有 20'个脉冲)。表6浪涌(冲击)—交流电源输入和输出端口试验等级征
线-线间试验水平
线-地间试验水平
日只在输人端口处，
5. 1. 2. 6电压暂降和短时中断1类环境
试验值
1.2/50 ±s
本试验接GB/T 17626,11进行。斌验值见表7表 7 电压暂降和短时中断-
电压碱小
暂降时间
中断时间
性能难则
5. 2 发射
试验1
变压器不应对其周围环境引起骊扰，5.2.1分类
2类环境
试验值
交流电源输入端口的试验值，
1类环境和2类环境试验值
试验 2
试验3
5000ms
5. 2. 1. 1当 0类变压器的工作电压不超过 600 V 时,它不会产生明显的电磁于扰,从而认为不需要试验，即可认为它符合发射要求，当 0类变压器的工作电压超过600V时,认为它会产生相当商的电磁干扰,因而需要进行5. 2. 2.2及5.2.2.3所列的下述试验：
.一-传导射频骚扰；
辐射射频扰。
注：考虑600V、是由于在该电压下要考局部放电的影响。5. 2. 1. 2 当 1 类变压器的工作电压不翅过 600 V 时,它应符合 5. 2. 2. 1 及 5. 2. 2,2 所列的下述试验要求：谐波：
传导射频骚扰。
当 1 类变压器的工作电压超过 600 V 时,它应符合 5, 2.2. 3 所列的下述试验要求：辐射射频骊扰。
注：考600V，是由于在该电压下要考虑质部较电的影响。5.2.1.32类变压器应符合5.2.2.1、5.2.2.2及5.2.2.3所列的下述试验要录，谐波：
传导射频骚扰：
辑射射频骊扰，
试验应在额定频率的额定电压及输出功率因数为 1 的满负载条件下进行。但当通用EMC标准已5
CB/T 214192008
对本标准第5章所述的试验或制造单位在其技术规范中另有规定时除外。5.2.2试验等级
5.2,2.1谐被
对于设计成用于1类环境的变压器，本试验是按下述国家标堆进行：-GB/Z17625.1，对于设备每相输人电流≤16A；-GB/Z17625.6,对于设备每相输入电流≥>16A。试验的结果应符合相关使用类别（见上述标准规定的A～D类）的限值。对于设计成用于2类环境的变压器，其试验正在考患之中。5.2.2.2传导射频扰
本试验按GB4824进行，其试验限值见表8。表 8传导射频骚扰——交流电源输入端口试验水平翊带
0. 15-0. 5
a. 5~5. 0
辐射射频骚扰
5.2. 2. 3
1类环境
B雍蜂值
56 dB(μV)~-46 dB(μV)平均值（随频率对数降低）
56 dB(μV)准蜂值
46 dB(μV)平均值
60 dB(μV)准峰值
50 dB(μV)平均值
本试验按GB 4824进行，其试验限值见表 9。表9辐射射频骚扰
30~230
230--1000
1类环境
外壳试验水平
30 dBμV/m)准峰值
在10m处
37dBμV/m）准峰值
在 10 m处
本试验可充许在10m处进行，其限值可增加 10dB6环境规定
2类环境
TKAONiKAca
79 dB(μV)准蜂值
66B(平均值
73dB(μV)准峰值
60B(平均低
73 dB(μV)准峰值
60 dB(平均值
2类环境
30dB(μV/m）准峰值
在30m处
37 dB(V/l)准嗪值
在30m处
除了工作电压不超过600V的0类变压器外，制造单位应对所有用于1类或2类环境条件的变压器，在产品说明书中阐明其所适用的环境条件。此信息可分别在抗扰度和发射项目中阅明。对于发射待性仅允许用于2类环境的变压器，制造单位应在产品使用说明书中提出如下替告：如拟将该变压器用于1类环境时，格会产生射频干犹。此时，可以要求采用一些补充的干抗衰减方法。注：从抗挑度角度看，2类环境所要求的严酷水乎比1类环境严格。如从发射角度看，则1类环境所要求的严酷水平比2类环境严格，
参考文献
IEC60065音频、视频及类似设备安全要求IEC60601-1医疗电气设备第1部分：安全要求IEC60950信息技术设备安全（所有部分）IEC61010-1测量、控制和实验室用电气设备的安全第1部分：一般要求IEC61347-1（照明）灯控制装置第1部分：一般要求和安全要求GB/T21419—2008
IEC51317-2-2（照明）灯控制装置第2-2部分：白炽灯用直流或交流供电的电于式降压变换器的特殊要求
IEC 62040不间断电源系统(UPS）（所有部分）GB/T21419-2008
