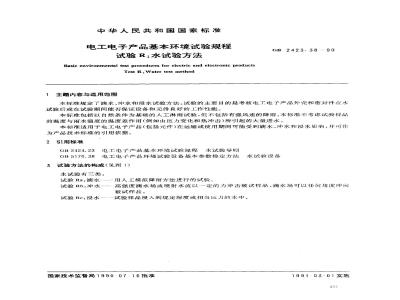

中华人民共和国国家标准
电工电子产品基本环境试验规程试验R：水试验方法
Basic environmental test procedures for electric and electronic productsTest R: Water test method
1主题内容与适用范围
GB 2423.38 90
本标准规定了滴水、冲水和浸水试验方法。试验的主要目的是考核电工电子产品外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。本标准包括以自然条件为基础的人工淋雨试验，但不包括有强风速的降雨。本标准不考虑试验样品的温度与雨水温度的温度差作用(例如由压力变化和热冲击)所引起的大量进水。本标准适用于电工电子产品（包括元件）在运输或使用期间可能受到滴水、冲水和漫水影响，并可作为产品技术标准的引用依据。
2引用标准
GB2424.23电工电子产品基本环境试验规程水试验导则GB5170.38电工电子产品环境试验设备基本参数检定方法水试验设备3试验方法的构成（见图1）
水试验有三类：
试验Ra滴水用人工模拟降雨方法进行的试验。试验Rb：冲水-一高强度滴水场或喷射水流以-一定的力冲击被试样品，滴水场可以任何角度冲向被试样品。
试验Rc：浸水
试验样品浸入到规定深度或相当压力的水中。国家技术监督局1990·07.16批准199103-01实施
滴水 Ra
方法 Ral
人造雨法
方法Ra2
滴水箱法
4试验Ra:滴水
4.1日的
GB 2423.38
水试验R
冲水Rb
法Rbl
高强度滴水场法
方法Rb2
喷水方法
方法Rb2.1
摆动管法
方法Rb2.2
手持酒水器法
方法Rb3
试验方法的构成
浸水RC
方法Rcl
水箱法
法Rc2
加压水箱法
本试验用于在运输或使用过程中可能受到垂直降落滴水的电工电子产品，本试验模拟自然降雨、渗漏和冷凝水的作用。
4.2方法Ra1：人造雨法
4.2.1试验的一般说明
试验样品应安装在适当的固定装置上，然后承受模拟自然雨的滴水。4.2.2试验设备要求
4.2.2.1人造雨法的滴水试验设备是由一个或多个内有实芯锥体的喷水嘴组成（见GB2124.23吨8.1.1.1条）
4.2.2.2固定装置底座面积应小于试验样品的底座面积，支撑台面应开有适当的小孔，冏时还应能支承试验样品使其呈正常工作状态，底座平面可自由调节最大为90°。4.2.2.3试验用水应是清洁的自来水，为了避免喷嘴堵寒，水应过滤并可软化。初始水温般应与试验样品温度-致，如比试验样品温度低时，其温差不得低于5K。4.2.3严酷等级
试验样品的降雨强度、水滴尺寸、持续时间和喷射或倾斜角度要求可由表！中选取，362
降雨强度
100-±20
100±50
GB2423.38--90
水滴尺寸（Dso\）
注：1）Dso为中值体积直径，见GB2424.23。4.2.4预处理
持续时间
将试验样品放置在正常试验大气条件下，直至温度稳定。4.2.5初始检测
喷射或倾斜角度α
试验样品应按有关标准或技术文件要求进行外观检测，包括表面处理、外壳或密封件的密封检查。并作电气和机械性能检测。
4.2.6条件试验
4.2.6.1试验样品应按本标准第4.2.3条表1中选定的等级进行人造雨试验。4.2.6.2试验样品可选用下述任一状态安装在试验用固定装置上。试验样品以正常工作状态安装；a.
b．对于正常工作状态倾斜一角度安装（见图2）。图2万向旋转支撑台面
4.2.6.3试验样品在一垂直于倾斜轴的平面上转动，转动可采用旋转台或在试验时不时地改变试验样品位置的办法做到。
试验样品的转动可用270°弧形摆动来代替.以避免台面与试验样品之间采用滑环连接4.2.6.4试验样品的倾斜角度、暴露在滴水场中的表面和每倾面的暴露持续时间或者试验样品是否应连续转动（或270°摆动），应由产品标准或技术义件规定：4.2.6.5在条件试验期间，试验样品是否运行或进行中间检测应由产品标准或技术文件规定363
4.2.7最后检测
GB 2423.38-90
试验样品应按有关产品标准或技术文件规定检查是否渗水，进行电气和机械性能检测。4.2.8
引用本标准时应规定的细则
预处理（4.2.4)；
初始检测（4.2.5)；
严酷等级（4.2.3）；
试验样品的安装（4.2.6.2)；
条件试验期间试验样品的位置（4.2.6.3)；条件试验期间试验样品的状态（4.2.6.4）；g.
中间检测（4.2.6.5）；
最后检测（4.2.7）。
4.3方法Ra2:滴水箱法
4.3.1试验的一般说明
试验样品安装在滴水箱下面的适当装置上，试验样品承受模拟冷凝和泄漏而降落的滴水。4.3.2试验设备要求
4.3.2.1滴水设备为一个长方型贮水容器，其底部有许多按方格布置，间距为20～~25mm的小孔，孔内装有0.4mm喷水嘴，另配备一只上下可调节与主水箱连接的备用水箱，以便供应有足够的降雨量。4.3.2.2滴水箱应能提供200~~300mm/h降雨强度的均匀滴水场。4.3.2.3滴水箱的底部面积应是试验样品底面积的两倍，滴水箱底部到试验样品的顶部距离在0.2~2 m之间。
4.3.2.4试验样品固定装置的底座面积应小于试验样品底座面积，固定装置应能支承试验样品使其呈正常工作状态，并与垂直平面倾斜最大为45°。4.3.2.5试验用水应符合4.2.2.3条规定。4.3.3严酷等级
降雨强度
4.3.4预处理
水滴降落高度
倾斜角度α
持续时间
如果有关产品标准或技术文件有要求，则应对试验样品的密封部分按4.2.4条规定进行预处理，4.3.5初始测量
按4.2.5条规定。
4.3.6条件试验
4.3.6.1试验样品应按4.3.3条表2规定进行滴水试验。4.3.6.2试验样品的安装要求按4.2.6.2条规定。4.3.6.3试验样品在试验期间是否运行或进行中间检测，由有关标准或技术文件规定。4.3.7最后检测
按4.2.7条规定。
4.3.8引用本标准时应规定的细则364
按4.2.8条规定。
5试验Rb:冲水
5.1目的
GB 2423.38
本试验适用于在运输或使用过程中可能受到冲水的电工电子产品，本试验是模拟大暴雨、风吹大雨、洒水系统、车轮溅水、冲洗或猛烈海浪等水的作用。5.2方法Rbl:高强度滴水场法
5.2.1试验的一般说明
试验样品安装在适当的固定装置上，然后承受高强度滴水试验。5.2.2试验设备要求
5.2.2.1高强度滴水场法的试验设备按4.2.2条规定5.2.2.2试验样品的固定装置比试验样品底座面积小，开有小孔，并能支撑试验样品使呈正常工作状态，并可与垂直面倾斜最大为90°5.2.2.3试验用水应符合4.2.2.3条规定。5.2.3严酷等级
降雨强度
1 000±150
2000±300
4000±600
5.2.4预处理
按4.3.4条规定。
5.2.5初始检测
按4.2.5条规定。
5.2.6条件试验
持续时间
5.2.6.1试验样品按5.2.3条规定进行高强度滴水试验。5.2.6.2试验样品的安装要求按4.2.6.2条规定。倾斜角度α
约180
5.2.6.3试验样品在试验期间是否运行或进行中间测量，由有关标准或技术文件规定。5.2.7最后检测
按4.2.7条规定。
5.2.8引用本标推时应规定的细则a.
预处理（5.2.4)；
初始检测（5.2.5）；
严酷等级（5.2.3）；
试验样品的安装（5.2.6.2）；
条件试验期间试验样品的位置（5.2.6.3）；363
中间检测（5.2.6.3)；
g．最后检测(5.2.7)。
GB 2423.38
5.3试验Rb2:摆动管法和手持酒水器法5.3.1试验的一般说明
本试验可任意选择摆动管法或手持洒水器法进行试验，试验样品安装在适当的固定装置上承受由半圆形弯管产生的冲水试验，如果样品太大，不宜采用摆动管法试验时，则使用手持洒水器法。5.3.2方法Rb2.1:摆动管法
5.3.2.1试验设备要求
摆动管应尽可能考虑试验样品的尺寸，弯管半径应为1000mm或1600mm。管子应在规定的角度范围内装有中心距离为50mm的喷嘴，管子应尽可能做到摆动180°；b．安装试验样品的支撑台面应开孔，以免起挡水板的作用，同时还应能旋转；c．试验用水应符合4.2.2.3条规定。5.3.2.2严酷等级
喷嘴角度α
5.3.2.3预处理
管子摆动角度8
按4.3.4条规定。
5.3.2.4初始检测
按4.2.5条规定。
5.3.2.5条件试验
持续时间
试验样品按5.3.2.2条规定进行喷水试验；a
喷嘴直径
水流量
0. 1±0.005
0.60±0.03
近似水流压力
试验样品应以正常工作状态安装在固定装置上，其固定装置应以适当的速度圖绕垂直轴旋转b.
试验时间一半时，水平回转继续试验，c.
摆动管以近似60°/s的速度在规定的角度内摆动；在条件试验期间，试验样品是否运行或进行中间检测，按4.2.6.5条规定。d.
5.3.2.6最后检测
按4.2.7条规定。
引用本标准时应规定的细则
预处理(5.3.2.3)；
初始检测（5.3.2.4)；
严酷等级（5.3.2.2）；
试验样品的安装（5.3.2.1b）；条件试验期间试验样品的位置（5.3.2.5b）；中间检测（5.3.2.5d）；
最后检测（5.3.2.6）。
5.3.3方法Rb2.2：手持洒水法
试验的一般说明
GB 2423.38—90
试验样品表面是否全部进行喷洒试验以及是否使用挡板，由有关标准或技术文件规定。5.3.3.2试验设备要求
a．手持洒水器是由·个具有78°喷射角的喷嘴和一个能限制喷射锥体上部与水平成30°的反向平衡活动挡板组成，挡板可按规定转动，喷嘴在水压力为80~100kPa（0.8~~1.0bar)的条件下，水流量为10±0.5L/min;
b．安装试验样品的支撑台面按5.3.2.1条b中规定；试验用水要求按5.3.2.1条c中规定。c
5.3.3.3严酷等级
每平方米试验样品表面积的试验时间min/m2
5.3.3.4预处理
按4.3.4条规定。
5.3.3..5初始检测
按4.2.5条规定。
5.3.3.6条件试验
试验样品按第5.3.3.3条规定进行溅水试验。1
最少持续时间
使用手持洒水器试验时，应距试验样品300~500mm的距离内的所有方向进行喷水。b.
试验期间试验样品是否运行或进行中间检测，按4.2.6.5条规定。c
5.3.3.7最后检测
按4.2.7条规定。
5.3.3.8引用本标准时应规定的细则预处理(5.3.3.4)；
初始检测（5.3.3.5）；
严酷等级（5.3.3.3)；
试验样品的安装（5.3.3.2b）；条件试验期间试验样品的位置（5.3.3.2b）；中间检测（5.3.3.6c）；
最后检测（5.3.3.7）。
5.4方法Rb3:软管法
5.4.1试验的-般说明
本试验是将试验样品安装在一个固定装置上，承受模拟车轮溅水、冲水或猛烈海浪等水的作用。5.4.2试验设备要求
该设备是-一个内表面光滑无障碍物的圆锥体，喷嘴口径大小分别为6.3mm和12.5mm；安装试验样品的固定装置按5.3.2.1条b中规定；b.
试验用水按4.2.2.3条规定。
5.4.3严酷等级
喷嘴口径
试验持续时间见表了。
每平方米试验样品表面积试验时间min/m2
预处理
按4.3.4条规定。
初始测量
按4.2.5条规定。
条件试验
GB 2423.38 -- 90
喷水强度
100±5
持续时间
试验样品按5.4.3条规定从各个方向向所有面冲水；水流压力
只适用于喷嘴口径6.3mm，喷嘴水流压力为1000kPa
试验样品应以正常工作状态安装在符合5.3.2.1条b中规定的旋转台上进行试验：试验时间和喷嘴大小及喷水强度按5.4.3条规定；喷嘴到试验样品距离为2.5+0.5m，当喷嘴向上时为保证喷湿样品的需要，可以缩短距离，5.4.7
最后检测
按4.2.7条规定。
5.4.8引用本标准时应规定的细则按5.2.8条规定。
6试验Rc:漫水
6.1月的
本试验适用于按防水要求设计的并且在运输或使用期间，可以部分或全部浸入水中的电工电子产品。
有关标准或技术文件应明确规定，试验的电工电子产品（以下简称试验样品）在条件试验期间是否运行或仅需要承受浸水条件，无论何种情况都应规定产品性能的允许容差。6.2方法Rcl：水箱法
6.2.1试验的一般说明
试验样品在规定深度的水箱中承受规定的浸水压力，试验样品在按条件试验后应检查渗水情况和样品性能的变化。
6.2.2严酷等级
6.2.3预处理
浸水深度
按4.3.4条规定。
6.2.4初始检测
GB 2423.38.--90
持续时间
按有关标准或技术文件对试验样品进行外观检查、电气和机械性能测量，对所有可能影响外壳或密封的试验样品性能应检查。
6.2.5条件试验
6.2.5.1试验样品按第6.2.2条规定进行浸水试验，规定的水头值应从试验样品在水中的最高点向上测量。
6.2.5.2试验样品按有关规定的状态放置，并全部浸入到水箱中，为了便于显示泄漏，允许在水中加入可溶性染料，如荧光素。
6.2.5.3试验用水通常采用自来水，如有海水试验，则应在有关标准或技术文件中说明，水温一一般应与试验样品温度一致，如比试验样品温度低，其温差不得低于5K，此时水温最高不得超过35℃。6.2.5.4样品在试验期间是否运行或进行中间测量，由有关标准或技术文件规定。6.2.6恢复
除非有关标准或技术条件另有规定，试验样品应通过擦拭或在室温下用风吹，使其外部全部干燥。6.2.7最后检测
按4.2.7条规定。
6.2.8引用本标准时应规定的细则a.
预处理（6.2.3)；
初始检测（6.2.4)；
严酷等级（6.2.2)；
试验样品的安装（6.2.5.1)；
试验样品的位置或条件试验期间的状态（6.2.5.2)；中间检测（6.2.5.4)；
是否用海水（6.2.5.3）；
恢复(6.2.6)；
最后检测（6.2.7)。此内容来自标准下载网
6.3试验Rc2:加压水箱法
6.3.1试验的一般说明
试验样品应在加压水箱中承受规定的浸水压力试验，按条件试验后检查试验样品的渗水情况和性能的变化。
6.3.2严酷等级
6.3.3预处理
GB 2423.38--90
等效漫水深度
持续时间
有关标准或技术文件如有规定，则应对试验样品和密封部分按4.2.4条规定进行预处理。6.3.4初始检测
按6.2.4条规定。
6.3.5条件试验
6.3.5.1试验样品按6.3.2条规定的高压进行加压试验。6.3.5.2试验样品按规定的状态放置，并全部浸入加压水箱中，为了便于显示泄漏，允许在水中加入溶性染料，如荧光素。
6.3.5.3试验用水按6.2.5.3条规定。6.3.5.4试验样品在条件试验期间是否运行或进行中间测量，由有关标准或技术文件规定。6.3.6恢复
按6.2.6条规定。
6.3.7最后检测
按4.2.7条规定。
引用本标准时应规定的细则
预处理(6.3.3)；
初始检测（6.3.4)；
严酷等级（6.3.2)；
试验样品的安装（6.3.5.1)；
试验样品的位置或条件试验期间的状态（6.3.5.2)；中间检测（6.3.5.4）；
是否用海水（6.3.5.3）；
恢复（6.3.6)；
最后检测（6.3.7）。
附加说明：
2423.38-90
本标准由全国电工电子产品环境条件标准化技术委员会提出，由全国电工电子产品环境条件标准化技术委员会归口。
本标准由中国船舶工业总公司七院标准化研究室负责起草，广州电器科学研究所、交通部标准化所、邮电部明水通信机械厂、上海电器研究所、航天部301所参加起草。本标准主要起草人黄玉洲、魏朱云、施泰生、俞鹰凯、尚秋梅。371
