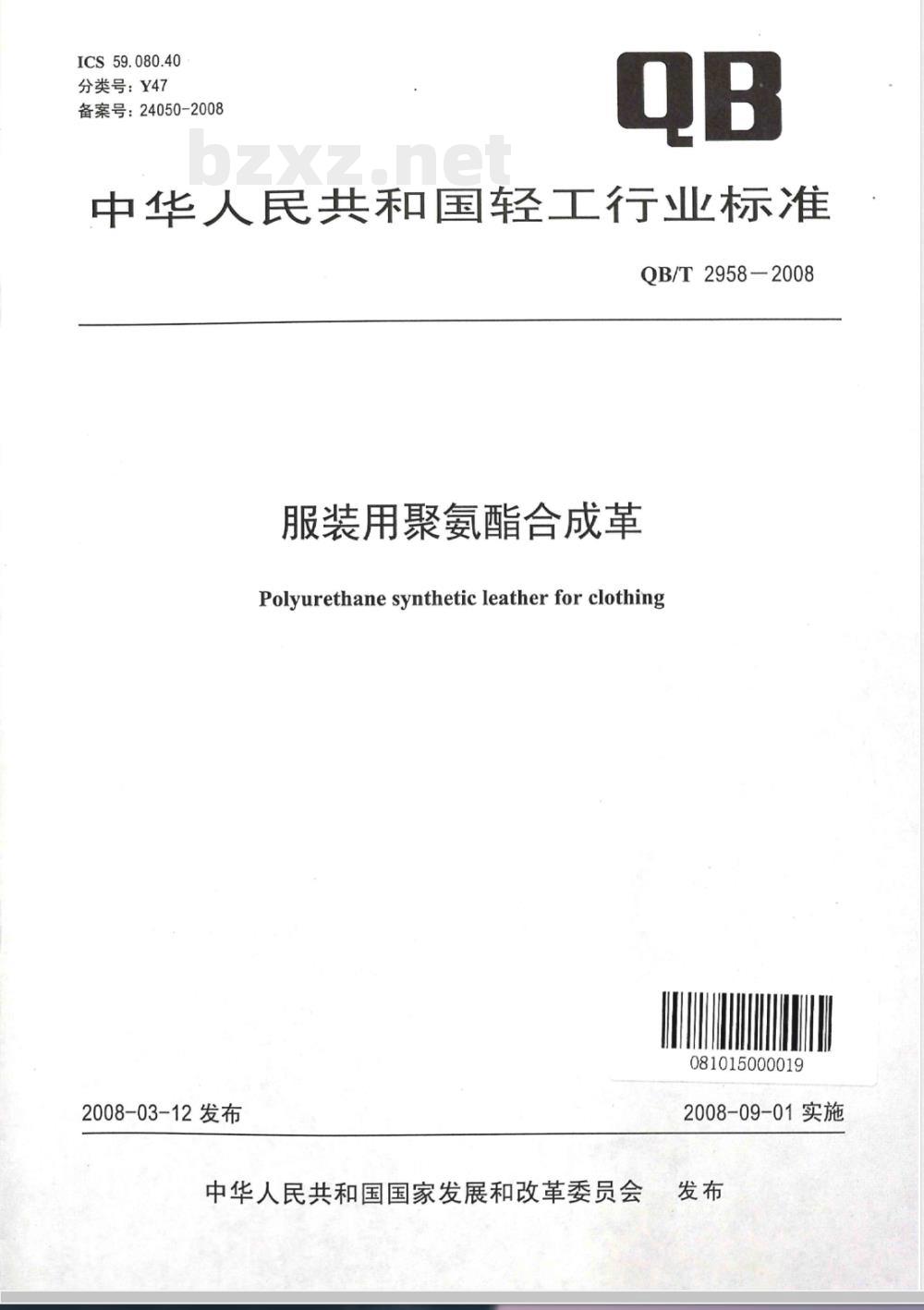

QB/T 2958-2008服装用聚氨酯合成革

ICS59.080.40
分类号：Y47
备案号：24050-2008
中华人民共和国轻工行业标准
QB/T2958-2008
服装用聚氨酯合成革
Polyurethane synthetic leatherfor clothing081015000019
2008-03-12发布
2008-09-01实施

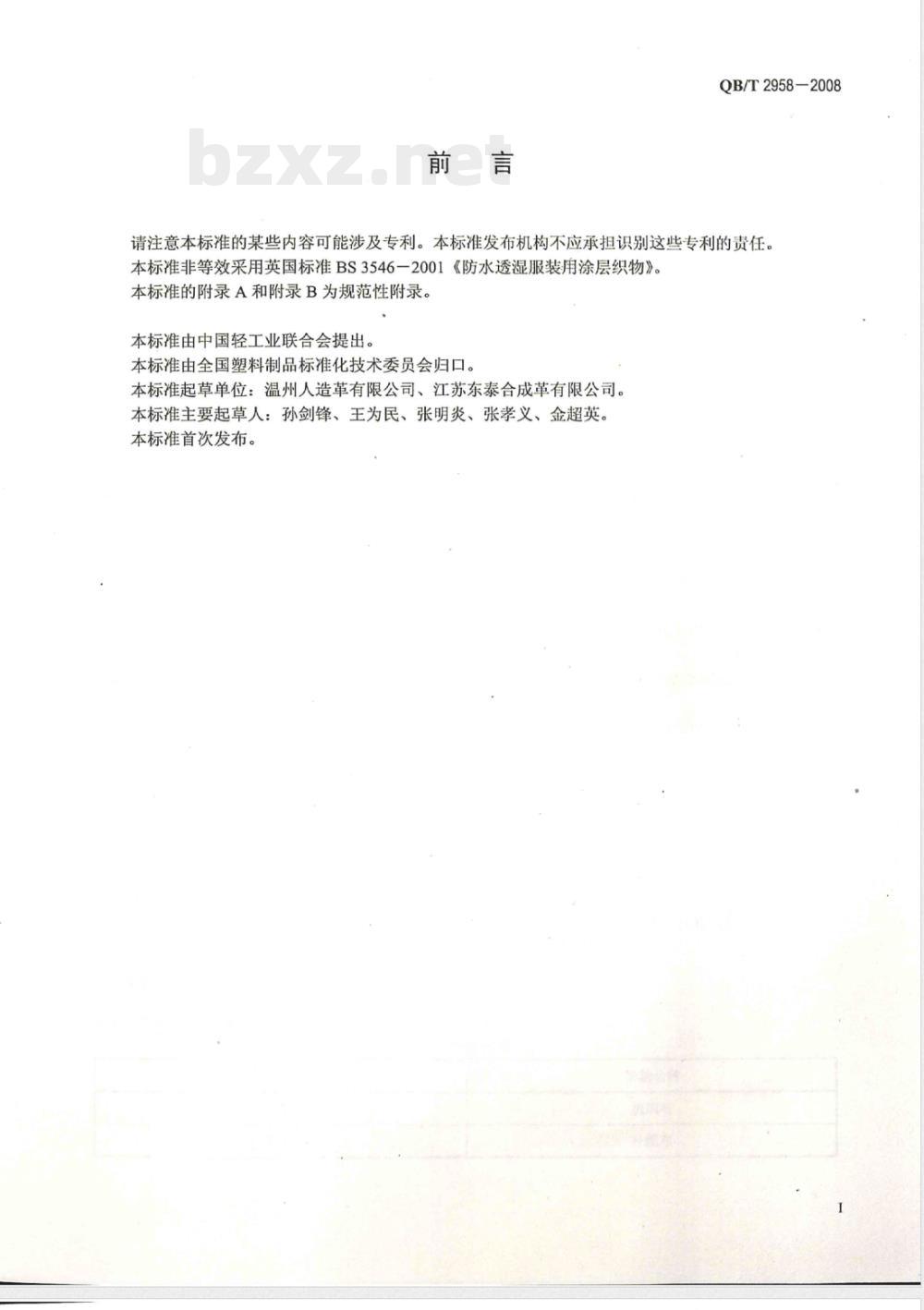

中华人民共和国国家发展和改革委员会发布前言
QB/T2958-2008
请注意本标准的某些内容可能涉及专利。本标准发布机构不应承担识别这些专利的责任。本标准非等效采用英国标准BS3546-2001《防水透湿服装用涂层织物》。本标准的附录A和附录B为规范性附录。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会归口。本标准起草单位：温州人造革有限公司、江苏东泰合成革有限公司。本标准主要起草人：孙剑锋、王为民、张明炎、张孝义、金超英。本标准首次发布。

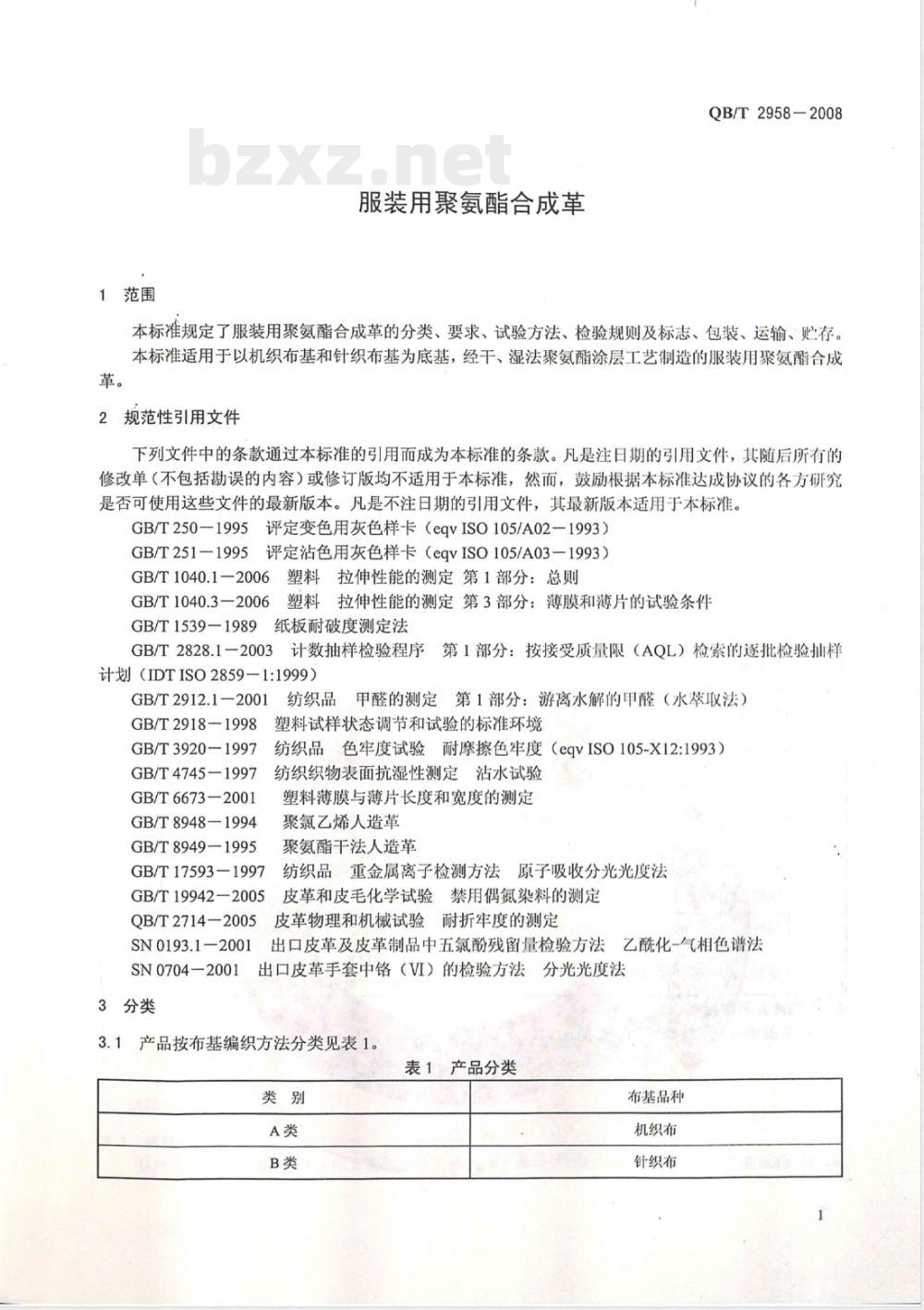

1范围
服装用聚氨酯合成革
QB/T2958-2008
本标准规定了服装用聚氨酯合成革的分类、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于以机织布基和针织布基为底基，经干、湿法聚氨酯涂层工艺制造的服装用聚氨酯合成革。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T250—1995评定变色用灰色样卡（eqVISO105/A02—1993）GB/T251—1995评定沾色用灰色样卡（eqvISO105/A03-1993）GB/T1040.1-2006塑料拉伸性能的测定第1部分：总则GB/T1040.3-2006
GB/T1539—1989
塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件纸板耐破度测定法
GB/T2828.1-2003
计数抽样检验程序第1部分：按接受质量限（AQL）检索的逐批检验抽样计划（IDTISO2859-1:1999）
GB/T2912.1—2001
GB/T2918—1998
GB/T3920—1997
GB/T4745-1997
GB/T6673—2001
GB/T8948—1994
GB/T8949—1995
GB/T17593—1997
GB/T19942—2005
QB/T2714—2005
SN0193.1-2001
SN0704—2001
3分类
纺织品甲醛的测定第1部分：游离水解的甲醛（水萃取法）塑料试样状态调节和试验的标准环境纺织品色牢度试验耐摩擦色牢度（eqvISO105-X12:1993）纺织织物表面抗湿性测定沾水试验塑料薄膜与薄片长度和宽度的测定聚氯乙烯人造革
聚氨酯干法人造革
纺织品重金属离子检测方法原子吸收分光光度法皮革和皮毛化学试验禁用偶氮染料的测定皮革物理和机械试验耐折牢度的测定出口皮革及皮革制品中五氮酚残留量检验方法乙酰化-气相色谱法出口皮革手套中铬（VI）的检验方法分光光度法3.1产品按布基编织方法分类见表1。表1产品分类
布基品种
机织布
针织布
QB/T2958-2008
每类产品按表面状态分为贴面产品和绒面产品每类产品按生态性能分为普型和生态型3.3
4要求
4.1规格
产品厚度极限偏差为0
产品宽度及极限偏差应符备
表2规定。
表2产品宽度及极限偏差
注：其他宽度由供需双方协
.4.1.3
商确定
每卷长度、每卷段数和最
卷长度（m/卷）
注：每段应加0.2m
4.1.4长度偏差不允许负偏差。
4.2外观
外观应符合表4要求。
道康、
段长应符合表3规
智、丝路等连续性疣点
破洞、
胜物、浮斑、
杂质等分放性瘫点
每卷段数和最小段长
开卷段数/段
表4外观要求
极限偏差
最小段长/m
不明量
距两侧边缘5cm以内允
0.02m2以下缺陷，每段允许有
立为毫米
续缺陷存在
侧出现连
处，闻隔应≥1m，但整卷革不
应超过5处，0.02m2以上缺购
陷不允许存在
物理力学
产品的物理大学性能应符合表5的规定，序号
拉伸负荷/(N
断製伸长率/%
撕裂负荷/N
剥离负荷/（N/cm）
表面颜色牢度
耐热黏着性/级
破畏负荷/MPa
耐折牢度
表5产品的物理力学性能
绒面产品
23℃，10万次
-10℃，2.5万次
贴面产品表面抗湿性/级
注：对有耐水解性和耐黄变性要求的产验方法见附录A和附录B。
生态性能
生态型产品的
地加耐水辉性和耐黄变性
态性能应符合表6的规定。
预目，
表6生态型产品的生态性能
致癌芳香
六价络
安的偶氮染料
g/kg）
五氯东配
何举联
（mg/kg）
/（mg）
可萃联量
注：若客户对生
试验方法
5.1试样的裁取
≥180
无裂口
无裂口
QB/T2958-2008
需双方办商确定。试
具体指标由供
不应检出（<30mmkg）
（0.5mgkg）
不应检出
型产品的生态性能有其他特殊要求时，具体指标由供、需双为协商确定。泰炒
从产品上沿经向裁取0.6m作为物理力学性能试验的样品，同时取0.2m作为生态性能试验的样品。3
QB/T2958-2008
物理力学性能试样按图1在样品纬向两端各除去宽50mm后制备试样，试样尺寸及数量见表7。表7试样尺寸及数量
试样名称
拉伸负荷及断裂伸长率
撕裂负荷
离负荷
表面颜色牢度
耐热黏着性
破裂负萄
耐折牢度
表面抗湿性
5.2试样状态调节和试验的环境
纵/经向
横/经向
试样尺寸（长×宽）
/（mmxmm）
200×30
200×30
150×30
150×30
150×30
150×30
220×60
90×60
100×100
70×45
70×45
180×180
数量/片
按GB/T2918一1998规定的23/50标准环境与一般偏差范围进行，试样状态调节时间不少于4h，并在此条件下进行试验。
5.3规格
5.3.1厚度
厚度的测量按GB/T8948一1994中5.4的规定进行，精确至0.01mm。5.3.2宽度
宽度的测量按GB/T6673一2001的规定进行，精确至1mm。5.3.3长度
长度的测量按GB/T6673一2001的规定进行，精确至1cm。5.4外观检查
在自然光线下进行目测和用相应的量具测量。5.5拉伸负荷及断裂伸长率
QB/T2958-2008
拉伸试验机应符合GB/T1040.1-2006中5.1.25.1.5的规定，试验步骤及结果按GB/T1040.3-2006中第9章的规定进行，其中样品标线间距离为100mm，试验速度为（200±10）mm/min。5.6撕裂负荷
按GB/T8949-1995中5.8测定。
5.7剥离负荷
拉伸试验机应符合GB/T1040.1-2006中5.1.25.1.5的规定，试验步骤及结果按GB/T8949-1995中的5.9的规定进行。
5.8表面颜色牢度
按GB/T3920一1997的规定进行试验，按GB/T251一1995的规定判定结果。5.9耐热黏着性
按GB/T8949-1995中的5.11测定。5.10破裂负荷
仪器应符合GB/T1539一1989中5的规定。试验步骤按GB/T8948-一1994中附录B的规定进行，结果精确至0.1MPa。
5.11耐折牢度
按OB/T2714-2005的规定试验。
按图1中的规定裁取4组试样，每组2片。然后试样正面向里折叠，分别将各组试样在（23±2）℃和（-10±2）℃下，按表5、表6和表7中耐折牢度规定的折叠次数进行折叠，观察正、反两面受折部分的变化。
5.12表面抗湿性
将试样革面朝上固定在绷架上，按GB/T4745一1997的规定测试。5.13生态性能
5.13.1可致癌芳香胺偶氮染料
按GB/T19942—2005测定。
5.13.2六价铬
按SN0704—2001测定。
5.13.3甲醛
按GB/T2912.1-2001测定。
5.13.4五氟苯酚
按SN0193.1-2001测定。
5.13.5镍（可萃取量）
按GB/T17593-1997测定。
5.13.6镉（可萃取量）
QB/T2958—2008
按GB/T17593-1997测定
检验规则
艺的产品为一批，每批数量不超过5000m。产品应按批验收，同一原料、同一规格、同一6.2出厂检验
出厂检验项目为4.
和表2
型式检验
表3、表4的全部项目及表5·的1、2、3、4项型式检验项目为4.
生态型产品还需检验表6自的全部项目。1和表2
表3、表4、表5
全部项目，
进行型式检验。
有下列情况之一时
a）新产品或老产品转厂生产
的试制鉴定：
b）正式产后，结构、材料、工艺有较大改变时：c）正常生产12个
月时：
d）停产6个月再生
e）出厂检验结果！
上次型式检验较大差异时；
f）国家质量监督机构提出形式检验时抽样
规格及外观的检验采用GB/T2828.1-2003中规定的般检验水平1，正常抽样方案，接收质
量限AQL为6.5，详见表8，物理力学性能和生态性能为每交付批随机抽取一卷进行检验表8抽样表
批量范围/卷
281500
6.5判定
6.5.1合格项的判定
样本大小/卷
接收质量限AQL=6.5
接收数Ac
拒收数Re
为样本单位，分别按表2、表3及表4的规定进行，样本单位的检验结果若符合6.4截以卷为
规格、外
的规定，则判规格外观合格
验验结果中者有不合格项，应在原批中重新双倍取样，对不合格项进行复验，复验结物理力学性能
果若全部合格，则判物理力学性能合格6.5.2合格批的判定
检验结果若全部项目合格，则判该批产品合格。若有不合格项，则判该批产品为不合格。6
7标志、包装、运输、赔
7.1标志
7.1.1每卷产品包装应有下
a）制造厂名称及地址
b）产品名称及采用标
标志：
c）产品规格（厚度、
宽度、
长度、颜色、
d）生产日期及生产批号：
e）商标；
f）检验员代号：
g）防压、
防潮等标
使用说期应包括以下内客
a）用途：
b）使用注意事项；
c）保质期或贮存期，
花纹等
7.2包装
产品一般用卷芯卷成整齐圆卷，用塑料薄膜或包装纸包装。7.3运输
产品运输中要轻装轻卸，不能重压、切勿日晒雨淋，保持包装完整。QB/T2958-2008
7.4购存
产品应在通风、千燥的仓库内贮存，防挤压、防晒、远离热源。产品自生产之日起，贮存期为不超过18个月。
QB/T2958-2008
A.1试验方法1：丛林耐候试验
A.1.1试验样品尺寸
试验样品尺寸：150mm×150mm。A.1.2试验方法
附录A
（规范性附录）
耐水解性试验
A.1.2.1将试样吊挂于恒温恒湿器中潮热老化，恒温恒湿温度（70土2）℃，相对湿度95%以上。A.1.2.2潮热处理3周～10周后（周期时间误差在土2h之内），取出试片，在温度（23土2）℃，相对湿度45%55%的条件下放置2h，观察表面变化情况，测试试样的剥离负荷或耐折牢度。注：潮热处理时间及耐水解性指标以供需双方商定为准。A.2试验方法2：耐碱性试验
A.2.1试验样品尺寸
试验样品尺寸：100mm×20mm。
A.2.2试验步骤及结果
在温度（23±2）℃，相对湿度45%～55%的条件下，将试样浸泡在10%NaOH水溶液中，放置24h后用镊子将试样取出，并用水冲洗干，在。（100+2）℃快篇内世干后，观家试片表面侵蚀免裂情形或测试试样的剥离负荷。
B.1试验装置
试验装置：紫外线光源照射箱。B.2样品大小
样品大小：60mmx90mm。
B.3试验方法
附录B
（规范性附录）
耐黄变试验
QB/T2958-2008
将样品夹入夹具中，试片一半暴露，一半以样品夹盖住：将试片连同样品夹放入紫外线灯箱内进行测试。紫外辐照光谱和辐照量（光源的瓦数强弱、照射距离及照射时间等）视情况由供需双方协商确定。【如：灯泡紫外线光源30W：照射距离250mm；试验箱温度（50±1）℃：照射时间4h]。暴露后取出，按GB/T250—1995进行判定。
QB/T2958-2008
中华人民共和国
轻工行业标准
服装用聚氨酯合成革
QB/T2958-2008
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：（010)65241695
网址：http：//chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号邮政编码：100037
电话：(010)68049923
版权所有侵权必究
书号：155019·3219
印数：1-200册
定价：14.00元
