GB/T 8801-2007硬聚氯乙烯(PVC-U)管件坠落试验方法

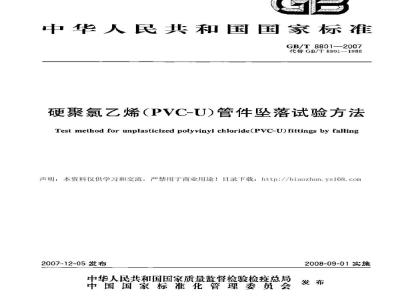

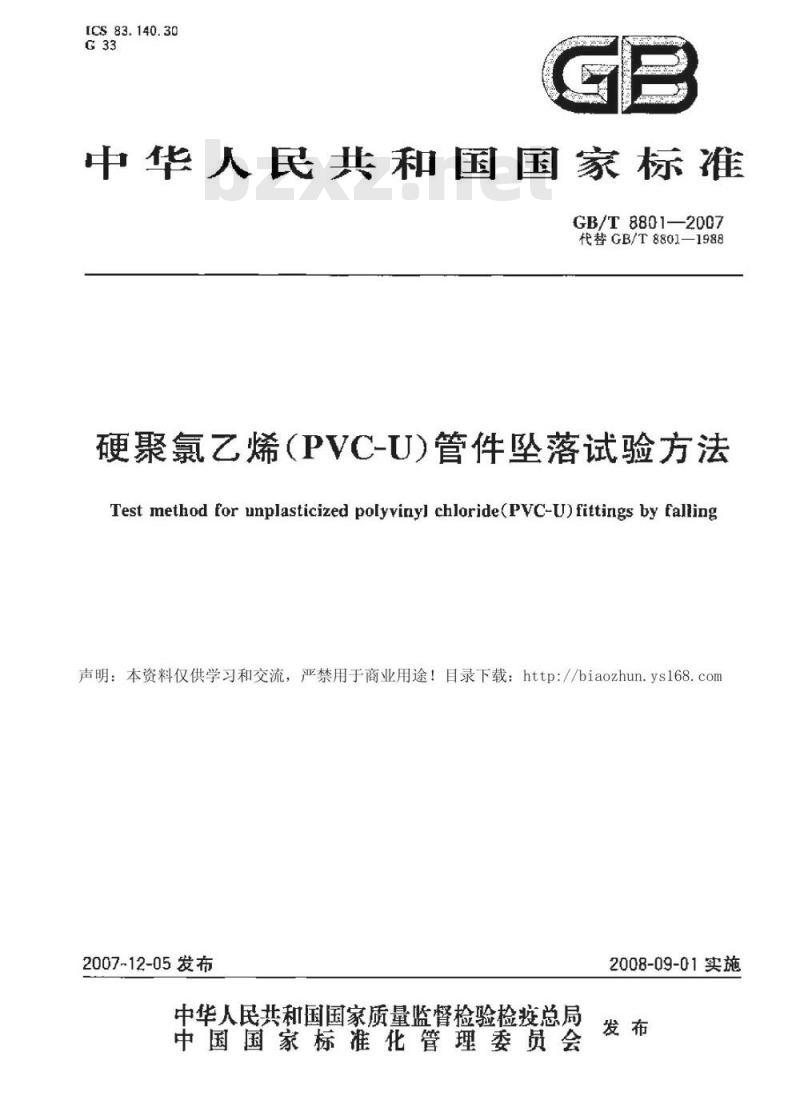

[CS83.140.30
中华人民共和国国家标准
GB/T8801—2007
代替GB/T8801—1988
硬聚氯乙烯（PVC-U)管件坠落试验方法Test method for unplasticized polyvinyl chloride(PVC-U) fittings by falling声明：本资料仅供学习和交流，严禁用于商业用途！目录下载：http：//biaozhun.ys168.com2007-12-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施

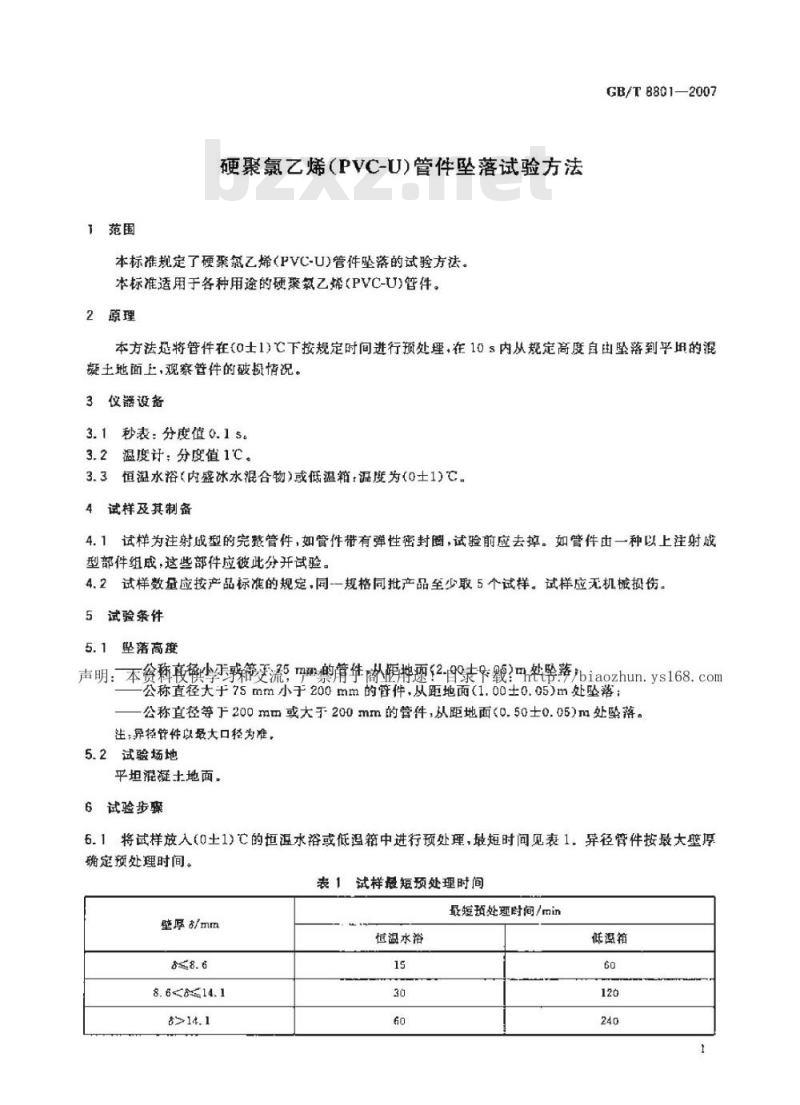

1范围
硬聚氯乙烯（PVC-U）管件坠落试验方法本标准规定了硬聚氛乙烯(PVC-U)管件坠落的试验方法。本标准适用于各种用途的硬聚氮乙烯(PVC-U)管件。2原理
GB/T8801—2007
本方法迅将管件在（0士1)℃下按规定时间进行预处理，在10s内从规定高度自由坠落到平迅的混凝王地面上，观察管件的破损情况。仪器设备
3.1秒表：分度值0.15。
3.2温度计：分度值1℃。
恒溢水浴（内盛冰水混合物）或低温箱：温度为（0士1）℃。3.3
4试样及其制备
4.1试样为注射成型的完整管件，如管件带有弹性密封圈，试验前应去掉。如管件由一种以上注射成型部件组成，这些部件应彼此分开试验。4.2试样数量应按产品标准的规定，同一规格同批产品至少取5个试样。试样应无机械损伤。5试验条件
5.1坠落高度
声明：本贫夜交流：年神题？19味?m黔荐/biaozhun.ys168.com公称直径大于75mm小于200mm的管件，从距地面（1.00±0.05）m处坠落：公称直径等下200mm或大于200mm的管件，从距地面（0.50士0.05)m处坠落。注，异径管件以最大口径为准，5.2试验场地
平坦混凝土地面。
6试验步骤
6.1将试样放入（0土1)℃的恒湿水裕或低温箱中进行预处理，短时间见表1。异径管件按最大壁厚确定预处理时间。
表1试样最短预处理时间
壁厚/mm
8.6≤814.1
恒温水浴
最短预处理时间/min
低源箱
GB/T8801—2007

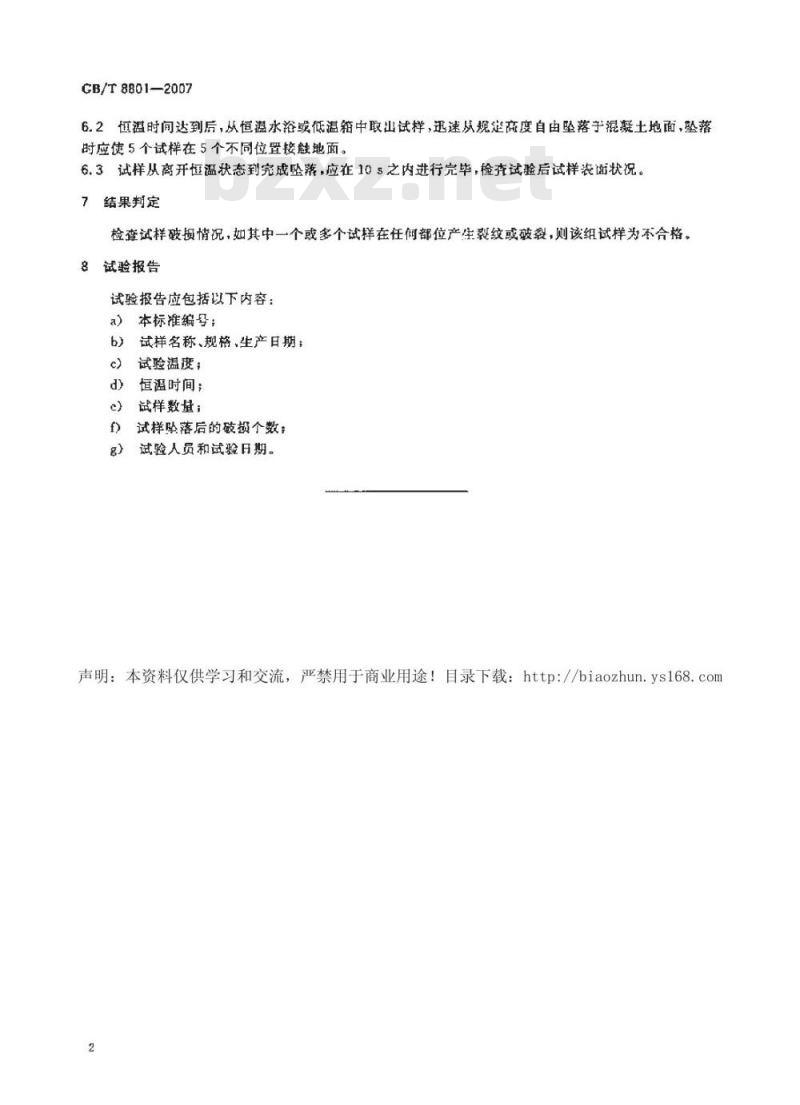

恒温时间达到后，从恒温水浴或低温箱中取山试样，迅速从规商度自由坠落子混凝土地面，坠落时应使5个试样在5个不同位置接触地面。6.3试样从离开恒温状态到完成坠落，应在10s之内进行完毕，检查试验后试样表面状况。7结果判定
检查试样破损情况，如其中一个或多个试样在任何部位产生裂纹或破裂，则该组试样为不合格。8
试验报告
试验报告应包括以下内容：
本标准编号：
试样名称、规格生产日期：
试验温度；
恒温时间；
试样数量；
试样险落后的破损个数：
试验人员和试验日期。
声明：本资料仅供学习和交流，严禁用于商业用途！目录下载：http：//biaozhun.ys168.com2
