GB/T 2424.20-1985
基本信息
标准号： GB/T 2424.20-1985
中文名称：电工电子产品基本环境试验规程 倾斜和摇摆试验导则
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1985-05-09
实施日期：1986-02-01
作废日期：2008-12-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：114199
标准分类号
标准ICS号：试验>>19.040环境试验
中标分类号：电工>>电工综合>>K04基础标准与通用方法
关联标准
出版信息
出版社：中国标准出版社
页数：3页
标准价格：8.0 元
出版日期：1986-02-01
相关单位信息
首发日期：1985-05-09
复审日期：2004-10-14
起草单位：环标委摇摆标准工作组
归口单位：全国电工电子产品环境条件与环境试验标准化技术委员会
发布部门：中国电器工业协会
主管部门：中国电器工业协会
标准简介
GB/T 2424.20-1985 电工电子产品基本环境试验规程 倾斜和摇摆试验导则 GB/T2424.20-1985 标准下载解压密码：www.bzxz.net

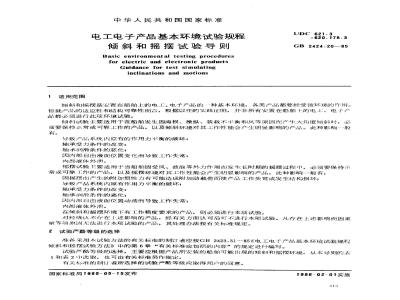

标准图片预览
标准内容
适用范围
中华人民共和国国家标准
电工电子产品基本环境试验规程倾斜和摇摆试验导则
Basic environmental testing proceduresfor electric and electronic productsGuidance for test simulatinginclinations and motions
UDC 621.3
:620.178.3
GB 2424.20—85
倾斜和摇摆是安置在船舶上的电工、电子产品的·种基本环境，各类产品都要经受该环境的作用。但就产品的适应性和结构可靠性而言，根据以往的实践证明，并非所有安置在船舶上的电工、电子产品都必须进行此项环境试验。
倾试验主要适用于在船舶发生因海损、操纵、装载不平衡和风等原因而产生大角度倾斜时，必须要保持正常或可靠工作的产品，以及倾斜环境对其上作性能会产生明显影响的产品。此种影响般有：
导致产品系统内原有的作用力平衡的破坏；轴承受力条件的改变，
轴承润滑条件的恶化；：
因内部自由液面位置变化而导致工作失常；内部液体外。
摇摆试验主要适用于当船舶因受风、波浪等外力作用而发生长时期的摇摆过程中，必须要保持正常或可靠工作的产品，以及摇摆环境对其工作性能会产生明显影响的产品。此种影响-般有：因摇摆而产生的附加惯性力有可能造成附加动载荷而使产品工作失常或发生结构损坏；导致产品系统内原有作用力平衡的破坏；轴承受力条件的改变；
轴承润滑条件的恶化；
因内部自由液面位置动荡而导致工作失常；内部液体外泄。
在倾斜和摇摆环境下有工作精度要求的产品，则必须进行本项试验。对经确认不存在上述影响的产品，经有关方面认可后可不进行本项试验。凡存在上述影响而因重量等项原因无法进行本项试验的产品，其处理办法按有关标准规定。2试验严酷等级的选择
准备采用本试验方法的有关标准的制订者应按GB2423.31--85《电工电子产品基本环境试验规程倾余斗和摇摆试验方法》中的第6章“有关标准应包括的内容”的规定进行编写。试验严酷等级的选择，主要应根据产品所安装的船舶可能出现的倾斜和摇摆环境，从本导则的表1和表2中选取，也可由有关标准另作规定。有关标准的制订者所选择的试验严酷等级应取得用户的同意。国家标准局1985-05-15发布
1986-02-01实施
倾斜形式
播摆形式
GB2424.20—85
表1典型的倾斜试验严酷等级示例试验严酷等级
倾斜角
摇摆幅值免费标准下载网bzxz
± 10 °
试验持续时间
船长大于-150m的沿海和远洋船舶的设备前后各不少于15min
左有各不少于15min
内河船舶上的设备
船长小和等于150m的沿海和远洋船舶上的设备内河船舶上的设备
沿海和远洋船舶上的般设备
沿海和远洋船舶上的应急设备。船长和船宽之比小于和等于3的沿海和远洋船舶上的设备，海洋平台的设备表2典型的摇摆试验严酷等级示例试验严酷等级
5s，7s
3s, 5s, 7s
5s, 7s, 10s
5s，7s，10s
试验持续时间
不少十30min
不少30min
不少于30min
不少于-30min
不少于30min
不少于30min
不少于30min
不少于30min
不少30min
船长大于150m的沿海和选洋船舶上的设备船长小于和等于150m的沿海和远洋船舶上的设备般沿海和远洋海船上的设备
小型沿海和远洋船舶上的应急设备般沿海和远洋船舶上的设备
一般沿海和远洋船舶上的设备
小型沿海和远洋船舶上的设备
3试验形式的选择
GB2424.20--85
实际船舶可能产生的6种形式的摇摆不一定都同时存在。其产生的摇摆形式主要根据船舶相对于波浪的航向位置而定。而每…种形式摇摆的剧烈程度除受相对航向的影响外，还受船舶参数、风浪参数以及相对航速等影响。因此在选择产品进行摇摆试验的形式时主要应视何者会对产品性能或结构产生重要影响而定。-般以横摇、纵摇、垂荡为主。当有关标准规定要进行儿种形式摇摆的复合试验时，有关标准应根据可能出现的真实环境合理地规定出每-种形式摇摆的试验严酷等级和相应的试验参数。在进行复合试验时，同时对每一种播摆形式都选取其最高试验严酷等级的做法是不现实和不合理的。合理的耦合应该是把对产品性能起主要影响的那-种摇摆形式规定为最高试验严等级，而对其他儿种次要的摇摆形式的试验严酷等级作相应减小。例如在进行纵摇、横摇复合试验时，当对主要的种摇摆形式规定为最高试验严酷等级时，另一种播摆形式的试验严酷等级只需要为其最高试验严酷等级的50%～60%。
应该认为随机播摆试验则可以用来比较精确地模拟真实环境。4典型的试验严酷等级应用示例
典型的试验严酷等级示例列于表1、表2计，以作为有关人员选择试验严酷等级时参考。附加说明：
本标准应与下述标准·起使用：GB2421-81《电工电子产品基本环境试验规程总则》GB2422-81《电I电于产品基本环境试验规程名词术语》GB2423.31一85《电「.电子产品基本环境试验规程倾斜和播摆试验方法》本标准由全国电工电产品环境技术标准化技术委员会提出。本标准由全国电.工电子产品环境技术标准化技术委员会摇摆标准1作纠起草。本标准主要起草人任大享。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
