GB/T 5744-2008船用快关阀

ICS47.020.30
中华人民共和国国家标准
GB/T5744-—2008
代替GB/T5744—1993
船用快关阀
Marinequick-closingvalves
2008-02-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施

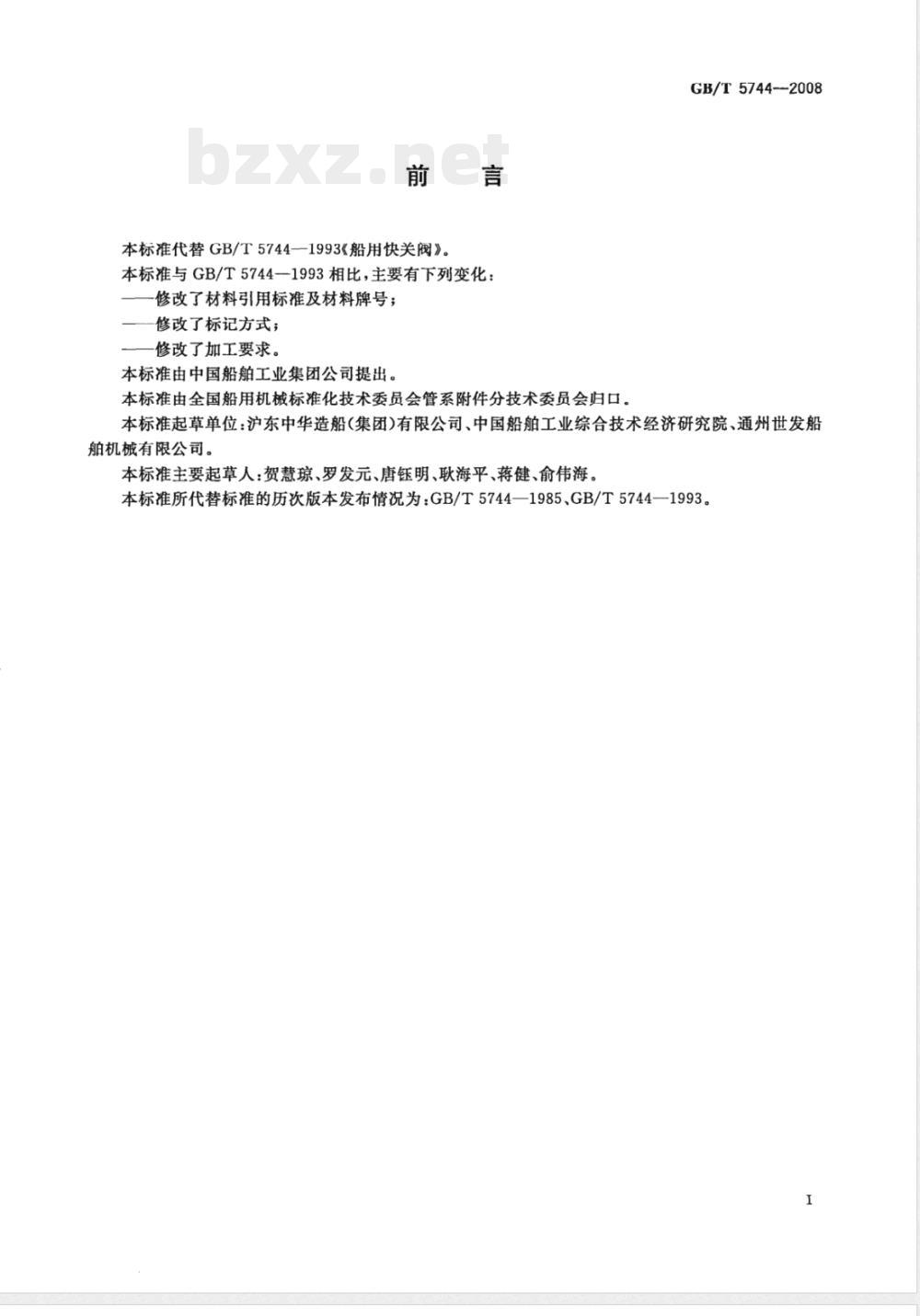

本标准代替GB/T5744—1993《船用快关阀》。本标准与GB/T5744—1993相比，主要有下列变化修改了材料引用标准及材料牌号；修改了标记方式；
修改了加工要求。
本标准由中国船舶工业集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。GB/T5744--2008
本标准起草单位：沪东中华造船（集团）有限公司、中国船舶工业综合技术经济研究院、通州世发船舶机械有限公司。
本标准主要起草人：贺慧琼、罗发元、唐钰明、耿海平、蒋健、俞伟海。本标准所代替标准的历次版本发布情况为：GB/T5744—1985，GB/T5744—1993。I

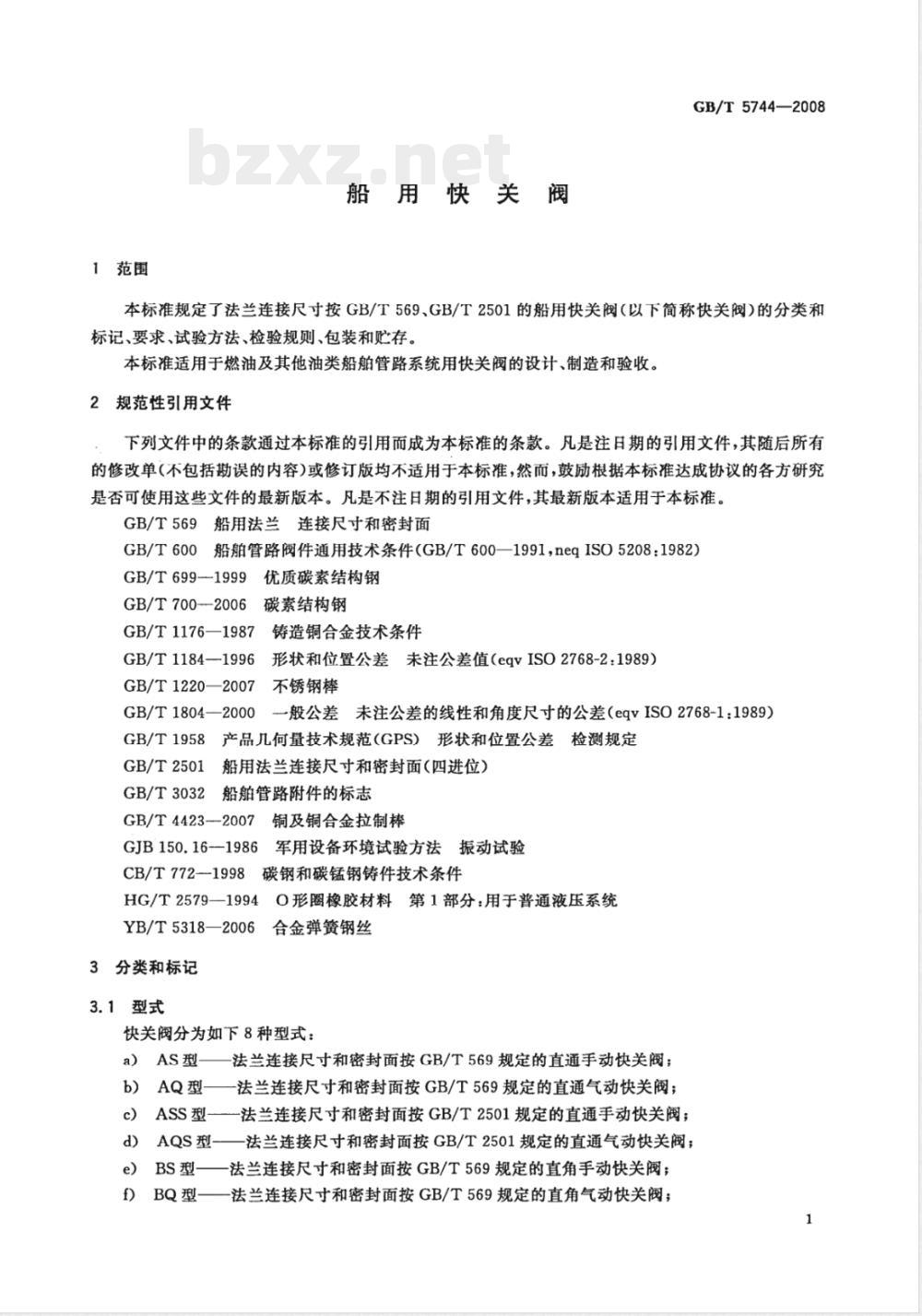

1范围
船用快关阀
GB/T5744—2008
本标准规定了法兰连接尺寸按GB/T569、GB/T2501的船用快关阀（以下简称快关阀）的分类和标记、要求、试验方法、检验规则、包装和贮存。本标准适用于燃油及其他油类船舶管路系统用快关阀的设计、制造和验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T569
GB/T600
船用法兰连接尺寸和密封面
船舶管路阀件通用技术条件（GB/T600—1991，negISO5208：1982）优质碳索结构钢
GB/T699—1999
GB/T700-2006
碳素结构钢
GB/T1176—1987
GB/T1184—1996
GB/T1220-2007
GB/T1804—2000
铸造铜合金技术条件
形状和位置公差未注公差值（eqvISO2768-2：1989）不锈钢棒
一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）GB/T1958
产品儿何量技术规范（GPS）形状和位置公差检测规定GB/T2501船用法兰连接尺寸和密封面（四进位）船舶管路附件的标志
GB/T3032
GB/T4423-—2007铜及铜合金拉制棒GJB150.16—1986军用设备环境试验方法振动试验CB/T772—1998
碳钢和碳锰钢铸件技术条件
HG/T2579—1994
O形圈橡胶材料第1部分：用于普通液压系统YB/T5318—2006
5合金弹簧钢丝
3分类和标记
3.1型式
快关阀分为如下8种型式：
a）AS型—
法兰连接尺寸和密封面按GB/T569规定的直通手动快关阀；b）AQ型——法兰连接尺寸和密封面按GB/T569规定的直通气动快关阀；c）ASS型一一法兰连接尺寸和密封面按GB/T2501规定的直通手动快关阀；d）AQS型——法兰连接尺寸和密封面按GB/T2501规定的直通气动快关阀；e）BS型—法兰连接尺寸和密封面按GB/T569规定的直角手动快关阀；f)BQ型
法兰连接尺寸和密封面按GB/T569规定的直角气动快关阀：1
GB/T5744—2008
g）BSS型一—法兰连接尺寸和密封面按GB/T2501规定的直角手动快关阀；h）BQS型一—法兰连接尺寸和密封面按GB/T2501规定的直角气动快关阀。3.2基本参数
快关阀的基本参数见表1。
快关阀的基本参数
AS、AQ、ASS、AQS
BS、BQ、BSS、BQS
结构和基本尺寸
公称压力PN/
公称通径DN/
20~150
工作温度
《120℃

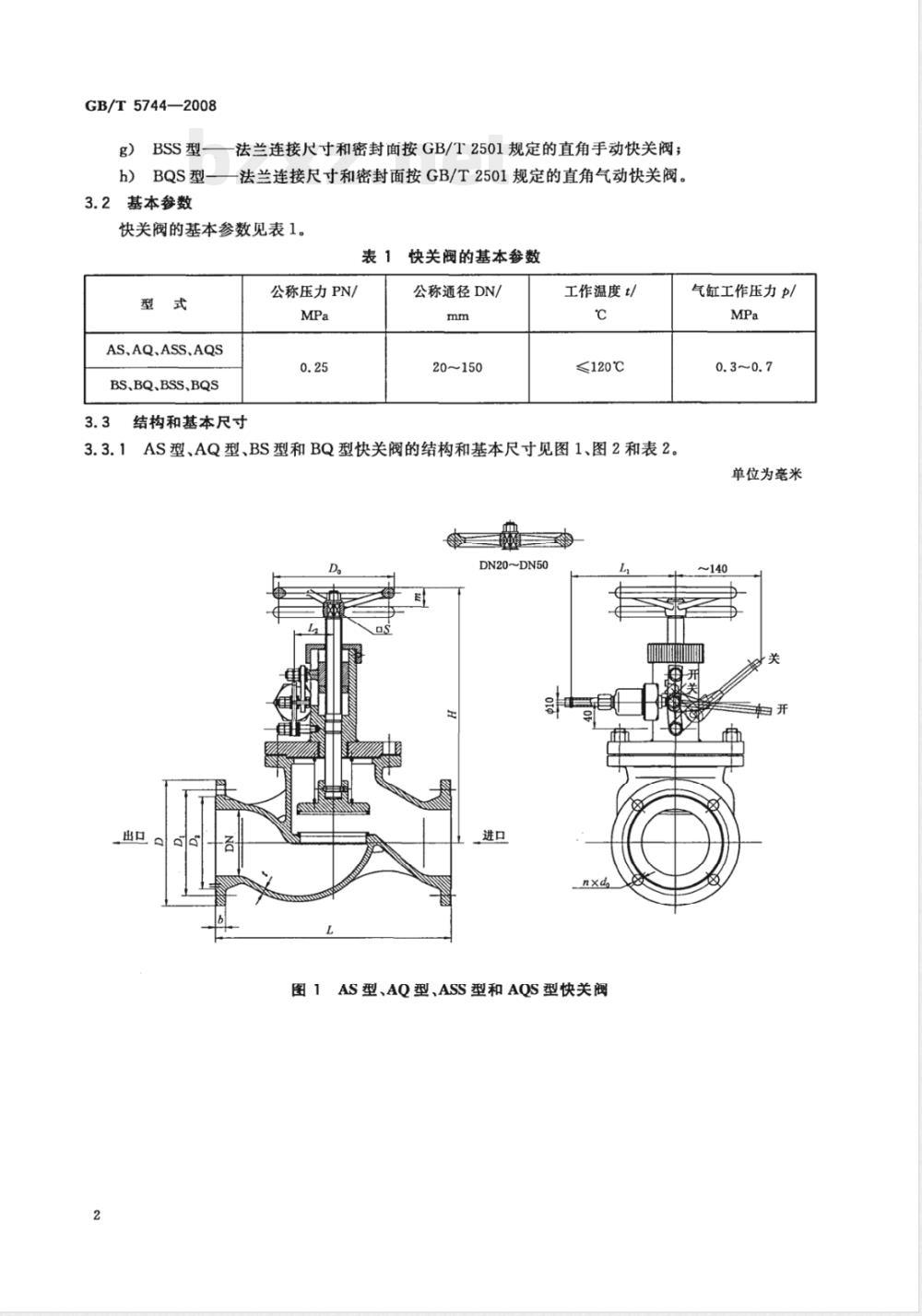

3.3.1AS型、AQ型、BS型和BQ型快关阀的结构和基本尺寸见图1、图2和表2。DN20~DN50
图1AS型、AQ型、ASS型和AQS型快关阀气缸工作压力p/
单位为毫米
外形尺寸
AS型BS型
AS型BS型
AQ型BQ型AQ型BQ型
DN20DN50

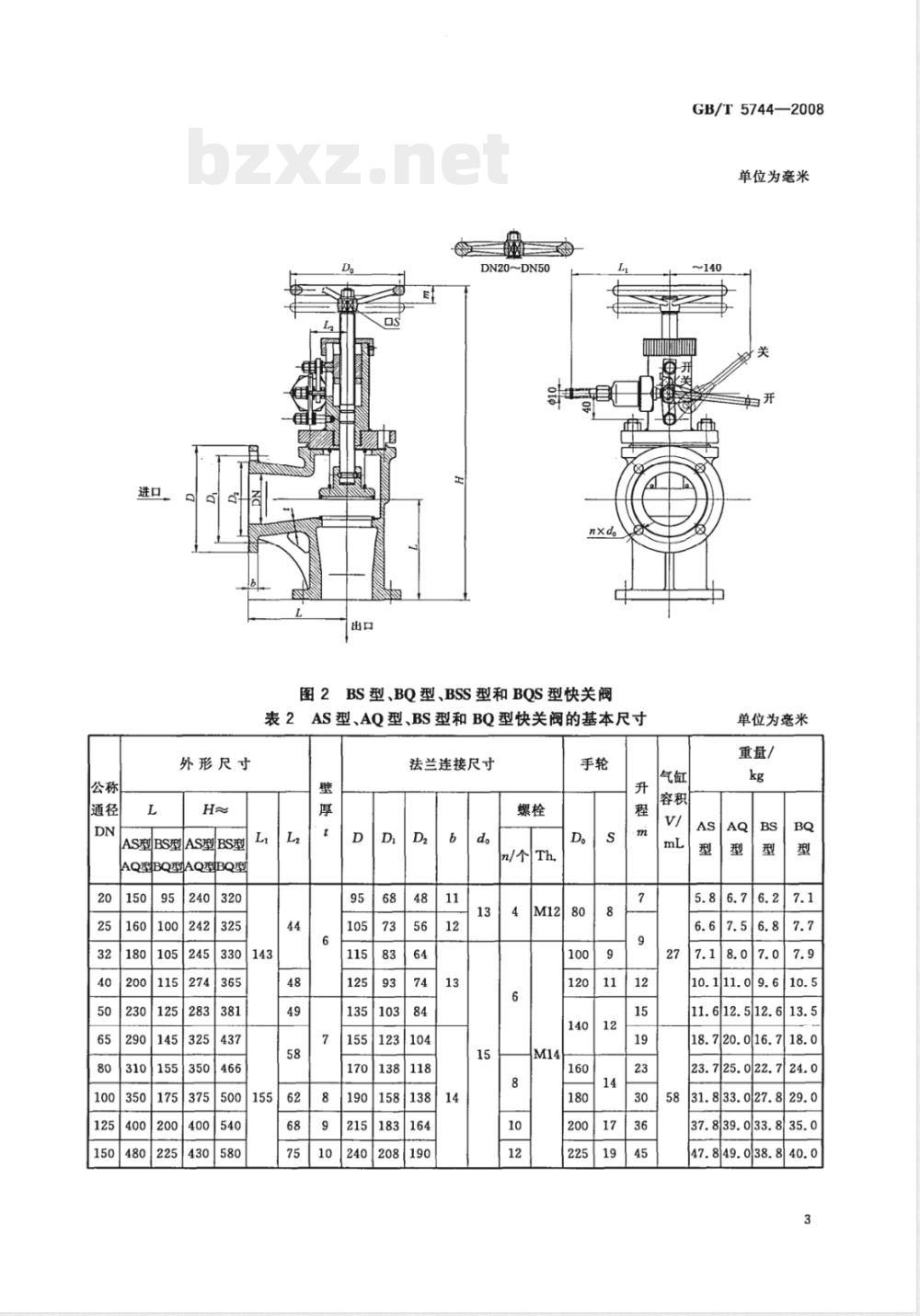

图2BS型、BQ型、BSS型和BQS型快关阀2AS型、AQ型、BS型和BQ型快关阀的基本尺寸表2
法兰连接尺寸
n/个Th
GB/T5744-—2008
单位为旁米
单位为毫米
重量/
GB/T5744—2008
ASS型、AQS型、BSS型、BQS型快关阀的结构和基本尺寸见图1、图2和表3。表3ASS型、AQS型、BSS型和BQS型快关阀的基本尺寸外形尺寸
ASS型BSS型
ASS型BSS型
AQS型BQS型
AQS型BQS型
3.4产品标记
型号表示
快关阀的型号表示方法为：
3.4.2标记示例
法兰连接尺寸
130110
150128
265225
单位为毫米
重量/
AQSBSSBQS
12.213.011.812.6
14.915.715.916.7
21.522.719.520.7
25.827.024.826.0
38.840.034.836.0
46.347.542.343.5
59.861.050.852.0
公称通径数值，不足三位的前边加\o”，单位为毫米（mm）；型式。
公称通径为50mm，法兰连接尺寸和密封面按GB/T569规定的直通手动快关阀标记为：快关阀GB/T5744-2008AS050
公称通径为125mm，法兰连接尺寸和密封面按GB/T2501规定的直角气动快关阅标记为：快关阀GB/T5744—2008BQS125
4要求
4.1材料
快关阀主要零件的材料见表4。
快关阀主要零件的材料
零件名称
阅盘本体
密封面
优质碳素钢
堆焊不锈钢
ZG230-450C
20Cr13
标准号
CB/T772-1998
GB/T699—1999
GB/T1220—2007
零件名称
O形密封圈
气缸体
气动部分
4.2铸件
活塞杆
表4（续）
碳素结构钢
不锈钢
弹簧钢
耐油橡胶
铸铝青铜
不锈钢
20Cr13
60Si2Mn
YI7444
ZCuA19Mn2
每炉铸件至少有三根带有炉号的备查试棒，保存期不应少于3a。4.3强度
阀体在0.375MPa液压下应无渗漏。4.4密封性
快关阀盘密封面在0.275MPa液压下应无渗漏。4.5尺寸公差
4.5.1快关阀的壁厚公差应符合GB/T600的要求。4.5.2快关阀的线性尺寸未注公差应符合GB/T1804—2000中m级的要求。4.6形位公差
快关阀的未注形位公差应符合GB/T1184—1996中H级的要求。4.7灵活性
4.7.1快关阀在压力为0.3MPa的空气压下关闭时应不卡滞。4.7.2快关阀开关不应有卡滞现象。4.8振动要求
快关阀应符合GJB150.16—1986中2.3.11规定的振动要求。4.9外观
快关阀外观应符合GB/T600的要求。4.10重量
快关阀重量的正偏差应不超过理论重量的4%。4.11标志
快关阅的标志应符合GB/T3032的要求。5试验方法
5.1材料
GB/T5744—2008
标准号
GB/T700—2006
GB/T12202007
YB/T5318-2006
HG/T2579-1994
GB/T1176-1987
GB/T4423—2007
GB/T1220—1992
快关阀铸件的化学成分和力学性能试验按GB/T699-1999、GB/T700—1988和CB/T772-1998规定的方法进行。结果应符合4.1的要求。5.2强度
快关阀强度试验按GB/T600中规定的方法进行。结果应符合4.3的要求。5.3密封性
快关阀的密封性试验按GB/T600中规定的方法进行。结果应符合4.4的要求。5.4尺寸公差
快关阀的线性尺寸公差应用相应等级的量具进行测量与检查。结果应符合3.3和4.5.1、5
GB/T5744—2008
4.5.2的要求。
5.5形位公差
快关阀的形位公差按GB/T1958规定的方法进行。结果应符合4.6的要求。5.6灵活性
快关阅的灵活性用手动方法检查，结果应符合4.7的要求。5.7振动
快关阀的振动试验按GJB150.16—1986规定的方法进行。结果应符合4.8要求。5.8外观
快关阀的外观用日测的方法进行检查。结果应符合4.9的要求。重量
将快关阀放在分度值不大于0.1kg的衡器上进行称重。结果应符合4.10的要求。5.10标志
快关阀的标志用目测的方法进行检查。结果应符合4.11的要求。6
检验规则
6.1检验分类
快关阀的检验分类如下：
型式检验；
出厂检验。
6.2型式检验
6.2.1检验时机
有下列情况之一时，快关阅应进行型式检验：新产品首次投产或定型；
生产工艺发生重大变化，足以影响产品性能或质量；质量检验部门提出要求。
检验项目和顺序
快关阀的型式检验项目和顺序见表5。表5快关阀的检验项目和顺序
检验项目
密封性
尺寸公差
形位公差
灵活性
振动试验
注：“·”必检项目；“一”不检项目。6
型式检验
出厂检验
要求的章、条号
3.3、4.5.1
3.3、4.5.2
试验方法的章、条号
6.2.3检验样品数量
快关阀型式检验的样品数量为3个。6.2.4判定规则
GB/T5744—2008
快关阀所有样品全部检验项目符合要求，判为型式检验合格。若材料检验不符合要求，判为型式检验不合格。若有不符合要求的其他项目，允许加倍取样复验。若复验符合要求，则仍判定快关阀型式检验合格；若复验仍有不符合要求的项目，则判定快关阀型式检验不合格。6.3出厂检验
6.3.1检验项目和顺序
快关阀的出厂检验项目和顺序见表5。6.3.2检验样品数量
快关阀铸件的材料同一炉号为一批，按批次检验，其他检验项目应逐个产品进行。6.3.3判定规则
全部检验项目符合要求的快关阅判定为出厂检验合格。若有材料检验不符合要求的快关阀，则判该批快关阅出厂检验不合格。其他项目的检验，若有不符合要求的快关阀，允许返修后进行复验。若复验符合要求，则仍判该快关阀出厂检验合格，若复验仍不符合要求，则判定该快关阀出厂检验不合格。7包装和贮存
快关阀的包装和购存应按GB/T600的规定。GB/T5744-2008
