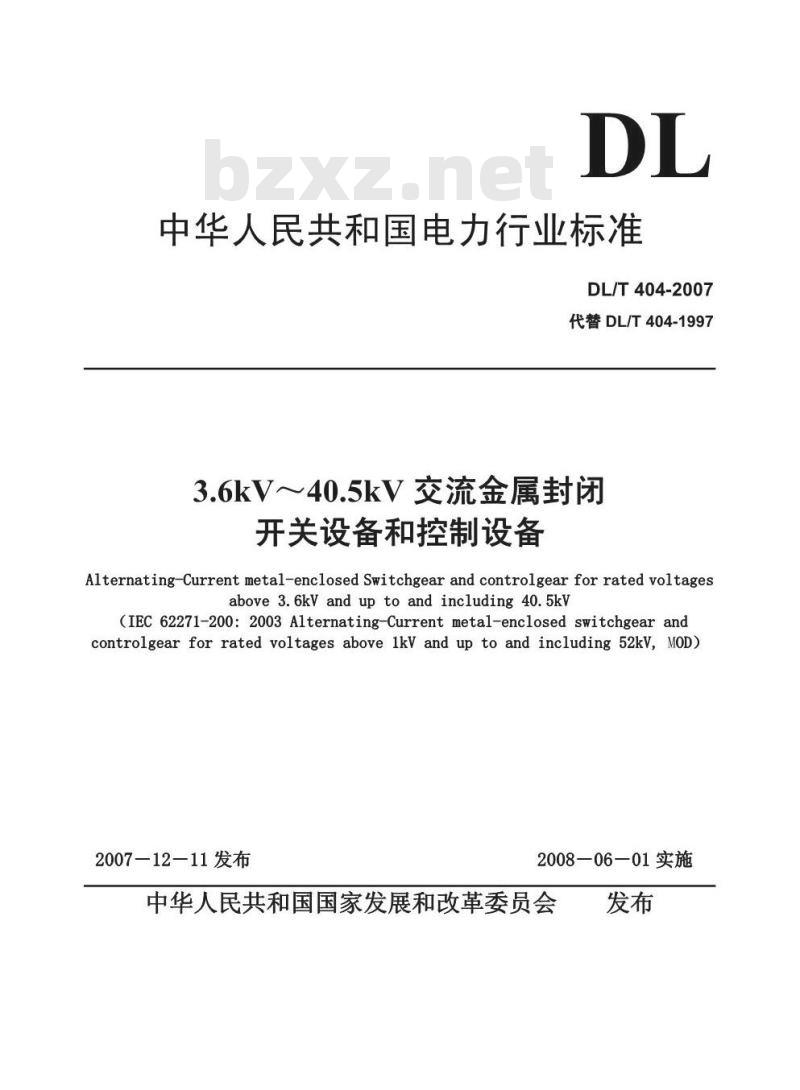

中华人民共和国电力行业标准
DL/T404-2007
代替DL/T404-1997
3.6kV～40.5kV交流金属封闭
开关设备和控制设备
Alternating-Currentmetal-enclosed Switchgear and controlgearforrated voltagesabove3.6kVanduptoandincluding4o.5kv(IEC 62271-200:2003Alternating-Currentmetal-enclosed switchgear andcontrolgear for rated voltages above 1kV and up to and including 52kV, MOD)2007—12—11发布
2008—06—01实施
中华人民共和国国家发展和改革委员会发布
1.1范围.
1.2规范性引用文件
2正常和特殊使用条件，
3术语和定义
开关设备和控制设备switchgearandcontrolgearDL/T404-2007
金属封闭开关设备和控制设备metal-enclosedswitchgearandcontrolgear功能单元（总装的）functionalunit/（ofanassembly）多层multi-tie
运输单元transportuni
外壳enclosure，
隔室compartment
隔板partition
隔板的等级partitionclass
活门shutter
分隔（导体的）segreation（ofconductors）套管bushing
元件component
主回路（总装的）main circuit（of an assembly）接地回路earthingcircuit
辅助回路auxiliary circuit
压力释放装置pressurereliefdevice充流体隔室fluid-filledcompartment相对压力relative pressure
最低功能水平（充流体隔室的）minimumfunctionallevel（offluid-filledcompartments）4
设计水平（充流体隔室的）designlevel（offluid-filledcompartments）.设计温度（充流体隔室的）designtemperature（offluid-filledcompartments）..，4周围空气温度（金属封闭开关设备和控制设备的）ambientairtemperature（ofmetal-enclosed switchgear and controlgear)3.124
可移开部件removablepart...
可抽出部件withdrawablepart
工作位置（接通位置）serviceposition（connectedposition）接地位置earthingposition，.
试验位置（可抽出部件的）testposition（ofawithdrawablepart）5
隔离位置（可抽出部件的）disconnectedposition（ofawithdrawablepart）......5移开位置（可移开部件的）removedposition（ofaremovablepart）：5
丧失运行连续性类别（Lsc）lossof servicecontinuitycategory（LSC）...7.5
内部电弧级开关设备和控制设备（IAc）internalarc classifiedswitchgearandcontrolgear(IAC)
额定值，
防护等级degreeofprotection
额定值ratedvalue.
破坏性放电disruptivedischarge额定电压（U）
额定绝缘水平..
额定频率（f）
额定电流和温升，
额定短时耐受电流（I）
额定峰值耐受电流（IP）
额定短路持续时间（t）
合闸和分闸装置及其辅助和控制回路的额定电源电压（Ua）合闸和分闸装置及其辅助回路的额定电源频率，可控压力系统压缩气源的额定压力.绝缘和/或操作用气体或液体的额定充入水平，设计和结构，
对开关设备和控制设备中液体的要求，对开关设备和控制设备中气体的要求：接地：
辅助设备和控制设备
动力操作，
储能操作
不依赖人力的操作.
脱扣器的操作
低压力和高压力闭锁和监视装置.5.10
联锁装置
位置指示
外壳的防护等级
爬电距离.
气体和真空的密封
液体的密封.
易燃性.
电磁兼容性（EMC）
X射线的辐射
内部故障
外壳．
可移开部件
电缆绝缘试验的规定
对最小空气间隙的要求
DL/T404-2007
6型式试验
6.1概述
绝缘试验
无线电干扰电压（r、i、v）试验，回路电阻的测量
温升试验：
短时耐受电流和峰值耐受电流试验..防护等级检验，
密封试验.
电磁兼容性试验（EMC)
6.10辅助和控制回路的附加试验6.10.3接地金属部件的电气连续性试验.6.11
真空开断装置X射线试验程序.
关合和开断能力的验证，
机械试验.
充气隔室的压力耐受试验和气体状态检测。非金属隔板和活门的试验..
防雨试验
内部电弧试验
出厂试验
主回路的绝缘试验
辅助和控制回路的试验，
主回路电阻测量、
密封试验
设计和外观检查.
机械操作和机械特性试验，
局部放电测量
充气隔室的压力试验和气体状态测量..电动、气动和液压装置的辅助装置的试验。现场安装后的试验免费标准下载网bzxz
现场充流体后的流体状态测量，8金属封闭开关设备和控制设备的选用导则额定值的选择
8.2设计和结构的选择
8.3内部电弧等级的选择
9应随订货单、投标书和询问单一起提供的资料9.101
随订货单和询问单一起提供的资料。9.102投标时应提供的资料.
10运输、储存、安装、运行和维修规则10.1运输、储存和安装时的条件10.2安装.
DL/T404-2007
10.3运行
10.4维修.
11安全
附录A
验方法
附录B
附录C
加要求。
附录D
附录E
内部电弧
（规范性附录）内部故障
DL/T404-2007
在内部故障引起电弧的条件下金属封闭开关设备和控制设备的试错误！未定义书签。
（规范性附录）局部放电测量.
错误！未定义书签。
（规范性附录）用于严酷气候条件下的3.6kV40.5kV交流金属封闭开关设备和控制设备的附错误！未定义书签。
（规范性附录）根据短时持续电流的热效应计算裸导体横截面积的方法错误！未定义书签。（资料性附录）解释性的注解
参考文献，
错误！未定义书签。
错误！未定义书签。
DL/T404-2007
本标准是根据IEC62271-200：2003《额定电压1kV及以上至52kV交流金属封闭开关设备和控制设备》第1版的内容对DL/T404-1997《户内交流高压开关柜订货技术条件》进行的全面修订。本标准中各章、节的编排顺序与IEC62271-200:2003第1版完全一致，但在某些内容上根据我国电力系统的实际使用要求而有别于IEC62271-200：2003第1版，故为修改采用。本标准与IEC62271-200：2003第1版的主要差异：适用范围：IEC62271-200:2003为1kV及以上至52kV、额定频率60Hz及以下，本标准为额定电压3.6kV至40.5kV、额定频率50Hz。V额定电压和额定绝缘水平：额定电压是按照我国电力系统的实际使用电压和GB156所确定，有的额定电压与IEC62271-200稍有差别。同时，额定绝缘水平也是根据我国电力系统的实际需要而确定的。
额定短路持续时间：IEC62271-200是按照IEC62271-1确定，其标准值为1s，推荐值为0.5s、2s、3s，且接地回路的数据可以与主回路不同，本标准明确规定主回路和接地回路的额定短路持续时间应该相同，其值为4s，但对装用负荷开关的金属封闭开关设备也可以选用2s。（接地：本标准将IEC62271-200中5.3接地的注1和注2放入正文之中，并将“接地回路一股可以设计为只能耐受一次短路故障”修改为“至少能耐受一次短路耐受电流最大值的作用”。一外壳的接地：根据我国电力系统的要求，将IEC62271-200中5.3.2对接地导体的材质明确规定为铜质导体，并规定接地导体和接地端子的电气接触面积不应小于160mm。联锁装置：根据我国电力系统对“联锁装置”的要求，对IEC62271-200中5.11联锁装置部分增加了一些要求，如：强调应优先采用机械联锁、接地开关与隔离开关和与门之间的联锁要求，以及防止误分和误合断路器的要求等。一爬电距离：增加了金属封闭开关设备内绝缘件最小标称爬电比距的要求一母线隔室的隔离：IEC62271-200中5.103.1只对LSC2级设备要求每组母线应为独立的隔室，本标准增加了对以空气为绝缘介质的金属封闭开关设备，每个功能单元的母线隔室也应为各自封闭的独立隔室。
—将IEC62271-200中5.104的注1取消，注2改为注。cob
根据我国电力系统的要求和相应国家标准的规定，本标准增加了“5.106对最小空气间隙的要求”一条，规定了相间、相对地和带电体到门之间的最小距离以及复合绝缘中空气间隙的最小距离一型式试验：在6.1概述中增加了对有机绝缘件除应按本标准要求进行试验外，还应按相关规定进行补充试验。将6.1条中“非强制性型式试验”的试验项目1）至p）全部改为“适用时强制性的型式试验”项目。
—凝露试验：在6.2.8“人工污移试验”项目中增加了“凝露试验”的要求。一局部放电试验：将6.2.9“局部放电试验”中的“该试验按制造厂和用户之间的协议进行”取.V.
一温升试验：将6.5温升试验的试验电流修改为1.1倍额定电流。DL/T404-2007
一一机械操作试验：在6.102.1条中增加了对断路器应记录机械行程特性和动作时间的要求。一一出厂试验：增加了“出厂试验报告应随产品一起出厂”的要求；增加了“机械特性试验”的要求，并将7.102修改为7.6条以便与DL/T593相对应；增加了气体状态测量的要求；IEC6227-20C中7.3“主回路电阻测量”为IEC60694不适用，本标准将其修改为“按DL/T593中7.3的规定”，并明确规定出厂产品为典型功能单元和非典型功能单元时应如何确定其出厂试验电阻的限值；将IEC62271-200中7.104中的“如果制造厂和用户之间达成协议”的内容取消。一设计和结构选择：在8.2条中增加了不宜选用分体式真空断路器的内容。一为了便于使用，将IEC60932:1988《用于严酷气候条件下的1kV～72.5kV交流金属封闭开关设备和控制设备的附加要求》作为附录C列入本标准，并增加了附录D《根据短时持续电流的热效应计算裸导体横截面的方法》，将IEC62271-200的附录C改为附录E。本标准与DL/T404-1997的主要差异：-DL/T404-1997虽然全面引用了IEC298的内容，但是没有一致性程度的要求，本次修订完全按照IEC62271-200：2003第1版的章节编排顺序编写，在某些内容上根据我国电力系统的实际运行要求进行了补充，因此本标准与IEC62271-200的一致性程度为修改采用适用范围：
a）DL/T404-1997只适用于户内且不适用于充气设备，本标准适用于户内和户外设备，并适用于充有绝缘和/或开断用流体的设备，充气隔室的设计压力不超过0.3MPa（相对压力）：b）本标准将金属封闭开关设备和控制设备的分类方法由从结构上进行分类改为按维修时是否丧失“运行”连续性进行分类。
一术语和定义
a）将术语高压开关柜修改为“金属封闭开关设备和控制设备”，标准名称修改为“3.6kV～40.5kV金属封闭开关设备和控制设备”，同时删除了“半封闭式高压开关柜”和“绝缘封闭式高压开关柜”：b）增加了“丧失运行连续性类别”术语和具体的分类；c）增加了隔室类别和具体分类；d）增加了“隔板的等级”术语和具体分类；e）增加了“内部电弧级开关设备和控制设备（IAC）”术语。额定值：
a）删除了DL/T404-1997中“额定转移电流和额定交接电流”和“气动机构的额定压力（表压）”b）增加了“绝缘和/或操作用压缩气源的额定压力”和“额定充入水平（充流体隔室）”设计和结构：
a）将DL/T404-1997“一般技术要求”一章取消，有关要求并入“设计和结构”中b）删除了DL/T404-1997中“断路器、负荷开关及接触器”、“互感器”、“所用变压器”、“隔离开.VI.
关和接地开关”、“测量仪表、继电保护装置及辅助回路”等条文：DL/T404-2007
c）增加了“气体和真空的密封”、“液体的密封”、“易燃性”、“电磁兼容性”、“x射线的辐射”和“腐蚀”等内容。
一型式试验：
a）按照DL/T593的规定，本标准增加了“试验分组”、“确认试品用的资料”和“型式试验报告包括的内容”：
b）取消了DL/T404-1997中的“操作振动试验”、对真空断路器和负荷开关的“电寿命试验”、“机械试验”中的“机械寿命试验”，以及断路器的异相接地和10%、30%、60%的短路开断试验。c）增加了“验证充气隔室强度的试验”、“电磁兼容性试验”“电缆试验回路的绝缘试验”、“绝缘试验”中的“作为状态检查的绝缘试验”、“辅助和控制回路的附加试验”，修改了“绝缘试验”中冲击试验“通过试验的判据”。
d）明确规定了装有断路器、接地开关、负荷开关、负荷开关一熔断器、高压交流接触器和基于接触器的电动机起动器等设备的产品应进行的“关合和开断能力的验证”试验项目。一出厂试验：
a）增加了“充气隔室的压力试验”和“现场安装后的试验”。（D本标准应与DL/T593一起使用，本标准的章节与DL/T593一致，新增加的内容在同一章节内从101开始编号。
本标准实施后代替DL/T404-1997。本标准的附录A、附录B、附录C、附录D为规范性附录，附录E为资料性附录。本标准由中国电力企业联合会提出。未标准由电力行业高压并关设备标准化技术委员会归日并资或解释。Ie本标准主要起草单位：中国电力科学研究院高压开关研究所本标准参加起草单位及成员：西安高压电器研究所、华东电网公司、华北电网公司、辽宁电力公司、河南电力公司、上海电力公司、武汉供电公司、中国电力工程顾问集团公司、北京北开电气股份有限公司、天水长城开关厂、上海德力西集团有限公司、华仪电器集团公司、汕头正超电气有限公司、福州天一同益电气有限公司、福州天宇电气股份有限公司、北京电研华源电力技术有限公司、四川电器有限责任公司、西安西开高压开关有限责任公司、沈阳高压电器产品检测有限公司。本标准主要起草人：崔景春、袁大陆、王承玉本标准参加起草人：王学军、宋杲、田恩文、颜利萍、刘兆林、孙云生、崔文军、彭江、姚明、靖晓平、朗润华、乔众、马炳烈、胡亮、祝存春、陈一卫、郑择中、徐东晟、张重乐、肖勇、唐安莉、杨英杰
本标准于1991年3月6日首次发布，1997年进行第一次修订，2007年进行第二次修订，自本标准发布生效之日起，DL/T404-1997即停止使用。.VII·
DL/T404-2007
3.6kV～40.5kV交流金属封闭开关设备和控制设备Alternating-Currentmetal-enclosedSwitchgearandcontrolgearforratedvoltageabove3.6kVanduptoand including40.5kV1概述
1.1范围
本标准规定了额定电压为3.6kV～40.5kV、频率为50Hz、装于户内或户外，并在工厂内装配的交流金属封闭开关设备和控制设备的各项技术要求。外壳内可能装有固定的或可移开的元件，并可能充有绝缘用的流体（液体或气体）。注1：本标准主要用于三相系统，但也可用于单相或两相系统。本标准根据下述二点将金属封闭开关设备和控制设备划分为若干类：-维修开关设备和控制设备时电网运行的连续性：一设备维修的需要和方便性。
注2：设备的安全性质取决于产品的设计、使用、调整、配合、安装和运行。对于具有充气隔室的金属封闭开关设备和控制设备，本标准只适用于设计压力不超过0.3MPa（相对压力）的充气隔室。
注3：设计压力超过0.3MP（相对压力）的充气隔室应按GB7674进行设计和试验。特殊用途的金属封闭开关设备和控制设备，如用于有易燃性气体的场所、矿井中或船舶上，可能需要增加相应的技术要求。
装用在金属封闭开关设备和控制设备中的各元件应按照各自标准的规定进行设计和试验。考虑到各元件在开关设备和控制设备中的安装情况，本标准对单个元件的标准进行了补充本标准不排除在同一外壳内使用不同的设备，此时应考虑所用设备可能对开关设备和控制设备造成的影响。
注4：具有绝缘外壳的开关设备和控制设备应符合IEC60466的规定：注5：额定电压40.5kV以上的空气绝缘金属封闭开关设备和控制设备，如果满足DL/T593规定的绝缘水平本标准适用。
1.2规范性引用文件
下列文件中的一些条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本标准，但是，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T 1408.1-1999
GB1984-2003
GB1985-2004
GB/T2900.20-1994
GB3804-2004
GB/T4208-1993
GB/T7354-2003
GB/T8905-1996
GB/T11022
固体绝缘材料电气强度试验方法工频下的试验（eqVIEC60243一1：1988)
高压交流断路器（IEC62271-100：2001MOD）高压交流隔离开关和接地开关（IEC62271-102：2002MOD）电工术语高压开关设备（negIEC60050（441）、IEC60056等）3.6kV~40.5kV高压交流负荷开关（IEC60265-1：1998MOD）外壳防护等级（IP代码）（eqvIEC60529：1989）局部放电测量（IEC60270：2000IDT）六氟化硫电器设备中气体管理和检验导则（neqIEC60480：1974）高压开关设备和控制设备标准的共用技术要求（eqvIEC60694：1996）GB/T14808-2001
GB16926-1997
GB/T16927.1-1997
DL/T593-2006
IEC60466:1987
IEC60909:2001
IEC61634:1995
DL/T404-2007
高压交流接触器和基于接触器的电动机起动器（eqvIEC60070：1999）交流高压负荷开关熔断器组合电器（eqVIEC60420：1990）高电压试验技术第一部分一般试验要求（eqvIEC60060-1：1989）高压开关设备和控制设备标准的共用技术要求（IEC60694：2002MOD）1kV～38kV交流绝缘封闭开关设备和控制设备三相交流系统中的短路电流，第0部分电流的计算高压交流断路器一一高压开关设备和控制设备中六氟化硫的使用和处理
IS0/IEC导则51：1999安全性方面—适用于标准内容的导则2正常和特殊使用条件
按DL/T593中第2章的规定，并做如下补充：除本标准另有规定外，金属封闭开关设备和控制设备是按正常使用条件设计的。3术语和定义
GB/T2900.20和GB/T11022、DL/T593规定的，以及下列术语和定义均适用于本标准。3.101开关设备和控制设备switchgearandcontrolgear开关装置及与其相关的控制、测量、保护和调节设备的组合，以及与该组合有关的电气联结、辅件、外壳和支持构件组成的总装的总称。3.102金属封闭开关设备和控制设备metal-enclosedswitchgearandcontrolgear除外部连接外，全部装配完成并封闭在接地的金属外壳内的开关设备和控制设备3.103功能单元（总装的）functionalunit（ofanassembly）功能单元是金属封闭开关设备和控制设备的一部分，包括为满足单一功能的主回路和辅助回路的所有元件。
注：功能单元可以根据预定的功能加以区别，如：进线单元、出线单元等。3.104多层multi-tier
两个或多个功能单元垂直布置在一个外壳内。3.105运输单元transportunit
不需拆开便可以运输的金属封闭开关设备和控制设备的一部分。3.106外壳enclosure
金属封闭开关设备和控制设备的一部分，它能够提供规定的防护等级，以保护内部设备不受外界影响、防止人员接近或触及带电部分、防止人员触及运动部分。3.107隔室compartment
金属封闭开关设备和控制设备的一部分，除内部连接、控制或通风而必须的开孔外，其余均封闭。隔室分为四种类型，三种可以打开，称为可触及隔室（见3.107.1至3.107.3），一种不能打开，称为不可触及隔室（见3.107.4）。注：隔室可以按内部安装的主要元件进一步划分，见5.103.1。2
3.107.1联锁控制的可触及隔室interlock-controlledaccessiblecompartmentDL/T404-2007
内部装有高压部件，按制造厂规定可以打开进行正常操作和/或维护，但触及时将受开关设备和控制设备相应的联锁设计所控制的隔室。注：安装、扩展和修理等不是正常的维护。3.107.2程序控制的可触及隔室procedure-basedaccessiblecompartment内部装有高压部件，按制造厂规定可以打开进行正常操作和/或维护，但触及时将受相应的程序配合联锁装置所控制的隔室。
注：安装、扩展和修理等不是正常的维护3.107.3依靠工具的可触及隔室tool-basedaccessiblecompartment内部装有高压部件，可以打开，但不是为了进行正常操作和维护，需要专用程序和工具才能打开的隔室。VV
3.107.4不可触及隔室unaccessiblecompartment内部装有高压部件而不可以打开的隔室，若打开将会破坏隔室的完整性。隔室应有不可打开的明显标志。
3.108隔板partition
金属封闭开关设备和控制设备的一十个部件，它将一个隔室与另一个隔室隔开。3.109隔板的等级partitionclass根据隔离带电部分所用的隔板是金属隔板或是非金属隔板，进行如下分类：3.109.1PM级隔板partitionclassPM在打开的隔室和主回路的带电部件之间，金属封闭开关设备和控制设备具有连续并接地的金属隔板和/或活门（如果适用)。2
3.109.2PI级隔板partitionclassPliZW.hel
在打开的隔室和主回路的带电部件之间，金属封闭开关设备和控制设备具有一个或多个非金属隔板和/或活门（如果适用）。
3.110活门shutter
金属封闭开关设备和控制设备的一种部件，它具有两个可以转换的位置，一个位置允许可移开部件的触头或隔离开关的动触头可以与固定触头相接合：在另一个位置时，成为外壳或隔板的一部分，遮挡住固定触头。
3.111分隔（导体的）segreation（ofconductors）将接地的金属板插在导体之间的一种布置，使破坏性放电只能发生在导体与地之间。注：分隔可以建立在导体之间，也可以建立在开关装置打开的触头之间。3.112套管bushing
能使一根或多根导体穿过外壳或隔板并使导体与外壳或隔板绝缘的一种构件，包括固定用的附件。
3.113元件component
金属封闭开关设备和控制设备的主回路和接地回路中具有特定功能的基本部件，如断路器、隔3
