ICS21.060.60
中华人民共和国国家标准
GB/T3739—2008
代替GB/T3739.1—1983,GB/T3739.2—1983卡套式锥螺纹弯通管接头
24°coneconnectors—Maleelbow2008-05-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2008-11-01实施
本标准是卡套式管接头系列标准之一。前言
GB/T3739—2008
本标准是对GB/T3739.1—1983《卡套式锥螺纹直角管接头》和GB/T3739.2—1983《卡套式锥螺纹直角接头体》的修订。主要修订内容如下：一将两个标准的内容进行了整合；一修改了中文和英文名称；
一螺纹柱端增加了55密封管螺纹（R)和60°密封管螺纹（NPT），取消了原标准中的米制锥螺纹(ZM);
将公称压力E(160)修改为最大工作压力10MPa～40MPa，并分为LL、L和S三个系列，系列的产品尺寸范围作了调整；
将接头体扳手尺寸改为锻制和机械加工两类；一调整了管子外径尺寸系列，并修改了相关尺寸；一减少了部分应由制造商控制的参数；取消了重量数据；
--取消了表面粗糙度标注，表面粗糙度要求在GB/T3765《卡套式管接头技术条件》中给出。本标准自实施之日起代替GB/T3739.1—1983和GB/T3739.2—1983。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准负责起草单位：中机生产力促进中心、海盐管件制造有限公司、浙江华夏阀门有限公司。本标准参加起草单位：伊顿(宁波)流体连接件有限公司、嘉兴迈思特管件制造有限公司、建湖县特佳液压管件有限公司、海盐高博管件有限公司、海盐县海管管件制造有限公司、焦作市路通液压附件有限公司。
本标准主要起草人：耿志学、李维荣、周舜华、陈占基、冯峰、陶忠明、左学俊、阮浩丰、周剑飞、王利民。
本标准所代替标准的历次版本发布情况为：GB/T3739.1—1983;
GB/T3739.2—1983。
1范围
卡套式锥螺纹弯通管接头
本标准规定了卡套式锥螺纹弯通管接头和接头体的尺寸、标记及技术要求。GB/T3739—2008
本标准适用于管子外径为4mm42mm，最大工作压力10MPa～40MPa的液压流体传动和一般用途的管路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3759—2008卡套式管接头用连接螺母GB/T3764—2008卡套Www.bzxZ.net
GB/T3765—2008
卡套式管接头技术条件
3尺寸
卡套式锥螺纹弯通管接头和接头体的尺寸应符合图1、图2和表1的规定，接头体卡套端尺寸应符合GB/T3764的规定。
4标记
4.1标记方法
卡套式锥螺纹弯通管接头和接头体的标记方法应符合GB/T3765的规定。4.2标记示例
接头系列为L，管子外径为10mm，55°密封管螺纹（R），表面镀锌处理的钢制卡套式锥螺纹弯通管接头标记为：
管接头GB/T3739L10/R1/4
接头系列为L，管子外径为10mm，55°密封管螺纹（R)，表面镀锌处理的钢制卡套式锥螺纹弯通接头体标记为：
GB/T3739
接头体
L10/R1/4
5技术要求
技术要求按GB/T3765的规定。
GB/T3739—2008

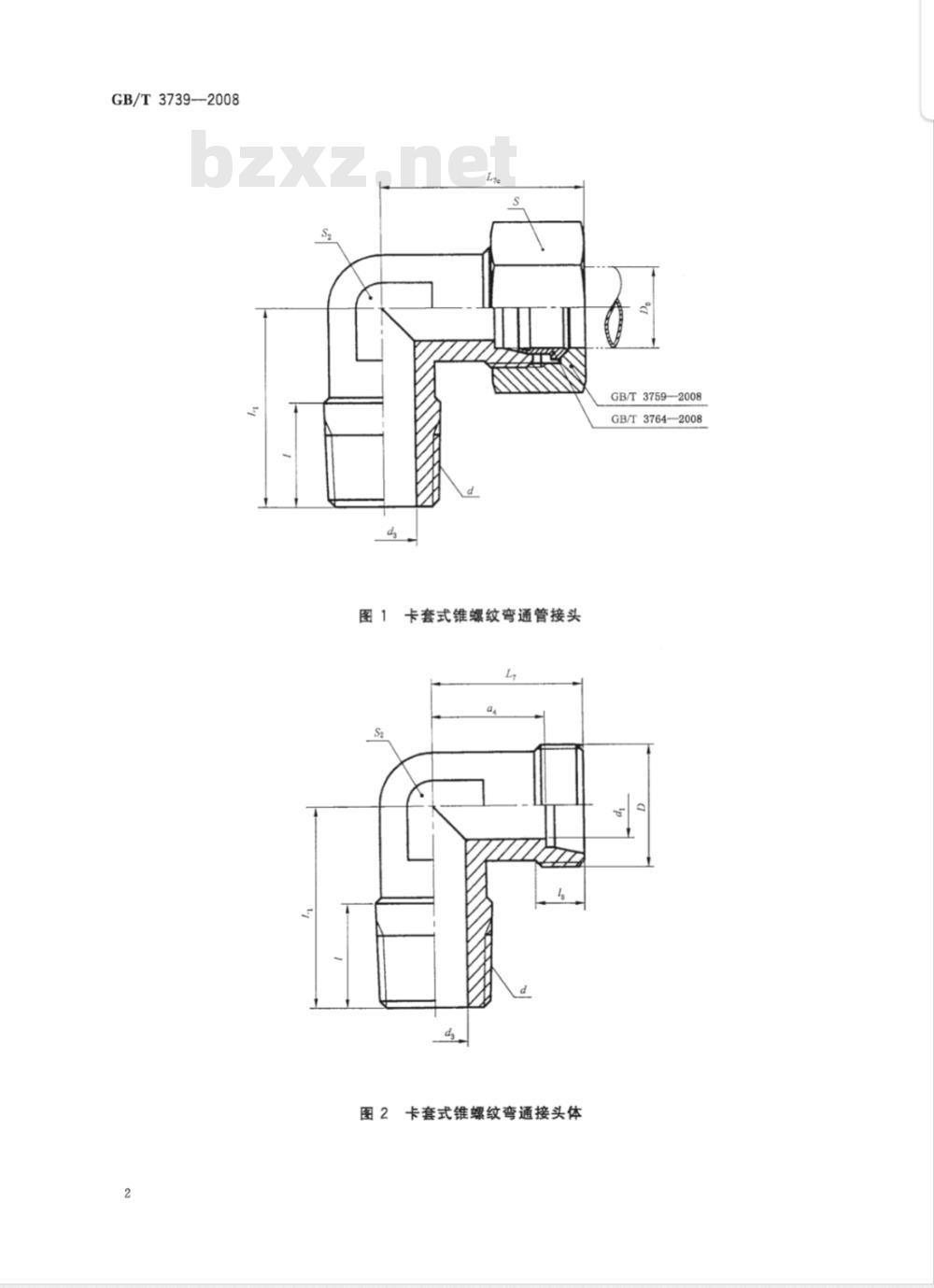

图1卡套式锥螺纹弯通管接头
图2卡套式锥螺纹弯通接头体
GB/T3759—2008
GB/T3764-—2008
压力/
M12×1
M30×2
M36×2
M45×2
M30×2
M36×2
M42×2
M52×2

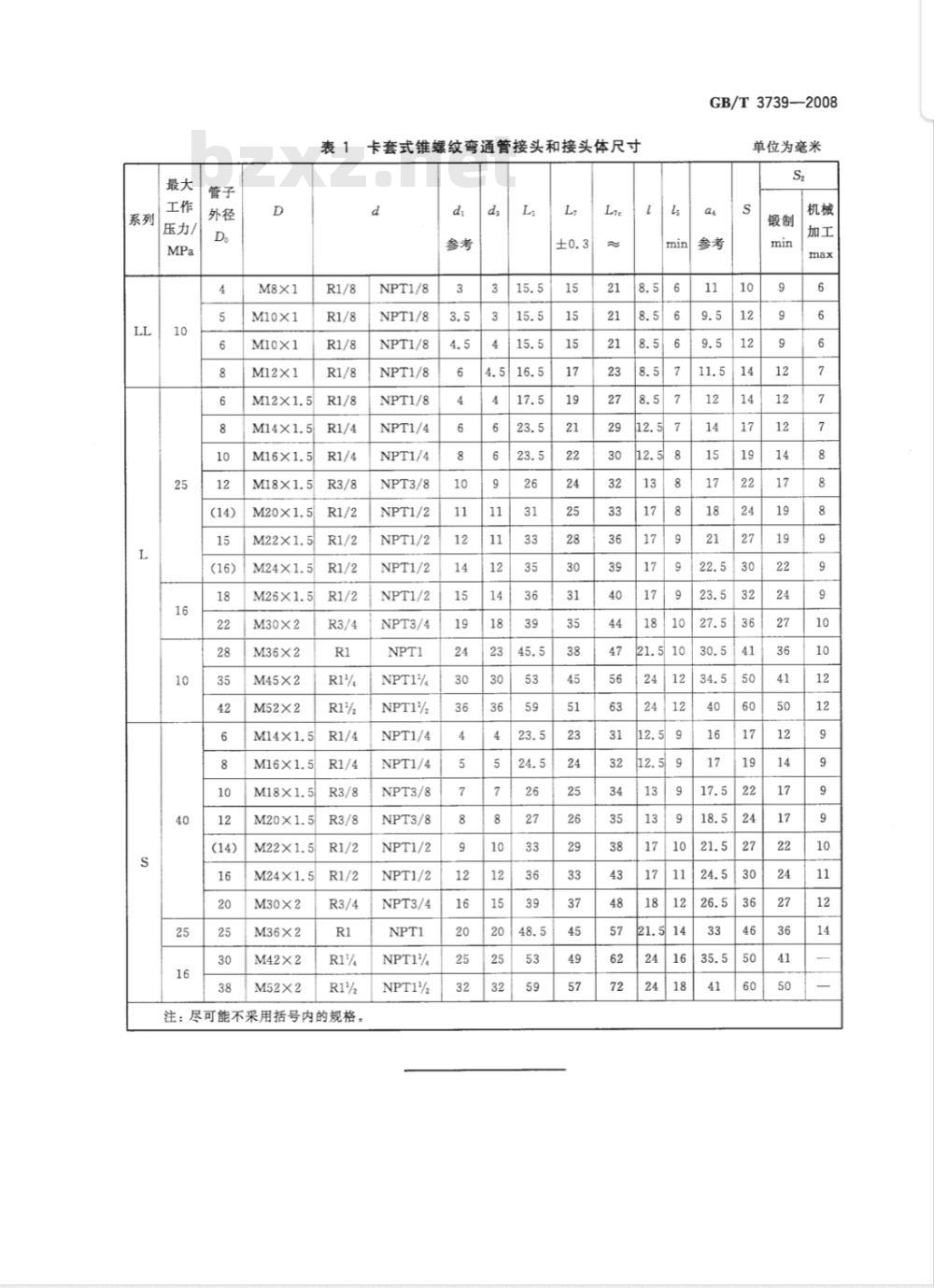

表1卡套式锥螺纹弯通管接头和接头体尺寸d
注：尽可能不采用括号内的规格。NPT1/8
NPT1/8
NPT1/8
NPT1/8
NPT1/8
NPT1/4
NPT1/4
NPT3/8
NPT1/2
NPT1/2
NPT1/2
NPT1/2
NPT3/4
NPT1/4
NPT1/4
NPT3/8
NPT3/8
NPT1/2
NPT1/2
NPT3/4
GB/T3739—2008
单位为毫米
GB/T3739-2008
中华人民共和国
国家标准
卡套式锥螺纹弯通管接头
GB/T 3739—-2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2008年7月第一版
印张0.5
字数8千字
2008年7月第一次印刷
书号：155066·1-32140
定价10.00
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：(010)68533533
