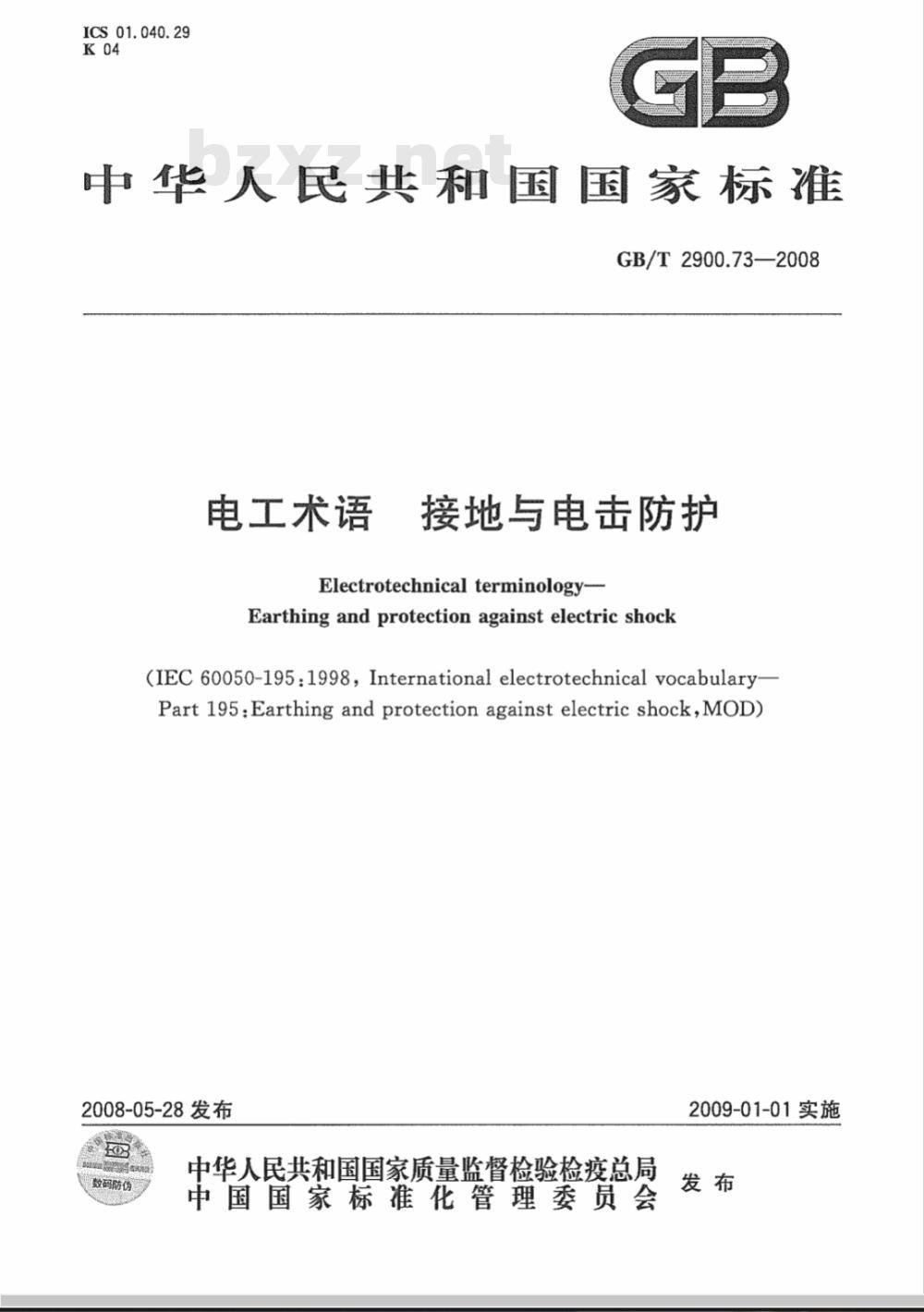

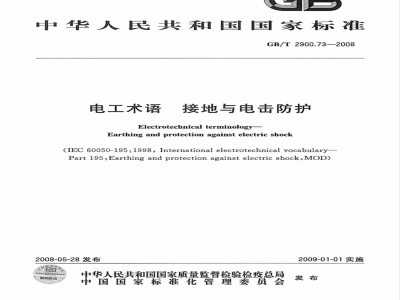

ICS 01.040.29
中华人民共和国国家标准
GB/T2900.73—2008
电工术语
接地与电击防护
Electrotechnical terminology-Earthing and protection against electric shock(IEC 60050-195:1998,Internationalelectrotechnical vocabulary-Part 195:Earthing and protection against electric shock,MOD)2008-05-28发布
数码防伤
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会國
2009-01-01实施
GB/T2900.73—2008

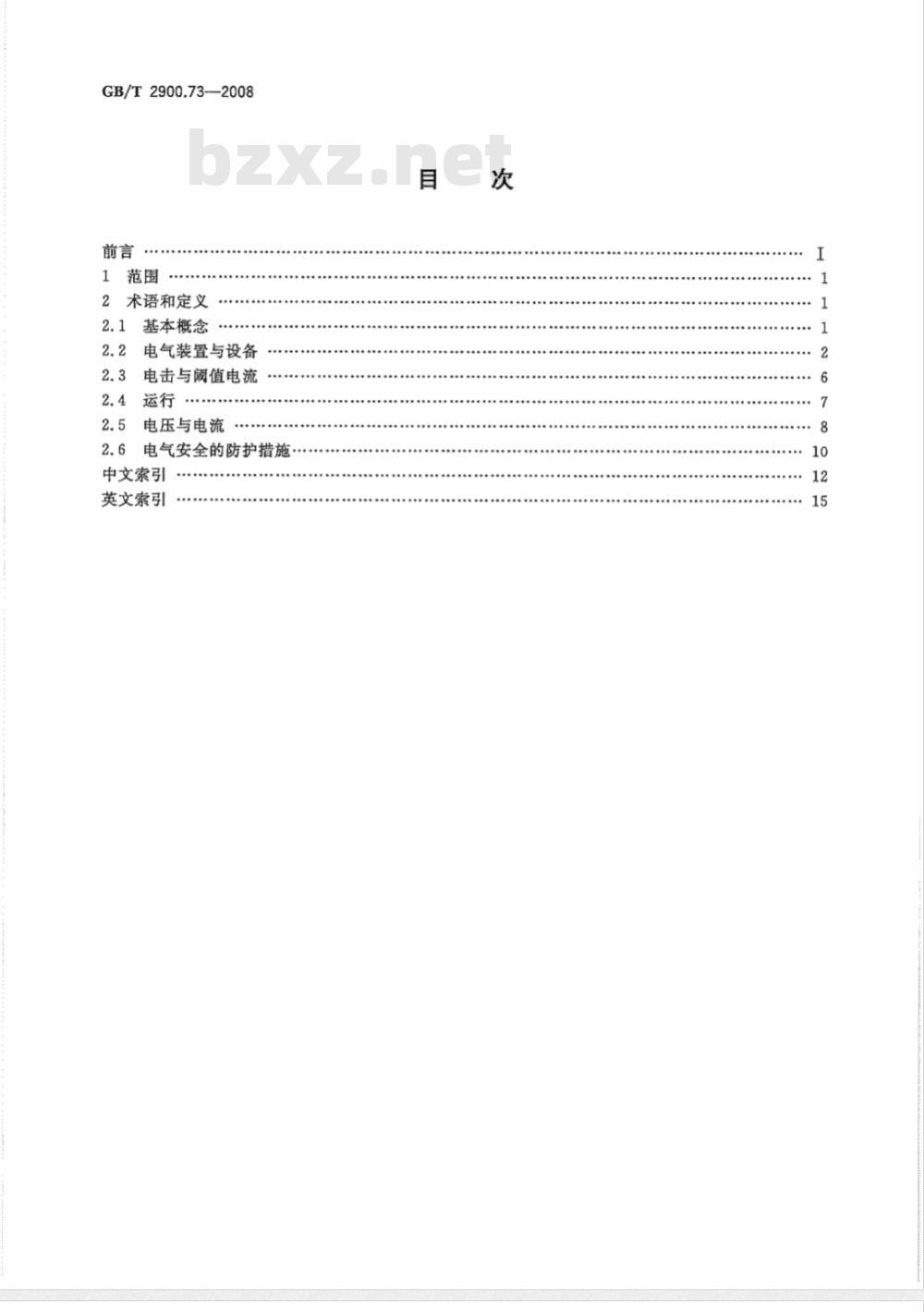

1范围
2术语和定义
2.1基本概念
2.2电气装置与设备
2.3电击与阅值电流
电压与电流
电气安全的防护措施
中文索引
英文索引

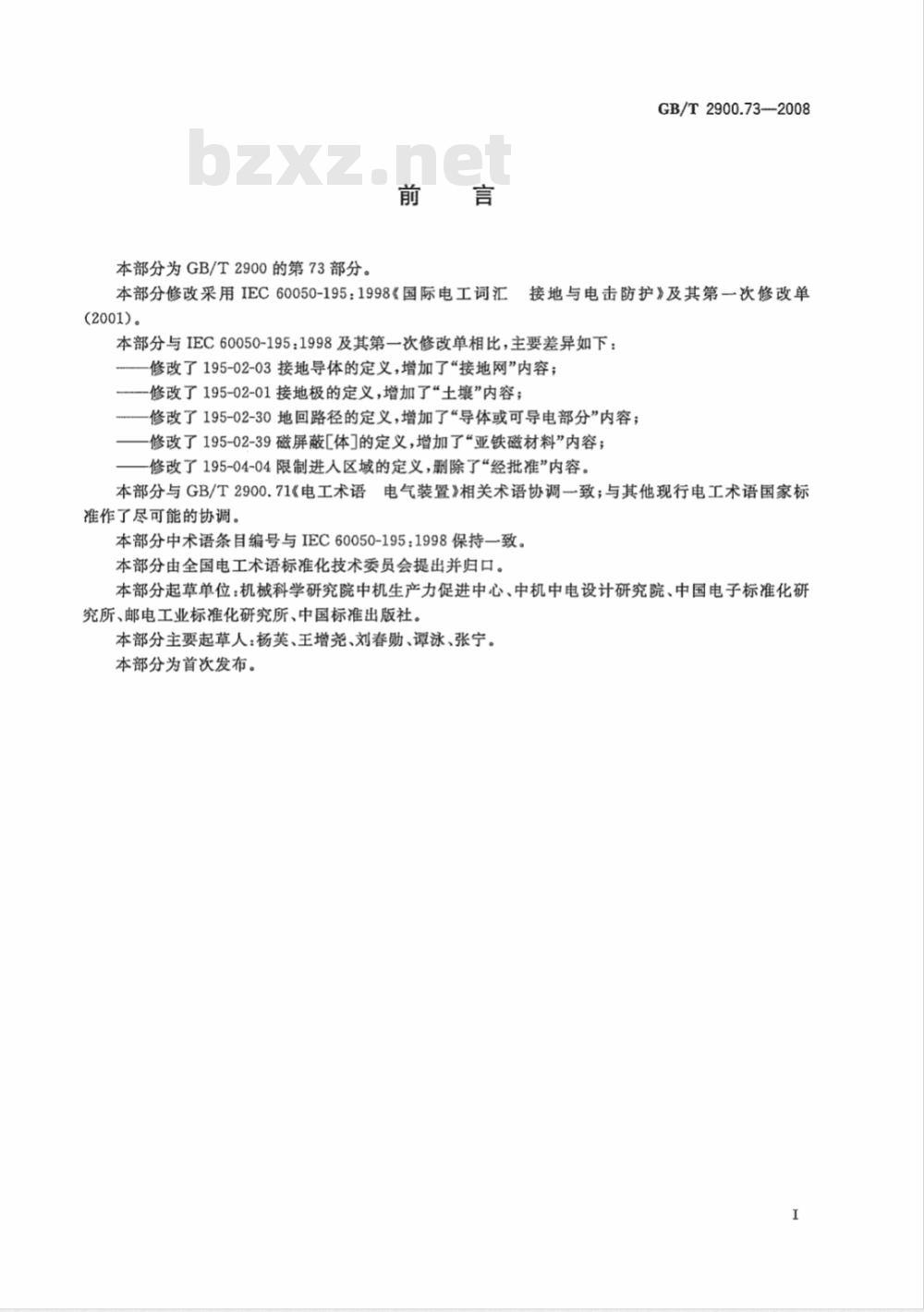

本部分为GB/T2900的第73部分。前言
GB/T2900.73-2008
本部分修改采用IEC60050-195：1998《国际电工词汇接地与电击防护》及其第一次修改单(2001)。
本部分与IEC60050-195：1998及其第一次修改单相比，主要差异如下：修改了195-02-03接地导体的定义，增加了“接地网”内容；修改了195-02-01接地极的定义，增加了“土壤”内容；-修改了195-02-30地回路径的定义，增加了“导体或可导电部分”内容；修改了195-02-39磁屏蔽[体］的定义，增加了“亚铁磁材料”内容；-修改了195-04-04限制进人区域的定义，除了“经批准”内容。本部分与GB/T2900.71《电工术语电气装置》相关术语协调一致；与其他现行电工术语国家标准作了尽可能的协调。
本部分中术语条目编号与IEC60050-195：1998保持一致。本部分由全国电工术语标准化技术委员会提出并归口。本部分起草单位：机械科学研究院中机生产力促进中心、中机中电设计研究院、中国电子标准化研究所、邮电工业标准化研究所、中国标准出版社。本部分主要起草人：杨芙、王增尧、刘春勋、谭泳、张宁。本部分为首次发布。

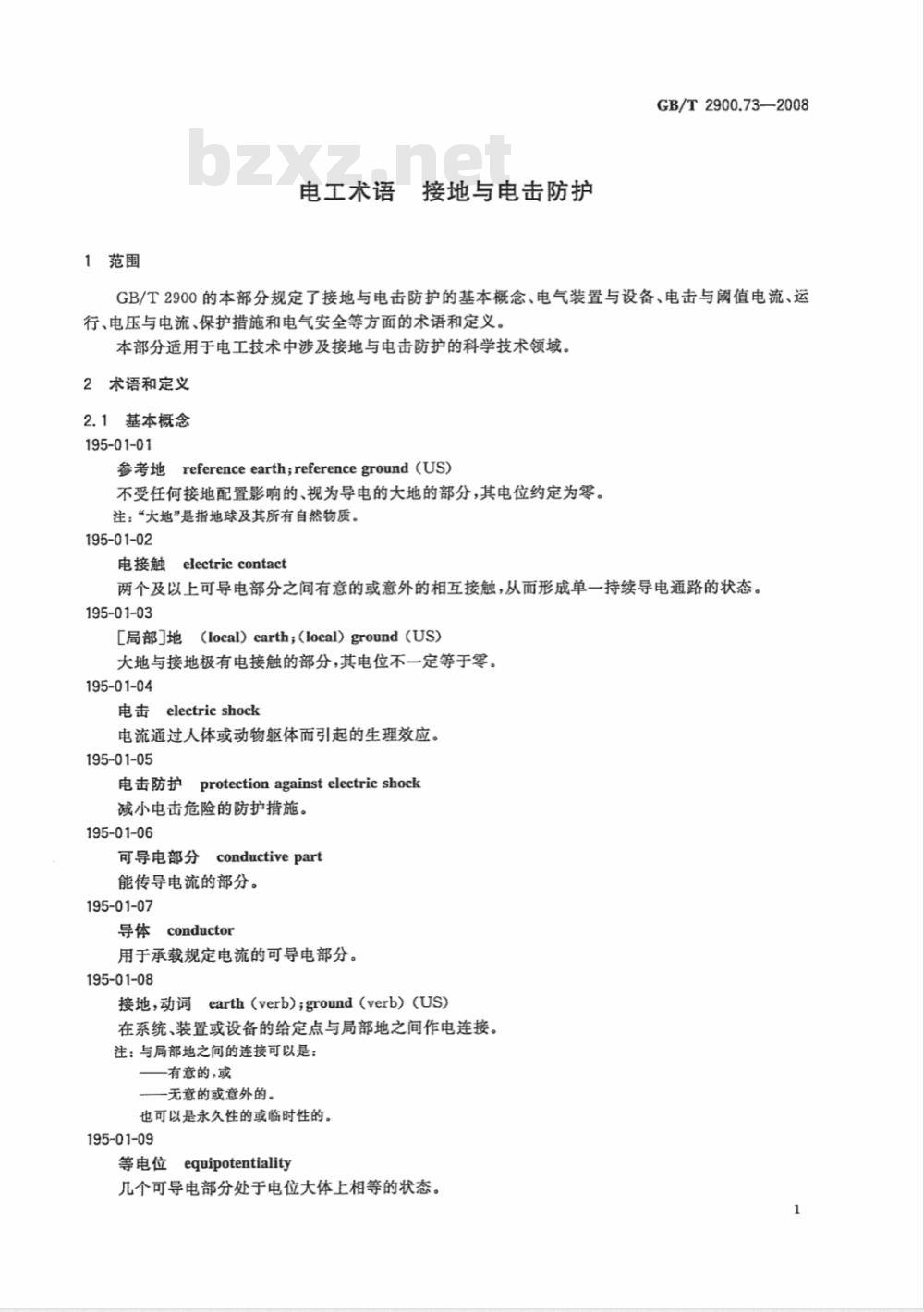

1范围
电工术语接地与电击防护
GB/T2900.73—2008
GB/T2900的本部分规定了接地与电击防护的基本概念、电气装置与设备、电击与阅值电流、运行、电压与电流、保护措施和电气安全等方面的术语和定义。本部分适用于电工技术中涉及接地与电击防护的科学技术领域。2术语和定义
2.1基本概念
195-01-01
参考地reference earth；referenceground(US)不受任何接地配置影响的、视为导电的大地的部分，其电位约定为零。注：“大地”是指地球及其所有自然物质。195-01-02
电接触electriccontact
两个及以上可导电部分之间有意的或意外的相互接触，从而形成单一持续导电通路的状态。195-01-03
［局部」地（local）earth；（local）ground（US）大地与接地极有电接触的部分，其电位不定等于零。195-01-04
电击electric shock
电流通过人体或动物躯体而引起的生理效应。195-01-05
电击防护protectionagainstelectricshock减小电击危险的防护措施。
195-01-06
可导电部分conductivepart
能传导电流的部分。
195-01-07
导体conductor
用于承载规定电流的可导电部分。195-01-08
同earth（verb)；ground（verb）（US)接地，动词
在系统、装置或设备的给定点与局部地之间作电连接。注：与局部地之间的连接可以是：有意的，或
无意的或意外的。
也可以是永久性的或临时性的。195-01-09
equipotentiality
等电位
几个可导电部分处于电位大体上相等的状态。1
GB/T2900.73-2008
195-01-10
等电位联结equipotentialbonding为达到等电位，多个可导电部分间的电连接。195-01-11
保护接地protectiveearthing；protectivegrounding（US）为了电气安全，将系统、装置或设备的一点或多点接地。195-01-12
earthingforwork;groundingforwork-(Us)作业接地
将已停电的带电部分接地，以便在无电击危险情况下进行作业195-01-13
功能接地functional earthing：funetional grounding (US)出于电气安全之外的的格系统、装置或设备的一点或多点接地195-01-14
［电力］系统接地
systemearthing;(p
电力系统的一点惑备点的功能接地和保护接地n
[GB/T2900.57,
195-01-15
保护等电位联
为安全目的的
195-01-16
功能等电位联维
rotective-equipo
粒联结。
r)system groundingUS)
ntial-bonding
functional-equipotential-bonding非安全目的而运
195-01-17
对地阻抗imre
在给定频率下，
195-01-18
对地电阻
行原因进行的等电位联结。
toearth
装置或设备的指定点与参考地之间的阻抗。R
resista
对地阻抗的实部。
195-01-19
tolearth;resis
efsoil
土壤电阻率electric
有代表性的土壤样品的电限
2.2电气装置与设备
195-02-01
接地极earthelectrode;groundelectrode（US)埋入土壤或特定的导电介质(如混凝土或焦炭)中，与大地有电接触的可导电部分。195-02-02
独立接地极independentearthelectrodeindependentgroundelectrode(US)；remoteearth（depre-cated)
与其他接地极之间保持一定距离，使其电位不受大地与其他接地极之间电流的显著影响的接地极。195-02-03
接地导体earthconductor;earthingconductor；groundingconductor(US)；earthconductor(depre-cated)
在系统、装置或设备的给定点与接地极或接地网之间提供导电通路或部分导电通路的导体。2
195-02-04
中间点mid-point
GB/T2900.73—2008
两个对称电路元件的公共点，两元件的另两端与同一电路的不同线导体相连。195-02-05
中性点neutralpoint
多相系统星形连接的公共点，或单相系统的接地中间点。195-02-06
中性导体neutralconductor
电气上与中性点连接并能用于配电的导体。195-02-07
中间导体mid-pointconductor
电气上与中间点连接并能用于配电的导体。195-02-08
线导体lineconductor
相导体（交流系统）phaseconductor（AC）（deprecated）极导体（直流系统）poleconductor（DC）（deprecated）正常运行时带电并能用于输电或配电的导体，但不是中性导体或中间导体。195-02-09
protectiveconductor(identification：PE)保护导体
PE（缩写词）
为了安全目的，如电击防护中设置的导体。195-02-10
保护联结导体protectivebondingconductor；quipotentialbondingconductor（deprecated）用于保护等电位联结的保护导体。195-02-11
protectiveearthingconductor;protectivegroundingconductor(US)保护接地导体
用于保护接地的保护导体。
195-02-12
PENconductor
保护接地中性导体
PEN导体
兼有保护接地导体和中性导体功能的导体。195-02-13
保护接地中间导体
PEMconductor
PEM导体
兼有保护接地导体和中间导体功能的导体。195-02-14
保护接地线导体
PELconductor
PEL导体
兼有保护接地导体和线导体功能的导体。195-02-15
功能接地导体functionalearthingconductor；functionalgroundingconductor（US）用于功能接地的接地导体。
GB/T2900.73-2008
195-02-16
功能联结导体functionalbondingconductor用于功能等电位联结的导体。
195-02-17
保护接地兼功能接地导体protectiveearthingandfunctionalearthingconductor；protectivegrounding and functional grounding conductor (US)兼有保护接地导体和功能接地导体功能的导体。195-02-18
proteetiveearthingandfunctionarhondingconductor;protectiveground-保护接地兼功能联结导体
ing and functional bonding conductor (US)兼有保护接地导体和功能联结导体功能的导体。195-02-19
带电部分livepart
正常运行中带电的得体惑
可导电部分，包括中性导体，但按惯例不包括PEN导体、PEM导体和PEL导体。
注：本概念不一定意
195-02-20
接地配置
有电击危险
arrangement;gr
dingarrangemer
system（deprecat
接地系统
系统、装置和接地所包含的所有电气连接和器件195-02-21
接地网
Edtrodenetwork;groundFele
aetwork(US)
接地配置的组成部分，仅包括接地极及其相互连接部分195-02-22
等电位联结系
eguipotentialbondingsystem
EBS(缩写词)
为实现可导电部
注：如果等电位联结系
195-02-23
(abbreviation)
简的等电位联结而将这些部分相互连接。，它就成
保护等电位联结系统
接地配置的组！
Otectiveequipotential bondingsystemPEBS(缩写词）PEBSbbreation)
用于保护等电位联结的等电位联结系统195-02-24
功能等电位联结系统functionalequipotentialbonding.systemFEBS(缩写词）FEBS（abbreviation）用于功能等电位联结的等电位联结系统。195-02-25
共用等电位联结系统
commonequipotential bonding system共用联结网commonbondingnetworkCBN(缩写词）CBN（abbreviation）用于保护等电位联结及功能等电位联结的等电位联结系统。195-02-26
架空地线overheadearthwire;overheadgroundwire（US）在架空线的一些或所有杆塔处有意接地的导体，这些导体一般（但不一定)安装在线导体的上方。4
195-02-27
【电气埋地导体系统（electric）counterpoisesystem与架空线路的杆塔的塔脚有电气连接，且埋在地中的导体或导体系统。195-02-28
GB/T2900.73--2008
地下电缆线路接地极
underground cable-routeearth electrode;underground cable-routegroundelectrode(US);uninsulated earth conductor(deprecated)通常沿电缆线路敷设，并沿该路径提供接地的接地极，195-02-29
平行接地导体parallel-earthing-conductor；parallel-grounding-conductor（US）；parallelearthcontinuityconductor(deprecated)通常沿电缆线路敷设的导体，并能在电缆线路两端接地配置之间提供低阻抗连接。195-02-30
地回路径earth-returnpath;ground-returnpath（US）由接地配置之间的大地和导体或可导电部分提供的导电路径。195-02-31
接地端子earthingterminal；groundingterminal（US)；earthterminal（deprecated）设备或装置上用来与接地配置进行电气连接的端子。195-02-32
等电位联结端子equipotentialbondingterminal设备或器件上用来与等电位联结系统进行电连接的端子。195-02-33
总接地端子mainearthingterminal;maingroundingterminal（US）mainearthingbusbar;maingroundingbusbar(US);earthcircuitconnector(depreca总接地母线
接地配置组成部分的端子或母线，用于多个接地导体的电气连接。195-02-34
接地开关earthingswitch；groundingswitch（US）电气回路中接地部分的机械开关器件，它能承受规定时间内的非正常状况，例如短路时的电流，但并不要求它承载电气回路正常状况下的电流。注：接地开关可有一定的短路接通能力。195-02-35
外壳enclosure
能提供预期应用上相适应的防护类型和防护等级的外罩。195-02-36
(在修改单1中删除此条）
195-02-37
屏蔽［体］screen
用以减弱电场、磁场或电磁场透人给定区域的器件。195-02-38
可导电屏蔽［体」（conductive）screen；（conductive）shield（US）包封或分隔电路和/或导体的可导电部分。5
GB/T2900.73—2008
195-02-39
磁屏蔽［体］magneticscreen
由铁磁材料或亚铁磁材料制成的，用以减弱磁场透人给定区域的屏蔽体。195-02-40
电磁屏蔽［体］electromagneticscreen由导电材料制成的，用以减弱时变的电磁场透人给定区域的屏蔽体。195-02-41
功能性绝缘functionalinsulation为了设备所需的正常功能，在可导电部分之间设置的绝缘。2.3电击与阐值电流
195-03-01
电灼伤electricburn
电流流经皮肤或器官表面或通过它们所引起的灼伤。195-03-02
［电击痉挛（electrical）tetanization由电刺激引起肌肉最大程度或接近最大程度的收缩。注：反复电刺激的间隔时间若比单一刺激引起的肌肉痉李时间短，将导致肌肉持续性痉李。195-03-03
纤维性颤动fibrillation
单个肌肉纤维之间不能相互协调动作引起的肌肉抽动。195-03-04
心脏纤维性额动cardiacfibrillation一个或多个心室的肌肉纤维性显动，引起心脏机能的紊乱。195-03-05
心室纤维性颤动
bventricularfibrillation
只发生在心室中的心脏纤维性颤动，造成血液循环无效和心脏故障。195-03-06
电击致死electrocution
致命的电击。
195-03-07
感知电流阅值perception-threshold-current；thresholdcurrent（deprecated）人体或动物身体能感知的流过其身体的最小电流值。195-03-08
直tetanizationthreshold(current);freezing current(deprecated)痉李电流阈值
对一固定频率和波形的电流，引起肌肉持续、无意识、不可克服地痉挛时的最小值。195-03-09
摆脱电流阈值
(deprecated)
let-go threshold (current);releasing current (deprecated);let-go current (US)人体能自主摆脱的通过人体的最大电流值。195-03-10
fthreshold of ventricular fibrillation; ventricular fibrillation threshold心室纤维性颤动电流阔值
(current);fibrillating current (deprecated)引起心室纤维性题动的最小电流值。注：心室纤维性颤动可引起血液循环停止。6
2.4运行
195-04-01
熟练［电气］技术人员（electrically）skilledperson具有相应教育和经验，能察觉和避免由于电引起危害的人员。195-04-02
受过培训的[电气人员（electrically）instructedpersonGB/T2900.73—2008
由熟练电气技术人员充分指导或监督的，能察觉和避免由于电引起危害的人员。195-04-03
一般人员ordinaryperson免费标准下载网bzxz
既不是熟练技术人员，也不是受过培训的人员。195-04-04
restricted accessarea
限制进入区域
只有熟练电气技术人员和受过培训的电气人员可进入的区域。195-04-05
neutralpointtreatment;neutralpointconnection(deprecated)中性点接地方式
中性点与参考地的电连接方式。195-04-06
中性点直接接地系统
solidlyearthedneutralsystem;solidiygroundedneutral system(US)至少有一个中性点直接接地的系统。195-04-07
中性点不接地系统isolatedneutralsystem除保护或测量用途采用高阻抗接地之外，中性点不接地的系统。195-04-08
中性点阻抗接地系统impedanceearthedneutralsystem；impedancegroundedneutralsystem（US）至少有一个中性点是经具有能限制线对地短路电流的阻抗器接地的系统。195-04-09
Earc-suppression-coil earthed neutral system;arc-suppression-coilground-中性点消弧线圈接地系统
ed neutral system(US);resonantearthed neutral system;resonantgrounded neutral system(US)至少有一个中性点是经具有在发生单相接地故障时能大致抵消线对地电容的器件的系统。195-04-10
自动切断电源automaticdisconnectionof supply故障时，保护器件自动将受影响的一根或多根线导体断开。195-04-11
短路short-circuit
两个或多个导电部分之间意外的或有意的形成的导电通路，此通路迫使这些导电部分之间的电位差等于或接近于零。
195-04-12
线对地短路line-to-earthshort-circuit在中性点直接接地系统或中性点经阻抗接地系统中发生的线导体和大地之间的短路注：线对地短路是可能产生的，例如：可经接地导体和接地极而发生。195-04-13
（在修改单1中删除此条）
