本标准规定了卡套式锥螺纹弯通三通管接头和接头体的尺寸、标记及技术要求。本标准适用于管子外径为4㎜～42㎜，最大工作压力10MPa～40MPa的液压流体传动和一般用途的管路系统。 GB/T 3744-2008 卡套式锥螺纹弯通三通管接头 GB/T3744-2008 标准下载解压密码：www.bzxz.net

ICs21.060.60

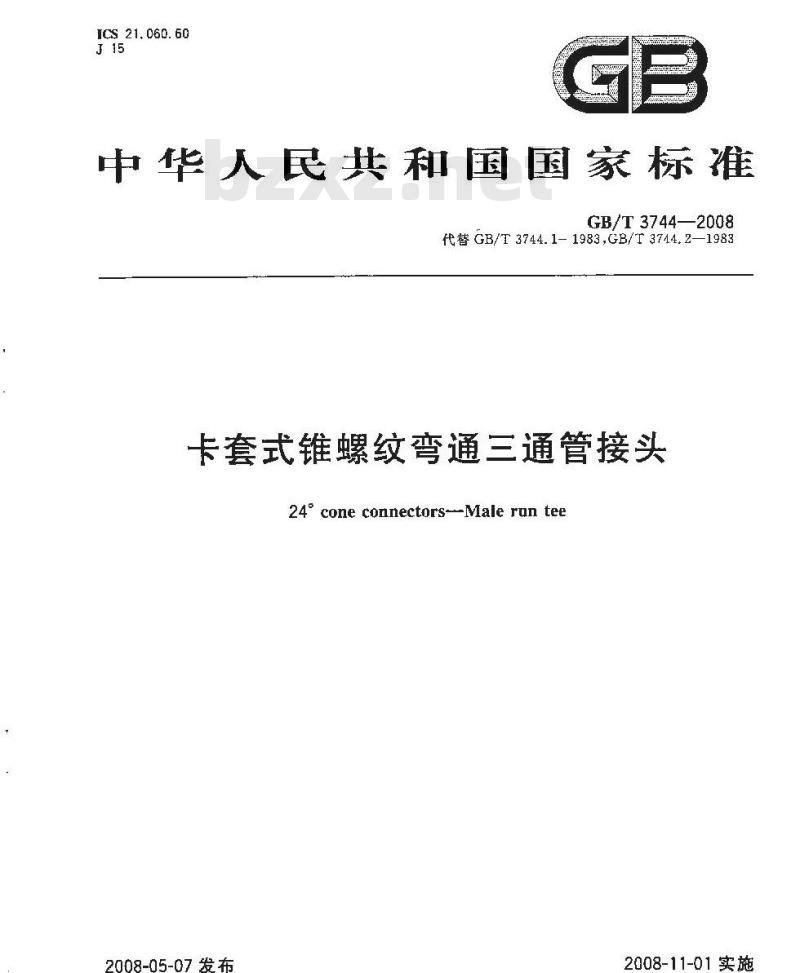

中华人民共和国国家标准
GB/T 37442008
代替GB/T 3744.1-1983,GB/T 3744.2—1983卡套式锥螺纹弯通三通管接头
24' cone connectors--Male run tee2008-05-07发布
2008-11-01实施
本标准是卡套式管接头系列标雅之一。前言
GB/T 3744—2008
本标准是对GB/T3744.1-1983《卡套式锥螺纹直角三通管接头》和GB/T3744.2--1983卡套式锥螺纹直角三通接头体》的修订。主要修订内容如下；将两个标准的内容进行了整合；修改了中文和英文名称；
一螺纹柱鞘增加了55°密封管爆纹（R)和60°密封管螺纹（NPT)，取消了原标准中的米制锥螺纹(ZM);
一将公称压力E(160)修改为最大工作压力10MPa~40MPa，并分为LL，L和S三个系列，系列的产品尺寸范菌作了调整；
-将接头体扳手尺寸改为锻制和机械加工两类；一调整了管子外径尺寸系列，并修改了相关尺寸；一一减少了部分应由制造商控制的参数；-取消了重量数据；
一取消了表面粗糙度标注，表面粗糙度要求在GB/T 3765&卡套式管接头技术条件\中给出。本标准自实施之日起代替GB/T3744.1—1983和GB/T3744.2~1983。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准负起草单位：中机生产力促进中心、海盘管件制造有限公司、海盐县海管管件制造有限公司。
本标准参加起草单位：伊顿（宁波）流体连接件有限公司、嘉兴迈思特管件制造有限公司、建潮县特佳液压管件有限公司、浙江华夏阀门有限公司、海盐高博管件有限公司、焦作市路通液压附件有限公司。本标准主要起草人：耿志学、李维荣、徐长祥、周舜华、玛峰、周剑飞、陶忠明、左学俊、阮浩丰、王利民：
本标准所代替标的历次版本发布情况为：GB/T 3744.1--1983;
-GB/T 3744. 2—1983.
1范围
卡套式锥螺纹弯通三通管接头
本标谁规定了卡套式锥螺纹弯通三通管接头和接头体的尺寸、标记及技术要求。GB/T 3744--2008
本标准适用于實子外径为4mm~42mm，最大工作压力10MPa～40MPa的液压流体传动和-般用途的管路系统。
2规范性引用文件
下列文件中的条款通过本标谁的引用而戒为本标推的条款。凡是注日期的引用文件，基随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标摊，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本标准。GB/T3759—2008卡套式管接头用连接螺母GB/T3764—2008卡套
GB/T3765—2008卡套式管接头技术条件3尺寸
卡套式锥螺纹弯通三通臂接头和接头体的尺寸应符合图1、图2和表1的规定，接头体卡套端尺寸应符合GB/T3764的规定，
4标记
4.1标记方法
卡套式锥螺纹弯通三通管接头和接头体的标记方法应符合GB/T3765的规定。4.2标记示例
接头系列为 L，管子外径为 10 tm,55°密封管螺纹(R),表面镀锌处理的钢制卡套式锥螺纹弯通三通管接头标记为：
管接头GB/T 3744L.10/R1/4
接头系列为I，管子外为10mm，55密封管螺纹（R），表面锌处理的钢制卡套式锥纹弯通三通接头体标记为：
接头体GB/T3744L10/R1/4
5技术要求
技术要求按GB/T3765的规定。
GB/T 3744—2008
GB/T 3759—200B
GB/T3764—2008
图卡套式锥螺纹通三通管接头
图2卡套式锥螺纹弯通三通接头体系列免费标准bzxz.net
压力/
表1卡套式锥螺纹弯通三通管接头和接头体尺寸D
M36×2
注：尽可能不采用括号内的规格，d
NPT1/8
NPT1/8
NPT1/8
NPT1/a
NPT1/8
NPT1/4
NPT1/4
NPT3/8
NPT1/2
NPT1/2
NPT1/2
NPT1/2
NPT3/4
NPT1/4
NPT1/4
NPT3/8
NPT3/8
NPT1/2
NPT1/2
NPT3/4
GB/T 3744—2008
单位为旁米
