ＧＢ／Ｔ４７２８《电气简图用图形符号》分为十三个部分,本部分为ＧＢ／Ｔ４７２８的第１３部分，等同采用ＩＥＣ６０６１７ｄａｔａｂａｓｅ《电气简图用图形符号》数据库标准(ＩＥＣ６０６１７＿Ｓｎａｐｓｈｏｔ＿２００７-０８-０３英文版)。本部分代替ＧＢ／Ｔ ４７２８．１３—１９９６《电气简图用图形符号 第１３ 部分：模拟元件》。同ＧＢ／Ｔ４７２８．１３—１９９６相比，有如下变化：———增加了新符号Ｓ０１４５７；———根据ＩＥＣ６０６１７数据库标准，各符号列出的信息较旧版增加了多项内容。 GB/T 4728.13-2008 电气简图用图形符号 第13部分：模拟件 GB/T4728.13-2008 标准下载解压密码：www.bzxz.net

ICS29.020

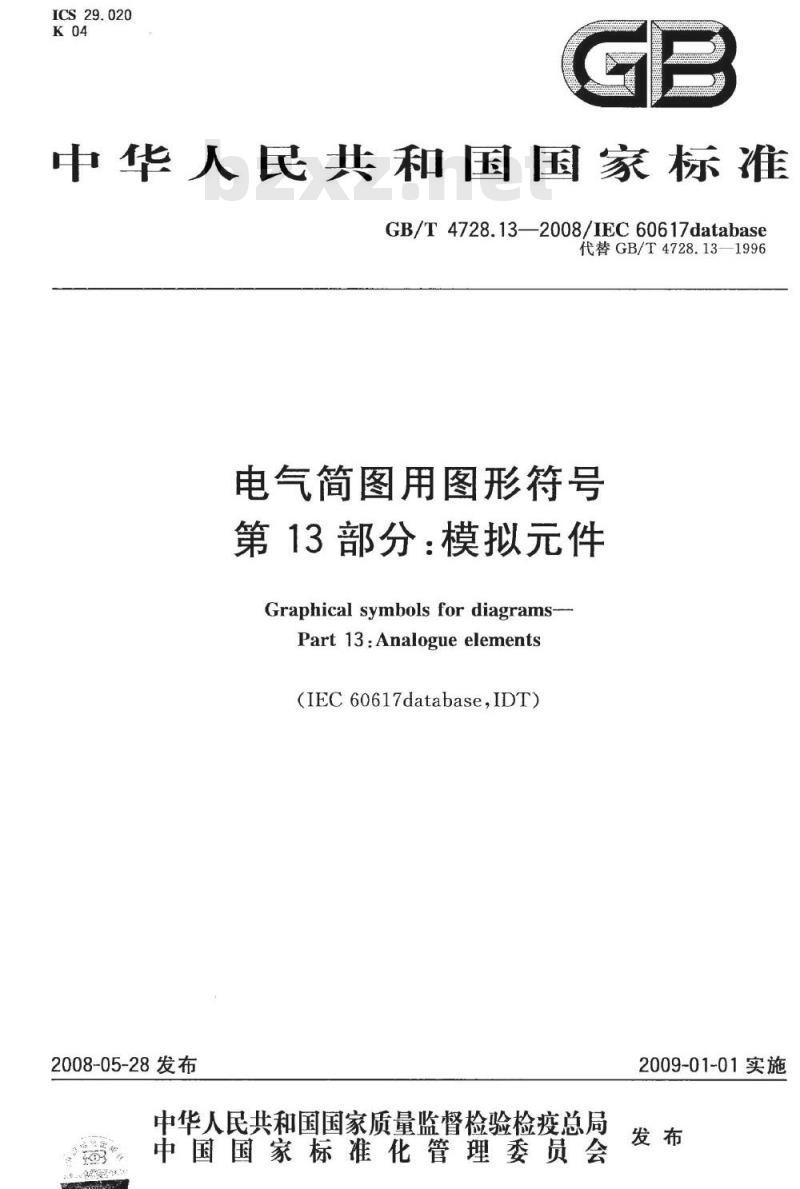

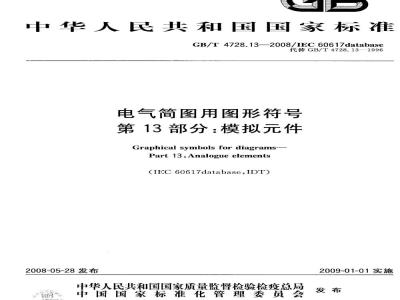

中华人民共和国国家标准
GB/T4728.13—2008/IEC60617database代替GB/T4728.13—1996
电气简图用图形符号
第13部分：模拟元件
Graphical symbols for diagrams-Part13:Analogueelements
（IEC60617database,IDT)
2008-05-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

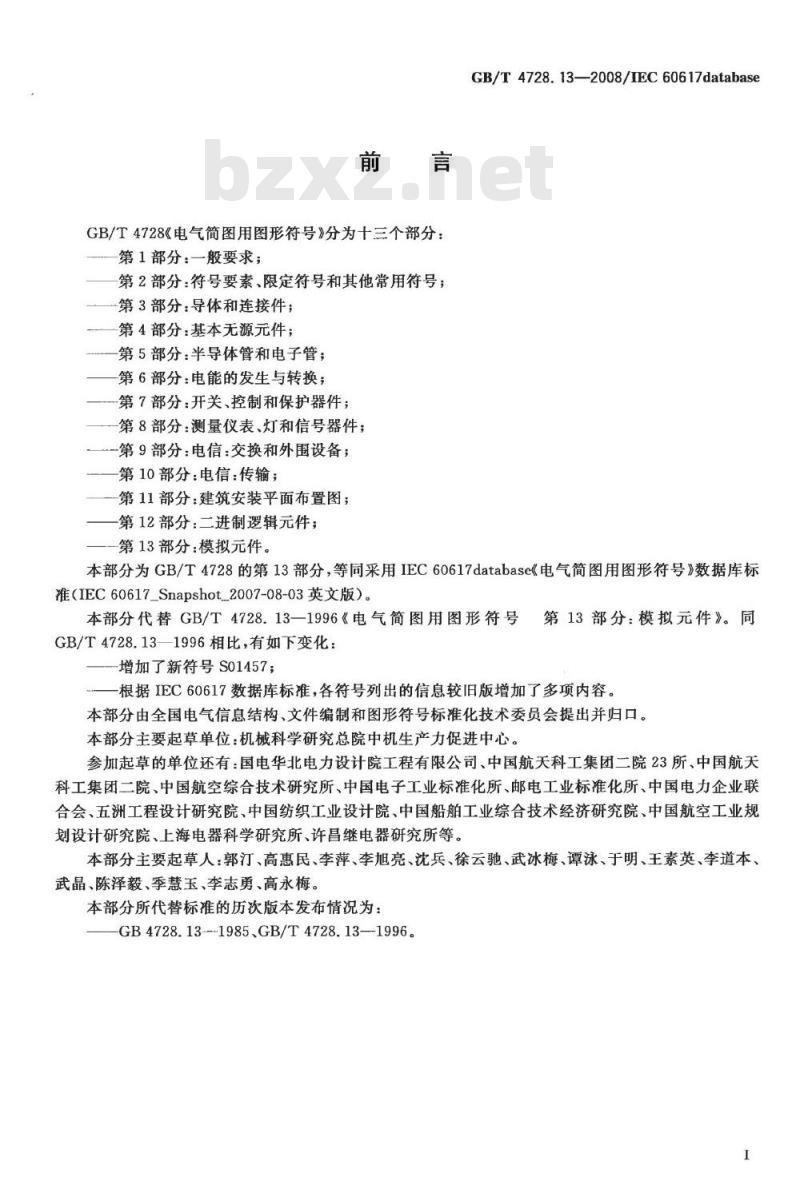

GB/T4728《电气简图用图形符号》分为十三个部分：第1部分：一般要求；
第2部分：符号要素、限定符号和其他常用符号；第3部分：导体和连接件；
—第4部分：基本无源元件；
第5部分：半导体管和电子管；
第6部分：电能的发生与转换；
第7部分：开关、控制和保护器件；第8部分：测量仪表、灯和信号器件：第9部分：电信：交换和外围设备；第10部分：电信：传输；
第11部分：建筑安装平面布置图；第12部分：二进制逻辑元件；
第13部分：模拟元件。
GB/T4728.13—2008/IEC60617database本部分为GB/T4728的第13部分，等同采用IEC60617database《电气简图用图形符号》数据库标（IEC60617_Snapshot_2007-08-03英文版）。本部分代替GB/T4728.13—1996《电气简图用图形符号第13部分：模拟元件》。同GB/T4728.13—1996相比，有如下变化：-增加了新符号S01457；
-根据IEC60617数据库标准，各符号列出的信息较旧版增加了多项内容。本部分由全国电气信息结构、文件编制和图形符号标准化技术委员会提出并归口。本部分主要起草单位：机械科学研究总院中机生产力促进中心。参加起草的单位还有：国电华北电力设计院工程有限公司、中国航天科工集团二院23所、中国航天科工集团二院、中国航空综合技术研究所、中国电子工业标准化所、邮电工业标准化所、中国电力企业联合会、五洲工程设计研究院、中国纺织工业设计院、中国船舶工业综合技术经济研究院、中国航空工业规划设计研究院、上海电器科学研究所、许昌继电器研究所等。本部分主要起草人：郭汀、高惠民、李萍、李旭亮、沈兵、徐云驰、武冰梅、谭泳、于明、王素英、李道本、武晶、陈泽毅、季慧玉、李志勇、高永梅。本部分所代替标准的历次版本发布情况为：GB4728.13---1985、GB/T4728.13—1996。I

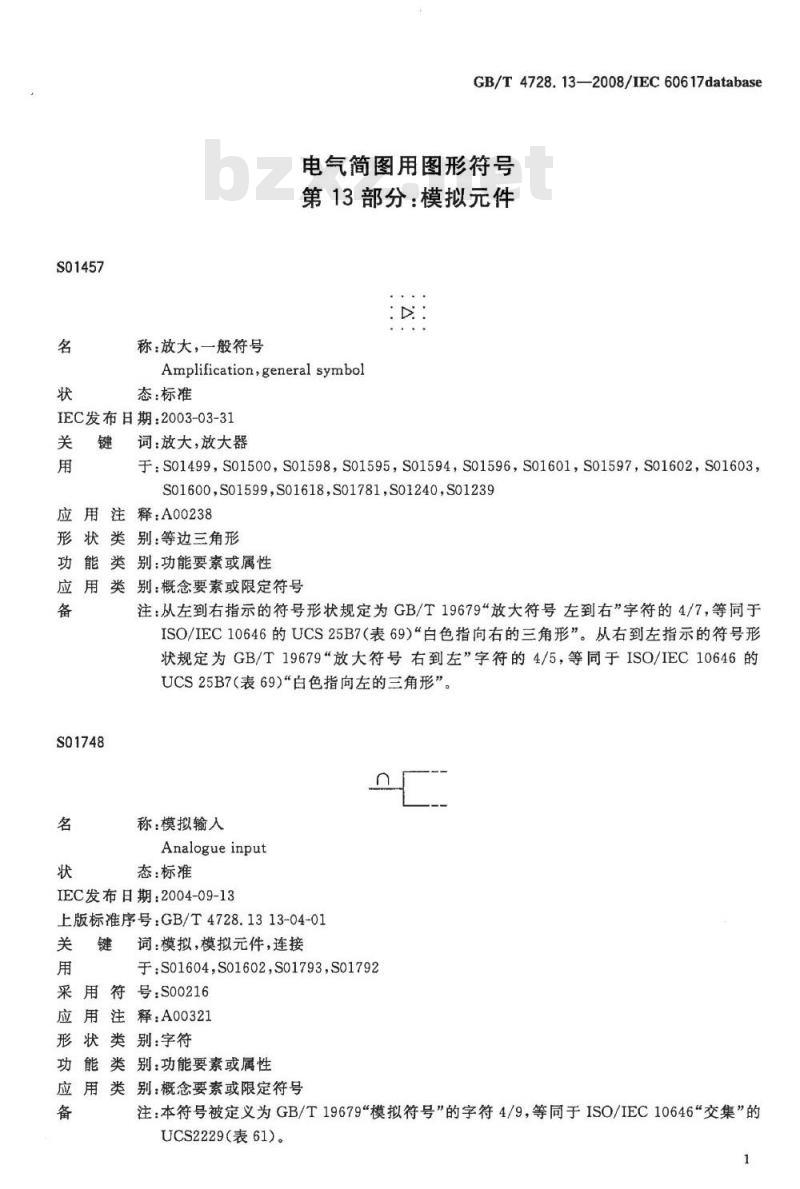

S01457
称：放大，一般符号
GB/T4728.13—2008/IEC60617database电气简图用图形符号
第13部分：模拟元件此内容来自标准下载网
Amplification,general symbol态：标准
IEC发布日期：2003-03-31
词：放大，放大器
于.S01499，S01500,S01598S01595，S01594，S01596，S01601，S01597,S01602，S01603S01600S01599,S01618S01781,S01240.S01239应用注释：A00238
形状类别：等边三角形
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
S01748
注：从左到右指示的符号形状规定为GB/T19679“放大符号左到右”字符的4/7，等同于ISO/IEC10646的UCS25B7（表69）“白色指向右的三角形”。从右到左指示的符号形状规定为GB/T19679“放大符号右到左”字符的4/5，等同于ISO/IEC10646的UCS25B7（表69）“白色指向左的三角形”。称：模拟输人
Analogue input
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-04-01关
词：模拟，模拟元件，连接
于S01604,S01602,S01793,S01792采用符号：S00216
应用注释：A00321
形状类别:字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
注：本符号被定义为GB/T19679“模拟符号”的字符4/9，等同于ISO/IEC10646“交集”的UCS2229(表61)。
GB/T4728.13-2008/IEC60617databaseS01749

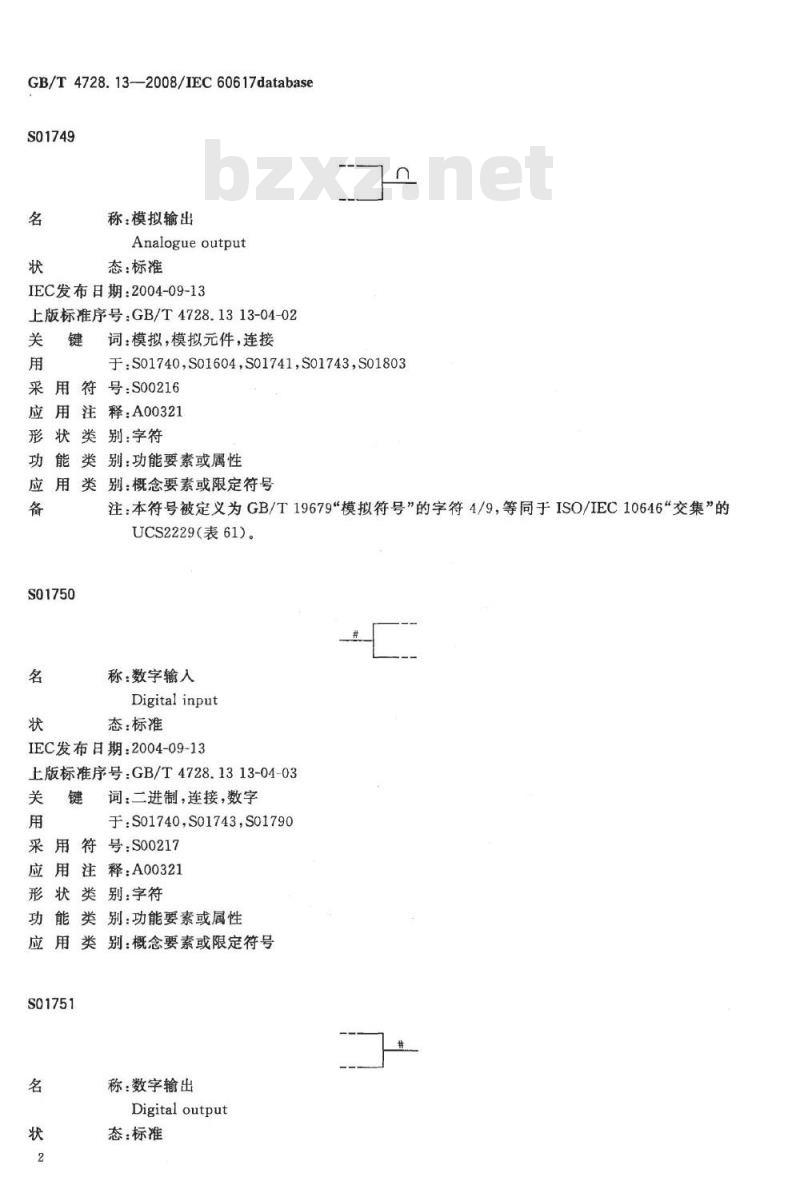

称：模拟输出
Analogue output
态标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-04-02关
词：模拟，模拟元件，连接
于S01740,S01604,S01741,S01743,S01803采用符号：S00216
应用注释：A00321
形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
S01750
注：本符号被定义为GB/T19679模拟符号”的字符4/9，等同于ISO/IEC10646“交集”的UCS2229（表61)。
称：数字输入
Digital input
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-04-03键
词：二进制，连接，数字
于S01740,S01743，S01790
采用符号：S00217
应用注释：A00321
形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号S01751
称：数字输出
Digital output
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-04-04关键词：二进制，连接，数字
采用符号：S00217
应用注释：A00321
形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号S01752

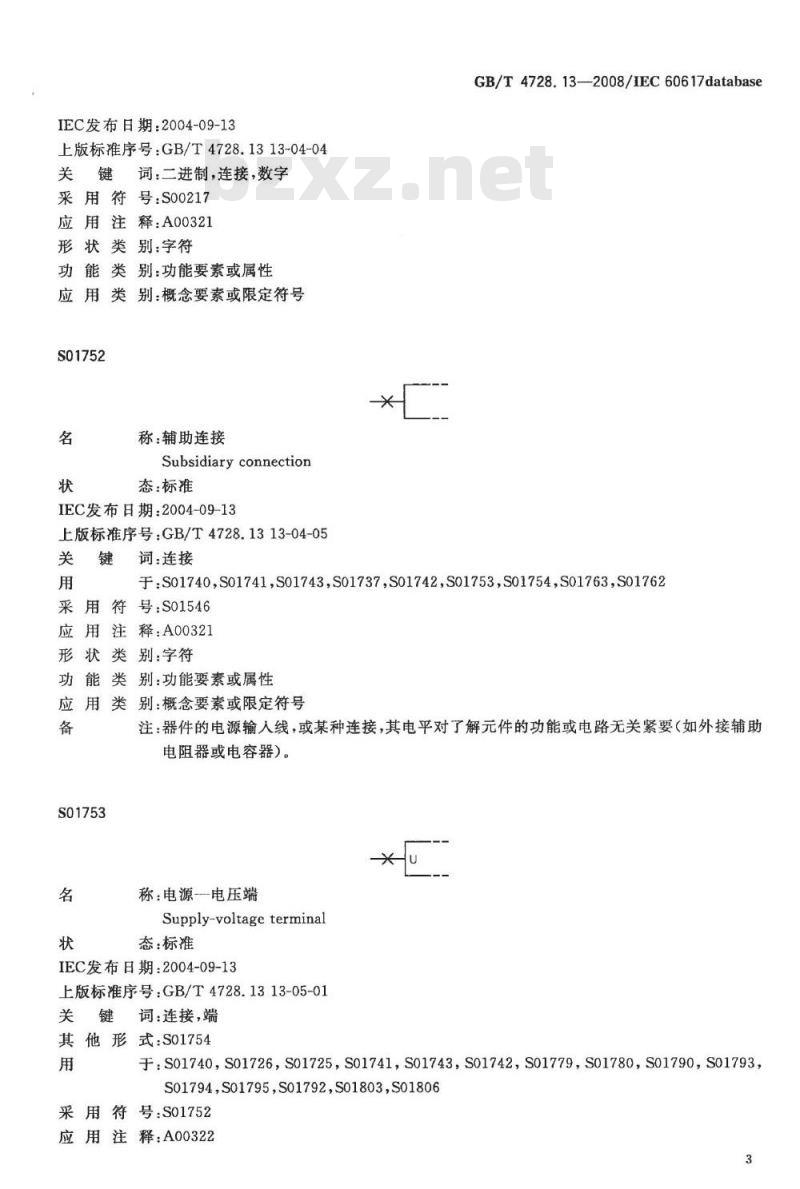

称：辅助连接
Subsidiary connection
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-04-05关键
词：连接
GB/T4728.13—2008/IEC60617database于.S01740,S01741,S01743,S01737,S01742S01753S01754,S01763,S01762采用符号：S01546
应用注释：A00321
形状类别:字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
S01753
注：器件的电源输人线，或某种连接，其电平对了解元件的功能或电路无关紧要（如外接辅助电阻器或电容器）。
称：电源-电压端
Supply-voltage terminal
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-05-01关键
词：连接，端
其他形式：S01754
于:S01740,S01726,S01725，S01741,S01743,S01742，S01779S01780，S01790,S01793,S01794,S01795,S01792,S01803,S01806采用符号：S01752
应用注释：A00322
GB/T4728.13—2008/IEC60617database形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
S01754
注：符号示于左边。
U后可附加极性符号，也可用下列之一代替：带正负号的额定值（如：+5V）；适当的助记符（如：VCCGND）。在图中，电源引出端通常不表示出来。称：电源一电流端
Supply-current terminal
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-05-02键
词：连接，端
其他形式：S01753
采用符号：S01752
应用注释：A00322
形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
S01755
注：符号示于左边。
1后可附加极性符号，也可用下列之一代替：带正负号的额定值（如：10mA)；适当的助记符（如：VCC，GND）。在图中，电源引出端通常不表示出来。UPWR
称：电源一电压输出
Supply-voltage output
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-05-03应用注释：A00322
形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
S01756
注：连接电源的输出端。
GB/T4728.13—2008/IEC60617databaseU或I后可附加极性符号，也可用下列之一代替：带正负号的额定值（如：+5VPWR，1APWR）；适当的助记符（如：VCCPWR，GNDPWR）。如不需要强调是电源输出，可采用符号S01760。IPWR
称：电源-电流输出
Supply-current output
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-05-04应用注释：A00322
形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
S01757
注：连接电源的输出端。
U或I后可附加极性符号，也可用下列之一代替：带正负号的额定值（如：十5VPWR，1APWR）；适当的助记符（如：VCCPWR，GNDPWR）。如不需要强调是电源输出，可采用符号S01760。+REF
称：基准输入
Reference input
态：标准
IEC发布日期：2004-09-13
上版标准序号：IEC60617（ed.2.0）13-05-05用
于：S01741
应用注释：A00322
形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
注：接到基准源的输人端。
星号应用表示基准源参数符号代替（如：U、I、f)。参数符号后可加附加极性符号，也可用下列之一代替：GB/T4728.13—2008/IEC60617database带正负号的额定值（如：+5VREF，10mAREF)；适当的助记符（如：VCCREF，GNDREF)。如不需要强调示基准源输人端，可采用符号S01759。S01758
称：基准输出
Reference output
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-05-06形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
S01759
注：基准源的输出端。
星号应用表示基准源参数符号代替（如：U、I、f)。参数符号后可加附加极性符号，也可用下列之一代替：带正负号的额定值（如：+5VREF，10mAREF)；适当的助记符（如：VCCREF，GNDREF）。如不需要强调示基准源输出端，可采用S01760符号。称：量值输入
Quantity-sensing input
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-05-07应用注释：A00322
形状类别字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
注：所示量值表示信息的输人。星号应用表示信息的量值符号代替（如：U、I、）。量值符号后可附加极性符号，或用下列范围标记或固定值标记之一代替：带正负号的一个或多个额定值（如：+5V、0mA20mA、440Hz）；适当的助记符（如：VCC,GND、A#）。如不标出极性符号，U应省略，否则会引起混淆。如此符号与其他符号（如S01761)组合，则应写在其他符号后面，必要时加方括号。S01760
称：量值输出
Quantity output
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-05-08应用注释：A00322
形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
S01761
注：所示量值表示信息的输出。GB/T4728.13—2008/IEC60617database星号应用表示信息的量值符号代替（如：U、I、f)。量值符号后可附加极性符号，或用下列范围标记或固定值标记之一代替：带正负号的一个或多个额定值（如：+5V、0mA-20mA、440Hz)；适当的助记符（如：VCC、GND、A#）。如不标出极性符号，则U应省略，否则会引起混淆。如此符号与其他符号（如S01761)组合，则应写在其他符号后面，必要时加方括号。称：模拟操作数输入
Analogue operand input
态标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-05-09用
手：S01779,S01780
应用注释：A00322
形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
SO1762
注：示出X输入。
此输入表示一个可执行二个或多个模拟功能的操作数。对于模拟操作数，应用字母X和Y表示。如有两个以上操作数，也可以用其他字母，在不会引起混淆的情况下，也可加后缀。7
GB/T4728.13--2008/IEC60617database名
称：外接辅助电路或电路元件的引出端Terminal to be externally connected to a subsidiary circuitor circuit element
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-05-10采用符号：S01752
应用注释：A00322
形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
S01763
注：（引出端）示于左面。
EXT应以其他代号代替，如：
RX电阻器；
CX电容器；
RCX电阻器和电容器；
XTAL晶体。
如不会引起混淆，本符号也可不示出辅助连接符号（符号S01752）。如需指明极性，可加十或一作为符号后缀。称：内接辅助电路或电路元件的引出端Terminal of a subsidiary internal circuit or circuit component态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-05-11采用符号：S01752
应用注释：A00322
形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
注：引出端）示于左面。
INT应以其他代号代替，如：
RINT电阻器；
CINT电容器；
RCINT电阻器和电容器；
XTALINT晶体。
如不会引起混淆，本符号也可不示出辅助连接符号（符号S01752）。如需指明极性，可加十或一作为符号后缀。S01764
称：调整端
Adjustment terminal
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-05-12用
GB/T4728.13—2008/IEC60617database于：S01602，S01779，S01784，S01780，S01783，S01787，S01786，S01785，S01788,S01794,S01799
应用注释：A00322
形状类别：字符
功能类别:功能要素或属性
应用类别：概念要素或限定符号备
S01765
注：(引出端)示于左面。
A*应用ADJ代替，或只把星号以受到调整的量值符号代替。推荐用下列符号来表示所列量值：B—偏置；
CL——限流；
f—频率；
U或V-
重或中
称：补偿端
滞后；
放大系数；
失调，偏移；
功率；
转换或变化；
对称；
温度；
电压；
波形；
-阻抗；
相位。
Compensation terminal
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-05-13用
于：S01784,S01787,S01786,S0179o,S01794,S018039
GB/T4728.13--2008/1EC60617database应用注释：A00322
形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
S01766
注：（引出端）示于左面。
C*应用CPN代替，或只把星号以受调整的量值符号代替。X应以产生需要调整或补偿的量值符号代替。建议用下面的符号来代替星号或X：B
一偏置；
-限流；
f频率；
H—滞后；
m—--放大系数;
OFS--失调，偏移；
P---功率；
SR-转换或变化；
SYM---对称；
T--——温度；
U或V--—电压；
WF—-波形；
-阻抗；
平或中一相位。
称：Zm输人（模拟）
Zm-input (analogue)
态：标准
IEC发布日期：2004-09-13
上版标准序号：GB/T4728.1313-05-14关键词：关联标记，互联关联
采用符号：S01554
应用注释：A00276，A00289,A00322形状类别：字符
功能类别：功能要素或属性
应用类别：概念要素或限定符号备
注：模拟影响Zm输人或Zm输出将其信号电平强加于受其影响的模拟输入或模拟输出。这些符号含有用标识序号取代“m的关联标记的应用，方法说明见A00276和A00289。数字影响Zm输入和Zm输出，见S01554。
