ICS 21.060.60

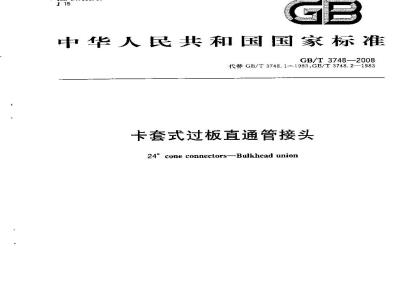

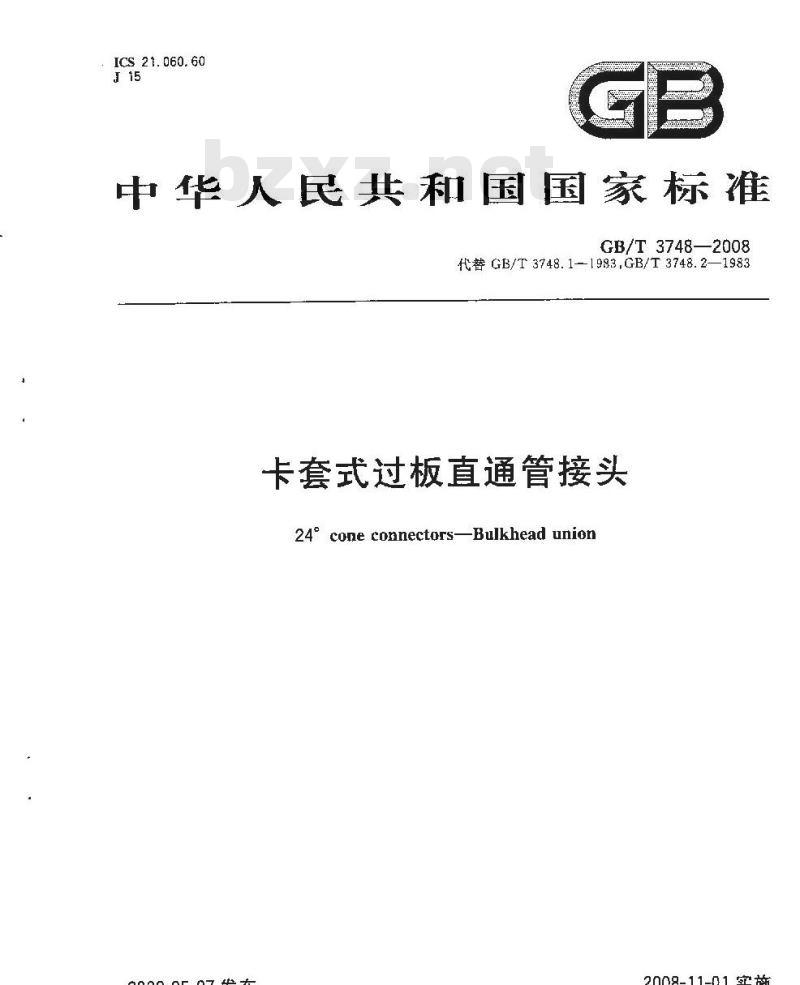

中华人民共和国国家标准
GB/T3748—2008
代替GB/T3748.1—1983,GB/T3748.2—1983卡套式过板直通管接头
24° cone connectors-Bulkhead union2008-05-07发布
2008-11-01实施

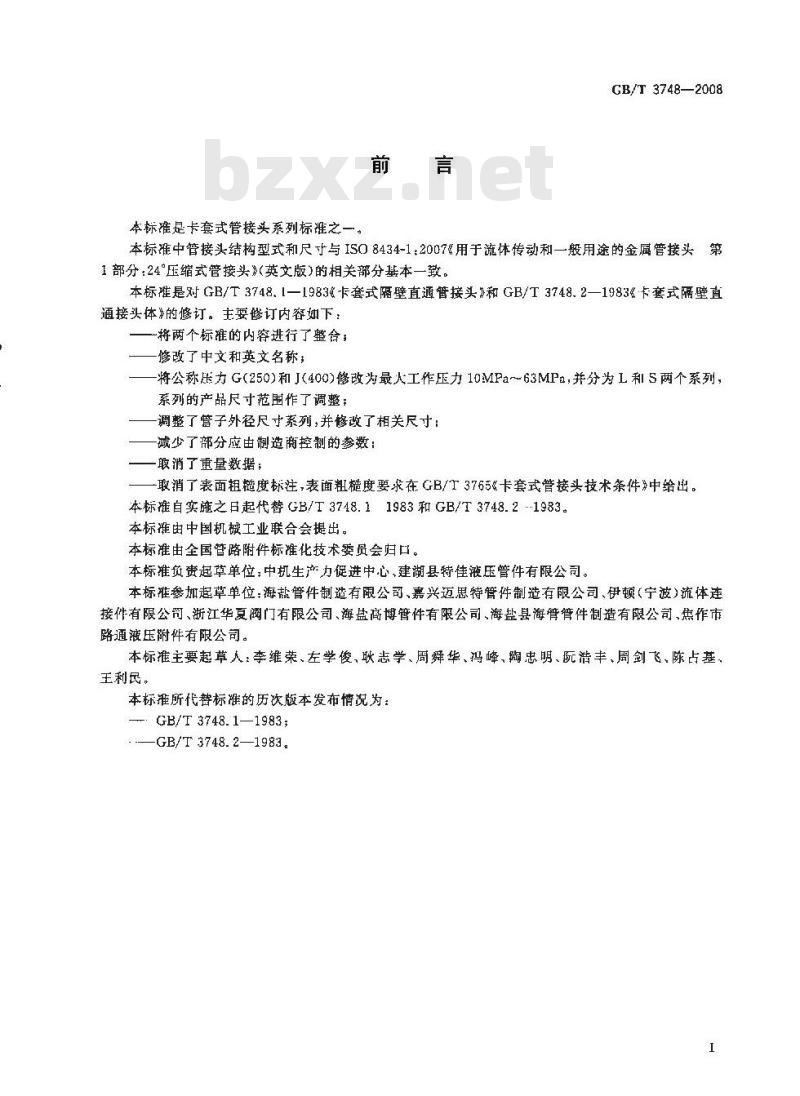

本标准是卡套式管接头系列标准之一。前言
GB/T 3748—2008
本标中管接头结构型式和尺寸与IS08434-1：2007“用于流体传动利一般用途的金属管接头第1部分：24°压缩式管接头》(英文版)的相关部分基本一致。本标准是对GB/T3748.1—1983《卡套式隔壁直通管接头》和GB/T3748.2—1983《卡套式隔壁直通接头体\的修订。主要修订内容如下：将两个标准的内容进行了整合，修改了中文和英文名称；
将公称服力G(250)和J(400)修改为最人工作压力10MPa~～63MPa，并分为L和S两个系列，系列的产品尺寸范围作了调整：调整了管子外径尺寸系列，并修改了相关尺寸：减少了部分应由制造商控制的参数：取消了重量数据；
-取消了表面粗糙度标注，表面粗糙度要求在GB/T3765卡套式管接头技术条件中给出。本标准自实施之日起代替GB/T3748.11983和GB/T3748.2--1983。本标推由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准负责起草单位；中机生产力促进中心、建湖县特佳液压管件有限公司。本标准参加起草单位：海献管件制造有限公司、嘉兴迈思特管件制造有限公司、伊顿（宁波）流体连接件有限公司、浙江华夏阀门有限公司、海盘高博管件有限公司、海盐县海管管件制造有限公司，焦作市路通液压附件有限公司。
本标准主要起草人：李维荣、左学俊、耿志学、周舜华、冯峰、陶忠明、阮浩丰、周剑飞、陈占基、王利民。
本标准所代替标准的历次版本发布情况为：-. GB/T 3748.1—1983;
—GB/T 3748.2—1983。

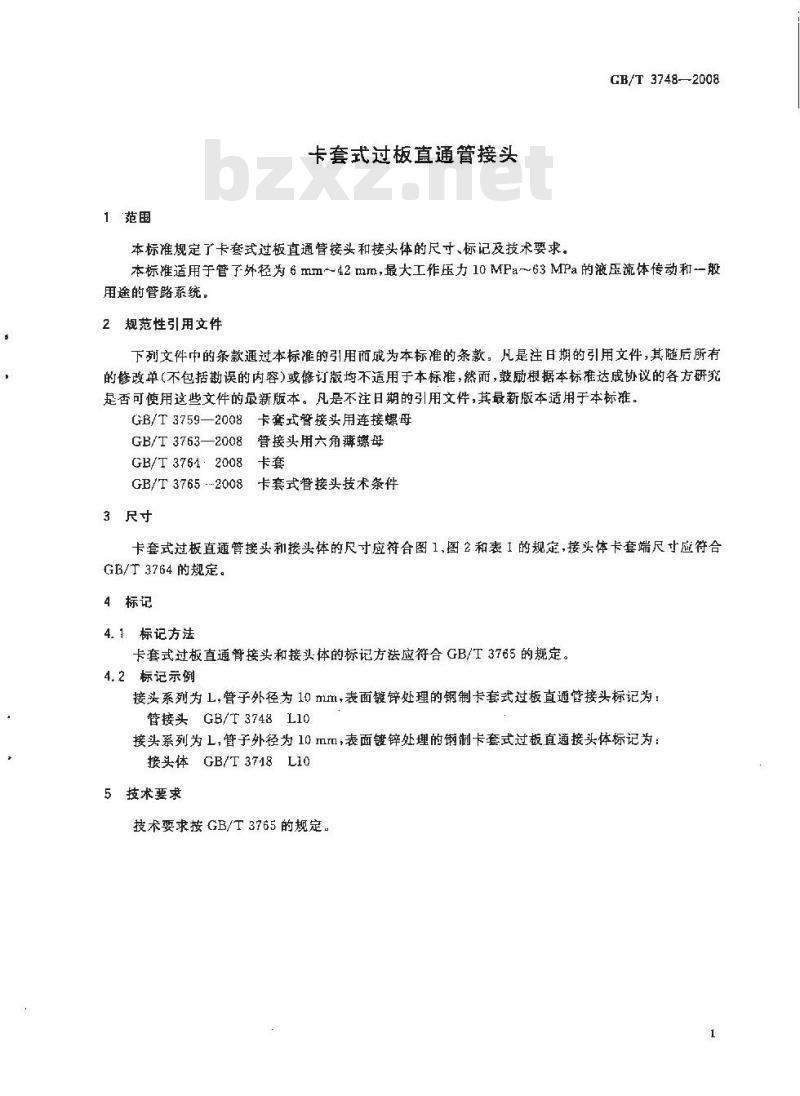

1范围
卡套式过板置通管接头
本标准规定了卡套式过板直通管接头和接头体的尺寸、标记及技术要求。CB/T 3748-2008
本标准适用于管了外径为6mm~42mm，最大工作压力10MPa～63MPa的液压流体传动和般用途的管路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标。GB/T3759—2008卡套式臂接头用连接螺母GB/T 3763—2008
管接头用六角薄螺母
GB/T3761:2008卡套
GB/T37652008卡套式管接头技术条件3尺寸
卡套式过板直通管接头和接头体的尺寸应符合图1、图2和表1的规定，接头体卡套端尺寸应符合GB/T 3764 的规定。
4标记
4.1标记方法
卡套式过板直通管接头和接头体的标记方法应符合GB/T3765的规定。4.2标记示例
接头系列为L，管子外径为10mm，表面镀锌处理的钢制卡套式过板直通管接头标记为：管接头GB/T 3748L10
接头系列为L，管子外径为10mm，表面镀锌处理的钢制卡套式过板直通接头体标记为：接头体GB/T3748L10
5技术要求
技术要求按GB/T3765的规定。
GB/T 3748—2008
注：a≤16 mm
[GB/T 3763-2006

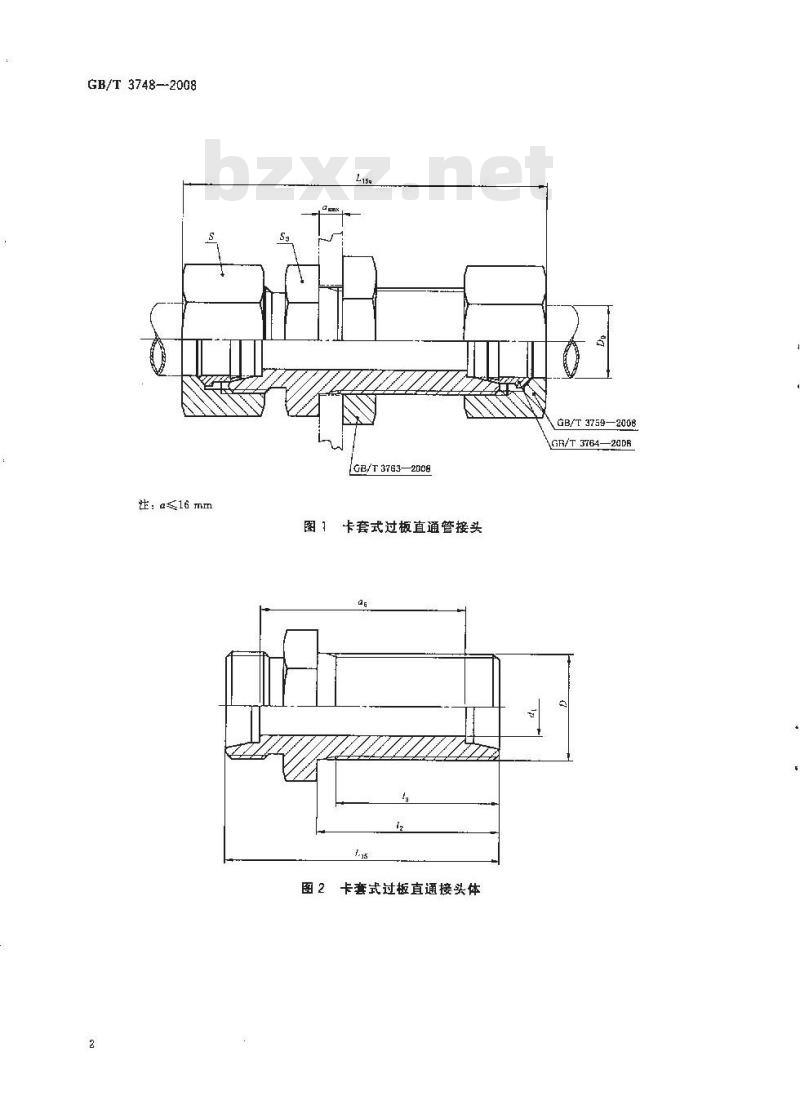

图1卡套式过板直通管接头
卡套式过板直通接头体
GB/T3759—2008
GR/T3764—20DB免费标准bzxz.net
压力/

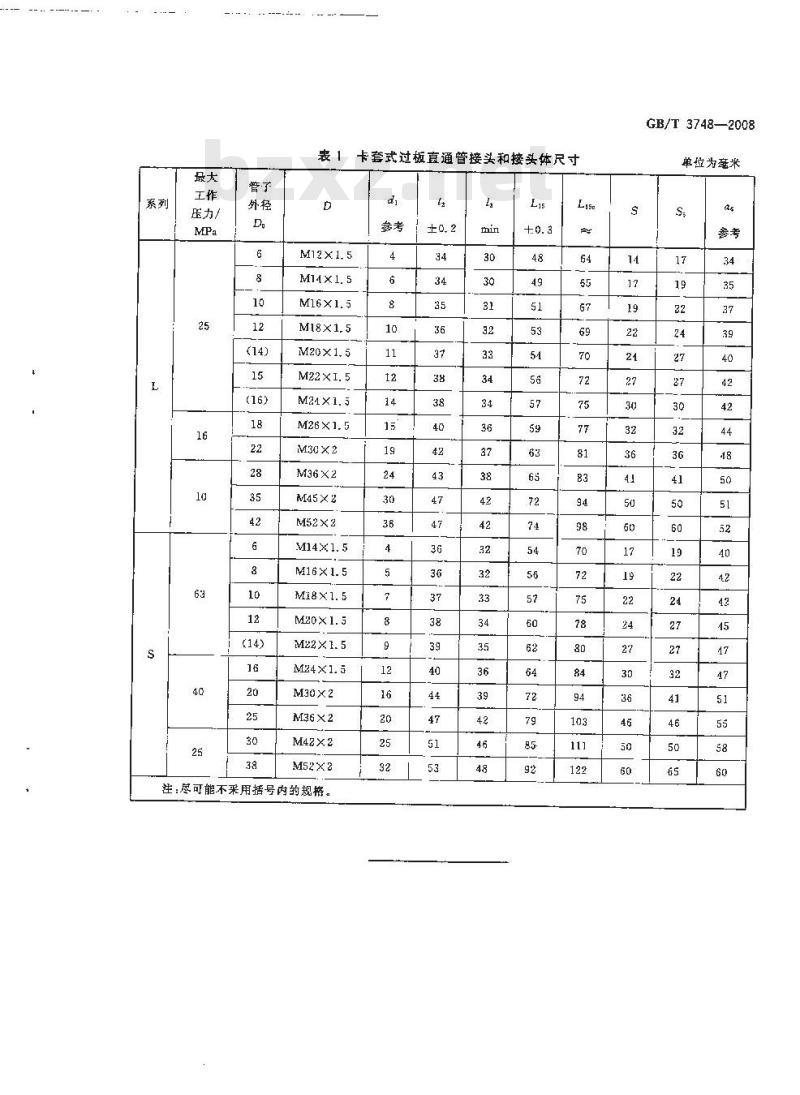

卡套式过板直通管接头和接头体尺寸a
M45×2
M30×2
M36×2
M4z×2
注：尽可能不采用措号内的规格。4
GB/T3748-—2008
单位为毫米
