GB/T 3756-2008
基本信息
标准号： GB/T 3756-2008
中文名称：卡套式锥密封组合直通管接头
标准类别：国家标准(GB)
标准状态：现行
发布日期：2008-05-07
实施日期：2008-11-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：443540
标准分类号
标准ICS号：机械系统和通用件>>紧固件>>21.060.60环、套管、管接头、承插
中标分类号：机械>>通用零部件>>J15管路附件
关联标准
出版信息
出版社：中国标准出版社
书号：155066·1-32304
页数：8页
标准价格：10.0 元
计划单号：20060779-T-604
出版日期：2008-08-01
相关单位信息
首发日期：1983-06-17
起草人：李维荣、徐长祥、李俊英、周舜华、耿志学、陶忠明、左学俊、阮浩丰、周剑飞、王利民
起草单位：中机生产力促进中心、海盐管件制造有限公司、伊顿（宁波）流体连接件有限公司等
归口单位：全国管路附件标准化技术委员会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国机械工业联合会
标准简介
本标准规定了卡套式锥密封组合直通管接头和接头体的尺寸、标记及技术要求。本标准适用于管子外径为6mm～42mm，最大工作压力10MPa～63MPa的液压流体传动和一般用途的管路系统。 GB/T 3756-2008 卡套式锥密封组合直通管接头 GB/T3756-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
ICS 21. 060. 60
中华人民共和国国家标准
GB/T3756—2008
代替GB/T 3756.1—1983GB/T 3756.2--1983卡套式锥密封组合直通管接头
24° cone connectors--Swivel stud straight adapter withO-ring with stud end
2008-05-07发布
2008-11-01实施
本标准是卡套式管接头系列标准之一。前言
GB/T 3756-2008
本标准中管接头结构型式和尺寸与ISO8434-1：2007≤用于流体传动和一般用途的金属管接头第1部分：24压缩式管接头》（英文版)的相关部分基本一致。本标准是对GB/T3756.1—1983《-卡套式对接直通管接头》和GB/T3756.21983卡套式对接直通接头体\的修订。主要修订内容如下：一将两个标准的内容进行了整合修订，取消了原标准规定的型式与尺寸，规定了卡套式链密封组合直通臂接头型式与尺寸；
：一修改了中文和英文名称，
本标推使用GB/T3756一2008的标准编号，意在体现卡套式管接头标准的系列性，但本标推的接头型式与原标准的接头型式并不互换。本标准自实施之日起代替GB/T3756.1-1983和GB/T3756.2—1983本标准由中国机械工业联合会提出。本标难由全国管路附件标准化技术委员会归口，本标准负责起草单位：中机生产力促进中心。本标准参加起草单位：海盐管件制造有限公司、伊顿（宁波）流体连接件有限公司、嘉兴迈思特管件制造有限公司、建湖县特佳液压管件有限公司、海盐高博管件有限公司、海盐县海管管件制造有限公司、浙江华夏阀门有限公司、焦作市路通液压附件有限公司。本标主要起草人：李维荣、徐长祥、李俊英、周舜华、耿志学、隔忠明、左学俊、阮浩丰、周剑飞、王利民。
本标推所代替标准的历次版本发布情况为：GB/T 3756. 1--1983;
- -GB/T 3756.2—1983.
1范围
卡套式锥密封组合直通管接头
本标准规定了卡套式锥密封组合直通管接头和接头体的尺寸，标记及技术要求。GB/T3756—2008
本标准适用于管子外径为6mm~42mm，最大工作压力10MPa～63MPa的液压流体传动和--股用途的管路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3758—2008卡套式管接头用锥密封焊接接管GB/T3759—2008卡套式管接头用连接螺母GB/T 3764—2008卡套
GB/T3765—2008卡套式管接头技术条件GB/T19674.2-2005液压管接头用爆纹油口和柱端填料密封柱端（A型和E型）3尺寸
带F型柱端的卡套式锥密封组合直通管接头的尺寸应符合图1和表1的规定，F型柱端型式尺寸应符合GB/T3765附录A的规定。
带E型柱端的卡套式催密封组合直通管接头的尺寸应符合图2和表2的规定，E型柱端型式尺寸应符合GB/T19674.2的规定。
卡套端尺寸应符合GB/T3764的规定。4标记
4.1标记方法
卡套式锥密封组合直通管接头的标记方法应符合GB/T3765的规定。4.2标记示例
接头系列为L，管子外径为10mm，普通螺纹（M)F型柱端，表面镀锌处理的钢制卡套式锥密封纽合真通管接头标记为：
管接头GB/T3756
5技术要求
技术要求按GB/T3765的规定。
GB/T3756—2008

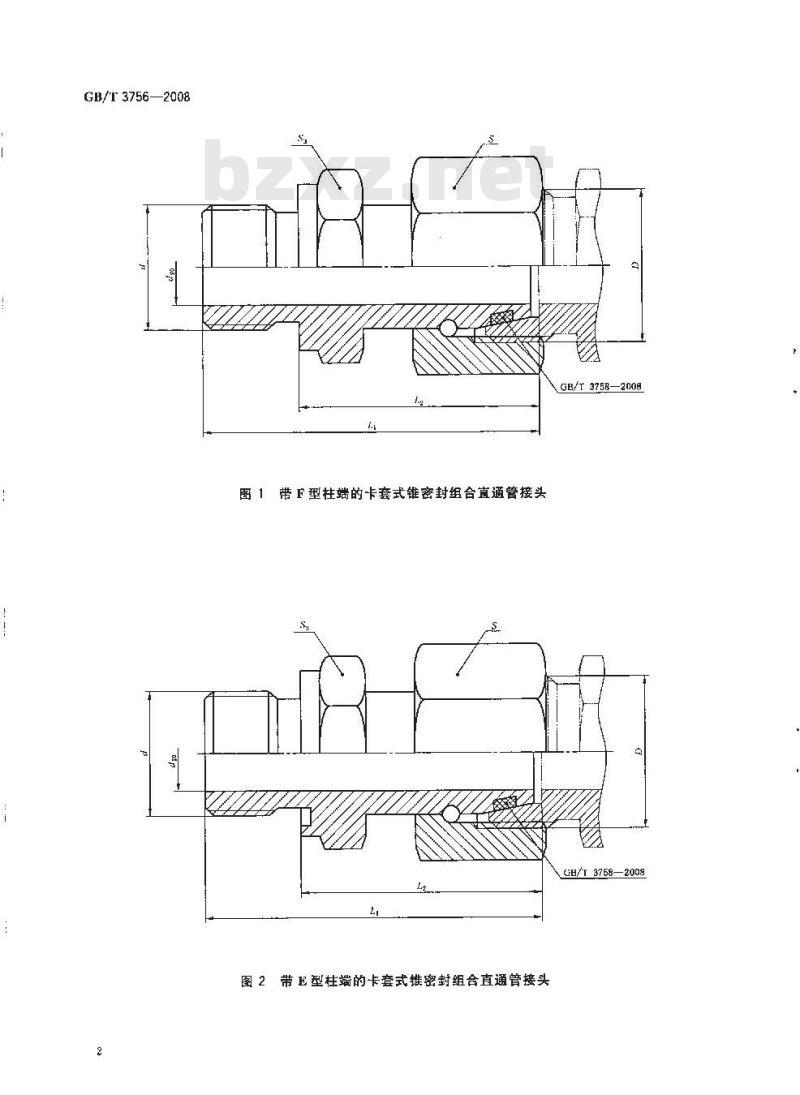

图1带F型柱的卡套式锥密封组台直通管接头图2带E型柱端的卡套式锥密封组合直通管接头GB/T3758—2008
GE/T3758—2009
医力！
带F型柱端的卡套式锥密封组合直通管接头尺寸表1
管子外径
M12× 1. 5
[M22×1.5
M45×2
M24 ×1. 5
M36×2
M52×2
注;尽可能不采用括号内的规格。可为46mm。
M20 × 1. 5
M42×2
M18×2
M12×1. 5
M14×1. 5
M18×1, 5
M22×1, 5
M27×2
M33×2
M42×2
GB/T 3756—2008
单位为畜米
GB/T 3756—2008
，可为46mm。
表2带E型柱端的卡套式锥密封组合直通管接头尺寸La
普子外径
GB/T3756-2008
M36×2
M45×2
M24×1, 5
M30×2
M36×2
M42×2
M48×2
M33×2
单位为毫米
版权专有
侵权必究
书号：1550661-32301此内容来自标准下载网
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
