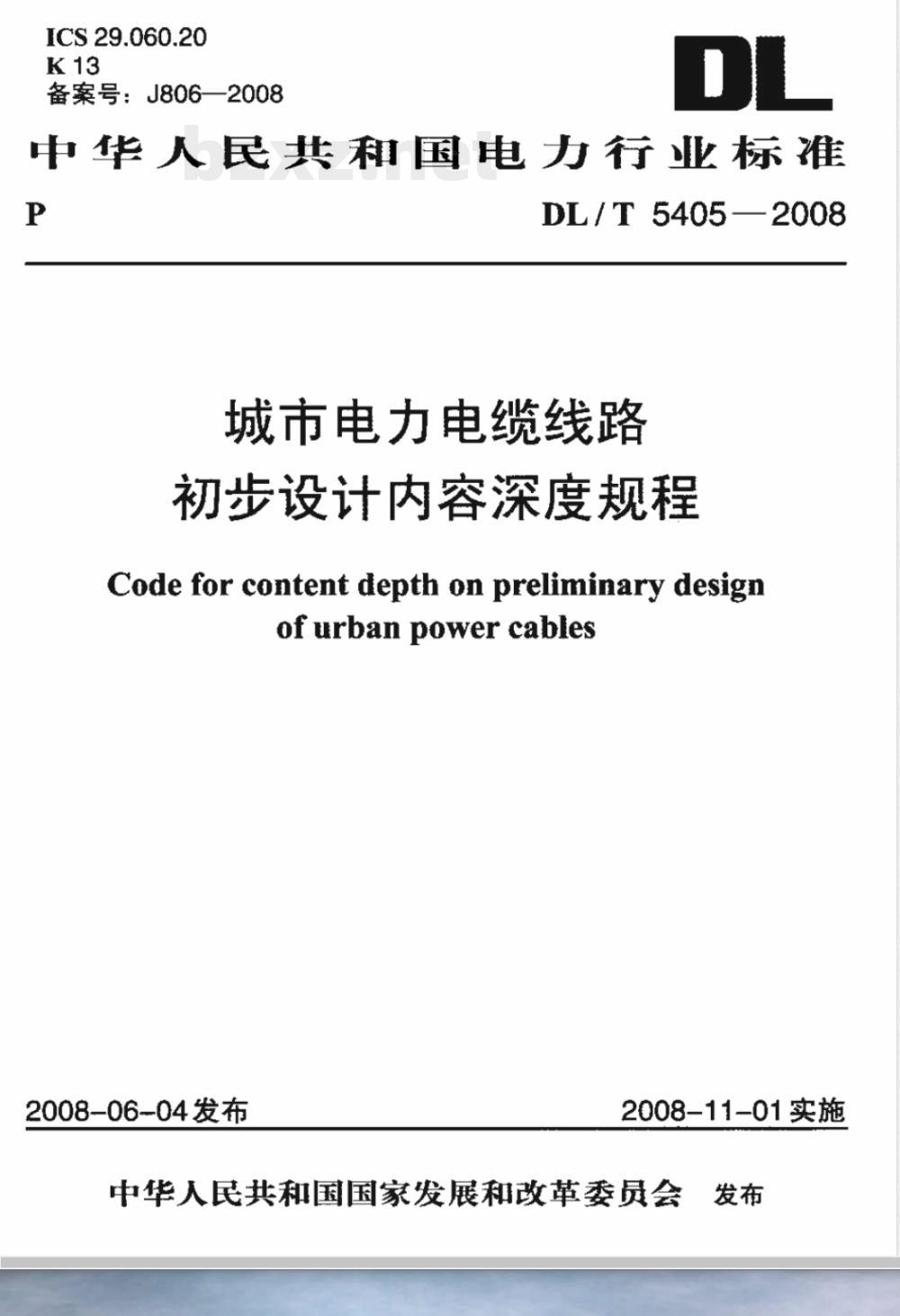

DL/T 5405-2008城市电力电缆线路初步设计内容深度规程

ICS29.060.20
备案号：J806—2008
中华人民共和国电力行业标准
DL/T54052008
城市电力电缆线路
初步设计内容深度规程
Code for content depth on preliminary designofurbanpowercables
2008-06-04发布
2008-11-01实施
中华人民共和国国家发展和改革委员会发布前言

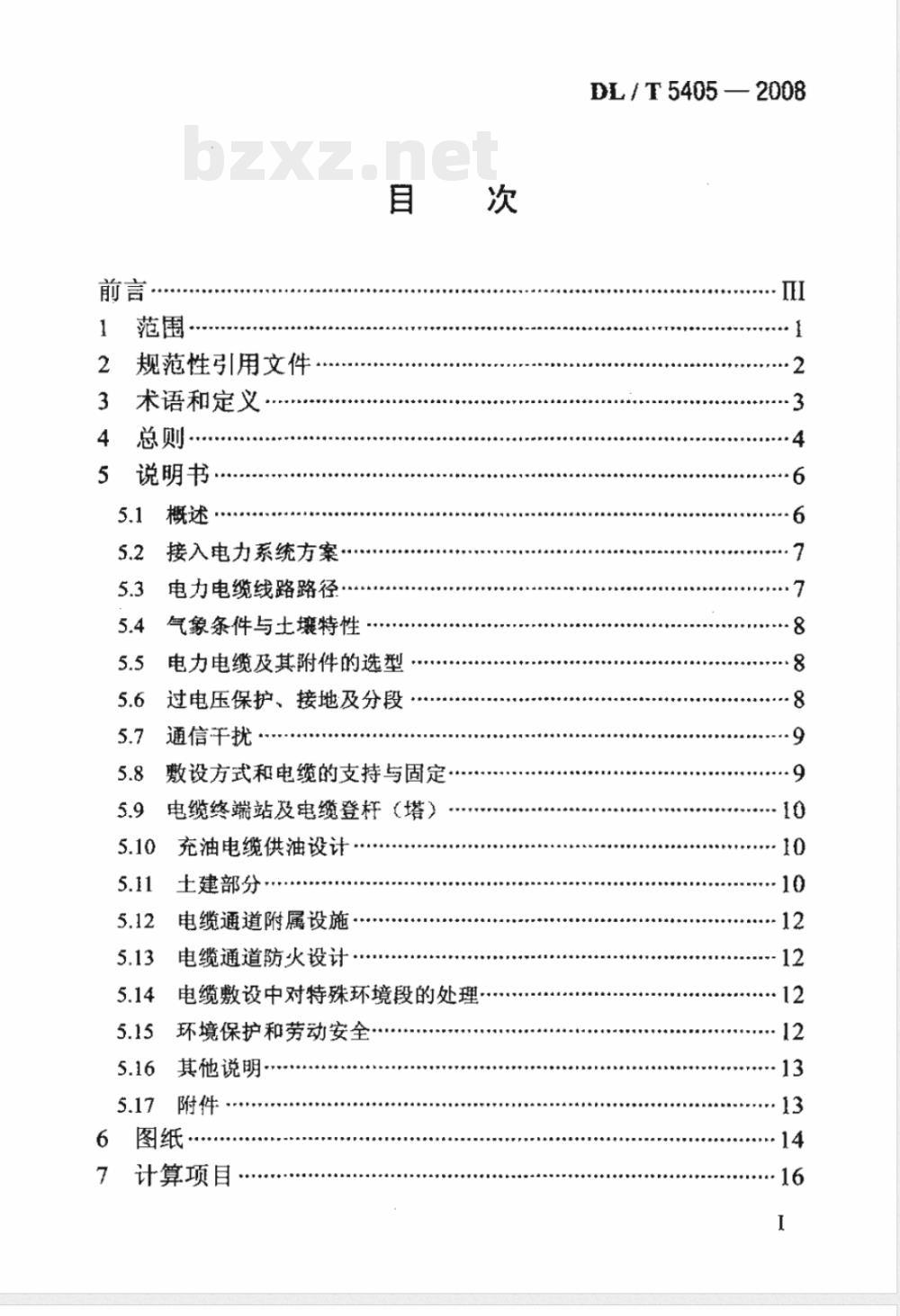

范围·
规范性引用文件，
术语和定义
说明书…
概述：
接入电力系统方案
电力电缆线路路径
气象条件与土壤特性：
电力电缆及其附件的选型…
过电压保护、接地及分段
通信干扰·
敷设方式和电缆的支持与固定·电缆终端站及电缆登杆（塔）
充油电缆供油设计
土建部分
电缆通道附属设施
电缆通道防火设计：
电缆敷设中对特殊环境段的处理环境保护和劳动安全
其他说明
计算项目
DL/T5405—2008
DL/T5405—2008
8主要设备材料清册
9概算书
9.1编制说明部分
9.2编制概算书
条文说明
DL/T5405-2008
本标准是根据《国家发展改革委办公厅关于印发2007年行业标准修订、制定计划的通知》（发改办工业[2007」1415号文）的要求编制的。
本标准由中国电力企业联合会提出本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。
本标准主要起草单位：北京电力设计院。本标准参加起草单位：上海电力设计院有限公司。本标准起草人：夏泉、欧阳晓梅、魏妍萍、方浩、孙瑞亭、谭雷、韩晓鹏、周武英。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。班

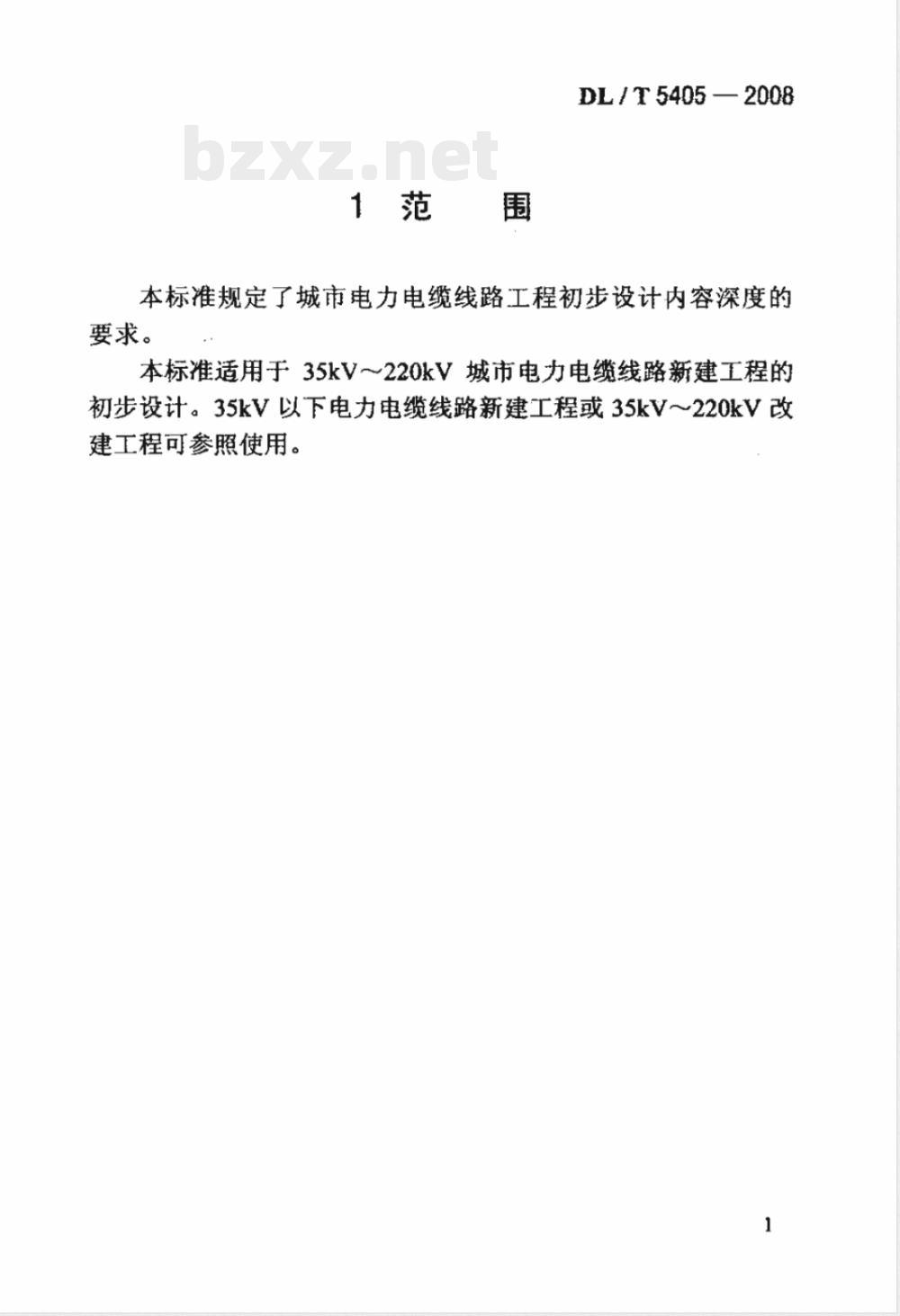

1范围
DL/T5405—2008
本标准规定了城市电力电缆线路工程初步设计内容深度的要求。
本标准适用于35kV220kV城市电力电缆线路新建工程的初步设计。35kV以下电力电缆线路新建工程或35kV～220kV改建工程可参照使用。
DL/T5405-2008
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50217电力工程电缆设计规范
DL/T5221城市电力电缆线路设计技术规定2
3术语和定义
下列术语和定义适用于本标准。3.0.1
电缆通道cablecorridor
直埋、排管、电缆沟、电缆隧道的总称。DL/T54052008
DL/T5405--2008
4总则
4.0.1设计文件应遵守国家及其有关部门颁发的设计文件编制和审批办法的规定。
4.0.2应执行国家规定的基本建设程序。批准或上报的可行性研究报告和设计基础资料（包括接入系统的审批文件）是初步设计的前提条件。
4.0.3设计文件应贯彻国家各项技术方针、政策及上级部门对工程建设的批示：并应符合GB50217和DL/T5221的有关规定。4.0.4初步设计内容深度应达到下列要求：设计方案的优化比较和论证，确定推荐方案：路径及其相关协议的落实：
主要设备及材料估算：
工程投资控制；
施工图设计的依据。
初步设计内容应包括下列部分：说明书；
图纸：
主要设备材料清册；
概算书；
勘测报告（水文气象、工程地质报告）（必要时）；工程有关技术专题报告（必要时）。初步设计说明书内容一般包括下列部分：概述；
接入电力系统方案：
电力电缆线路路径：
气象条件与土壤特性；
电力电缆及其附件的选型；
过电压保护、接地及分段；
通信于扰；
敷设方式和电缆的支持与固定：电缆终端站及电缆登杆（塔）；充油电缆供油设计：
土建部分；
电缆通道附属设施：
电缆通道防火设计；
电缆敷设中对特殊环境段的处理；环境保护和劳动安全：
其他说明；
附件。
DL/T54052008
DL/T5405—2008
设计依据
5说明书
5.1概述
设计中贯彻相关国家政策、法规和规章：设计委托文件或设计中标通知书；批准的可行性研究报告及可行性研究批复文件（注明文号3
和名称)；
与工程建设有关的其他重要文件：规划意见书等文件。
建设规模
电缆线路的起汽点、额定电压、传输功率、线路长度和回路数，
分期建设的情况。
电缆通道结构形式及其长度、工作井的型式与数量。电缆终端站或电缆登杆（塔）的规模和数量。5.1.3订
设计范围
说明本设计应包括的范围和内容、外部协作项目、设计的分工界限，以及编制工程概算情况。5.1.4
主要技术经济特性
电缆线路的型号和长度，回路数；电缆附件的类型及数量：
沿线水文、地质情况、交通概况和主要交叉穿越情况；电缆通道长度、建设方式及其结构形式：工作井的数量及其分布情况；
电缆终端站或电缆登杆（塔）的规模及数量：电缆线路综合投资，本体投资和每公里造价：8电缆通道主要材料每公单用量。5.1.5工程造价分析
5.2接入电力系统方案
说明地区概况及地区电网现状。说明工程建设必要性。
简述批复的接入电力系统方案。论述该地区其他电缆线路的规划。DL/T54052008
论述两端发电厂或变电站进出线规划。5.3电力电缆线路路径
5.3.1．电缆线路路径选择应遵循下列原则：1与城市总体规划相结合，与各种市政管线和其他市政设施统一安排，且应征得城市规划部门认可；2避免电缆遭受机械性外力、过热、腐蚀等危害；3满足安全要求条件下，使电缆长度较短：4
便于敷设和维护；
5宜避开将要挖掘施工的地方。
描述变电站、电缆终端站的电缆进出线位置、方向，新建5.3.23
电缆通道与已有、拟建电缆通道相互关系，远近期过渡方案。5.3.3电缆线路路径方案应包括以下内容，1各路径方案沿线地形、地质、水文、林区、主要河流、铁路、地铁、二级以上公路、城镇规划、环境特点、特殊障碍物等2工作并的型式与分布情况；
地质、水文资料来源：
沿线协议情况；
电缆线路特殊地段及采取的处理措施：各方案技术经济比较与论证结果：简要说明路径推荐方案。
DL/T54052008
5.4气象条件与土壤特性
5.4.1气象资料的来源：包括气象台（站）的名称。5.4.2路径所经地区最高气温、最低气温、年平均气温、雷暴日数、风速、日照、土壤冻结深度及覆冰厚度等。5.4.3路径所经地区地震烈度。
5.4.4列出本工程所处环境温度和土特性。5.5电力电缆及其附件的选型
5.5.1电缆选型
1根据系统要求的输送容量、系统最大短路电流时热稳定要求、工程特点、敷设环境和以往工程运行经验确定电缆截面和型号；
2充油电缆截面和型号规格确定还要考虑电缆稳态最高、最低工作油压。
5.5.2根据系统短路热稳定条件和接地方式的要求，确定交叉互联线、接地线截面和型号以及护层保护器型号。5.5.3电缆附件选型：
1根据电压等级、电缆绝缘类型、安置环境、污移等级、作业条件、工程所需可靠性和经济性等要求说明电缆附件的型号规格；
2电缆附件包括终端头、中间接头、交叉互联箱、接地箱、交义互联电缆、接地电缆、护层保护器等。5.6过电压保护、接地及分段
