ICS23.040.60
中华人民共和国国家标准
GB/T14383—2008
代替GB/T14383-1993GB/T14626--1993锻制承插焊和螺纹管件
Forged fittings,socket-welding and threaded2008-05-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-11-01实施
GB/T14383-—2008
2规范性引用文件
品种与代号
管件级别
特殊的连接型式
接管尺寸
订货内容
形状、尺寸与公差·
热处理
表面防护与包装
16产品质量证明书
附录A（资料性附录）
附录B（规范性附录）
附录C(规范性附录)
本标准与ASMEB16.11:2005章条编号对照表与管件连接的管子尺寸
附加要求
本标准修改采用ASMEB16.11：2005《锻制承插焊和螺纹管件》（英文版）。GB/T14383—2008
本标准根据ASMEB16.11：2005重新起草。为了方便比较，在资料性附录A中列出了本标准与ASMEB16.11：2005条款的对照一览表。根据我国工业管道的发展情况及产品的使用、制造情况，本标准在采用ASMEB16.11：2005时进行了修改。这些技术性差异及其原因主要有：根据我国工业管道产品标准的现状，将ASMEB16.11：2005中引用相关标准的技术要求及检验试验内容列人本标准中；
在ASMEB16.11:2005原有品种之外，保留了GB/T14383--1993中的承插焊45°三通为了保证安装，根据我国现行钢管外径偏差，本标准修订了承插孔径尺寸，如：DN15本标准承插孔径为21.9，ASMEB16.11:2005中为21.8；DN20本标准承插孔径为27.3，ASMEB16.11:2005中为27.2；
在接管外径方面，考虑到GB/T14383-1993中的B系列外径还有少量使用，故保留了这种接管外径，在本标准中列为不推荐使用的Ⅱ系列；一为避免产品名称的混和方便采购信息的电子化应用，增加了每种产品的代号；为了使用方便，在附录B中列出了与管件连接的管子外径及壁厚表。按照我国产品标准编写规定，本标准与ASMEB16.11：2005相比，还作了以下编辑性修改：主要技术内容与ASMEB16.11基本一致，但编写格式不同；对图表中的个别符号进行了修订。本标准代替GB/T14383---1993《锻钢制承插焊管件》和GB/T14626-1993《锻钢制螺纹管件》，因为随着工业管道技术的发展和生产实践的情况，这两项标准的部分条款和参数已不适用。本标准与GB/T14383—1993、GB/T14626—1993相比主要变化如下：一修订了承插孔径尺寸；
采用了与ASMEB16.11相同的管件级别代号；一增加了订货内容的条款和选择性的附加要求；一在品种上，增加了内外螺纹弯头，并扩大了管件的规格；一对制造、热处理、检验、试验、标志和产品质量证明书等要求进行了修订。本标准实施之日起代替GB/T14383-1993、GB/T14626—1993。本标准的附录A为资料性附录，附录B、附录C为规范性附录。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准负责起草单位：江苏海达管件有限公司、江阴市南方管件制造有限公司。本标准参加起草的单位：中机生产力促进中心、江阴金童石化管件有限公司、盐城福吉特管件有限公司。
本标准主要起草人：郭顺显、李俊英、李之海、姚明文、李乃明、黄国洪、李建、姚明华、李锦喜、王粉兰。本标准所代替标准的历次版本发布情况为：-GB/T14383—1993；
-GB/T14626—1993。

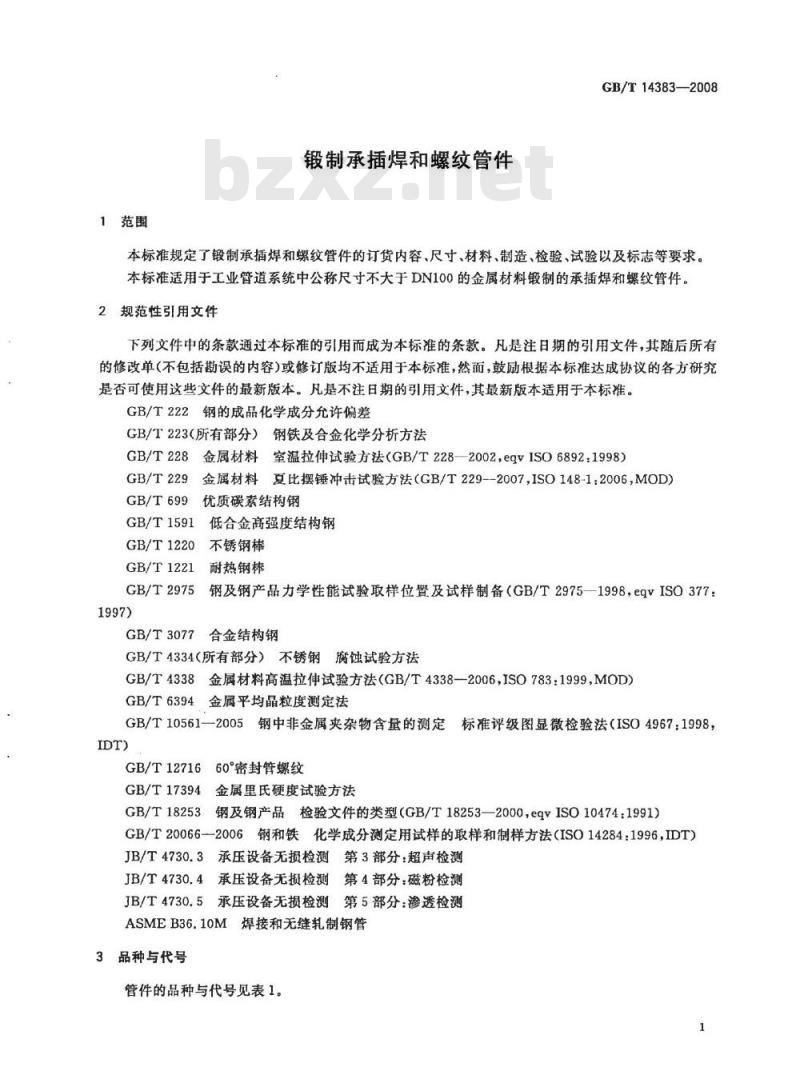

1范围
锻制承插焊和螺纹管件
GB/T14383—2008
本标准规定了锻制承插焊和螺纹管件的订货内容、尺寸、材料、制造、检验、试验以及标志等要求。本标准适用于工业管道系统中公称尺寸不大于DN100的金属材料锻制的承插焊和螺纹管件。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T222钢的成品化学成分允许偏差GB/T223（所有部分）钢铁及合金化学分析方法GB/T228金属材料室温拉伸试验方法（GB/T228--2002，eqvISO6892:1998）金属材料夏比摆锤冲击试验方法（GB/T229--2007，ISO148-1.2006，MOD）GB/T229
GB/T699
GB/T1591
优质碳素结构钢
低合金高强度结构钢
GB/T1220
不锈钢棒
GB/T1221
耐热钢棒
GB/T2975
GB/T3077
钢及钢产品力学性能试验取样位置及试样制备（GB/T2975—1998，eqvISO377：合金结构钢
GB/T4334（所有部分）不锈钢腐蚀试验方法GB/T4338金属材料高温拉伸试验方法（GB/T4338—2006，ISO783：1999，MOD）GB/T6394金属平均品粒度测定法GB/T10561—2005钢中非金属夹杂物含量的测定标准评级图显微检验法（ISO4967：1998，IDT)
GB/T1271660°密封管螺纹
GB/T17394金属里氏硬度试验方法GB/T18253钢及钢产品检验文件的类型（GB/T18253—2000，eqvISO10474:1991）GB/T20066一2006钢和铁化学成分测定用试样的取样和制样方法（ISO14284：1996，IDT）JB/T4730.3承压设备无损检测第3部分：超声检测JB/T4730.4承压设备无损检测第4部分：磁粉检测JB/T4730.5
5承压设备无损检测第5部分：渗透检测ASMEB36.10M焊接和无缝轧制钢管3品种与代号

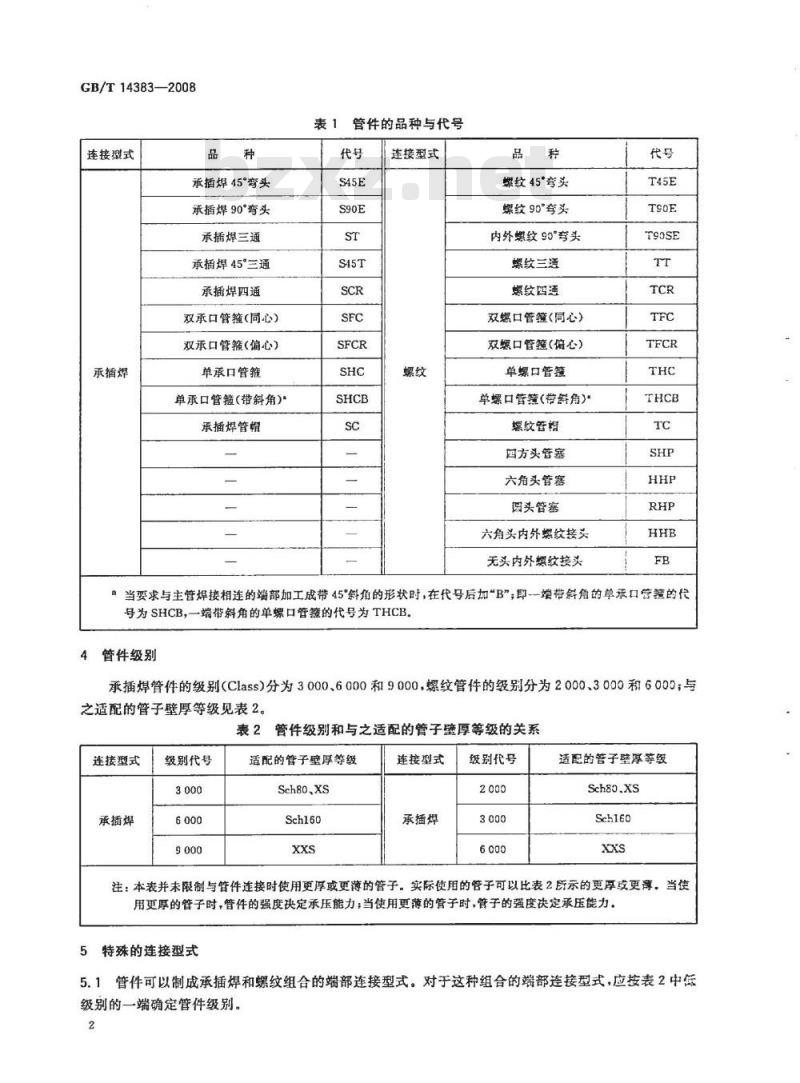

管件的品种与代号见表1。
GB/T14383—2008
连接型式
承插焊45°弯头
承插焊90°弯头
承插焊三通
承插焊45°三通
承插焊四通
双承口管箍（同心）
双承口管箍（偏心）
承插焊
单承口管箍
单承口管箍（带斜角）免费标准bzxz.net
承插焊管帽
管件的品种与代号
连接型式
螺纹45°弯头
螺纹90°弯头
内外螺纹90°弯头
螺纹三通
螺纹四遵
双螺口管鐘（同心）
双螺口管（偏心）
单螺口管笋
单螺口管箍（带斜角）
螺纹管帽
四方头管塞
六角头管塞
圆头管塞
六角头内外螺纹接头
无头内外螺纹接头
当要求与主管焊接相连的端部加工成带45斜角的形状时，在代号后加“B”，印一举带斜角的单承口营籍的代号为SHCB，一端带斜角的单螺口管箍的代号为THCB。管件级别
承插焊管件的级别（Class)分为3000、6000和9000，螺纹管件的级别分为2000、3000和6000；与之适配的管子壁厚等级见表2。
表2管件级别和与之适配的管子壁厚等级的关系连接型式
承插焊
级别代号
适配的管子壁厚等级
Sch80、XS
Sch160
连接型式
承插焊
级别代号
适配的管子壁厚等级
Sch160
注：本表并未限制与管件连接时使用更厚或更薄的管子。实际使用的管子可以比表2所示的更厚或更薄，当使用更厚的管子时，管件的强度决定承压能力；当使用更薄的管子时，管子的强度决定承压能力。5特殊的连接型式
5.1管件可以制成承插焊和螺纹组合的端部连接型式。对于这种组合的端部连接型式，应按表2中低级别的一端确定管件级别。
GB/T14383—2008
5.2经供需双方同意，可制成带其他螺纹型式或其他连接型式的管件；除此之外，管件应符合本标准其他条款的规定。
6接管尺寸
与管件连接的管子尺寸见附录B。管子外径分为I、Ⅱ两个系列，I系列外径为推荐使用的管子外径，Ⅱ系列外径不推荐使用。当选用附录B以外的接管尺寸时，按8.5规定。7订货内容
采购方应在订单中提供采购货物所需的全部信息，这些信息包括但不限于以下内容：a）管件的品种或代号（包括特殊的连接型式要求)；b）材料牌号；
c）管件级别代号；
d）公称尺寸（I系列外径省略，Ⅱ系列外径或特殊尺寸要求的应标明）；e）本标准号；
f）件数；
g）需要的附加要求（见附录C)或补充规定。8形状、尺寸与公差
8.1承插焊管件
8.1.1承插焊管件端部凸缘的锻造圆角在经过端部平面的加工后，所要求的焊接平面宽度及要求的焊接间隙见图1。
推荞的焊接前间隙约1.5mm
平面最小宽度=0.75xC%
图1要求的焊接间隙和最小平面宽度8.1.2承插焊管件的形状和尺寸应符合图2、图3及表3、表4的规定，尺寸偏差应符合表9的规定。
8.1.3承插焊管件的端部平面应与承插孔轴向垂直。8.2螺纹管件
8.2.1螺纹管件的形状和尺寸应符合图4～图7及表5~表8的规定，尺寸偏差应符合表9的规定。
8.2.2螺纹管件的螺纹应符合GB/T12716标准中的60°圆锥管螺纹(NPT)的规定。当采购方指定采用其他螺纹型式时应在订单中注明螺纹型式和标准编号。3
GB/T14383—2008
0009000
000600090000
长录，06
GB/T14383—2008
0009000
00060009
GB/T14383—2008
68'℃
象，06
长绿，9
GB/T14383-2008
GB/T14383—2008
恒雅前恒
0009#0008
GB/T14383—2008
