中华人民共和国国家标准
土方机械燃料加油口尺寸
Earth-moving machineryDimensionsof fuel filler opening
：621.43.032
GB 8594-88
本标准等效采用国际标准ISO3541—1985%土方机械一燃料加油口尺寸”。主题内容与适用范围
1.1本标准规定了土方机械燃料加油口和加油口盖的型式和尺寸。1.2本标准适合于土方机械。
2术语

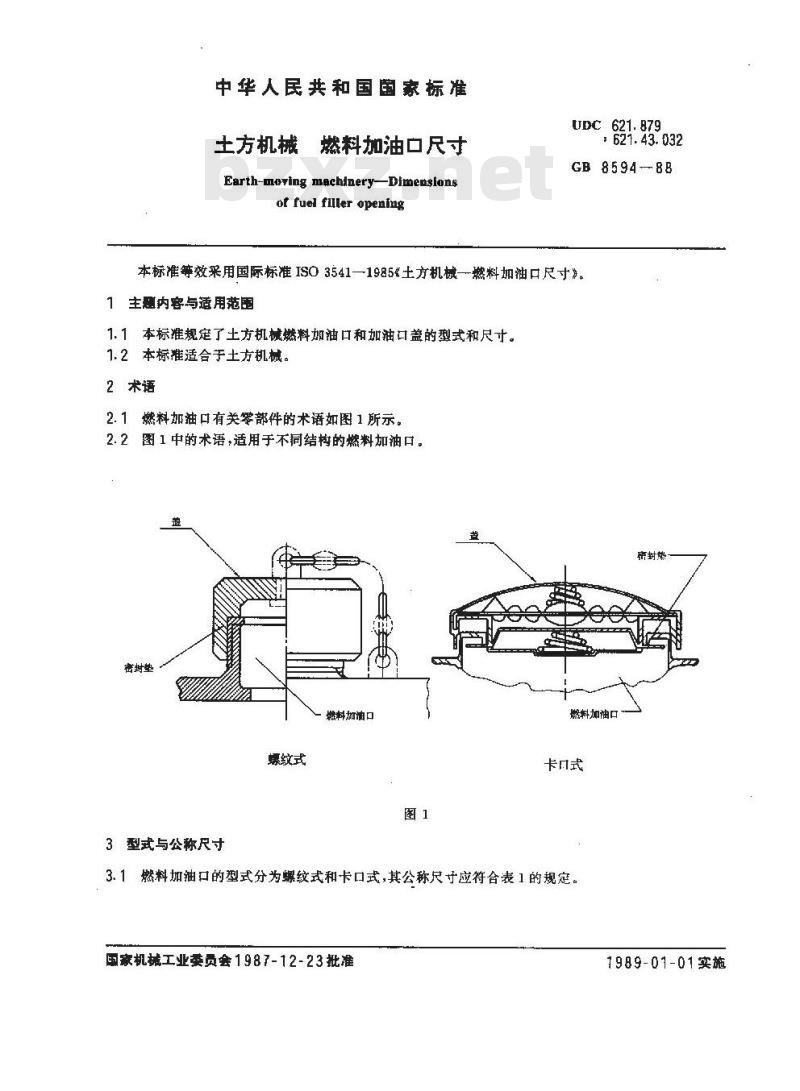

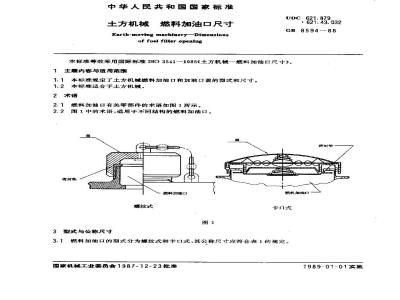

2.1燃料加油口有关零部件的术语如图1所示。2.2
图1中的术语，适用于不同结构的燃料加油口。薪封
香封塑
燃料加油口
螺纹式
3型式与公称尺寸
燃料加油口
卡日式
3.1燃料加油口的型式分为螺纹式和卡口式，其公称尺寸应符合表1的规定。国家机械工业委员会1987-12-23批准1989-01-01实施
娜纹式
卡口式
GB 8594—88

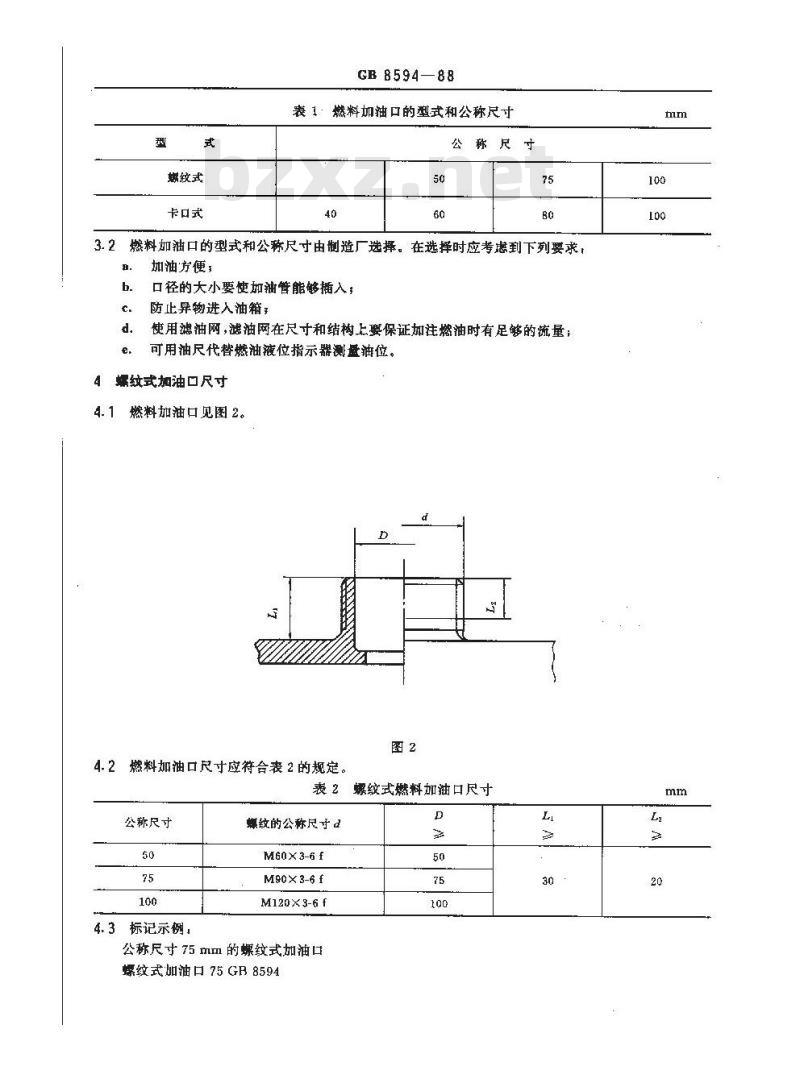

表1·燃料加油口的型式和公称尺寸公称尺寸
燃料加油口的型式和公称尺寸由制造厂选择。在选择时应考虑到下列要求，a.
加油方便；
口径的大小要使加油管能够插入；防止异物进入油箱；
使用滤油网，滤油网在尺寸和结构上要保证加注燃油时有足够的流量；可用油尺代替燃油液位指示器测盘油位。螺纹式加油口尺寸
燃料加油口见图2。
4.2燃料加油口尺寸应符合表2的规定。表2螺纹式燃料如油口尺寸
公称尺寸
4.3标记示例，
螺纹的公称尽寸d
M60X 3-6 f
M90X3-6 f
M120X3-6 f
公称尺寸75mm的螺纹式加油口
螺纹式加油口75GB8594
加油口盖见图3

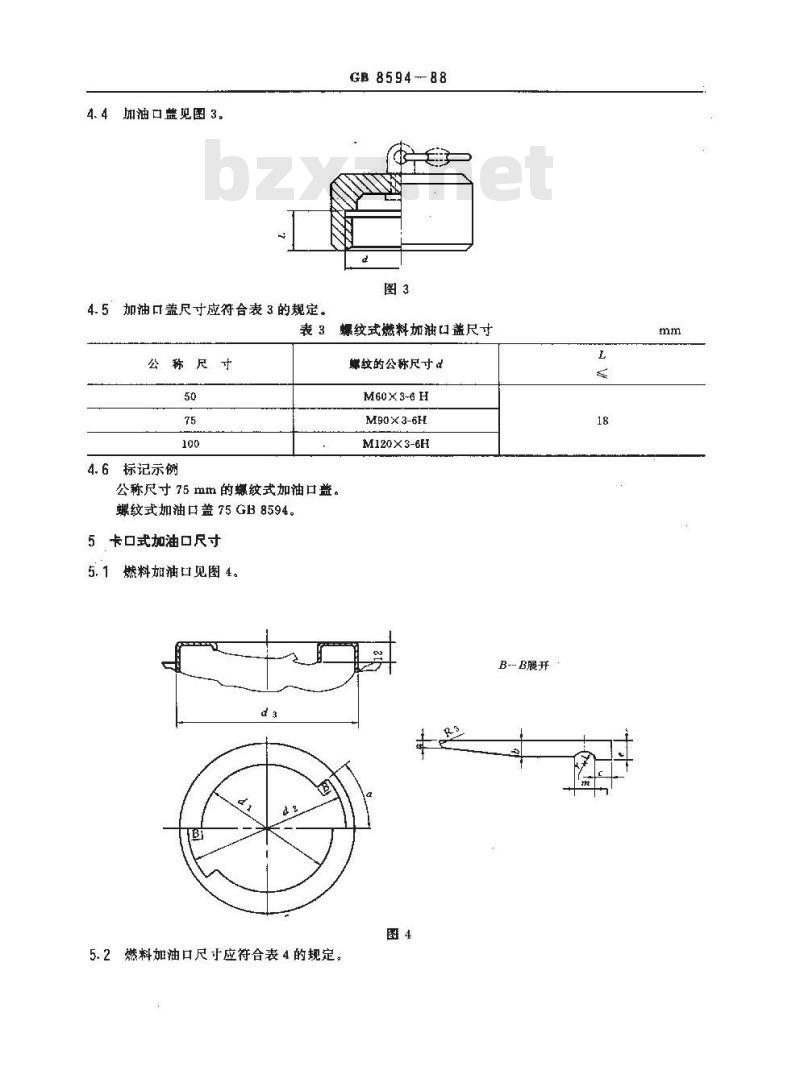

4.5加油口盖尺寸应符合表3的规定。GB 8594--88
表3螺纹式燃料加油口盖尺寸
公称尺寸
4.6标记示例
公称尺寸 75 mm的螺纹式加油口盖。螺纹式加油口盖75GB8594。
5卡口式加油口尺寸
燃料加油口见图4。
5. 2 燃料加油口尺寸应符合表 4 的规定。螺纹的公称尺寸
M60X3-6 H
M90X3-6H
M120X3-6H
B-B展开
公称尺寸
5.3标记示例
CB8594-88
卡口式燃料加油口尺寸
公称尺80 mm的卡口式地猫口。
卡口式加油口 80 GB 8594。
5.4加油口盖见图5。
图5并没有限定加油口盖的结构，其结构由制造厂选定。2

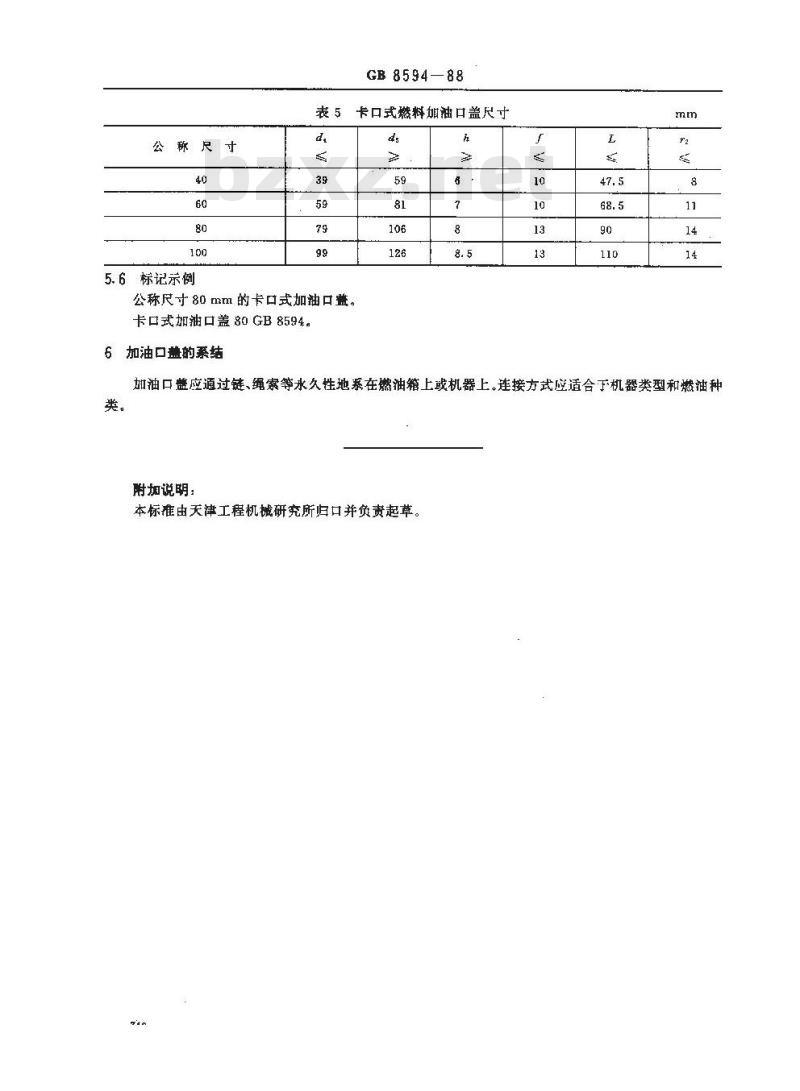

5.5加油口盖尺寸应符合表5的规定。6免费标准下载网bzxz
公称尺寸
标记示例
GB 8594—88
卡口式燃料媚油口盖尺寸
公称尺寸 80 mm 的卡口式加油口盖。卡口式加油口盖80GB8594。
6加油口蓝的系结
加油口盖应通过链、绳索等水久性地系在燃油箱上或机器上。连接方式应适合于机器类型和燃油种附加说期：
本标准由天津工程机械研究所归口并负责起草。
