CJ/T 137-2008给水衬塑可锻铸铁管件

ICS91.140.60

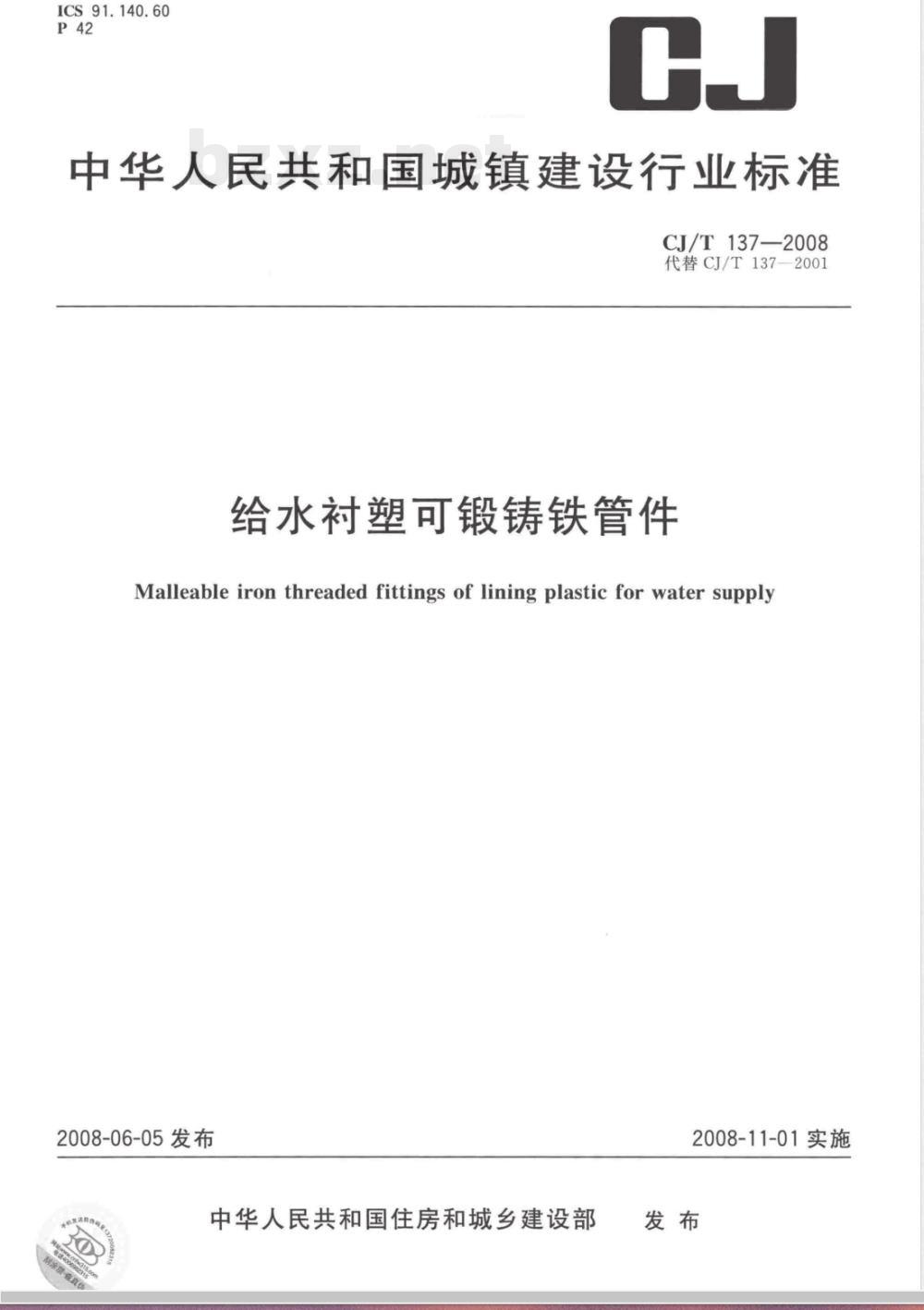

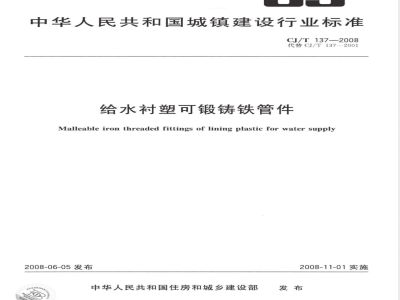

中华人民共和国城镇建设行业标准CI/T1372008
代替CJ/T137—2001
给水衬塑可锻铸铁管件
Malleable iron threaded fittings of lining plastic for water supply2008-06-05发布
中华人民共和国住房和城乡建设部2008-11-01实施
CJ/T137-—2008

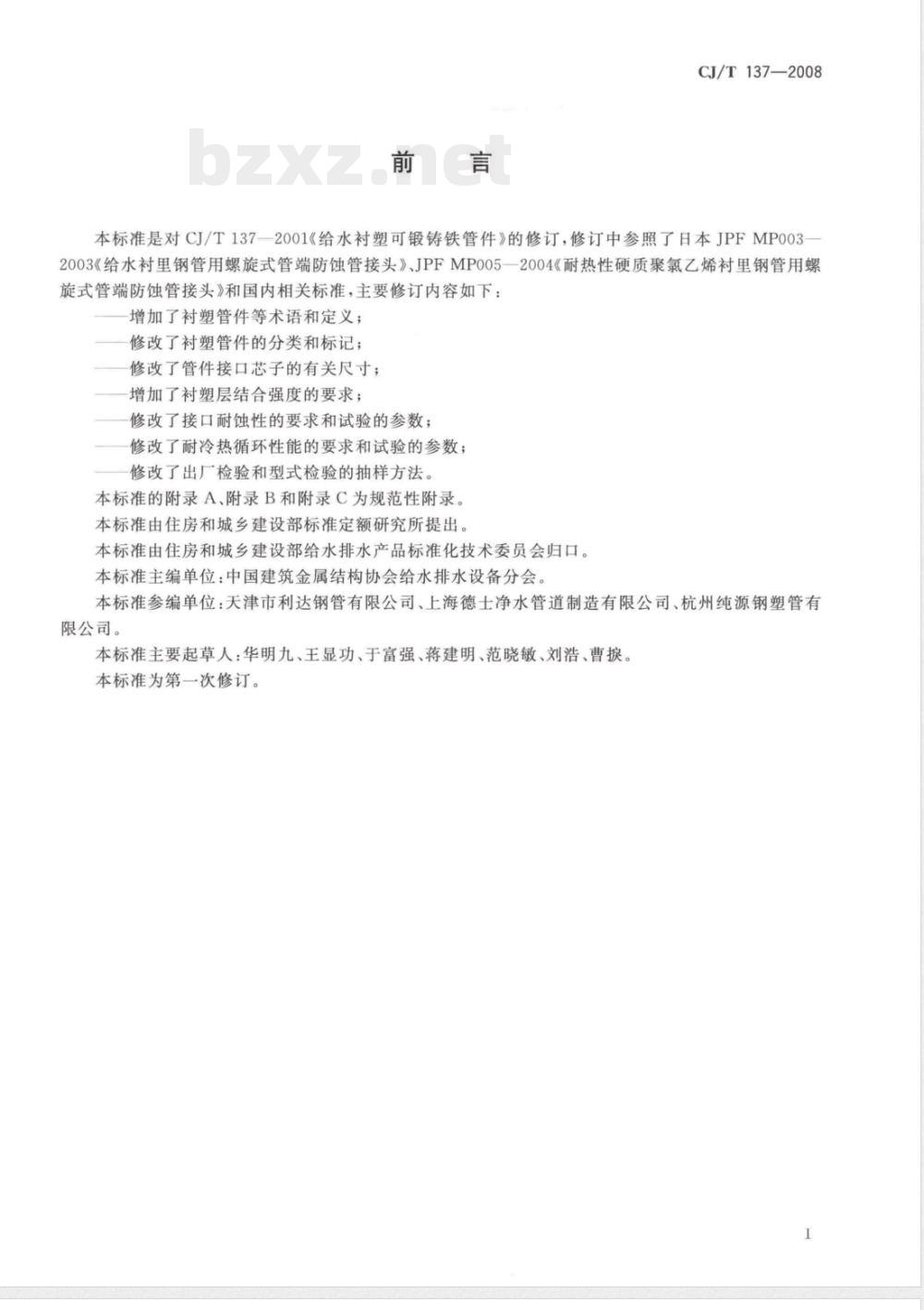

本标准是对CJ/T137一2001《给水衬塑可锻铸铁管件》的修订，修订中参照了日本JPFMP0032003《给水衬里钢管用螺旋式管端防蚀管接头》、JPFMP0052004《耐热性硬质聚氯乙烯衬里钢管用螺旋式管端防蚀管接头》和国内相关标准，主要修订内容如下：增加了衬塑管件等术语和定义；修改了衬塑管件的分类和标记；修改了管件接口芯子的有关尺寸；增加了衬塑层结合强度的要求；修改了接口耐蚀性的要求和试验的参数：修改了耐冷热循环性能的要求和试验的参数修改了出厂检验和型式检验的抽样方法。本标准的附录A、附录B和附录C为规范性附录。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。本标准主编单位：中国建筑金属结构协会给水排水设备分会本标准参编单位：天津市利达钢管有限公司、上海德士净水管道制造有限公司、杭州纯源钢塑管有限公司。
本标准主要起草人：华明九、王显功、于富强、蒋建明、范晓敏、刘浩、曹换。本标准为第一次修订。

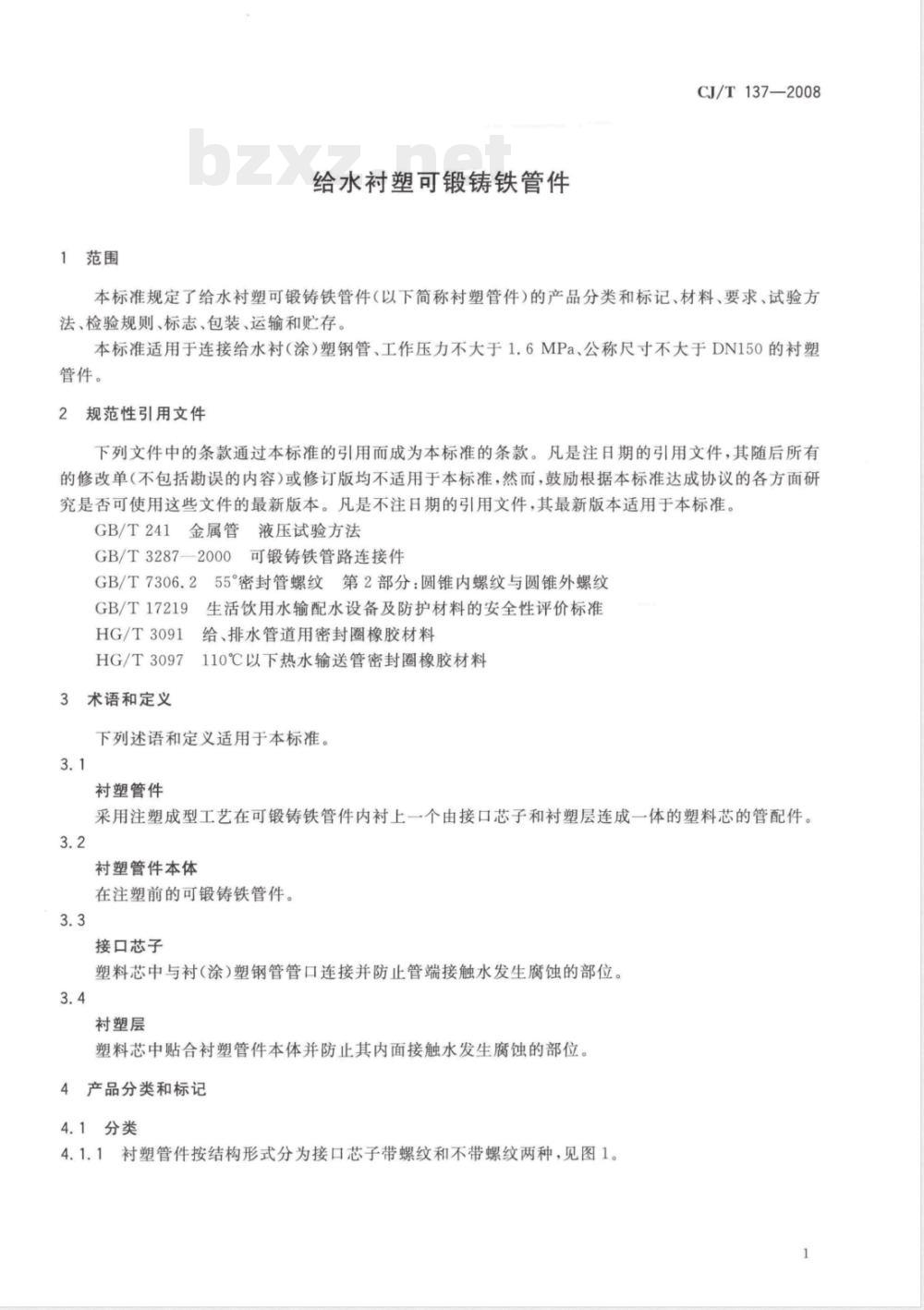

1范围
给水衬塑可锻铸铁管件
CJ/T137-—2008
本标准规定了给水衬塑可锻铸铁管件（以下简称衬塑管件）的产品分类和标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于连接给水衬（涂）塑钢管、工作压力不大于1.6MPa、公称尺寸不大于DN150的衬塑管件。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方面研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T241金属管液压试验方法
GB/T32872000可锻铸铁管路连接件GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T17219
生活饮用水输配水设备及防护材料的安全性评价标准HG/T3091
HG/T3097
3术语和定义
给、排水管道用密封圈橡胶材料110℃以下热水输送管密封圈橡胶材料下列述语和定义适用于本标准。3.1
衬塑管件
采用注塑成型工艺在可锻铸铁管件内衬上一个由接口芯子和衬塑层连成一体的塑料芯的管配件3.2
衬塑管件本体
在注塑前的可锻铸铁管件。
接口芯子
塑料芯中与衬（涂）塑钢管管口连接并防止管端接触水发生腐蚀的部位。3.4
衬塑层
塑料芯中贴合衬塑管件本体并防止其内面接触水发生腐蚀的部位。4产品分类和标记
4.1分类

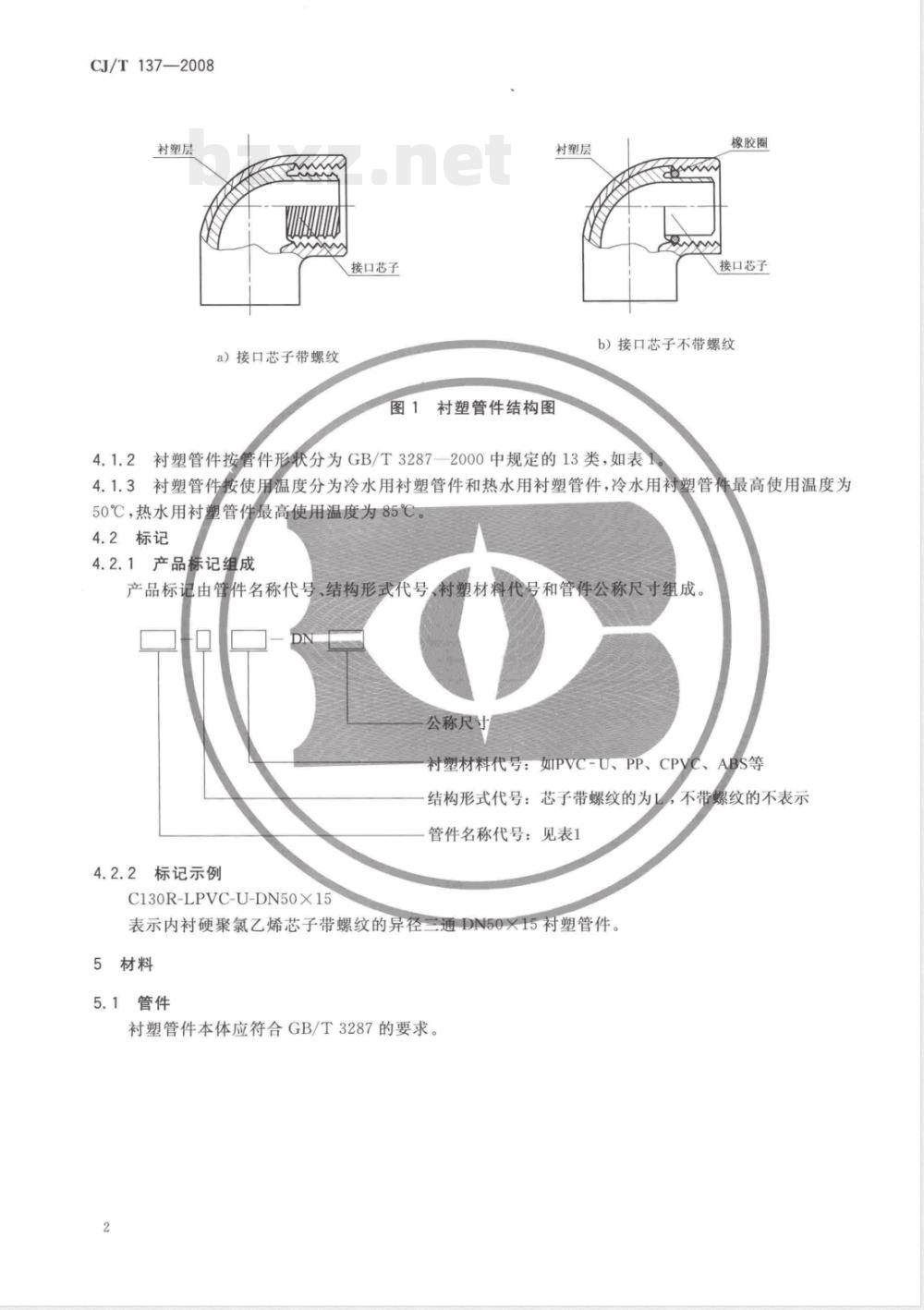

4.1.1衬塑管件按结构形式分为接口芯子带螺纹和不带螺纹两种，见图1。1
CJ/T137—2008
村塑层
a）接口芯子带螺纹
接口芯子
衬塑层
衬塑管件结构图
橡胶圈
接口芯了
b）接口芯子不带螺纹
4.1.2衬塑管件按管件形状分为GB/T3287-2000中规定的13类，如表14.1.3衬塑管件按使用温度分为冷水用衬塑管件和热水用衬塑管件，冷水用衬塑管件最高使用温度为50℃，热水用衬塑管件最高使用温度为85℃4.2标记
4.2.1产品标记组成
产品标记由管件名称代号、结构形式代号、衬塑材料代号和管件公称尺寸组成。公称尺寸
衬塑材料代号：如PVC-U、PP、CPVC、ABS等结构形式代号：芯子带螺纹的为L、不带螺纹的不表示管件名称代号：见表1
4.2.2标记示例
C130R-LPVC-U-DN50X15
表示内衬硬聚氯乙烯芯子带螺纹的异径二通DN50X15衬塑管件。5材料
5.1管件
衬塑管件本体应符合GB/T3287的要求。管件名称
90°弯头
90异径弯头
45°弯头
异径三通
异径四通
5.2内衬塑料

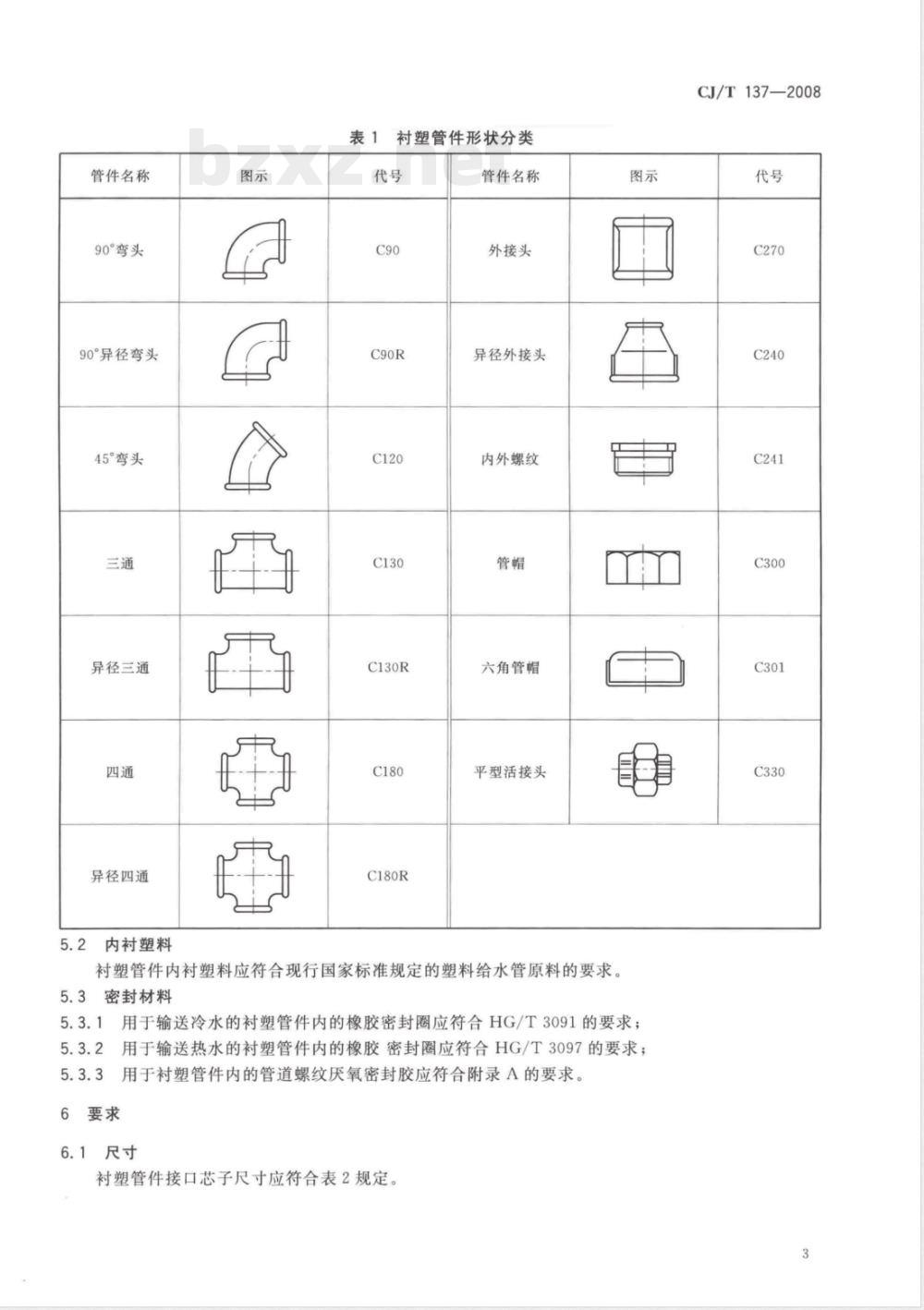

表1衬塑管件形状分类
管件名称
外接头
异径外接头
内外螺纹
六角管帽
平型活接头
衬塑管件内衬塑料应符合现行国家标准规定的塑料给水管原料的要求。5.3密封材料
用于输送冷水的衬塑管件内的橡胶密封圈应符合HG/T3091的要求；5.3.2用于输送热水的衬塑管件内的橡胶密封圈应符合HG/T3097的要求；5.3.3用于衬塑管件内的管道螺纹厌氧密封胶应符合附录A的要求。6要求
6.1尺寸
衬塑管件接口芯子尺寸应符合表2规定CJ/T137-2008
CJ/T137-2008
管件端面与
接口芯子底
面间距
6.2外观
缺损。
管件端面与
接口芯子端
面间距
衬塑管件接口芯子尺寸
接口芯
子内径
接口芯子外径
(近似值）
管件端面与
接口芯子底
面间距
管件端面与
接口芯子端
面间距
接口芯
子内径
单位为毫米
接口芯子外径
（近似值）
衬塑管件本体的外表面应光滑，不得有铸造毛刺、砂眼等妨碍实用的缺陷；镀锌层应完整、无6.2.2
衬塑层表面应光滑平整，无明显痕纹、凹陷、色泽不均及分解变色线。6.3性能
6.3.1结合强度
衬塑层与本体的铸铁面结合应牢固，撬剥无松动现象。6.3.2耐压强度
在常温条件下，经2.5MPa的水压下持续1min无渗漏现象6.3.3接合性能
衬塑管件与衬（涂）塑管段连接后，接口芯子不应有裂缝、变形及其他异常现象，铁质不应与水接触密封材料挤出后不应影响管道水流通道。4
6.3.4接口耐蚀性
CJ/T137—2008
按附录B在试件内充浓度5%食盐水，浸泡28d.其铁的析出量不应超过0.3mg/L6.3.5卫生性能
衬塑层的卫生指标应符合GB/T17219的要求。6.3.6耐冷热循环性能
用于输送热水的衬塑管件经10000个周期冷热循环试验，接口芯子和衬塑层无变形、裂纹等异常现象出现。
7试验方法
7.1尺寸
衬塑管件接口芯子的尺寸用精度为0.02mm的游标卡尺测量7.2外观
衬塑管件的外观采用目测检验
7.3结合强度
用切割工具将衬塑管件沿轴线剖开，用小刀沿贴合面撬剥衬塑层进行检查7.4接合性能检验
按正常施工的要求，将衬塑管件和150mm长一段衬（涂）塑钢管连接，然后用切割工具沿管轴线将其剖开，用目测检查接口的情况7.5耐压试验
衬塑管件应与衬（涂）塑钢管连接组成试件按GB/T241中规定的方法测试。7.6耐腐蚀试验
衬塑管件的耐腐蚀试验按附录B的规定进行。7.7卫生性能检验
衬塑管件塑料层的卫生指标按GB/T17219规定的方法检测7.8耐冷热循环性能试验
衬塑管件的耐冷热循环性能试验按附录C的规定进行8
检验规则
出厂检验
衬塑管件每批产品需经厂质量检验部门检验合格方可出厂出厂检验的项目与抽样数量执行表3的规定。表3出厂检验项目与抽样数量
检验项目
结合强度
接合性能
抽样数量
逐件检验
每批任抽2件
每批任抽1件
DN<50的每2000件为一批，余数大于200件为一批，少于200件并人一批：DN≥50的每1000件为一批，余数多于100件为一批，少于100件并入一批。8.1.3每一检验项目有一件试样不合格时，再取双倍试样复验；当仍有一件不合格时，则该批不合格但供方可对该批产品进行逐件检验之后作为新的一批提交验收，8.2型式检验
8.2.1有下列情况之一时，应进行型式检验：a）产品定型时；
CJ/T137—2008
产品设计、工艺和材料有较大改变可能影响产品性能时；正常生产满一年时；
停产半年后恢复生产时：
出厂检验结果与上次型式检验有较大的差异时；国家质量监督机构要求进行型式检验时。8.2.2型式检验项目
8.2.2.1输送热水的衬塑管件检验项目为第6章要求规定的所有项目。8.2.2.2输送冷水的衬塑管件检验项目为除6.3.6外第6章规定的所有项目型式检验的试件应在出厂检验的合格品中随机抽取。8.2.3
8.2.4型式检验判定规则
衬塑管件衬塑层卫生指标检验不合格，则判定该批为不合格批，并不应复检：8.2.4.1
如其他项目检验出现不合格时，允许加倍进行复检；经复检后仍有不合格时，则判定该产品型8.2.4.2
式检验不合格。
9标志、包装、运输和贮存
9.1标志
衬塑管件产品的标志应正确、清晰。标志应有：a）商标：
b）规格；
e）输送热水的衬塑管件在轴线一侧的外表面做红色圆点标记，输送冷水的衬塑管件不作色标。9.2包装
9.2.1产品应整齐排列，用纸箱或木箱包装，如需其他包装，由供需双方商定。9.2.2
每一包装箱上应贴或挂上产品合格证，合格证应有以下内容：产品名称及其代号、规格：
数量；
产品标准号：
生产批号、出厂日期；
生产企业名称；
D厂址和电话。
9.3运输
衬塑管件产品在运输时，应小心轻放，避免油污。不得与尖锐物品碰触和抛、摔、滚、拖。不应存放室外日晒雨淋。
衬塑管件应贮存在清洁、干燥、通风良好的库房内。存放衬塑管件处，距离热源不应小于1m。存过程中的环境温度为一30℃～45℃。6
附录A
（规范性附录）
管道螺纹厌氧密封胶技术条件
A,1管道螺纹厌氧密封胶的技术条件应符合下列要求：外观：白色膏状或灰色膏状；
粘度：≥30000MPa·S;
破坏扭矩：M10螺栓扭距5.0N·m~15.oN·m；耐压强度：不小于管件耐压强度工作温度：-55℃～十150℃；
固化速度：初固小于等于2h:固化6h~12h：完成2448hg
CJ/T137—2008
CJ/T137—2008
B.1供试部件
附录B
（规范性附录）
衬塑管件耐腐蚀检验方法
B.1.1供试衬塑管件：DN20外接头，数量2个；衬（涂）塑钢管：DN20衬（涂）塑钢管短管4段，短管的长度对于DN20规格取600mm，对于其B.1.2
他规格下的长度以组装后组件内容积超过300mL进行确定。按GB/T7306.2的要求，在管的一端加工管螺纹：
3符合本标准要求的橡胶密封圈或管道螺纹压氧密封胶B.1.3
组装要求
衬（涂）塑钢管两段为一组，一组管螺纹长度为标准长度，一组为标准长度减2牙。如图A1所示，按正常施工要求分别组装成两套试件组。螺纹密封采用聚四氟乙烯生胶带。B.3
试验方法
对试件组的内部，用每分钟20L流量的自来水冲洗5min，将其冲洗干净。用包有聚乙烯薄膜的橡胶塞将试件组下端堵紧从试件组上端注人300mL浓度为5%的食盐水，然后很快用橡胶塞将上端堵紧。封紧后将试件在常温下静置28d。静置结束将试件晃动后把试液全部倒入样品瓶中分析铁的溶出量。橡胶塞
外接头
PE薄膜
一橡胶塞
试件组装图
供试部件
附录C
（规范性附录）
耐冷热循环试验
供试衬塑管件：DN20外接头2个，DN20弯头2个。C.1.1
CJ/T137—2008
C.1.2衬（涂）塑钢管：公称尺寸为DN20、长度为200mm的5段，按GB/T7306.2的要求在管的两端加工上标准长度的管螺纹。
C.1.3符合本标准要求的橡胶密封圈或管道螺纹密封胶C.2
组装要求
如图C.1所示，按正常施工要求组装试验装置。热水为85℃
试验区间
三通阀
常温水
(10L/min
图C.1耐冷热循环试验装置
螺纹密封采用聚四氟乙烯生胶带。C.2.2
C.3试验方法
三通能
打开阀门，向试验段中流入85℃热水10min，再转换阀门流入25℃以下常温水10min，如此循环10000次。
C.3.2试验结束后拆下衬塑管件，用目测对衬塑层和接口芯子进行检查。CJ/T137-2008
