GB 50446-2008盾构法隧道施工与验收规范

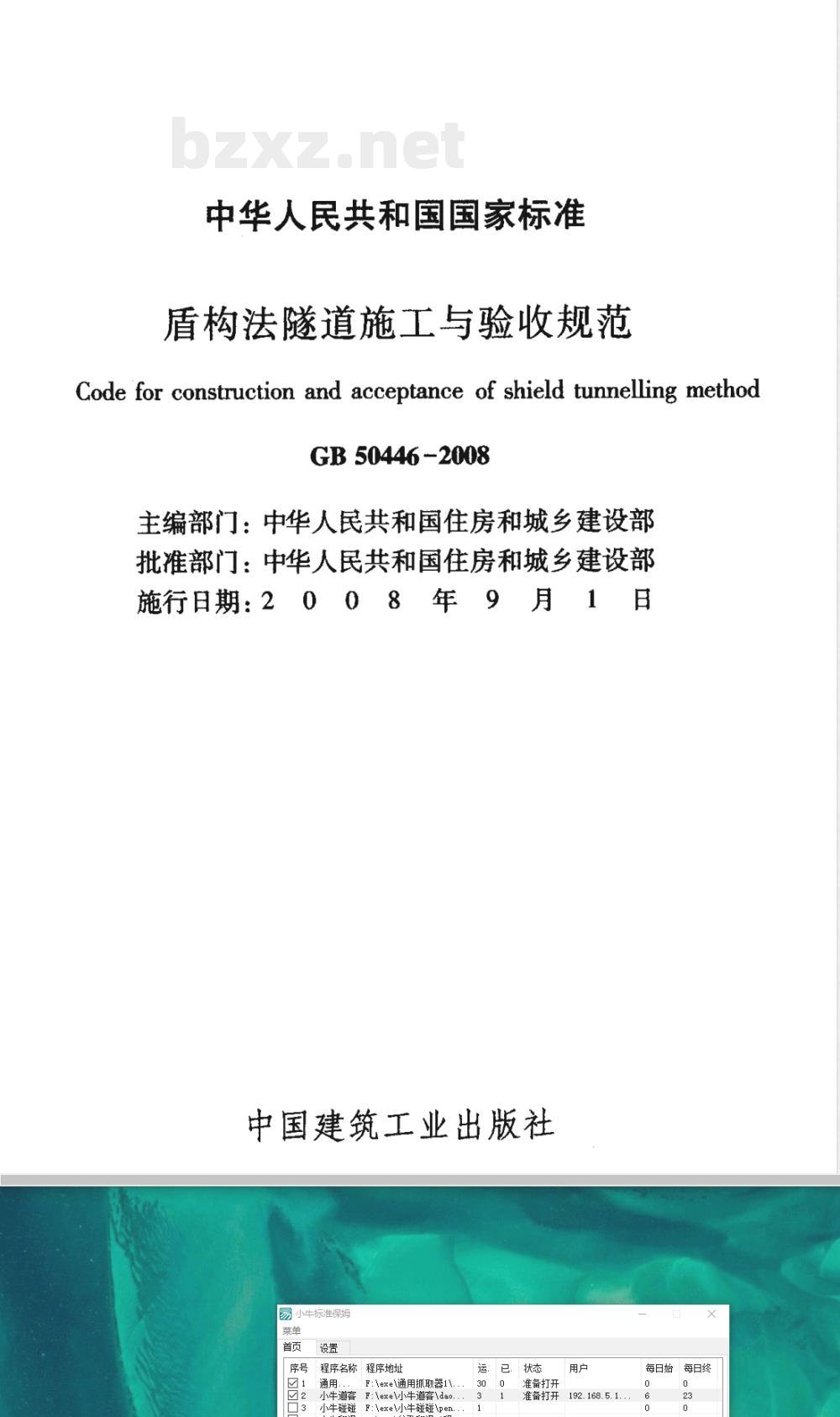

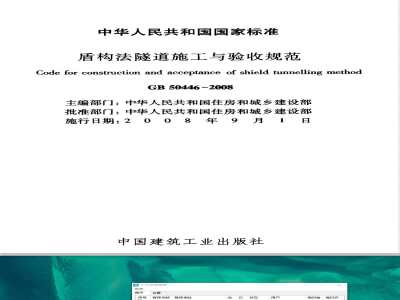

中华人民共和国国家标准
盾构法隧道施工与验收规范
Code for construction and acceptance of shield tunnelling methodGB50446-2008
主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：2008年9月1日
中国建筑工业出版社
程序名称程序地址
通用抓取器11
已状态
品好1016.
每日始
每日线

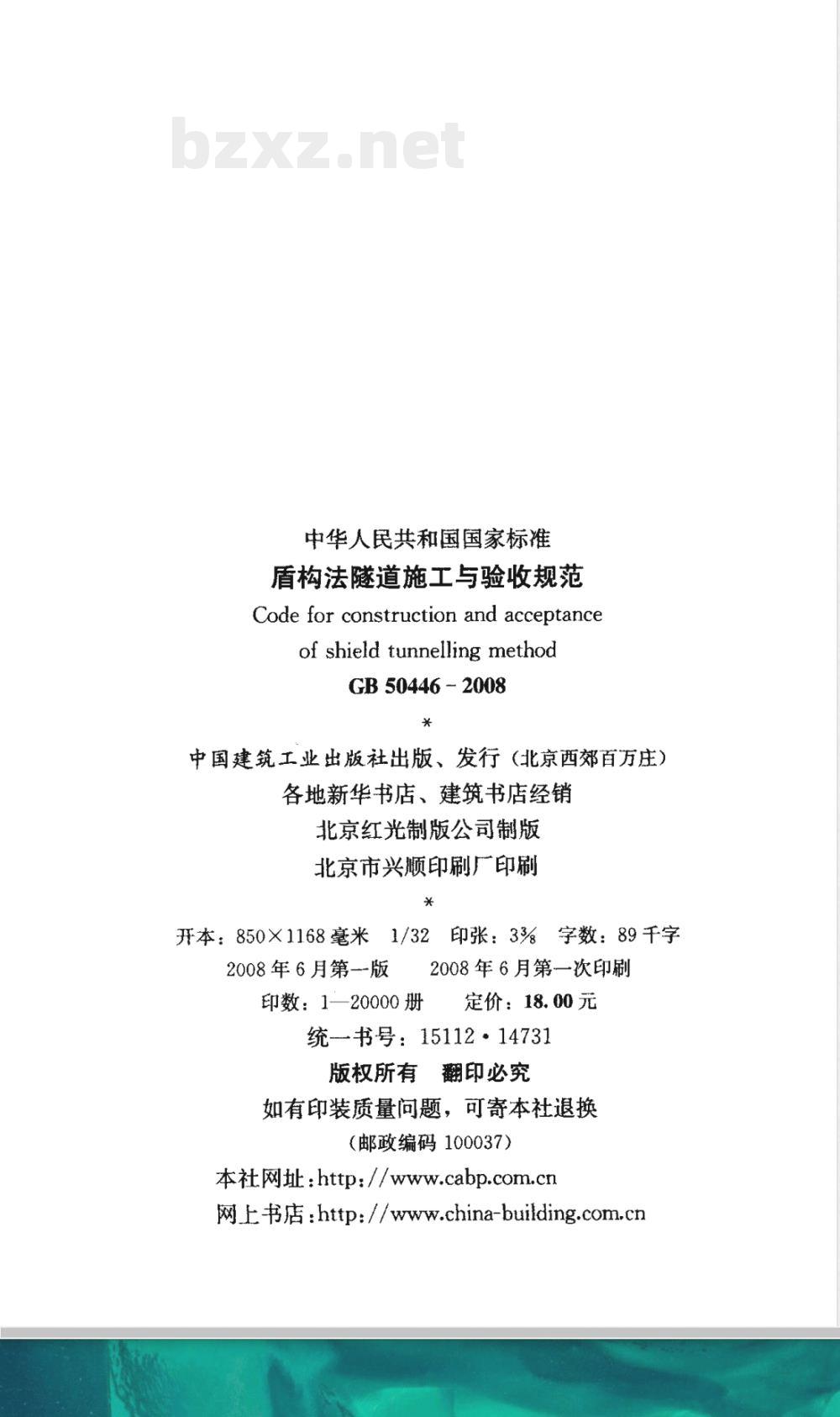

中华人民共和国国家标准
盾构法隧道施工与验收规范
Codeforconstructionand acceptanceof shield tunnelling method
GB50446-2008
中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销
北京红光制版公司制版
北京市兴顺印刷厂印刷
开本：850×1168毫米1/32印张：3%字数：89千字2008年6月第一次印刷
2008年6月第--版
印数：1—20000册
定价：18.00元
统一书号：15112·14731
版权所有翻印必究
如有印装质量问题，可寄本社退换（邮政编码100037）
本社网址：http：//cabp.com.cn网上书店：http：//china-building.com.cn中华人民共和国住房和城乡建设部公告

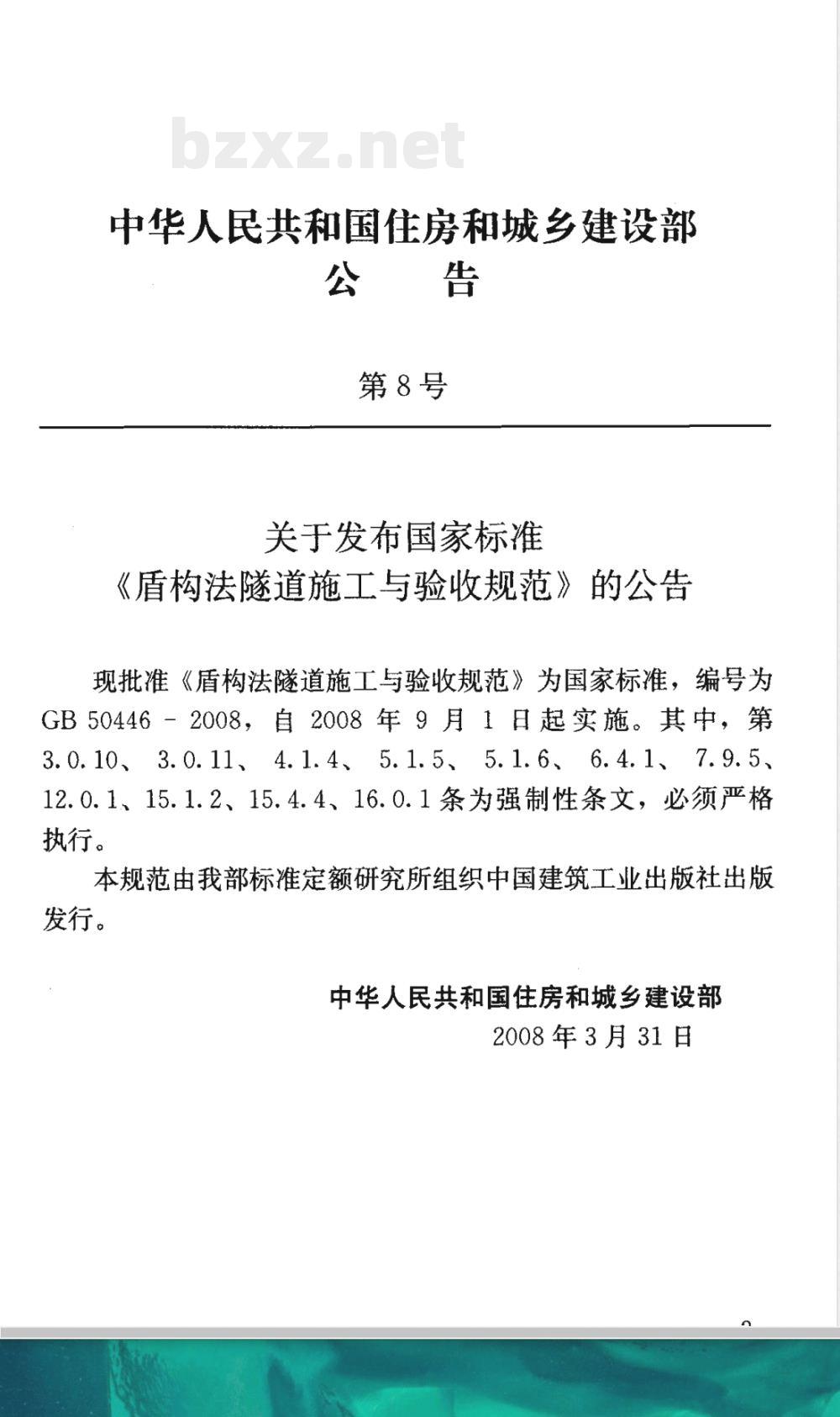

第8号
关于发布国家标准
《盾构法隧道施工与验收规范》的公告现批准《盾构法隧道施工与验收规范》为国家标准，编号为GB50446－2008，自2008年9月1日起实施。其中，第3.0.10、3.0.11、4.1.4、5.1.5、5.1.6、6.4.1、7.9.5、12.0.1、15.1.2、15.4.4、16.0.1条为强制性条文，必须严格执行。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部2008年3月31日

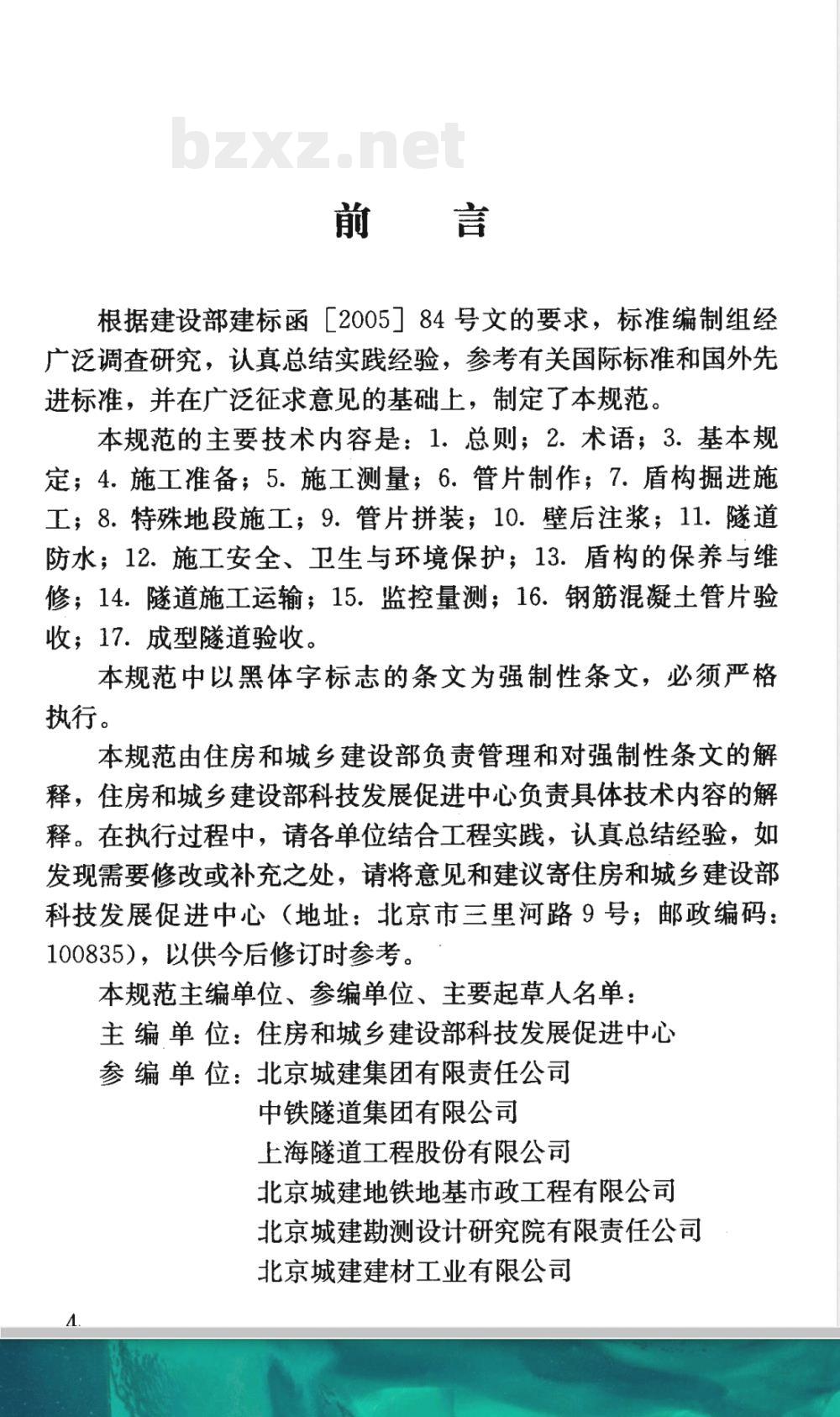

根据建设部建标函［2005］84号文的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定了本规范。本规范的主要技术内容是：1.总则；2.术语；3.基本规定；4.施工准备；5.施工测量；6.管片制作；7.盾构掘进施工；8.特殊地段施工；9.管片拼装：10.壁后注浆；11.隧道防水；12.施工安全、卫生与环境保护；13.盾构的保养与维修；14.隧道施工运输；15.监控量测；16.钢筋混凝土管片验收；17.成型隧道验收。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
本规范由住房和城乡建设部负责管理和对强制性条文的解释，住房和城乡建设部科技发展促进中心负责具体技术内容的解释。在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄住房和城乡建设部科技发展促进中心（地址：北京市三里河路9号：邮政编码：100835），以供今后修订时参考。本规范主编单位、参编单位、主要起草人名单：主编单位：住房和城乡建设部科技发展促进中心参编单位：北京城建集团有限责任公司中铁隧道集团有限公司
上海隧道工程股份有限公司
北京城建地铁地基市政工程有限公司北京城建勘测设计研究院有限责任公司北京城建建材工业有限公司

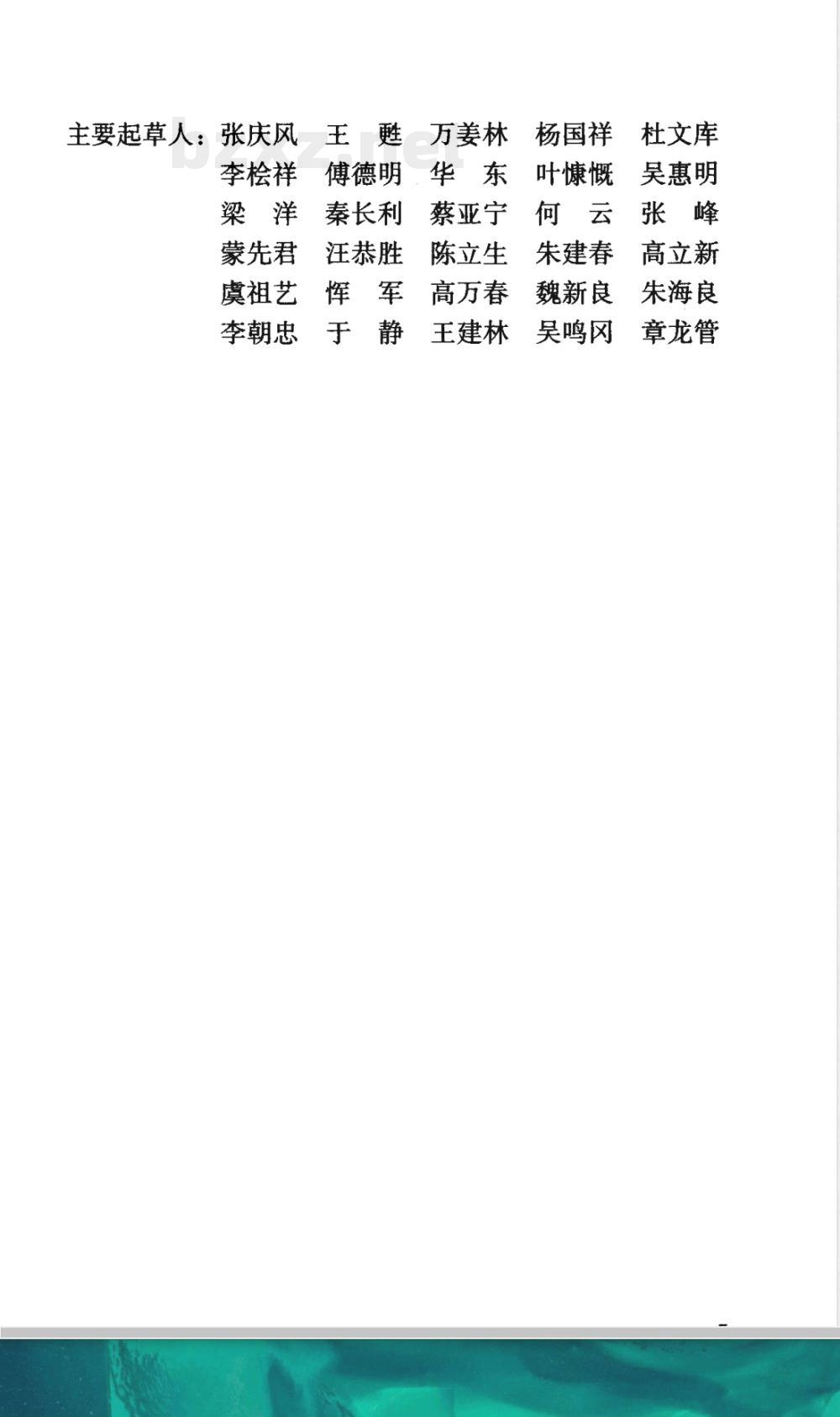

主要起草人：张庆风
李桧祥
万姜林
傅德明
杨国祥
叶慷慨
杜文库
吴惠明
梁洋秦长利蔡亚宁
蒙先君
汪恭胜陈立生朱建春高立新
辉军高万春
虞祖艺
魏新良
李朝忠
王建林
吴鸣冈
朱海良
章龙管
基本规定
施工准备
一般规定
前期调查
技术准备
设备、设施准备
工作井
施工测量
一般规定
地面控制测量
联系测量
地下控制测量
掘进施工测量
贯通测量
竣工测量
管片制作：
般规定
准备工作
原材料要求
钢筋混凝土管片模具
混凝土
钢筋混凝土管片
6.8钢筋混凝土管片贮存与运输
钢管片
盾构掘进施
一般规定
盾构的组装、调试
盾构现场验收
盾构始发
土压平衡盾构掘进
泥水平衡盾构掘进
复合盾构掘进
盾构姿态控制
刀具更换
盾构接收
盾构调头和过站
盾构解体·
特殊地段施工·
一般规定
8.2特殊地段的施工措施
管片拼装：
一般规定
拼装前的准备
拼装作业
管片拼装质量控制
管片修补
壁后注浆
一般规定
注浆参数的选择
10.3注浆前的准备
注浆作业
11隧道防水
一般规定
11.2接缝防水
特殊部位的防水
施工安全、卫生与环境保护
盾构的保养与维修
隧道施工运输
一般规定
水平运输
垂直提升
管道运输
监控量测
一般规定
隧道环境监控量测·
隧道结构监控量测··
资料整理和信息反馈
钢筋混凝土管片验收
17成型隧道验收
本规范用词说明
附：条文说明
1总则
1.0.1为了加强盾构法隧道工程施工管理，统一盾构隧道工程的施工技术与质量验收标准，确保施工过程的工程安全、环境安全和工程质量，制定本规范。
1.0.2本规范适用于采用盾构法施工、预制管片拼装式隧道衬砌结构的施工与质量验收。
1.0.3本规范所指的盾构包括土压平衡盾构、泥水平衡盾构和复合盾构。
1.0.4盾构法隧道工程的承发包合同和工程技术文件对施工与质量的要求不应低于本规范的规定。1.0.5盾构法隧道工程施工期间，应对邻近建（构）筑物、地下管网等进行监测；对重要或有特殊保护要求的建（构）筑物，应根据需要采取必要的技术措施。1.0.6盾构法隧道工程的施工与质量验收除应执行本规范外，尚应符合国家现行相关标准的规定。2.0.1盾构shield
2术语
盾构掘进机的简称，是在钢壳体保护下完成隧道掘进、拼装作业，由主机和后配套组成的机电一一体化设备。2.0.2工作井working shaft
盾构组装、拆卸、调头、吊运管片和出渣土等使用的工作竖并，包括盾构始发工作并、盾构接收工作并等。2.0.3盾构始发shield launching盾构开始掘进的施工过程。
2.0.4盾构接收shield arrival
盾构到达接收位置的施工过程。2.0.5盾构基座shieldcradle
用于保持盾构始发、接收等姿态的支撑装置。2.0.6负环管片temporarysegment为盾构始发掘进传递推力的临时管片。2.0.7反力架reactionframe
为盾构始发掘进提供反力的支撑装置。2.0.8管片segment
隧道预制衬砌环的基本单元，管片的类型有钢筋混凝土管片、纤维混凝土管片、钢管片、铸铁管片、复合管片等。2.0.9开模mouldloosening
打开管片模板的过程。
2.0.10出模demoulding
管片脱离模具的过程。
2.0.11防水密封条sealinggasket用于管片接缝处的防水材料。
2.0.12壁后注浆back-fillgrouting用浆液填充隧道衬砌环与地层之间空隙的施工工艺。2.0.13接装置articulation
以液压千斤顶连接，可调节前后壳体姿态的装置。2.0.14调头u-turn或turnback
盾构施工完成一段隧道后调转方向的过程。2.0.15过站station-crossing
利用专用设备把盾构拖拉或顶推通过车站的过程。2.0.16小半径曲线curveinsmallradius地铁隧道平面曲线半径小于300m、其他隧道小于40D（D为盾构外径）的曲线。
2.0.17大坡度big gradient
隧道坡度大于3%。
2.0.18 姿态 position and stance盾构的空间状态，通常采用横向偏差、竖向偏差、俯仰角、方位角、滚转角和切口里程等数据描述。2.0.19椭圆度ovality
圆形隧道管片衬砌拼装成环后最大与最小直径的差值。2.0.20错台step
成型隧道相邻管片接缝处的高差。3基本规定
3.0.1盾构法隧道施工应执行相应的施工技术标准，应有健全的质量管理体系、质量控制和检验制度。3.0.2盾构的类型和技术性能应满足工程地质和水文地质条件、线路条件、环境安全和隧道结构设计要求。3.0.3盾构法隧道施工现场必须有足够的场地，满足工作井、龙门吊、管片存放、浆液站、泥水处理设施、材料、渣土堆放、充电间、供配电站、控制室、库房等生产设施用地要求。3.0.4盾构法隧道施工时，必须采取有效的技术和监控量测措施，控制地表变形，保证地下管网和邻近建（构）筑物的安全。3.0.5盾构法隧道施工使用的管片质量必须符合设计和本规范的要求。
3.0.6管片拼装连接螺栓紧固件、防水密封条的规格、质量应符合设计要求。
3.0.7盾构法隧道施工时必须严格监控盾构姿态，确保隧道轴线精度在本规范充许偏差范围内。3.0.8盾构法隧道施工时，必须保证管片拼装质量在本规范允许偏差范围内。
3.0.9盾构隧道防水必须满足设计和国家现行相关规范的要求。3.0.10盾构法隧道施工必须采取安全措施，确保施工人员和设备安全。
盾构法隧道施工必须采取必要的环境保护措施。3.0.11
质量合格应符合下列规定：
主控项目的质量100%合格；
一般项目的质量95%合格：
3具有完备的施工操作依据和质量验收记录。
